Умная светодиодная лампа RGB с ESP32 и WLED........

ОБНОВЛЕНИЕ 2025 ГОДА

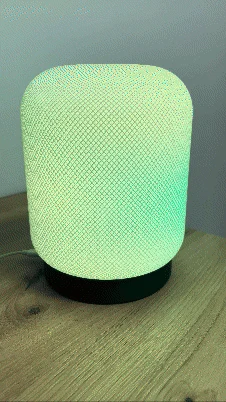

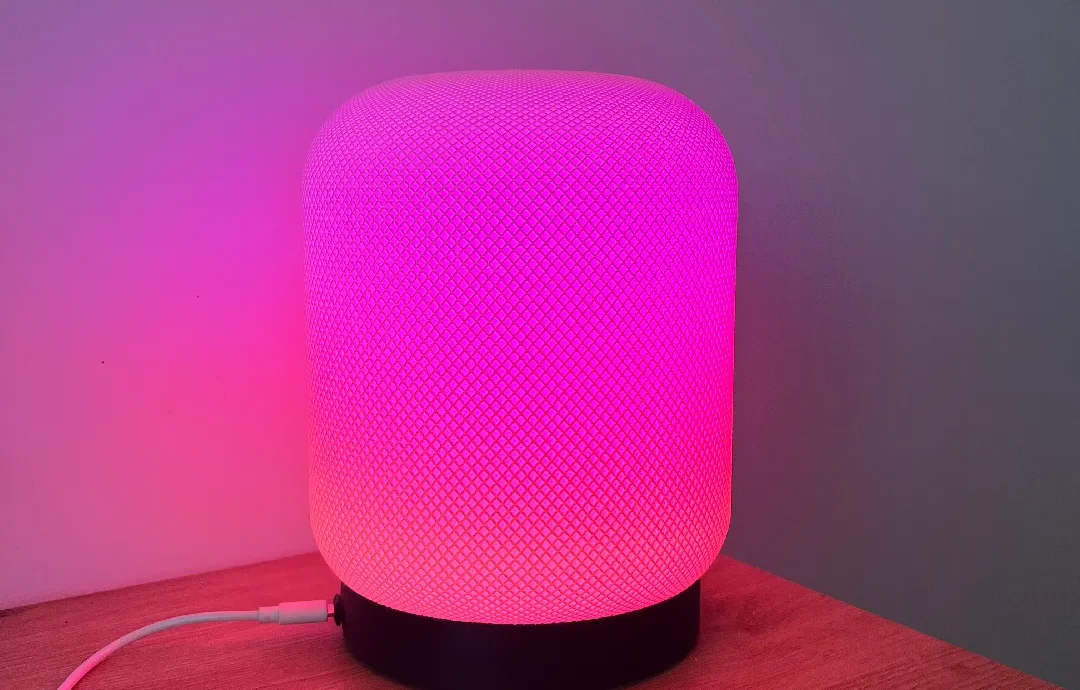

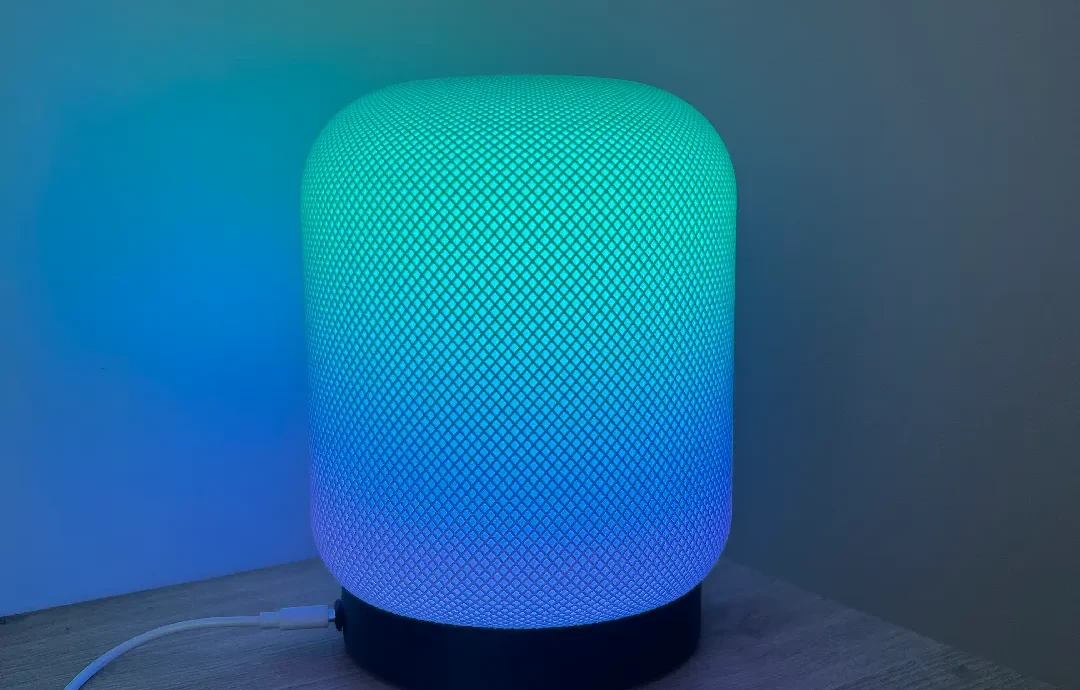

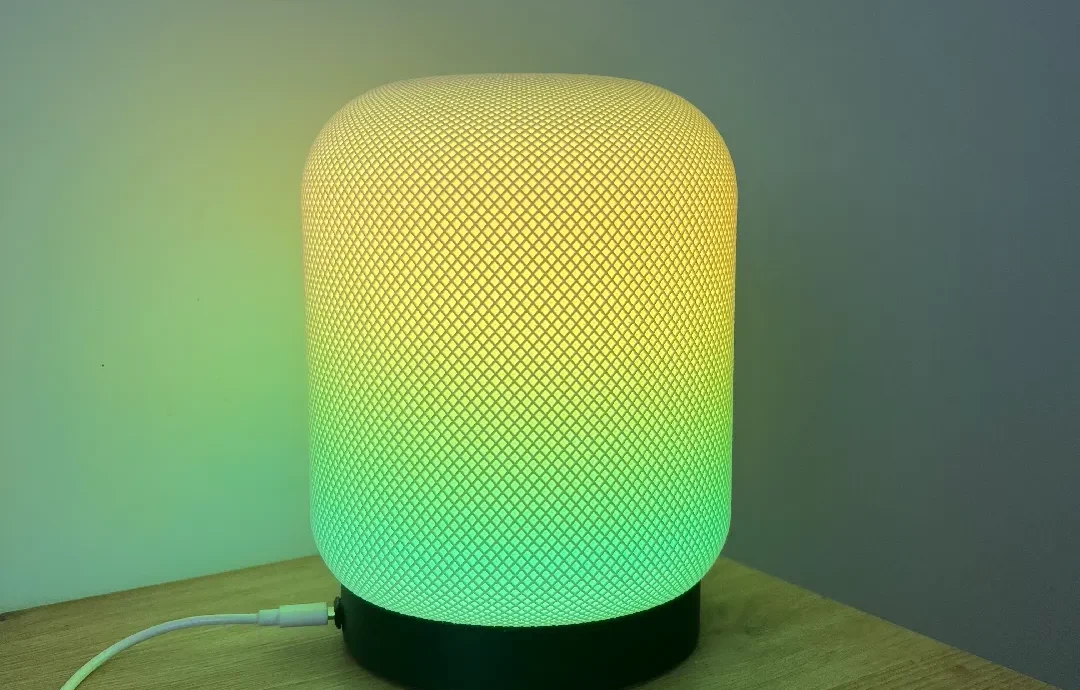

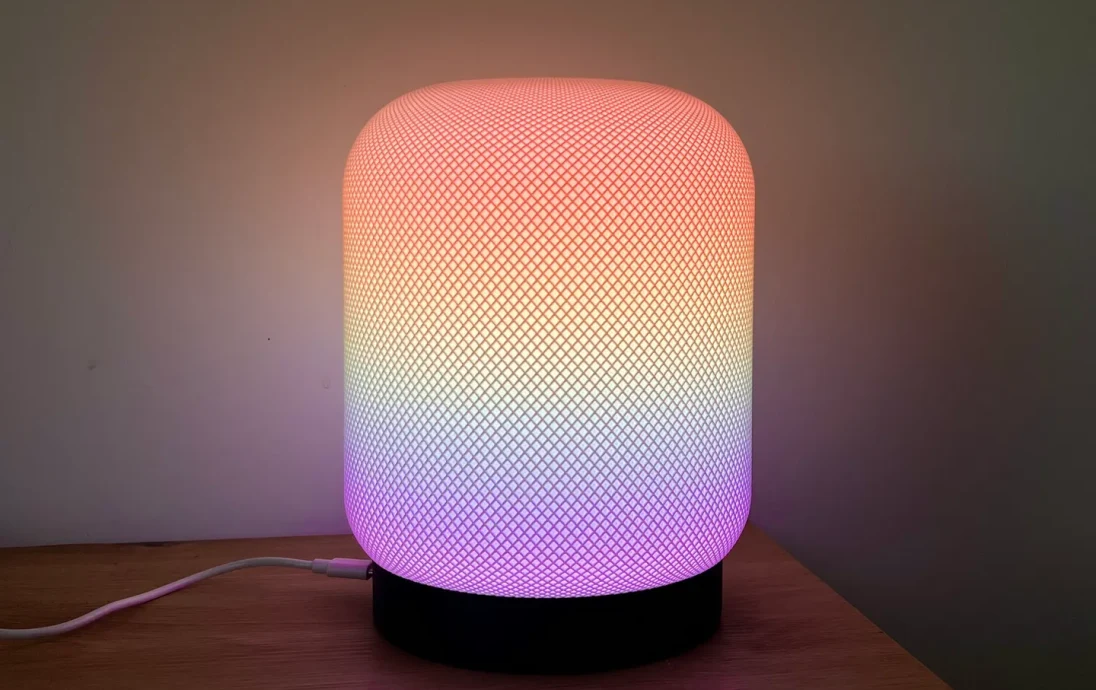

Новый абажур в стиле HomePod.

Но печатать непросто, необходимо использовать подставку из неклейкого материала (PETG+PLA или специальную подставку).

В наличии новая верхняя чашка!

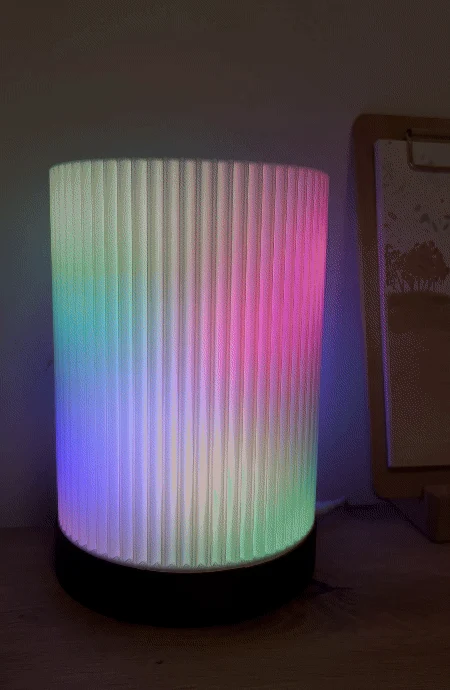

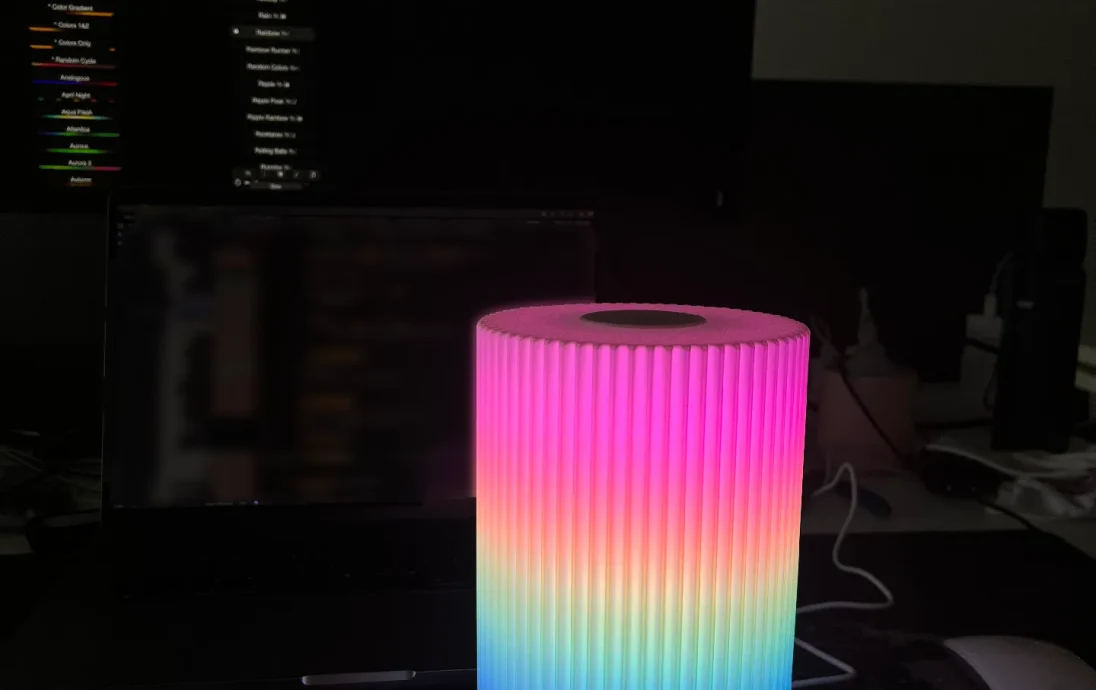

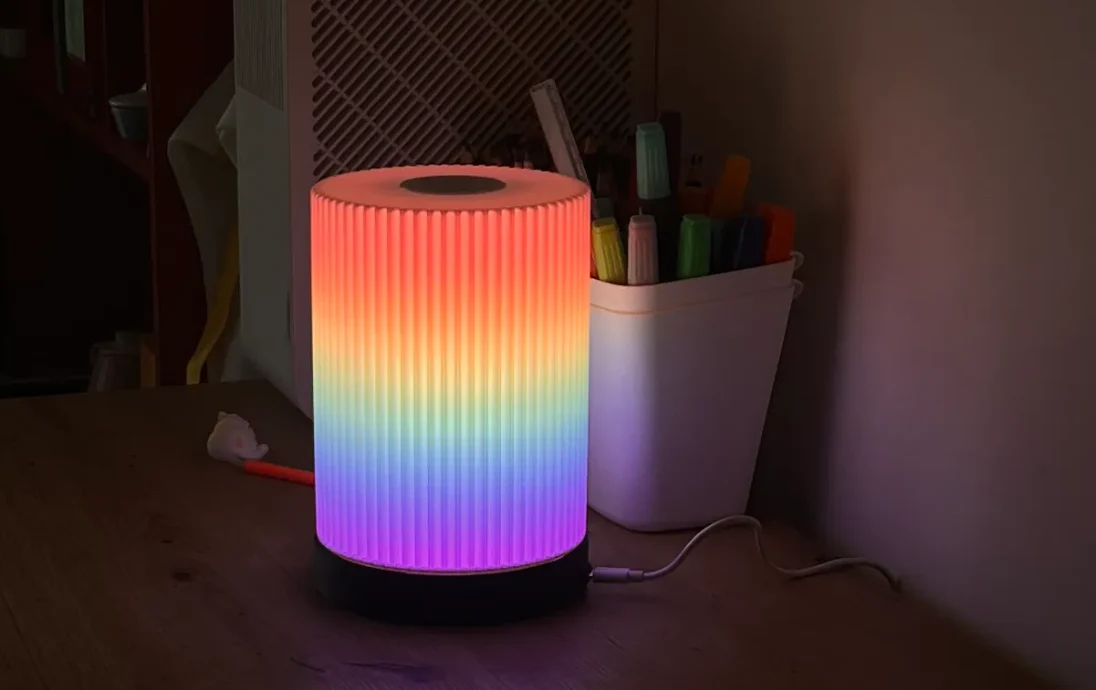

Умная светодиодная лампа RGB с ESP32 и WLED

Эта настраиваемая светодиодная лампа RGB, напечатанная на 3D-принтере, питается от микроконтроллера ESP32 и управляется с помощью библиотеки WLED. Лампа оснащена светодиодной матрицей 16x16, что позволяет создавать широкий спектр динамических световых эффектов и цветовых рисунков. Он идеально подходит для создания окружающего освещения в любом пространстве и легко управляется через приложение для смартфона или веб-интерфейс. Дизайн лампы гладкий и современный, с чистой цилиндрической формой, которая прекрасно рассеивает свет.

Ссылки на покупку таких компонентов, как ESP32, светодиодная матрица и т. д., будут предоставлены через AliExpress тем, кто хочет создать свою собственную версию.

Части, которые вам нужны:
ESP32: Это мозг вашего проекта. Он управляет светодиодами и подключается к приложению WLED.
https://www.aliexpress.com/item/1005006336964908.html
Адресная светодиодная матрица (16x16): сетка из 256 светодиодов RGB, которые могут отображать множество цветов и эффектов.
https://www.aliexpress.com/item/1005003901833984.html
Сенсорная кнопка (дополнительно): кнопка для включения/выключения лампы или изменения эффектов вручную.
https://www.aliexpress.com/item/32451787420.html
Гнездовой разъем USB-C: для подачи питания на ESP32 и светодиодную матрицу.
https://www.aliexpress.com/item/1005007148475800.html
Провода: для соединения всех компонентов вместе.
https://www.aliexpress.com/item/32224778737.html

Пошаговая инструкция подключения:
Части, которые вам нужны:

Питание лампы (от USB-C до ESP32 и светодиодной матрицы):

Гнездовой разъем USB-C: отсюда поступает питание. Он подает на лампу напряжение 5 В при подключении к источнику питания USB, например зарядному устройст��у для телефона.
Красный провод (положительный): подключите красный провод USB-C к положительному входу питания светодиодной матрицы и к контакту VIN на ESP32. Это передает питание как на светодиодную матрицу, так и на ESP32.
Черный провод (отрицательный): Подключите черный провод USB-C к минусу (GND) на светодиодной матрице и к контакту GND на ESP32. Это завершает цепь питания для обоих компонентов.

Подключение светодиодной матрицы к ESP32 (для управления светодиодами):

Светодиодная матрица имеет три основных контакта: питание (V+), заземление (GND) и ввод данных (DIN).
Вы уже подключили питание (V+) и землю (GND) к разъему USB-C.
Теперь подключите контакт DIN (ввод данных) светодиодной матрицы к контакту 16 на ESP32. Этот провод будет отправлять сигналы от ESP32 на светодиоды, сообщая им, какие цвета отображать.

Необязательно: добавление сенсорной кнопки:

Если вы хотите управлять лампой с помощью физической кнопки, вы можете добавить сенсорную кнопку.
Контакт VCC на кнопке: подключите его к контакту 3,3 В на ESP32, чтобы подать питание на кнопку.
Контакт GND на кнопке: Подключите его к контакту GND на ESP32 (вы можете использовать заземление совместно с матрицей).
Контакт ввода-вывода на кнопке: подключите его к контакту 4 на ESP32. Это позволит ESP32 определять нажатие кнопки и запускать такие действия, как включение или выключение лампы или изменение световых эффектов.
Приклейте сенсорную кнопку к чашке горячим клеем (пожалуйста, не заливайте клей клеем сенсор, только вокруг)

Дополнительно: подключите все 3 контакта питания светодиодной матрицы параллельно:

Некоторые светодиодные матрицы имеют несколько контактов ввода питания (например, 3 контакта с маркировкой V+ и 3 контакта с маркировкой GND). Чтобы обеспечить равномерное распределение мощности и яркость между всеми светодиодами, вы можете соединить все контакты V+ вместе и все контакты GND вместе.
Этот шаг не является обязательным, но рекомендуется, если вы заметили неравномерную яркость светодиодной матрицы.
Важно:
Пропустите провода через центральную трубку и припаяйте их непосредственно к внутренней стороне трубки. Это поможет светодиодной матрице плотно и равномерно прилегать к центральной части.

Шаги сборки:
Установите светодиодную матрицу
Закрепите светодиодную матрицу на центральной трубке, продев провода через отверстия. Чтобы прикрепить матрицу к центральной части, можно испол��зовать стяжки или тонкие полоски изоленты.
Подключите все провода
