Чехол для ESP32 CAM от ac1dburn

Новые

Источник:

www.printables.com

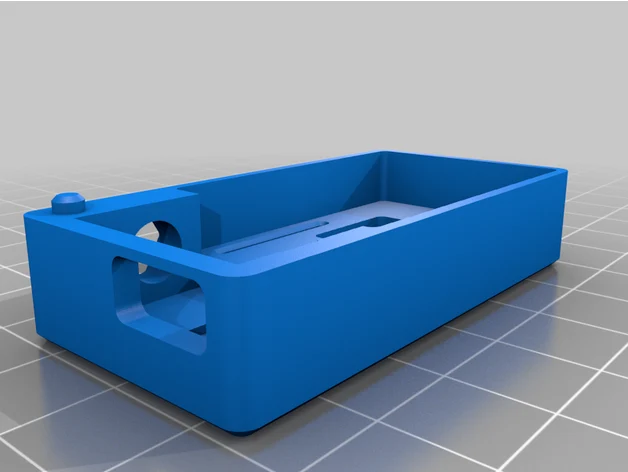

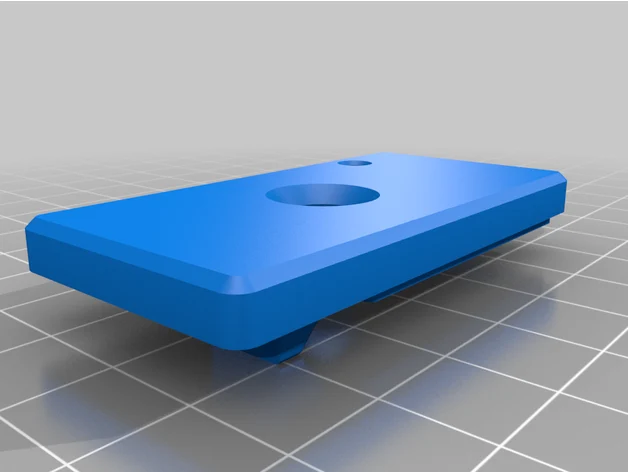

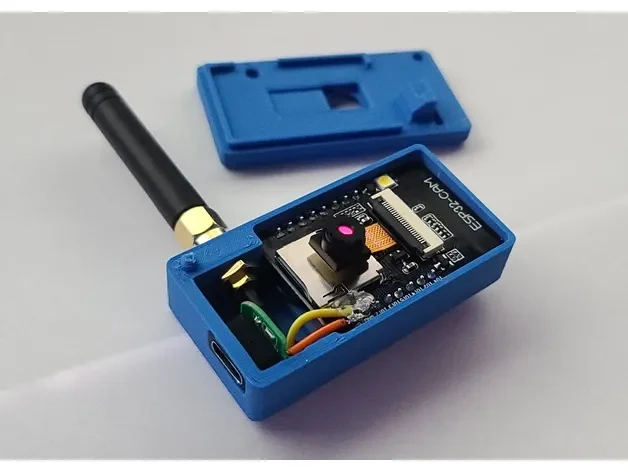

Очень компактный корпус для CAM-модуля ESP32. Следует отметить некоторые вещи: изначально я разработал это для собственного использования и просто делюсь этим на случай, если кто-то еще захочет использовать этот дизайн. С учетом вышесказанного, в этой конструкции есть несколько фирменных особенностей. Я использовал плату разъема USB типа C от перезаряжаемого вейпа марки HQD. (Мне нравится перерабатывать компоненты, которые совершенно исправны и в противном случае оказались бы на свалке). Эта конструкция требует, чтобы вы отрезали разъёмные штифты немного короче, чтобы корпус не был слишком громоздким. В моем приложении я использую только контакт 5 В и GND на плате, который я все равно припаял к задней стороне, так что это не было проблемой. Защелкивание контактов предотвращает необходимость их распайки, а укороченные контакты соединяются с функцией в корпусе, облегчающей выравнивание и установку. Крышка предназначена для приклеивания на место. Это было еще одно решение, которое я принял, поскольку мне больше не понадобится доступ внутрь, поскольку веб-сервер, который я использую на этих модулях, имеет OTA-обновление. Это также еще больше снижает объем. Камера будет сбоку, так что ожидайте этого. Это позволяет использовать радиатор для охлаждения чипа (не знаю, работает ли он на самом деле, но выглядит круто, так что… да). В остальном этот чехол отлично подходит для моего использования (удаленный мониторинг машины), и я надеюсь, что кто-нибудь найдет его полезным. Я включил файл .STEP, чтобы вы могли изменить его или просто распечатать в 3D с помощью прилагаемых файлов .STL.

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Заполнение:

гироид

Марка нити:

Бамбу Лабс

Цвет нити:

Синий

Материал нити:
