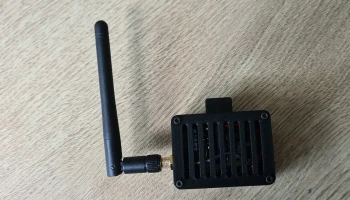

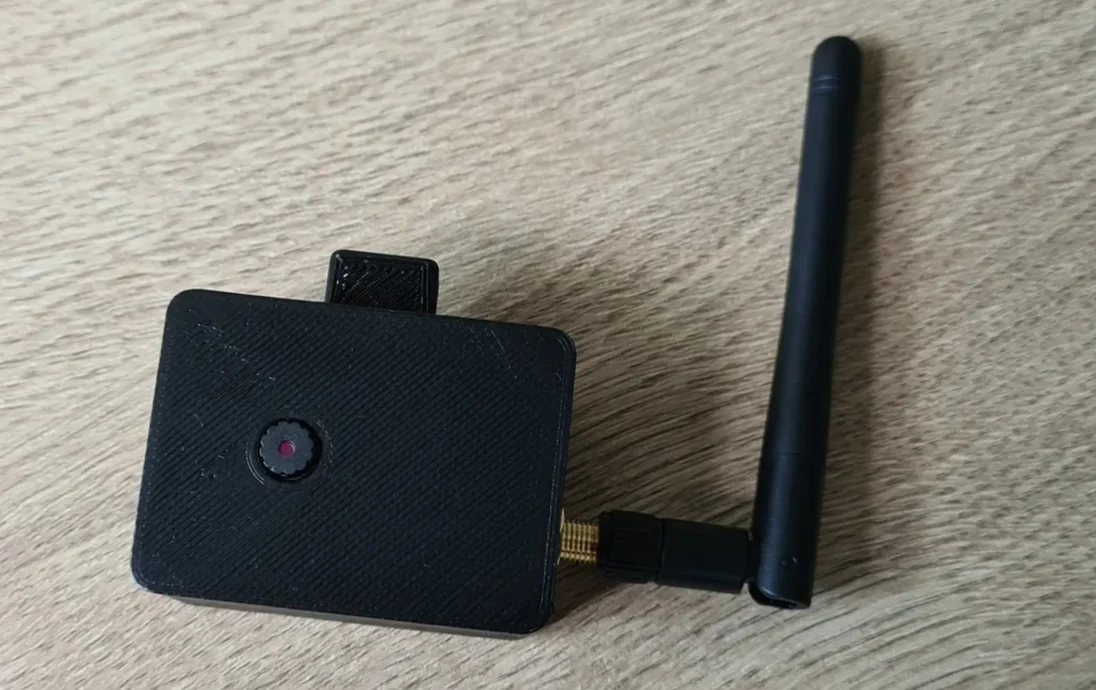

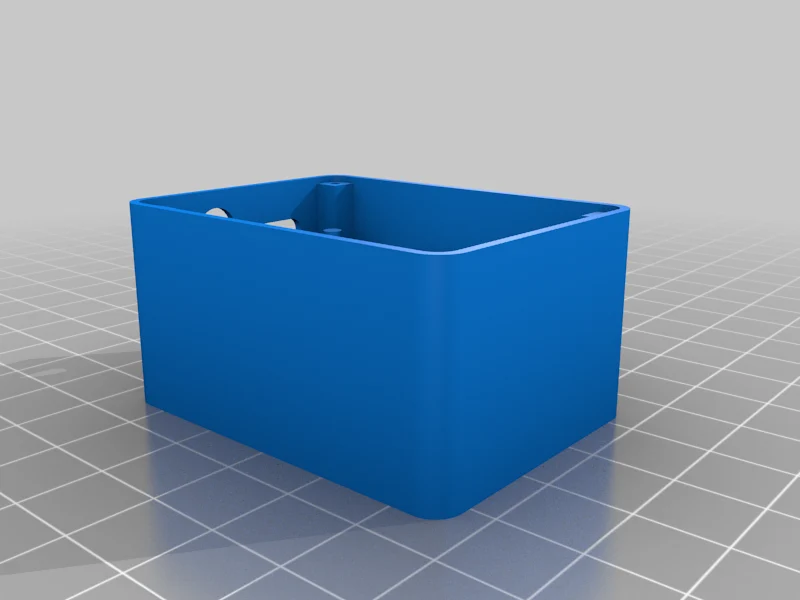

Корпус ESP32 CAM с открытым исходным кодом + антенна + US..
Источник:
Корпус Freecad с открытым исходным кодом для CAM ESP32 с:

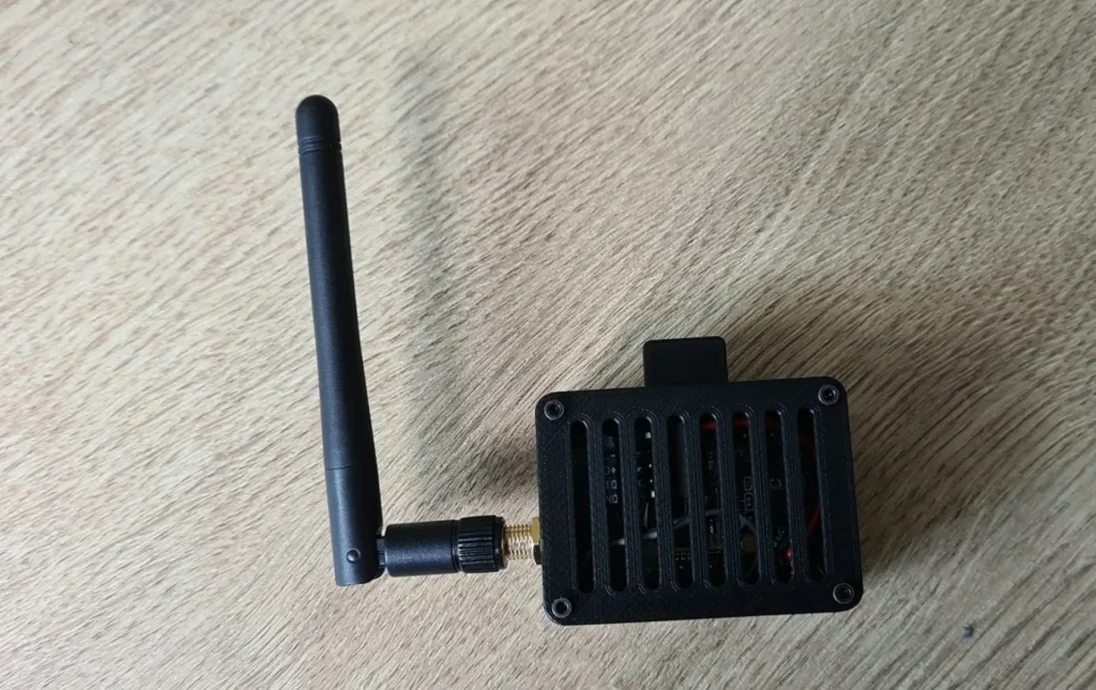

-Отверстие для подключения антенны

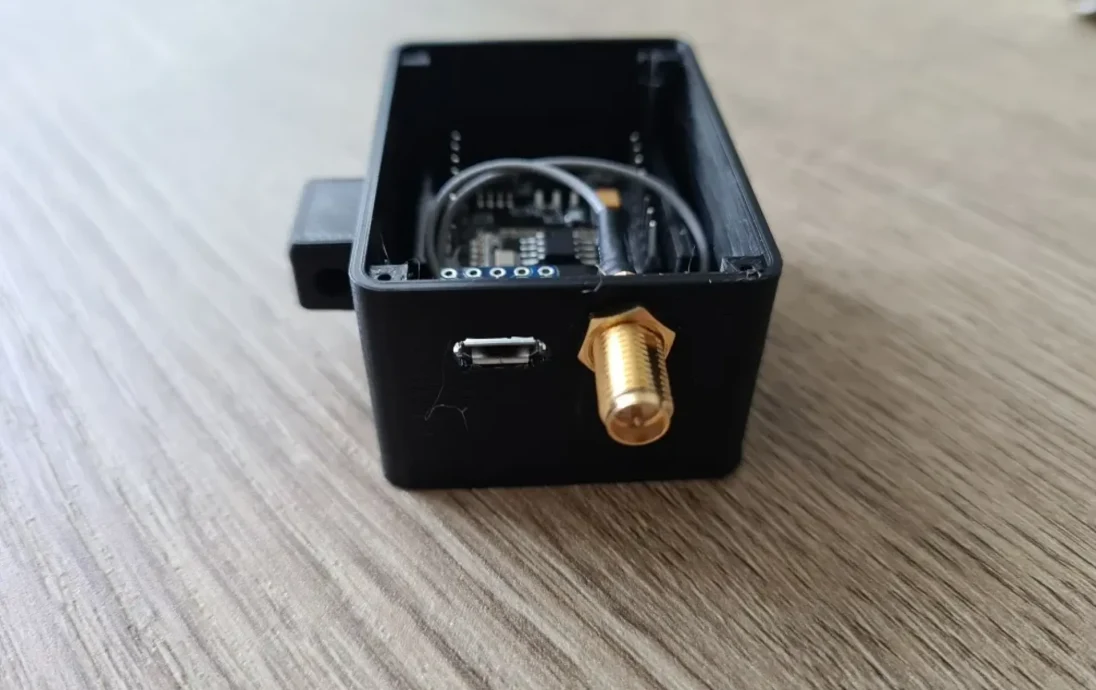

-Подключение Micro USB для питания

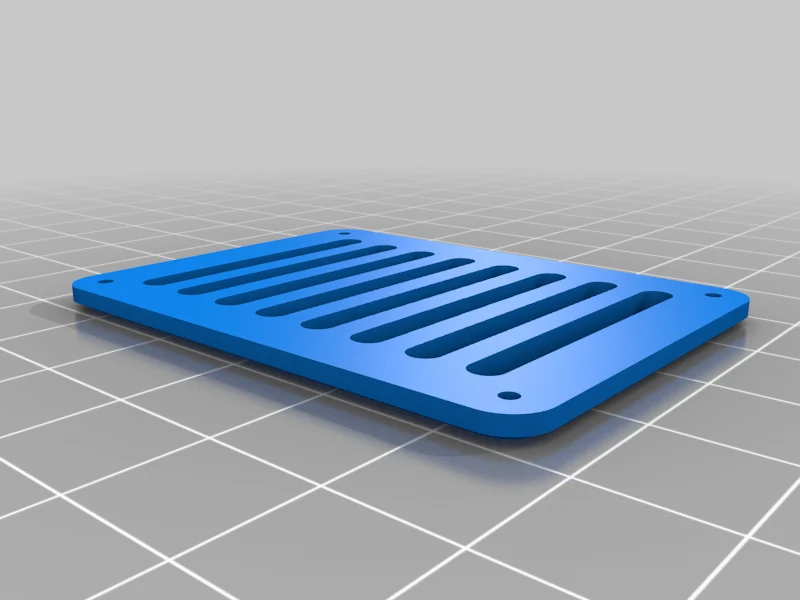

-Вентиляционные отверстия
-Блок крепления общего назначения, легко модифицируемый
Печатается с подставками и высотой слоя 0,2 мм.
Необходимые детали:
-4 болта м2 (длиной 8-15 мм буде�� достаточно)

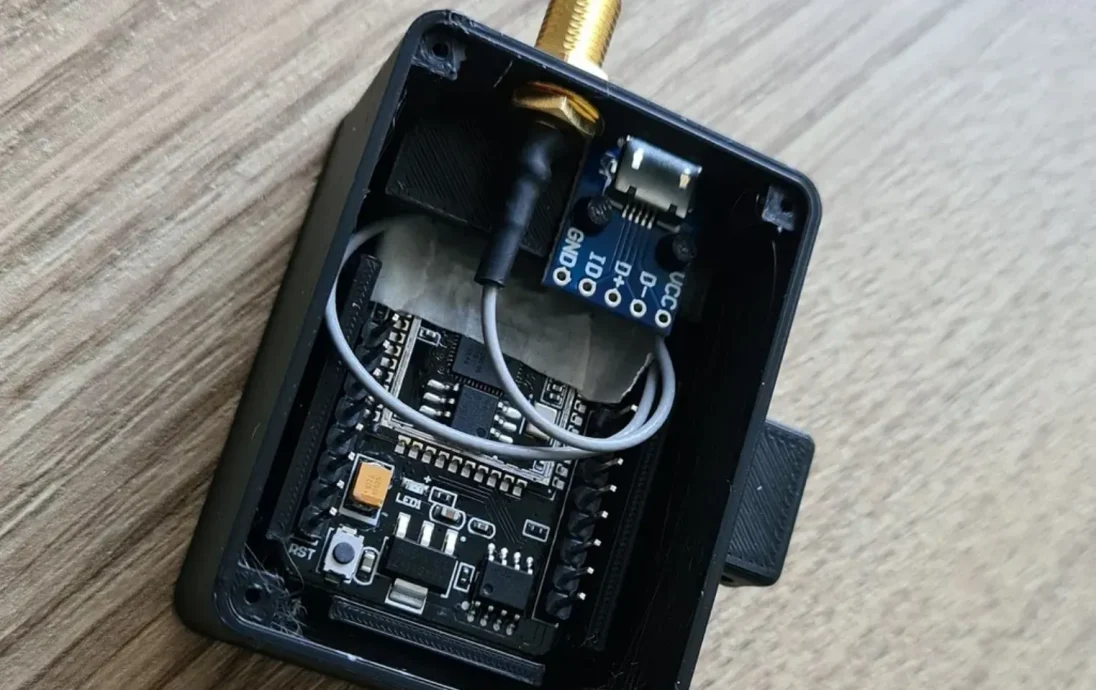

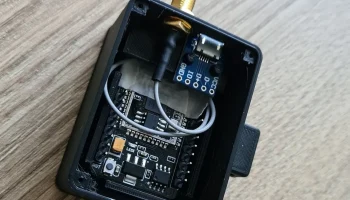

-Горячий клей (для фиксации плат внутри корпуса)
-ESP32CAM (см. ebay/китайских поставщиков)
-Коммутационная плата USB Micro (см. ebay/китайских поставщиков)
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3
Плоты:
Нет
Поддерживает:
Да
Разрешение:
слой 0,2 мм
Заполнение:
20
Нить: Creality PLA, черная.
Категория: Электроника
