Корпус ESP32 с 5-дюймовым сенсорным ЖК-экраном IPS

Недавно купил этот экран на Али Экспресс.

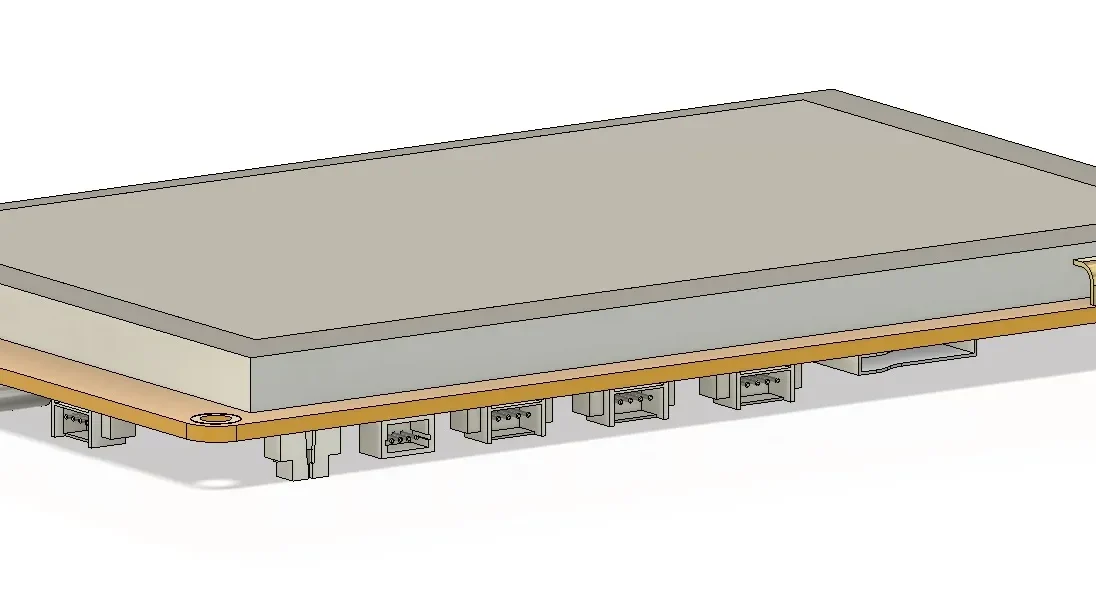

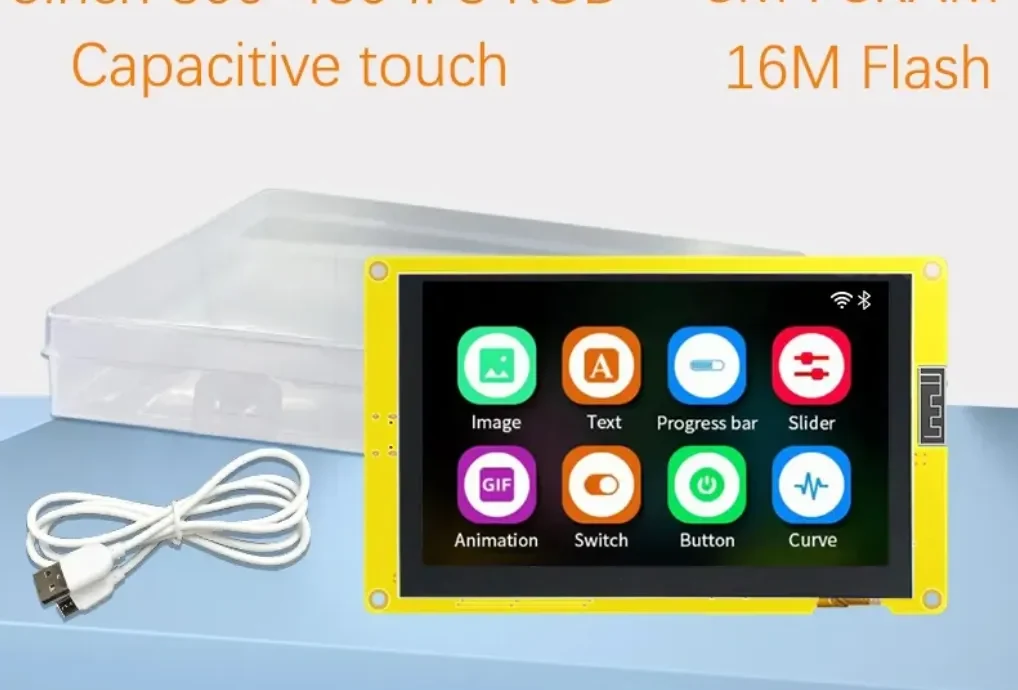

ESP32-S3 HMI 8M PSRAM 16M Flash Arduino LVGL WIFI и Bluetooth 5 «IPS 800*480 Интеллектуальный экран дисплея 5,0-дюймовый RGB ЖК-TFT-модуль.

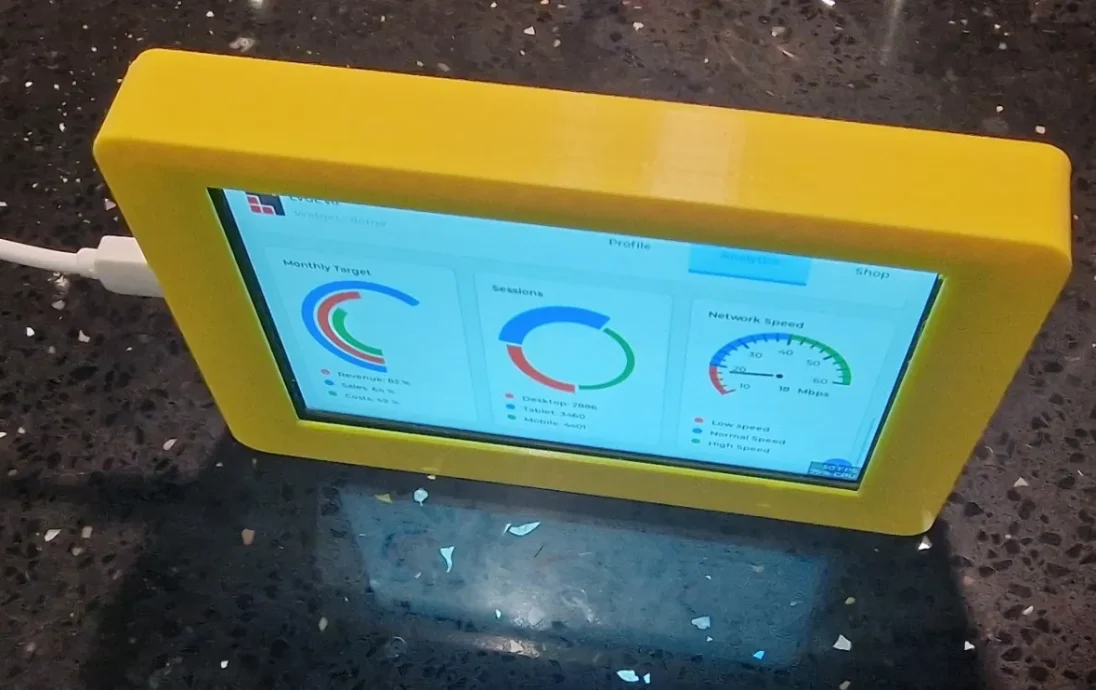

Это великолепный IPS-экран с разрешением 800 x 400, который выглядит потрясающе благодаря емкостному сенсорному экрану.

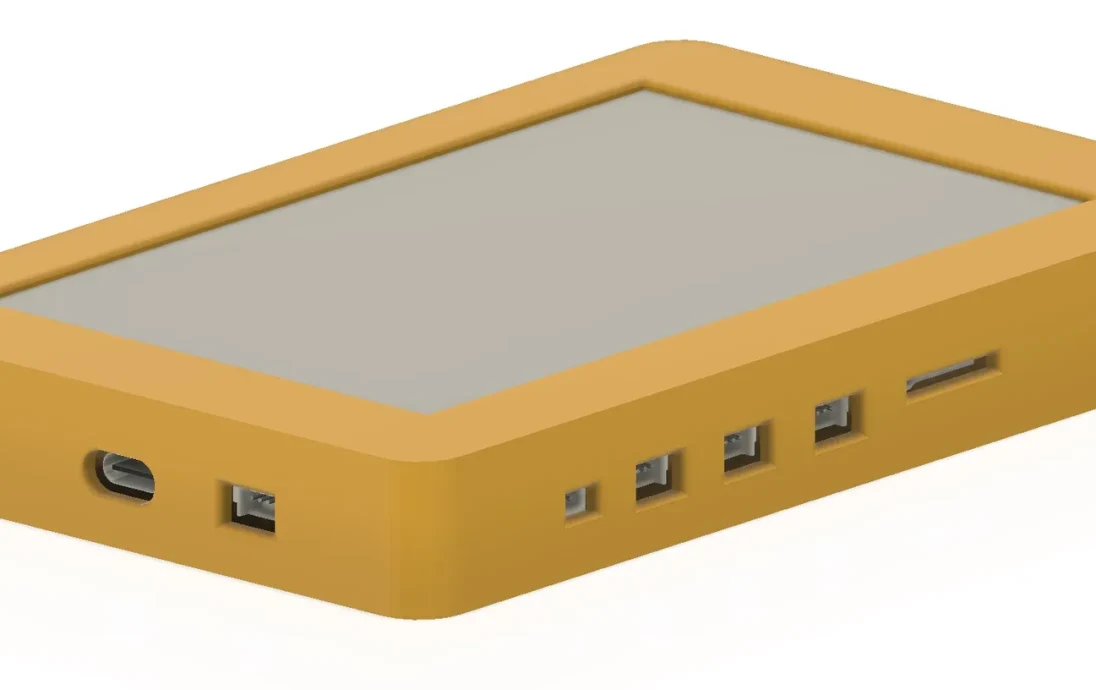

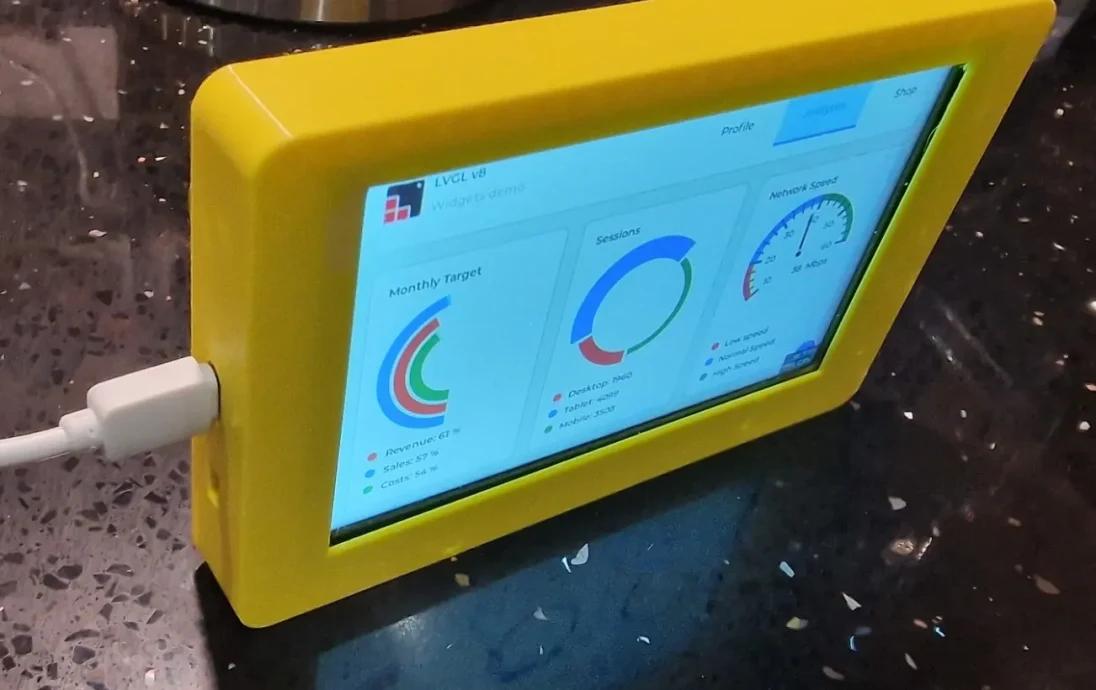

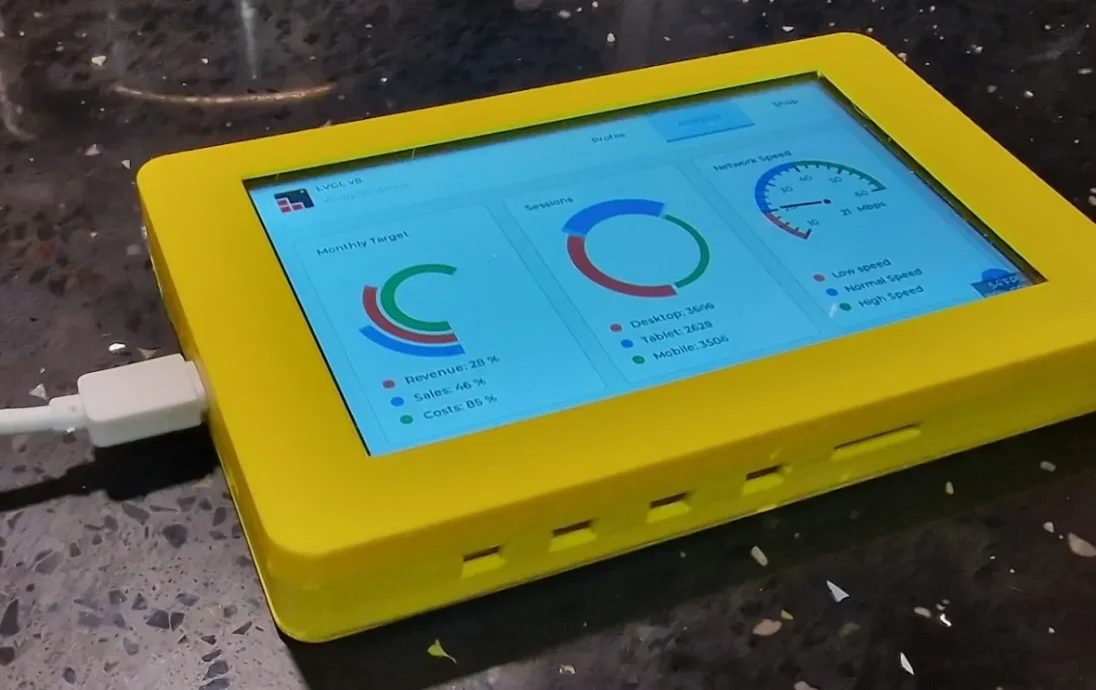

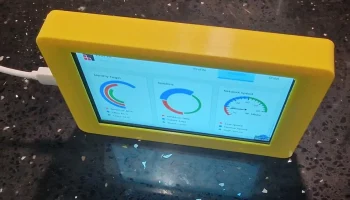

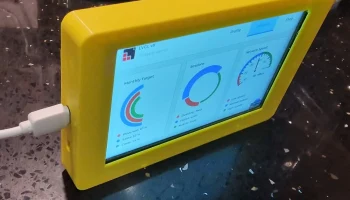

Я решил смоделировать плотно прилегающий корпус с задней крышкой, которая защелкивается на передней части корпуса.

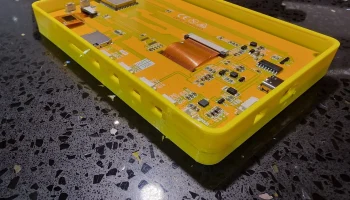

Корпус плотно прилегает к печатной плате, поэтому в зависимости от вашего принтера может потребоваться обеспечить больший зазор вокруг печатной платы.

В этом случае рекомендуется увеличить масштаб передней и задней крышки в программном обеспечении слайсера. Или внесите изменения в файлы.

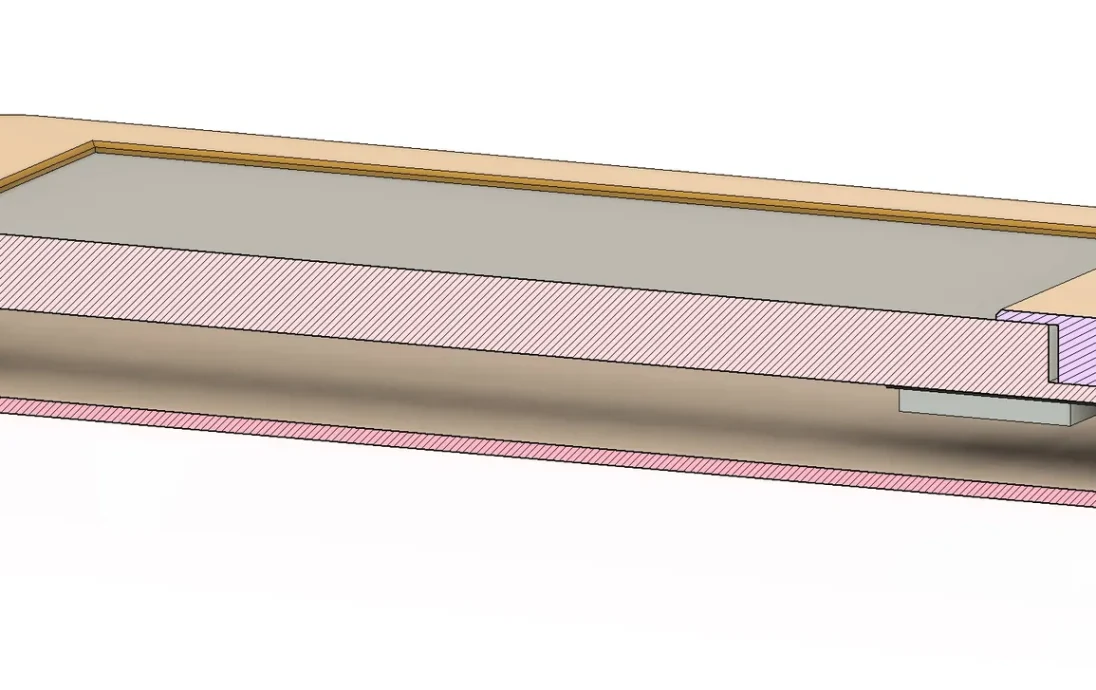

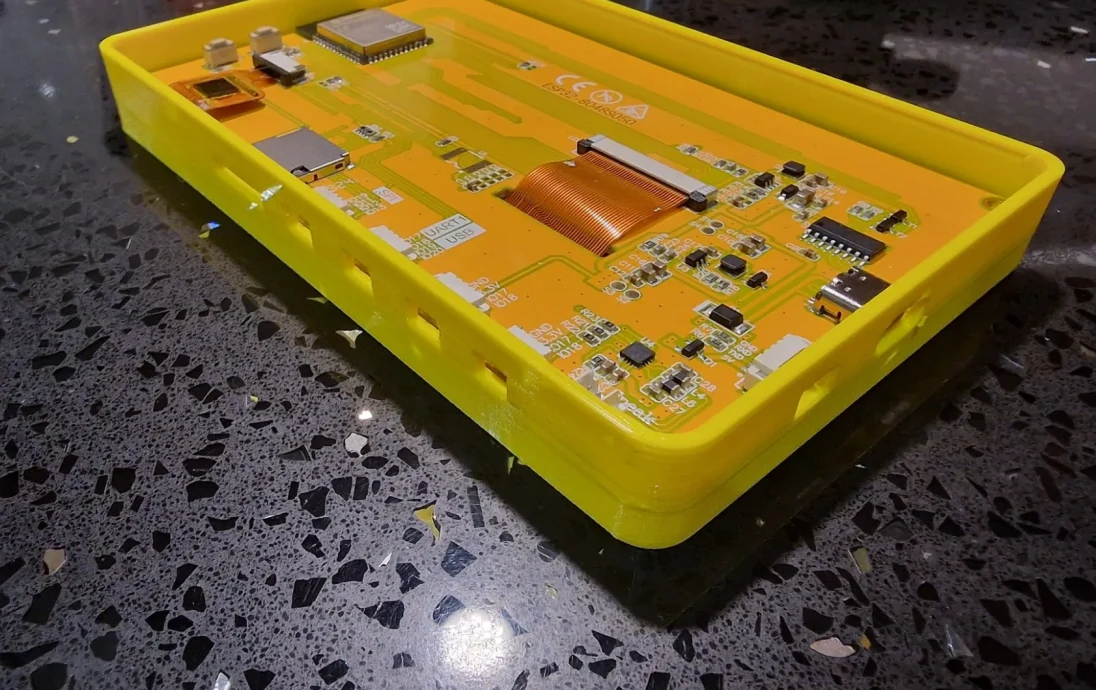

Задняя крышка имеет проставки по каждому углу, которые удерживают печатную плату на месте.

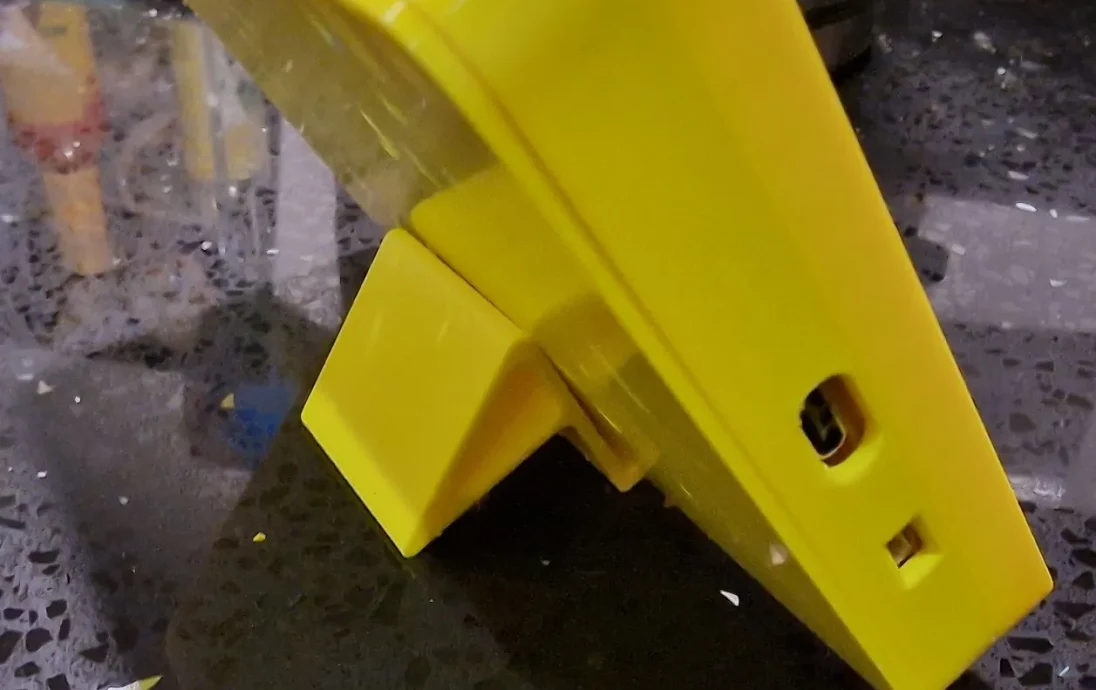

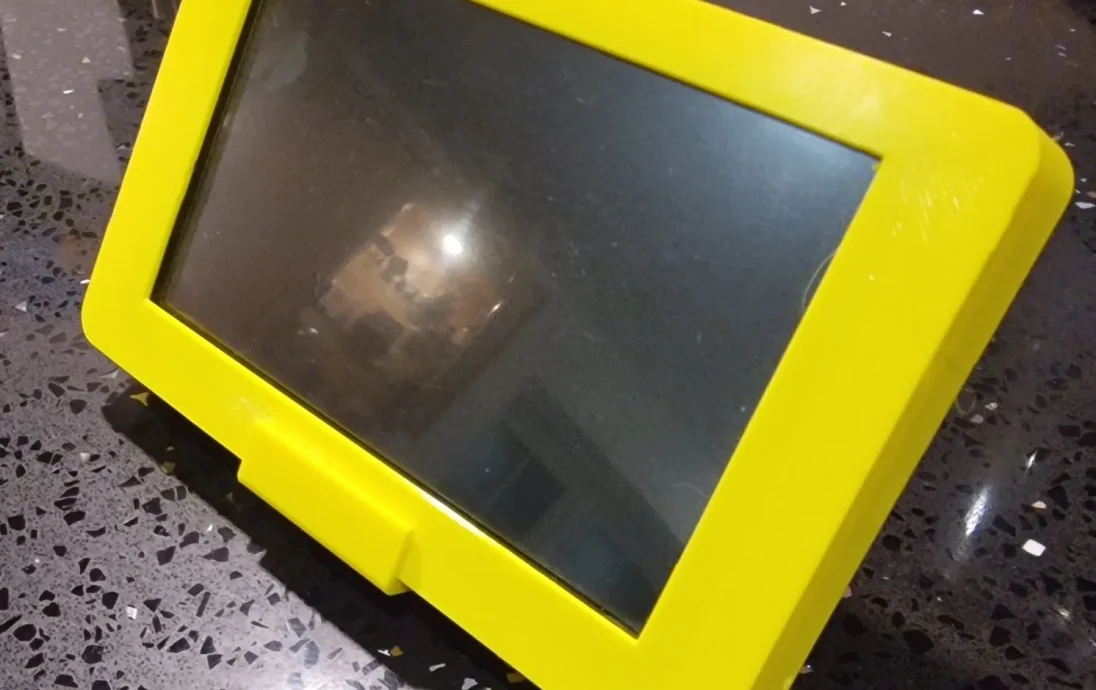

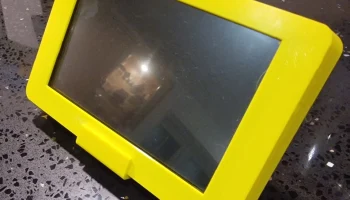

В комплект входит отдельная папка-подставка, позволяющая наклонять корпус под углом до 60 градусов.

Отдельные файлы также включены для переднего корпуса без отверстий (кроме USB C).

Напечатано с толщиной 0,20 мм, опоры не требуются.

Файлы STEP включены на случай, если вам понадобится внести изменения.

Надеюсь, это кому-то поможет.
