Изменить: теперь у меня есть два альтернативных случая CYD здесь и здесь.

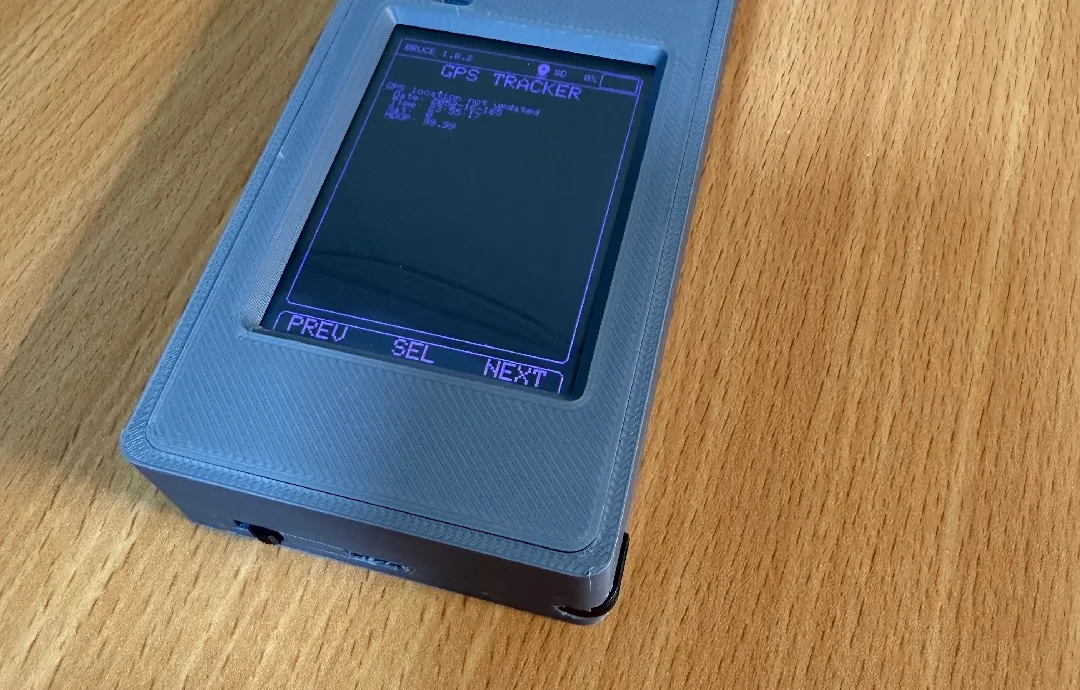

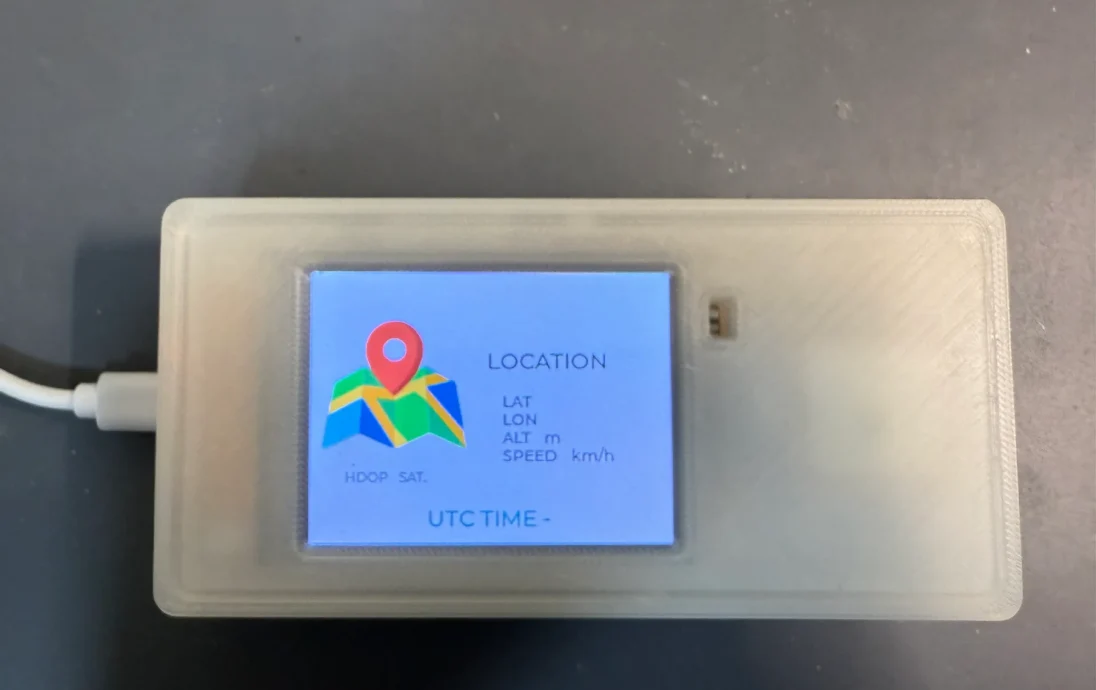

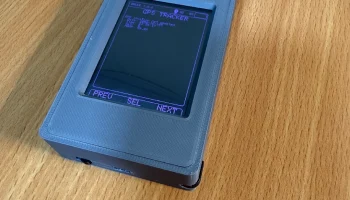

Я попробовал несколько разных чехлов для своих устройств CYD (версии USB C), но не смог найти тот, который мне понравился. Либо они плохо подходили, либо имели слишком много отверстий, либо были слишком хрупкими, либо не подходили к версии USB C. Мне также не хотелось иметь много отверстий для внешних антенн. Поэтому я разработал этот чехол. Он подходит для дисплея, платы питания USB C, выключателя питания, аккумулятора, GPS-приемника и антенны (дополнительно) и считывателя RFID (дополнительно). Фрикционная крышка крепится к основанию, ее фиксируют всего двумя маленькими винтами, что позволяет очень легко открывать и закрывать корпус, и он выглядит красиво с минимальным количеством открытых креплений.

Есть две версии базы, одна имеет слот для стилуса. Это гнездо предназначено для стилуса DS stlye диаметром 90 мм, так как маленький белый стилус, поставляемый в комплекте с CYD, имеет неудобную форму и не помещается в него должным образом.

Потребовалось около дюжины итераций и около полутора дней, чтобы все подошло точно, особенно сам дисплей и слот для карт Micro SD. Дисплей не занимает центральное место на ЖК-панели, и во многих других случаях вокруг некоторых или всех сторон имеется некрасивая черная рамка. Кроме того, если вы присмотритесь, вы увидите, что сторона дисплея, откуда выходит шлейф, приподнята над печатной платой, поэтому выступы на крышке корпуса должны быть разной высоты, чтобы избежать зазора между дисплеем и корпусом с одной стороны.

Еще одно соображение заключается в том, что датчик освещенности расположен там, где свет от дисплея рассеивается, и поэтому на датчик влияет подсветка ЖК-дисплея. Этот корпус изолирует датчик от дисплея.

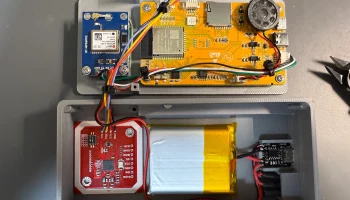

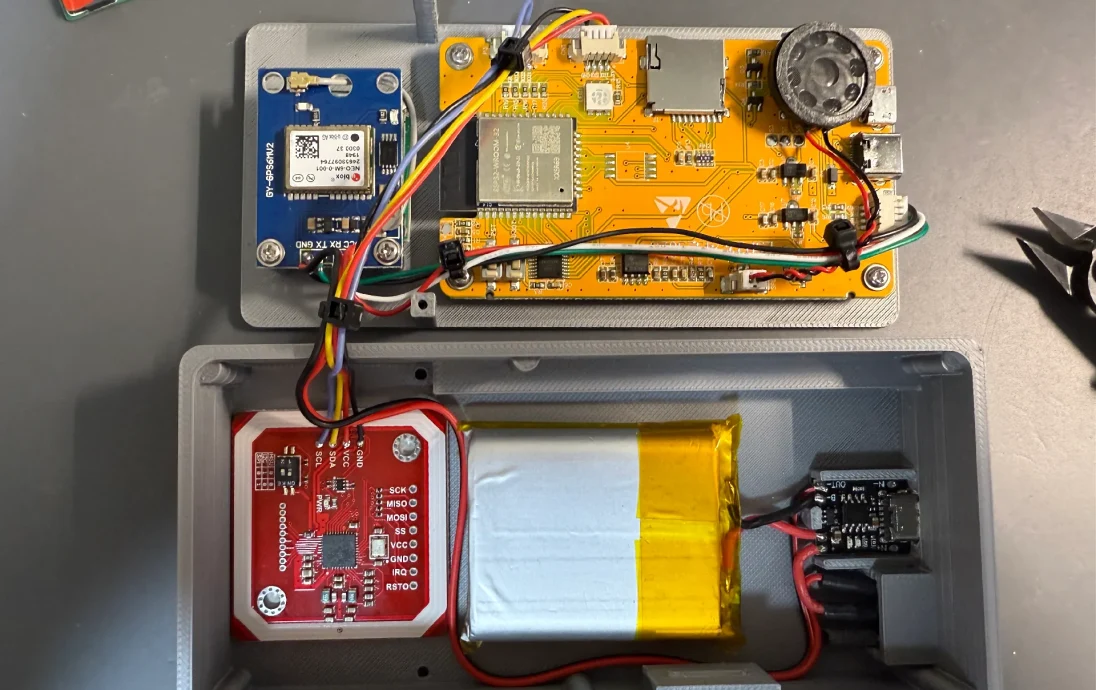

Фрикци��нная антенна GPS прилегает к крышке, а плата приемника монтируется над ней, чтобы максимально увеличить пространство и уменьшить количество проводов, соединяющих крышку и основание. Я наклеил двустороннюю ленту между антенной и платой для дополнительной безопасности и для изоляции печатной платы приемника. Обратите внимание: антенна GPS имеет тонкое фольгированное покрытие только спереди, поэтому ничего к ней не приклеивайте.

Я закрепил RFID-считыватель двусторонним ��котчем.

Плата USB C должна оставаться на месте, но я наклеил под нее двустороннюю ленту, чтобы закрепить ее.

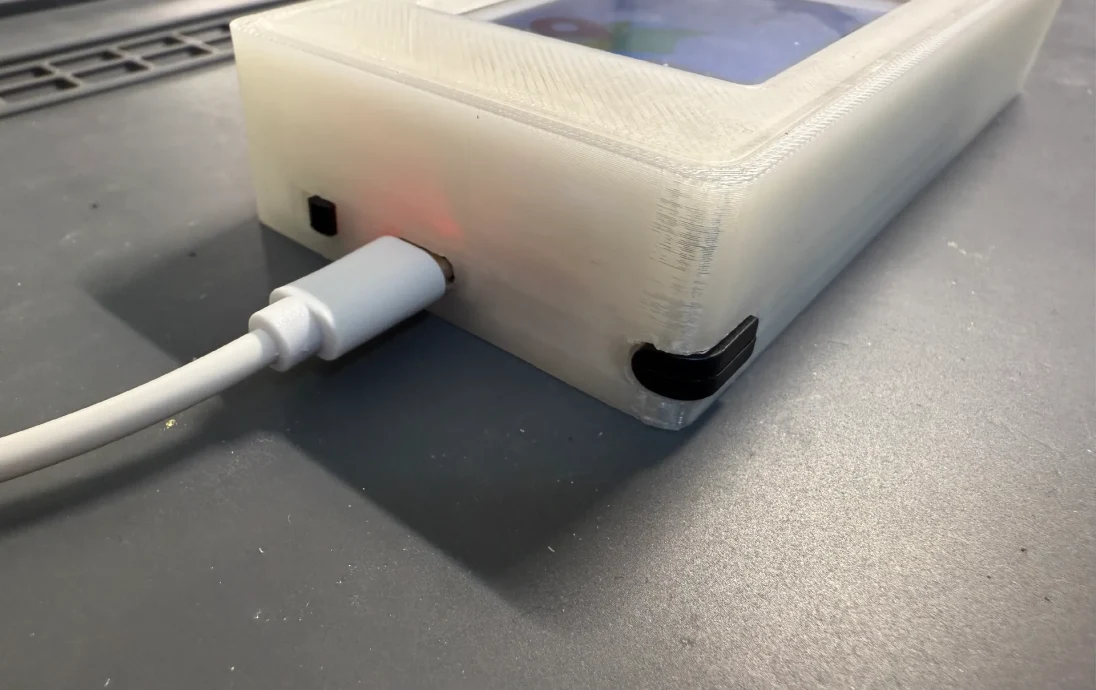

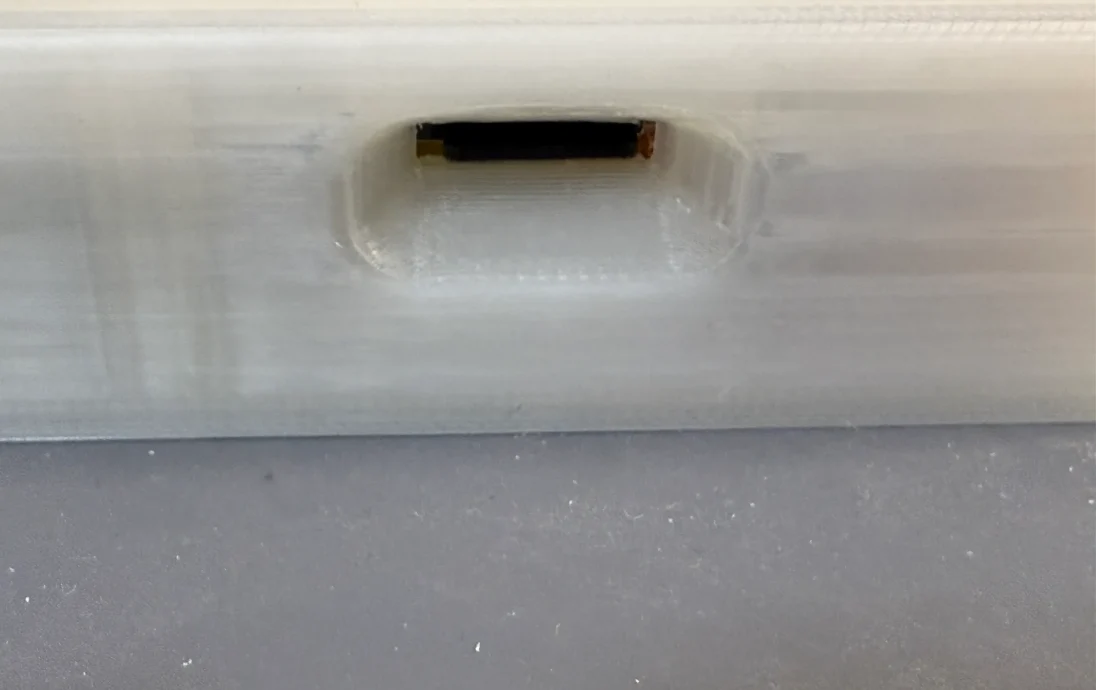

Прежде чем устанавливать крышку, извлеките карту micro SD. SD-карта доступна, но вам может понадобиться пинцет или небольшие плоскогубцы, чтобы полностью извлечь ее из футляра. Это связано с тем, что между платой CYD и корпусом должен быть зазор, обеспечивающий доступ к соседним разъемам.

Чтобы открыть корпус, извлеките карту micro SD, затем открутите винты сзади и постучите по корпусу рукой, передняя панель должна отпасть.

Распечатайте верхнюю плоскую сторону вниз, подставки не требуются. Распечатайте любую основу плоской стороной вниз, потребуются подставки. Я напечатал обе детали с заполнением 40% и высотой слоя 0,16 мм для конечного устройства, но при создании прототипа они получились очень хорошо при заполнении 15% и высоте слоя 0,2 мм. Подставки может быть сложно вынуть из гнезда для стилуса, но я считаю, что проще всего захватить конец и постоянно вращать его, прежде чем вытащить. Поковыряться круглым надфилем тоже получится.

Вот список запчастей, которые я использовал. Это всего лишь предложения и не являются партнерскими ссылками. Вы найдете множество поставщиков, продающих одни и те же детали, если у вас их еще нет:

Винты с потайной головкой 2 x 6 мм для экрана и GPS (требуется 6) https://amzn.eu/d/hXnsqmH

Винты с потайной головкой 2 x 6 мм для крепления корпуса https://amzn.eu/d/aygGhIW

(Четыре винта для экрана не должны быть длиннее 6 мм, два винта для платы GPS и два винта, скрепляющие корпус, могут иметь длину до 8 мм.)

GPS-приемник (при желании требуется 1) https://amzn.eu/d/72fcP44

RFID-считыватель (при желании требуется 1) https://amzn.eu/d/gYlsV8W

Зарядное устройство USB PD (требуется 1) https://amzn.eu/d/cx5LbaM

Переключатель 13 x 7 мм (требуется 1) https://amzn.eu/d/5Z2gyFK

Стилус (требуется 1) https://amzn.eu/d/5yUfBQd

Если вам нравится этот случай, марка приветствуется. Если вы его модифицируете, пожалуйста, опубликуйте ремикс.
