Корпус ESP32-WROOM-32D (38-контактный, небольшой размер)...

Этот чехол был разработан для небольшого размера ESP32-WROOM-32D от Amazon, потому что я не смог найти подходящий к нему чехол. https://www.amazon.ca/dp/B0C9VSYS4N?th=1

Я сделал это в FreeCAD с нуля, но дизайн основан на внешнем виде двух разных моделей, которые я нашел на Printables, а также на некоторых комментариях к этим проектам.

https://www.printables.com/model/2576-esp32-case

https://www.printables.com/model/564172-esp32-wroom-case

В моем случае я хотел, чтобы контакты ESP были доступны снаружи, но хотел, чтобы корпус оставался ровно, если к нему ничего не было подключено. Таким образом, в вырезах для штырей в нижней части корпуса будут использоваться стандартные разъемы DuPont, но штыри утоплены, поэтому они не торчат.

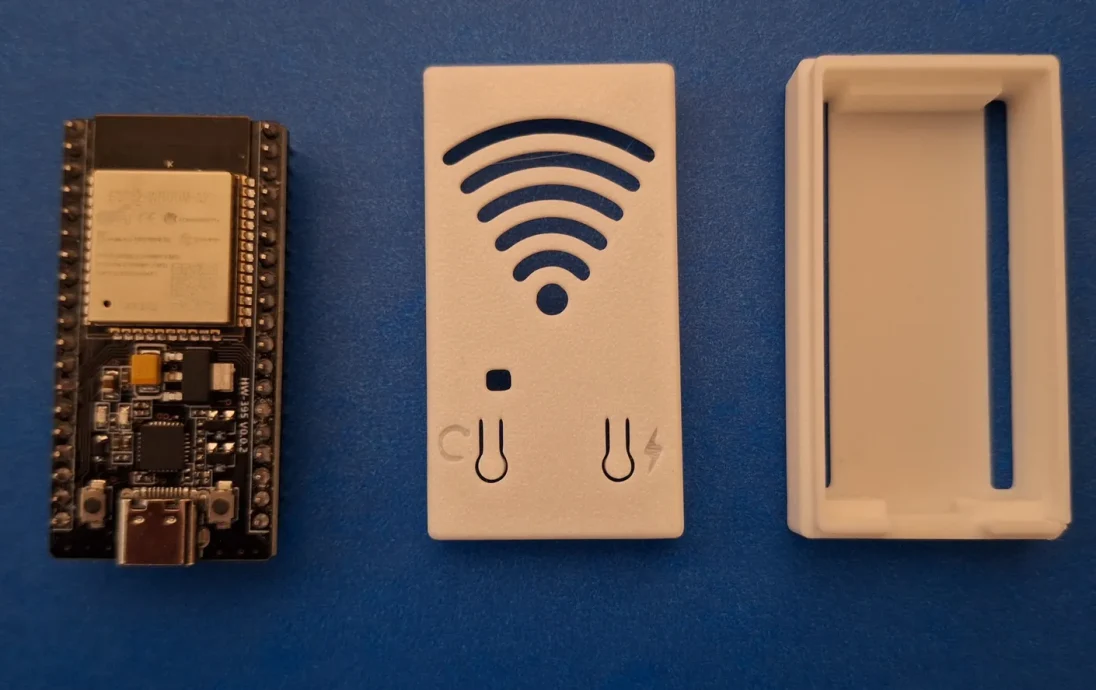

Я потерял как минимум 3 маленькие пуговицы в чехле Mihai, поэтому огляделся, нашел кнопки в виде закрылков на чехле Rasmussen и остановился на них.

Кроме того, будучи старым пердуном, я быстро забываю, поэтому добавил значки рядом с кнопками в верхней части корпуса. Значок флешки получился нормальный, а вот кнопка сброса довольно хромает.

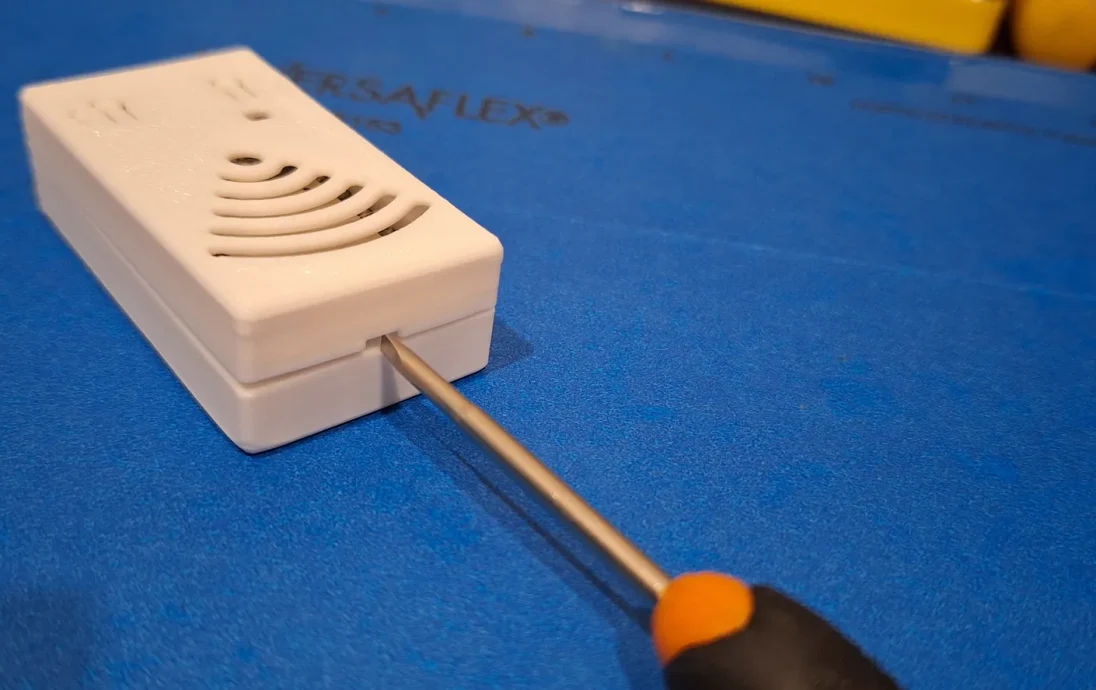

Я также добавил в шов прорезь для отвертки, чтобы корпус можно было легко открыть.

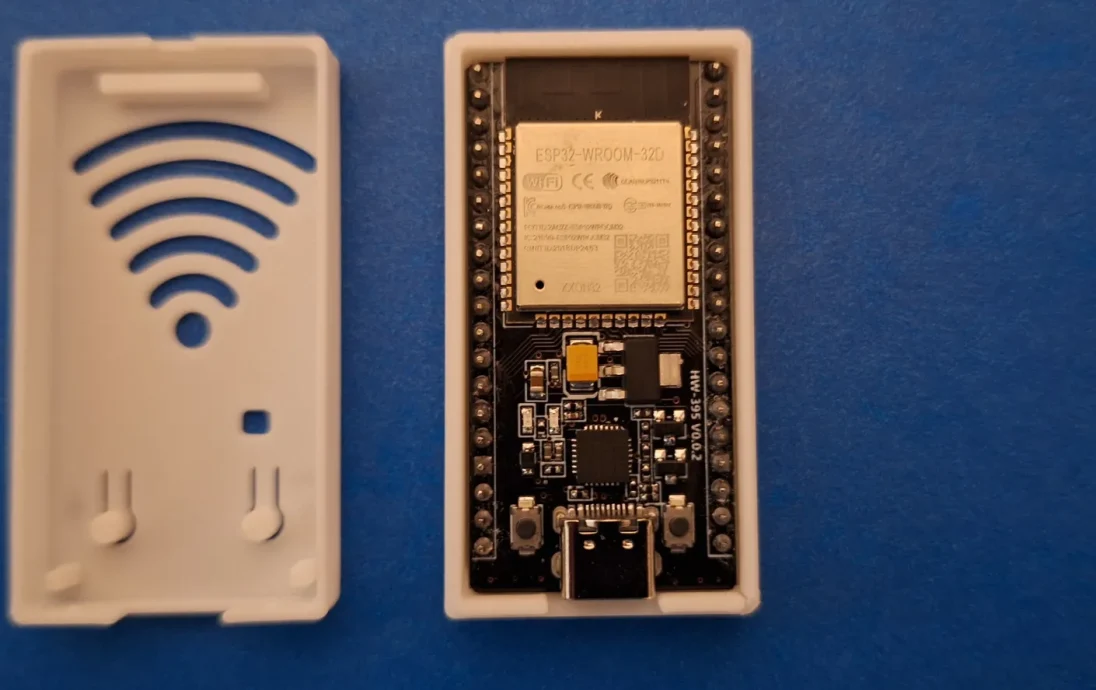

Доска достаточно свободна, ее можно легко снять, но она удерживается на месте некоторыми удерживающими стойками сверху, поэтому она не перемещается.

Напечатано с использованием настроек по умолчанию (сопло 0,4 мм, слой 0,2, кровать 60C, сопло 220C, 300 мм/с, заполнение 15 %) на моем Qidi Xsmart 3.

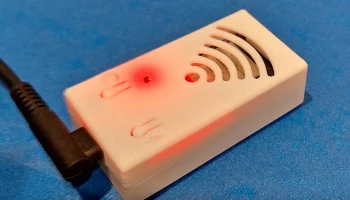

Вероятно, отверстие для светодиода сверху не требовалось (по крайней мере, для белого PLA), но было бы полезно напечатать его на более непрозрачной нити...

Я попробовал распечатать текстовые метки (Flash и Reset), но текст был настолько маленьким, что его нельзя было прочитать, поэтому вместо него появились значки.

Я включил файл Freecad на случай, если кто-то захочет изменить его для собственного использования.
