Чехол ESP32-CAM и крепление для штатива........

Одна из неприятностей, которую я обнаружил при использовании плат ESP32-CAM, заключается в том, что камеры не выровнены равномерно; то, что «вверх» для одного устройства, не «вверх» для другого. Это, в свою очередь, затруднило получение дела, которое мне нравится. Поэтому я сделал свой собственный.

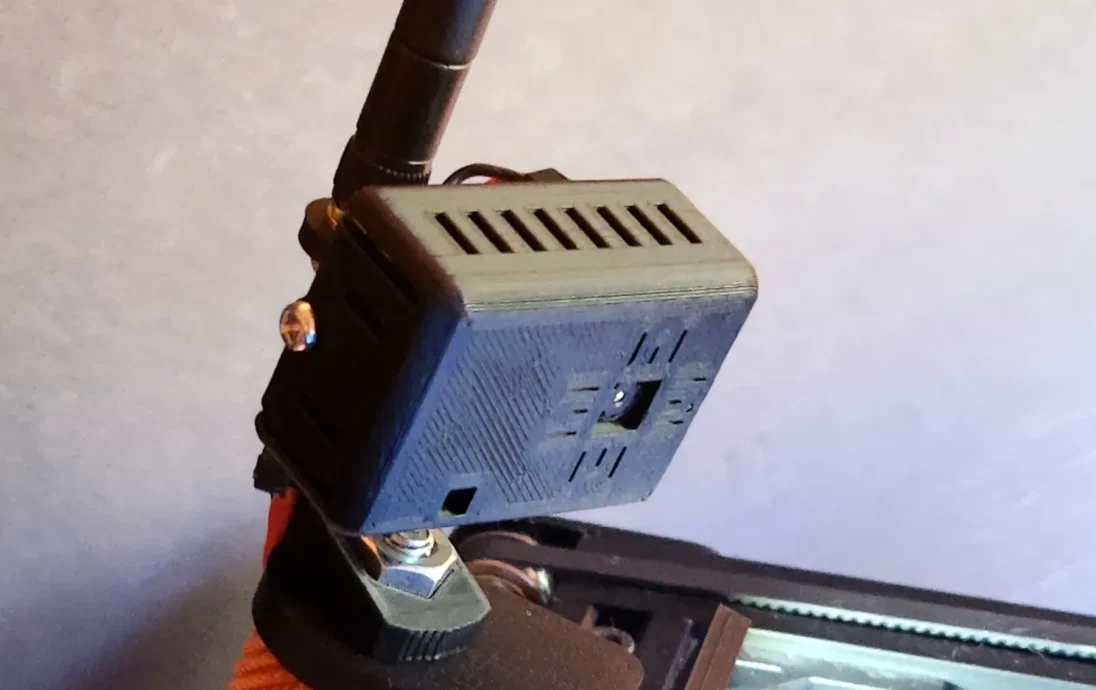

Представленный здесь корпус имеет заднюю часть, которая обнажает все контакты на плате, не позволяя им выступать за пределы самого корпуса; это упрощает (пере)программирование устройства, а также его повторное использование для выполнения других задач. Стойка сзади, в свою очередь, крепится к креплению штатива с помощью винта М3; гайка ¼-20, вставленная в крепление, позволит вам, естественно, прикрепить его к штативу. Для тех, кому оно необходимо, предоставляется дополнительное крепление антенны; он предназначен для крепления к штативу с помощью дополнительных винтов M3.

Проблема вращения решается с помощью крепления на стойке, которое имеет пазы, позволяющие выравнивать его в любом из четырех положений для координации с камерой, поставляемой в комплекте с вашей платой.

Наконец, я решил запитать свой с помощью стандартного зарядного устройства micro-USB, поэтому мне понадобился адаптер. Я использовал это:

https://www.amazon.com/dp/B07KS1RPMP

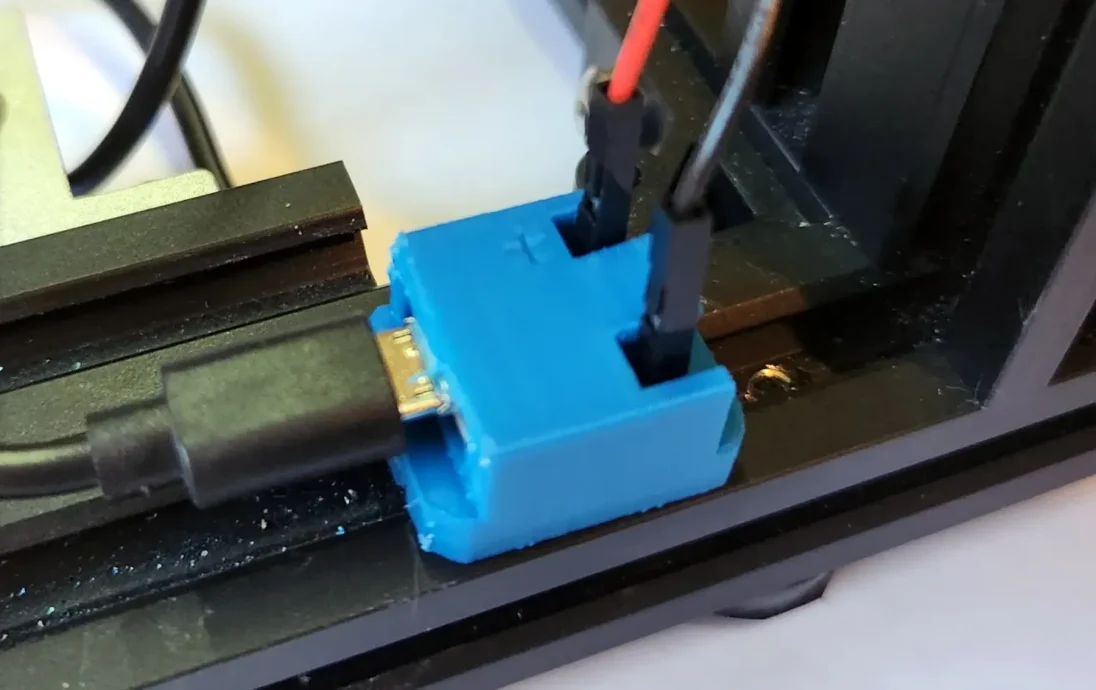

Я припаял только контакты VCC и GND, удалив остальные, и сделал для него держатель, который можно прикрутить к направляющим моего Ender 5 Plus 2020 года (и, конечно же, многих других 3D-принтеров). В комплект входит крошечная танкетка; вставив плату USB-разъема, поместите более узкую часть клина между верхним выступом держателя и платой и осторожно вставьте ее до щелчка.

Основание штатива, представленное на фотографиях, — еще одна из моих моделей:

https://www.printables.com/model/262070-3d-printer-camera-mount
