ОБНОВЛЕНИЕ (3 июня 2025 г.):
Добавлена ревизия корпуса Heltec LoRa32 V3.
Это непроверено! Если вы распечатаете его, опубликуйте его — я хотел бы услышать любые отзывы, особенно если над ним нужно доработать!

-

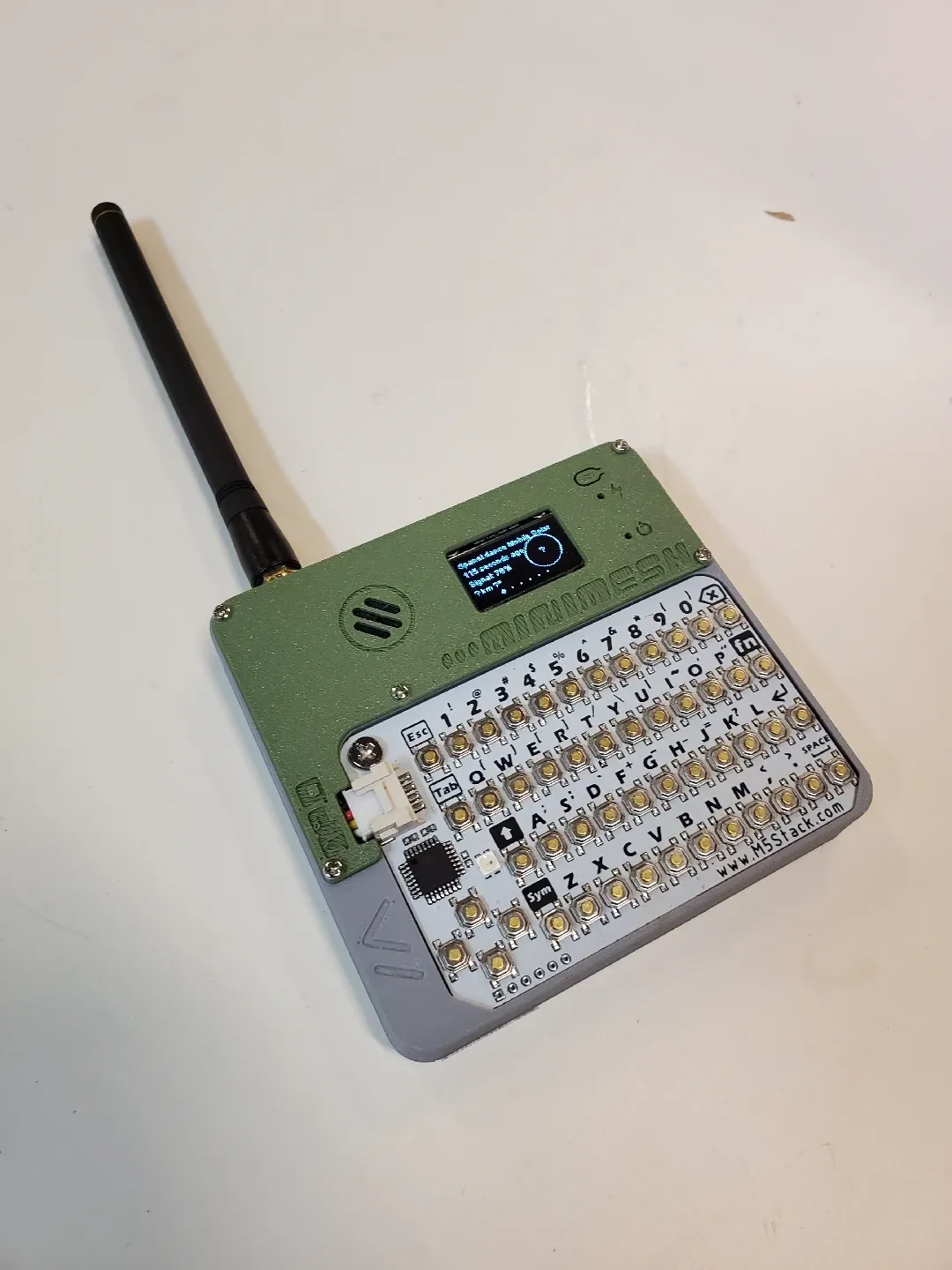

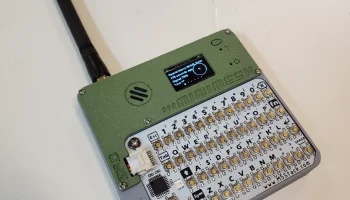

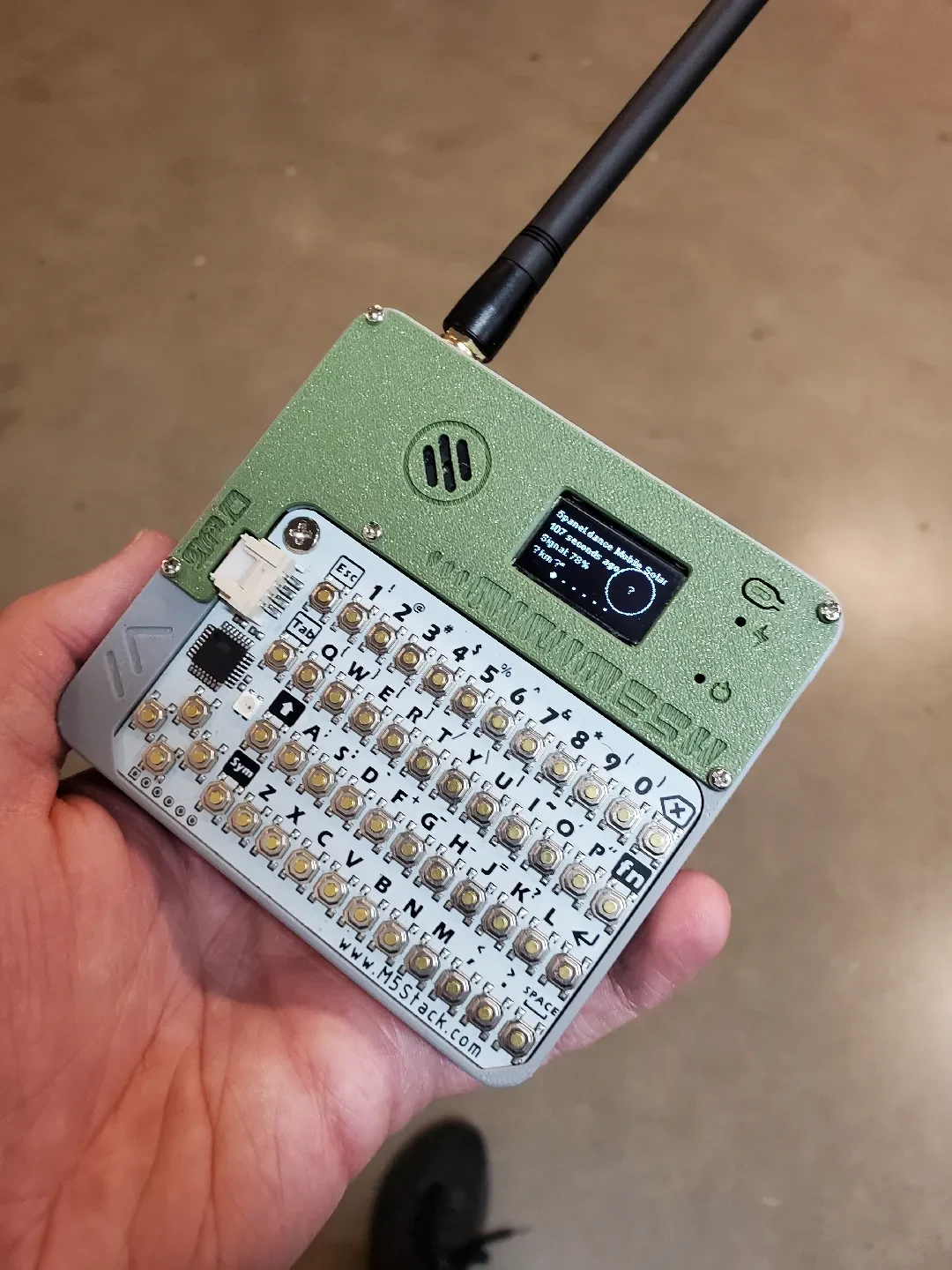

Я очень рад поделиться своим первым крупным проектом САПР — Minimesh!

Корпус Minimesh был разработан для размещения компонентов, которые у меня уже были п��д рукой, с легким доступом, всего с двумя напечатанными деталями! Учитывая, что компоненты, которые он использует, также довольно дешевы, он превратился в идеальную бюджетную сборку для тех, кому нужен автономный коммуникаторный узел с большим временем автономной работы, поддержкой произвольного текста и звуковым сигналом.

Аппаратное обеспечение:
1 аккумулятор MakerFocus 3000 мАч (или что-нибудь размером до 65x36x10 мм)
1 косичка от U.FL/IPEX до SMA, в идеале 5 см
1x собранный узел fakeTec на базе nRF52 ProMicro и HT-RA62/RA-01SH (протестировано с печатной платой lupusworax v4)
Альтернативно, 1 плата Heltec LoRa32 V3 (непроверенная)
1x зуммер диаметром 12 мм
1x карта M5StackKB
1x термофиксационная вставка M3x6x5
1 винт M3x6 (с цилиндрической или круглой головкой, с потайной головкой не тестировался, хотя может подойти)
9 саморезов M2x6 — 5 для лицевой панели, 4 для платы fakeTec
(Опционально) Прозрачная нить диаметром 1,75 мм — вставьте в отверстия для светодиодов на лицевой панели и обрежьте заподлицо с поверхностью для удобного проведения световода.
Важные замечания по сборке:

Из-за того, что fakeTec предназначен для самостоятельной сборки, существует большая разница в допусках деталей. Minimesh был разработан с учетом некоторого вертикального смещения дисплея, а также печатных плат дисплея, которые могли быть немного больше, но у меня под рукой была только одна для тестирования.

Этот проект также поддерживает Heltec LoRa32 V3, однако текущая версия корпуса не тестировалась и может потребовать дополнительной работы, постобработки или горячего клея. Вы предупреждены!

Варианты ПроМикро:

Существует две версии основного корпуса, предназначенные для двух разных плат ProMicro.

Если у вашего ProMicro порт USB находится на уровне верхней части поверхности печатной платы, распечатайте модель основного корпуса V1. Это относится к большинству клонов, которые я видел лично.
Если ваш ProMicro имеет USB-порт «посередине», утопленный в поверхность печатной платы, распечатайте модель основного корпуса V1 (нижний USB). Это понадобится для официальной версии nice!nano (непроверенной) и нескольких клонов, таких как этот.
Пайка:

При сборке fakeTec для этой сборки не используйте разъемы контактов. Припаяйте Pro Micro заподлицо с печатной платой fakeTec — я добился этого, вставив в отверстия несколько обрезанных ножек диода и согнув их во время пайки. Это можно сделать и с помощью макетной платы.

Что касается дисплея, убедитесь, что экран расположен ровно, не повернут и находится как можно на одном уровне с Pro Micro. Я предлагаю положить каптоновую ленту (или что-нибудь изолирующее) между задней частью дисплея и Pro Micro, чтобы избежать замыканий.

Примечания по проводке:

Внутри этой штуки не так много места, как мне хотелось бы, чтобы учесть провода — во многом это связано с моей неопытностью в CAD. Однако места хватит для всего, если вы будете осторожны с длиной проводов.

Для CardKB держите провода вместе и пока не разделяйте ленточный кабель. Измерьте длину провода, который должен пройти от CardKB до контактов SDA/SCL/3,3V/GND в нижней части fakeTec. Чтобы упростить задачу, после того, как вы обрежете провода до нужной длины, припаяйте эти провода к тем же контактам, которые использует OLED-дисплей. ** Желтый к SDA, белый к SCL/SCK, красный к 3,3 В, черный к GND. **

Убедитесь, что провода зуммера достаточно короткие и не заходят дальше, чем необходимо, чтобы зуммер соответствовал лицевой панели. Оставьте небольшой запас, чтобы можно было прикрепить его к лицевой панели, когда все будет установлено внутри основного корпуса.

Кабель SMA может доставить вам некоторые проблемы. Если у вас более толстый и менее гибкий кабель, как у меня, вам нужно протянуть провод как можно ближе к боковой стенке CardKB и намотать его там, чтобы убедиться, что он не сталкивается с зуммером и не выскакивает из модуля LoRa при сборке. Если у вас худощавое
