Тормоз для крепления на солнечной батарее для RAK19003 и ...

Батарейный лоток V2 (17.01.2026)

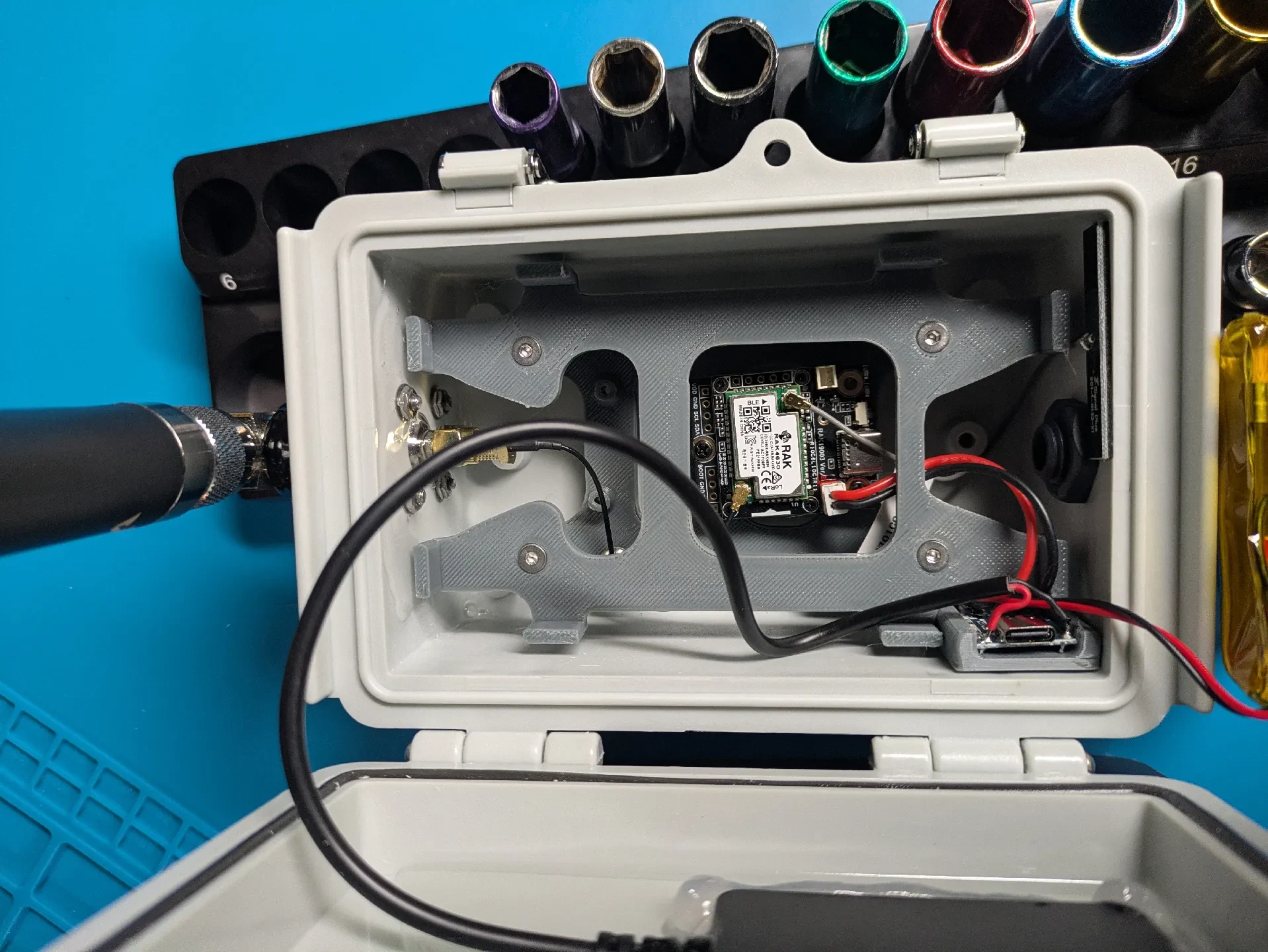

Добавлен дополнительный лоток для аккумулятора для лучшего зазора. Это аккумуляторный лоток, который я бы рекомендовал использовать для распределительной коробки 5,9 x 3,9 x 2,8 дюйма (предпоследнее фото)

Оригинал

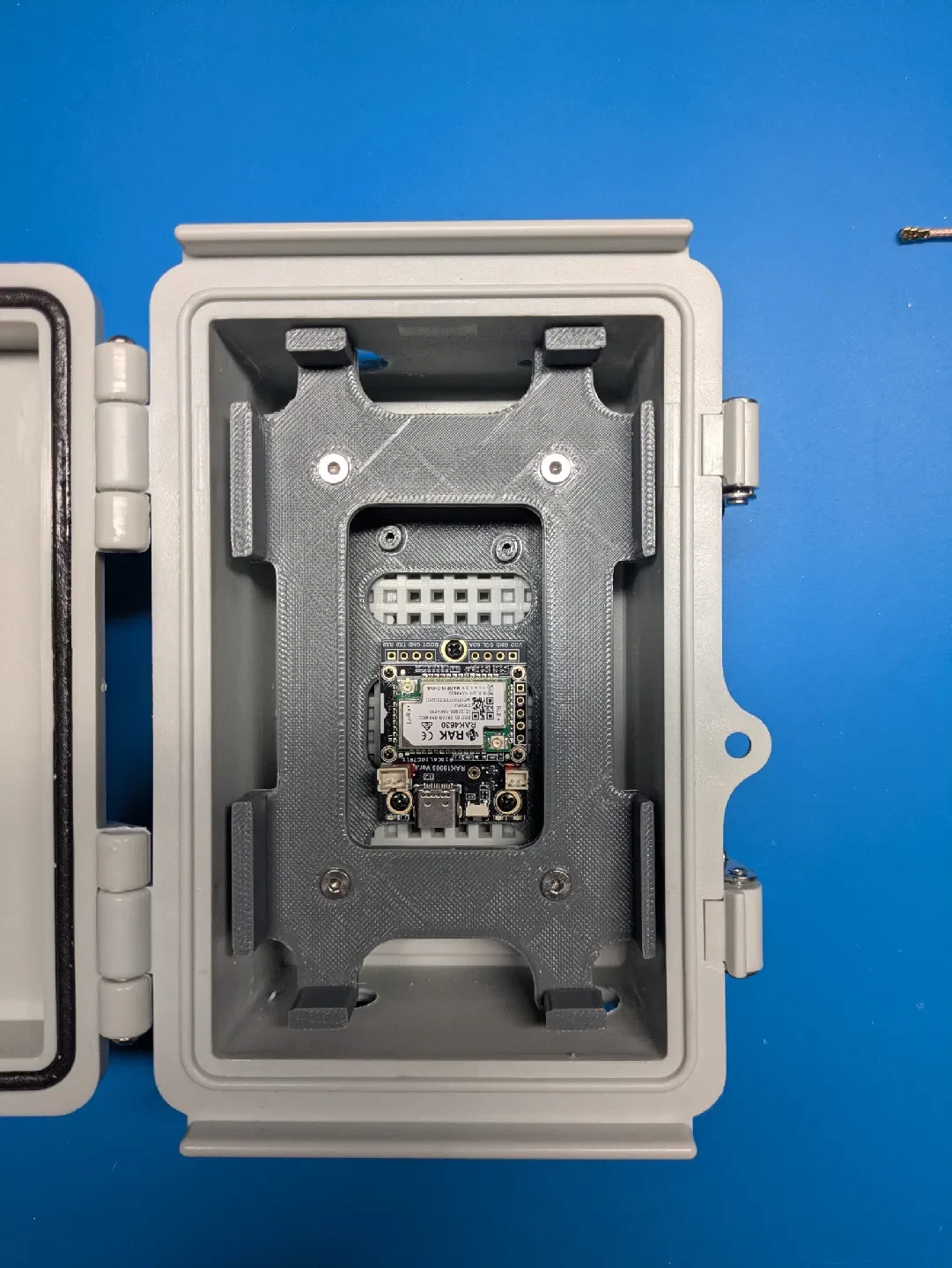

Наименьший размер, в который поместится этот комплект кронштейнов, — 5,9 x 3,9 x 2,8 дюйма (последнее фото).

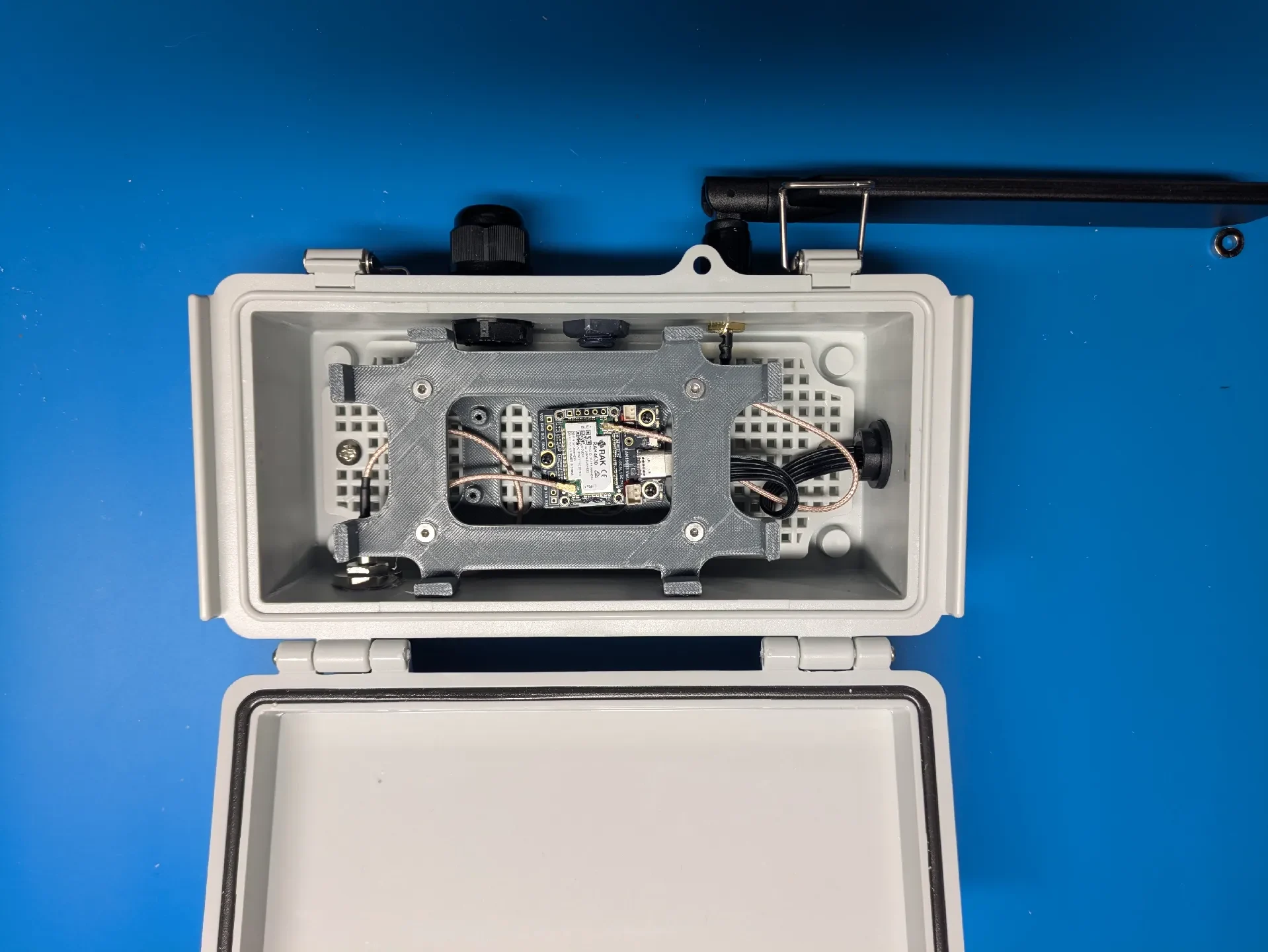

Если вы планируете добавить другие эл��менты, как это сделал я, я бы рекомендовал использовать распределительную коробку размером 7,9 x 3,9 x 2,8 дюйма или больше.

Для установки RAK19003 или RAK19007 вам понадобятся винты M2,5x4, входящие в комплект поставки платы.

Вам понадобится 8 M3x6, чтобы прикрепить кронштейн к распределительной коробке и лоток для аккумулятора к кронштейну.

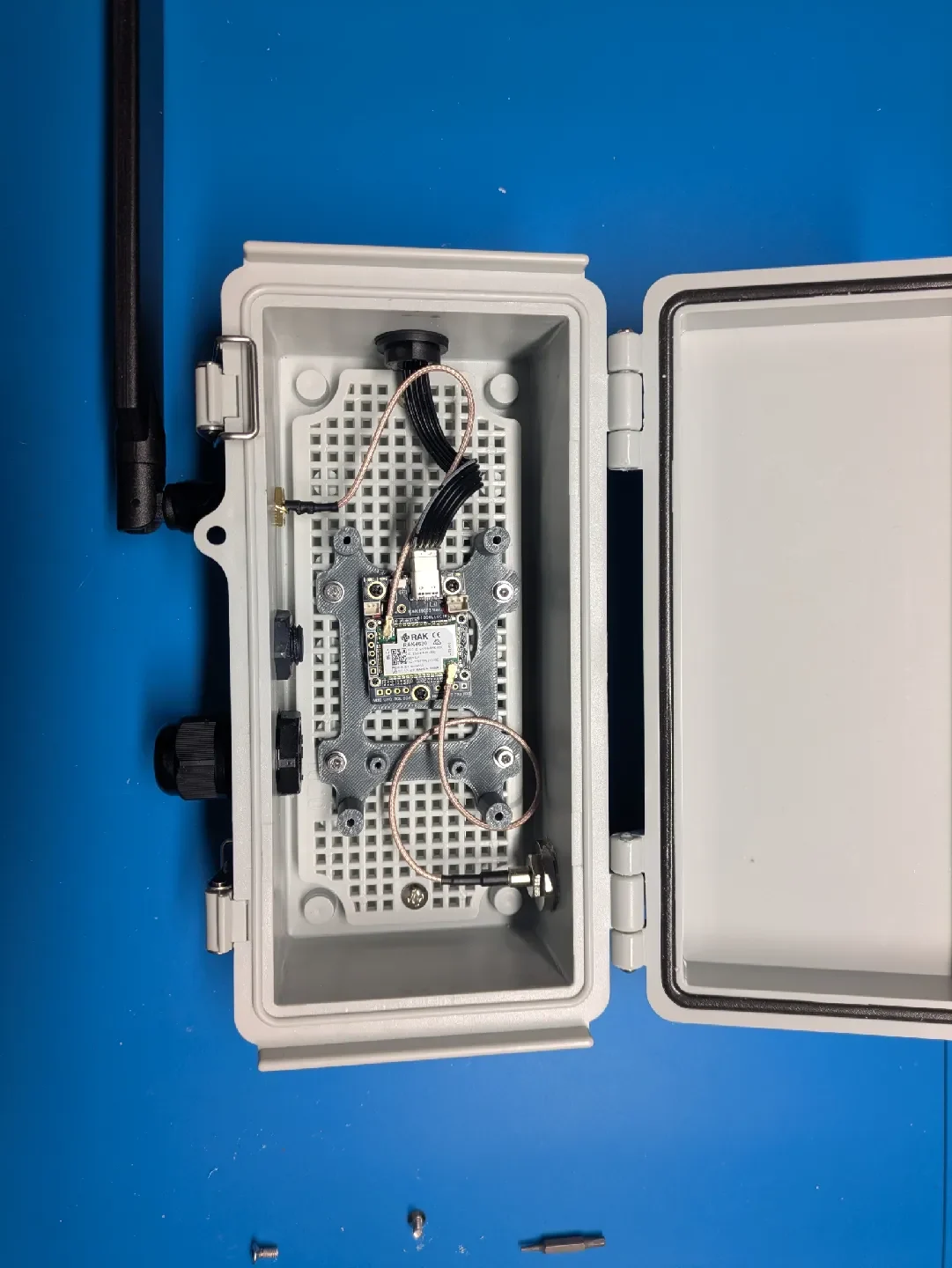

Кронштейн RAK можно прикрепить к монтажной пластине, которая поставляется с распределительной коробкой, или без монтажной пластины.

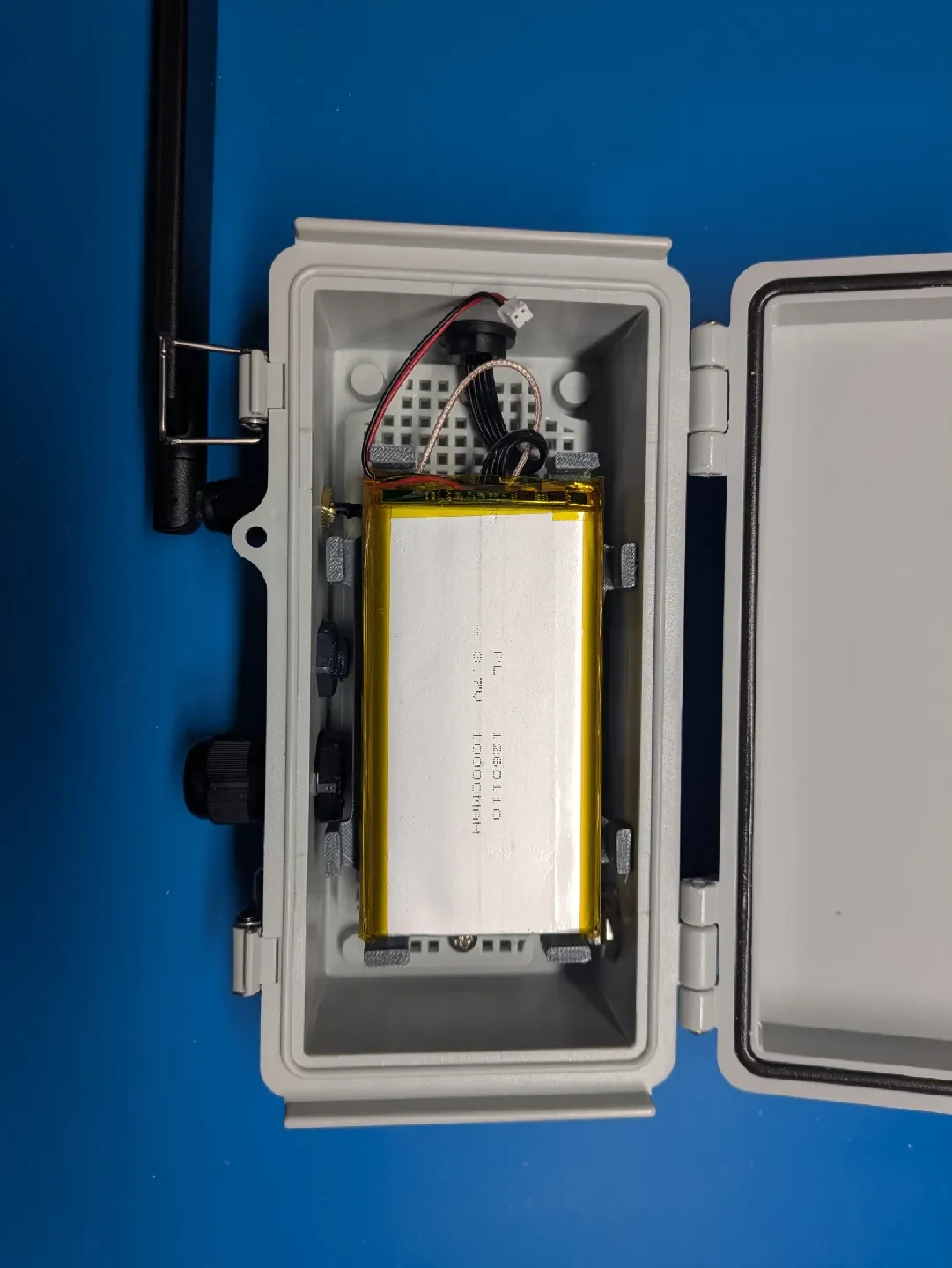

Батарейный лоток вмещает аккумулятор размером от 2,6 x 1,25 дюйма (66 x 32 мм) до 4,6 x 2,65 дюйма (118 x 68 мм). На фотографиях я использую аккумулятор емкостью 10 000 мАч. Для крепления аккумулятора к лотку используйте ремешок на липучке или что-то подобное.
