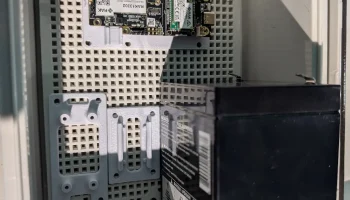

Rak 1w Booster 3401 - 19007 13302 1w Booster Крепление эл...

Новинка добавила несколько новых файлов версий, которые должны позволять штабелировать вспомогательную электронику с помощью стоек между слоями, а также более тонкое крепление Rak 3401 и зажим для надежного крепления антенны. 26.04.26

Монтажные кронштейны для электрических шкафов с шагом сетки 5 мм.
Винты 3 мм. * Новые файлы 23.03.26, винты 2,5 мм.

*Руководство по коаксиальному кабелю еще не тестировалось, но может подойти. Забыл сохранить отдельно.

Распечатайте в ASA или на материале по вашему выбору.

Крепление усилителя 1 Вт имеет выступы для поддержки кабеля 13302 5v_ex и дополнительную поддержку под разъемом LoRa для дополнительной поддержки при подключении соединения UFL. Зазор 5 мм под платой для других датчиков/модулей + поток воздуха. также можно использовать с обычным RAK Wisblock

Планирую добавить:

вентиляционные отверстия корпуса

направляющие/фрезерные детали для проволоки для чистой сборки

18650 монтаж

универсальный монтаж

Сепаратор/крышка аккумуляторной батареи SLA/AMG для отдельной вентиляции

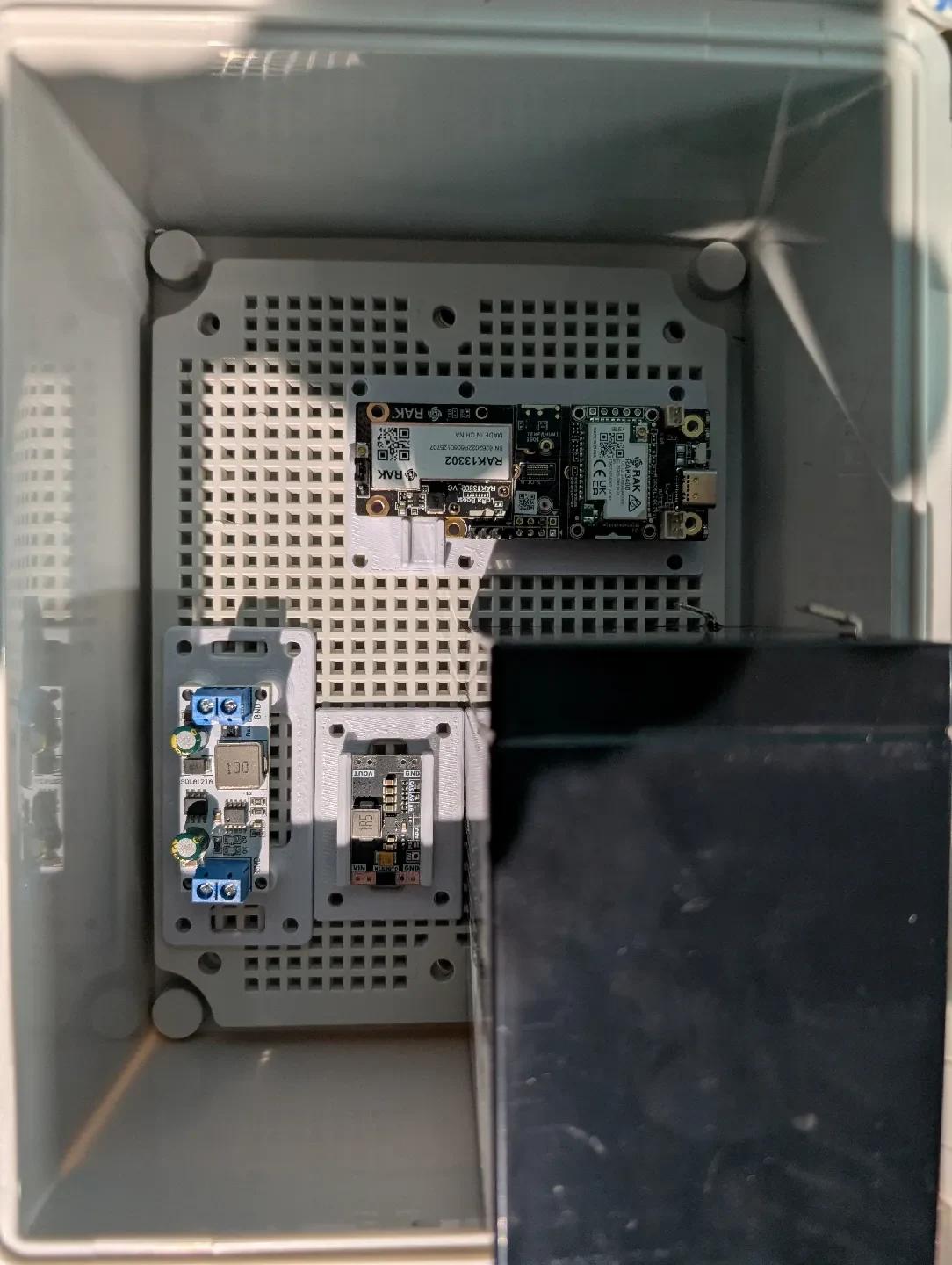

Также в комплект поставки входят крепления для электроники для свинцово-кислотного зарядного устройства MPPT на 12 В https://a.co/d/0bRq4xK2.
Расстояние между отверстиями 16x42 мм

и понижающий/повышающий модуль 5 В https://a.co/d/0gG8mchl
Компрессионная посадка 30x16 мм.

направляющая для антенного провода, опять же, еще не проверяла установку, если версия выше, чем v3, вероятно, она будет хорошей, я обновлю ее, как только смогу. Используйте стяжки для проводов, чтобы удерживать коаксиальный кабель на месте. Удален

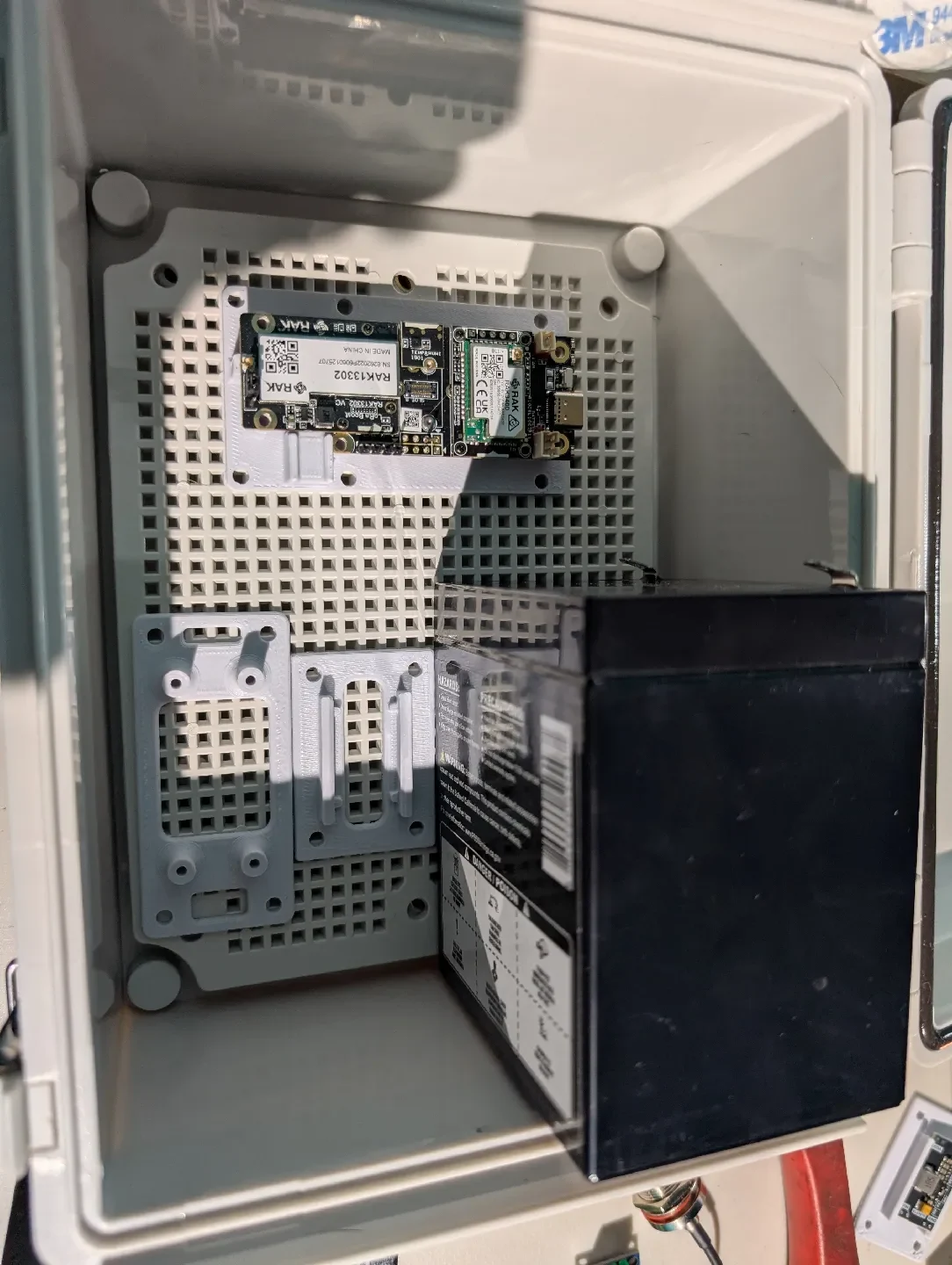

предназначен для размещения в этой коробке размером 8,6 x 6,6 x 4,3 дюйма https://a.co/d/04BoXOnX

с этой батареей https://a.co/d/0dsPyut4 повернутой боком

*Фото добавлю позже
