Простой чехол Heltec V4 / аккумулятор 3000 мАч / GPS l76k...

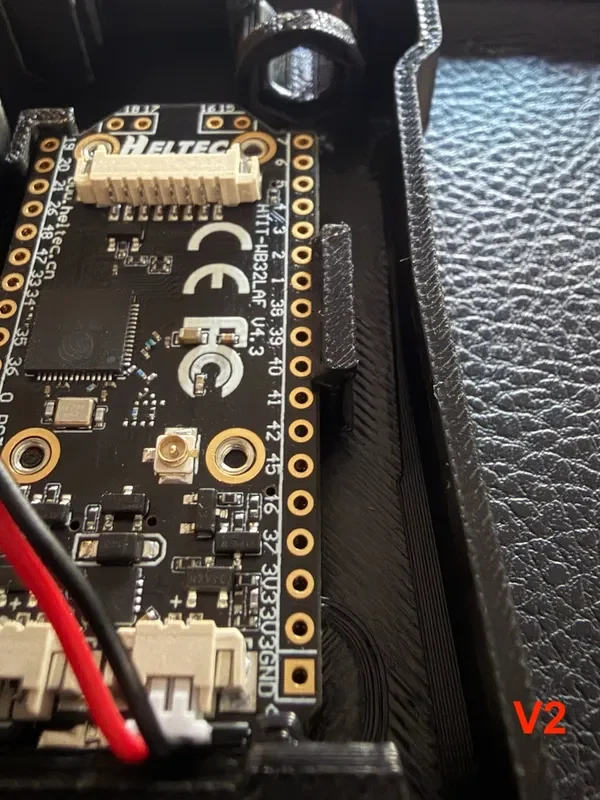

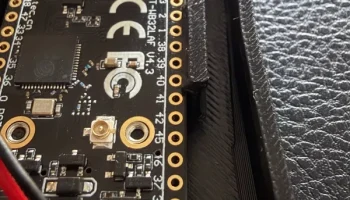

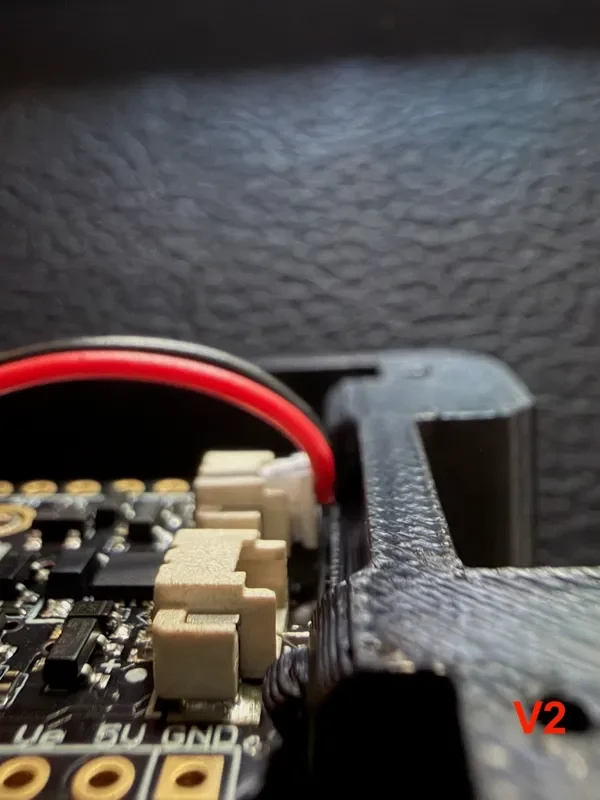

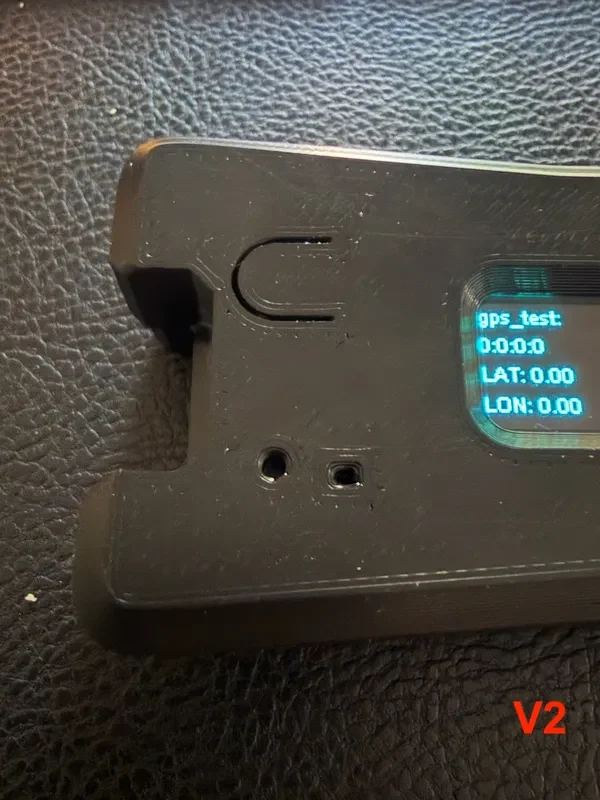

Обновление V2: нижняя часть интегрирована с корпусом корпуса, для сброса используется штифт вместо нижней части, добавлен зажим для платы (дополнительный зажим больше не нужен), дополнительное место для кабеля аккумулятора, просто загрузите файлы v2.

Предназначен для Heltec WiFi LoRa 32 (V4) с поддержкой модуля GPS.
Аппаратное обеспечение: аккумулятор 3000 мАч, печатная плата, антенна, GPS-модуль (L76K). Требуются три самореза M2×8.
Я использовал поддержку, потому что в основном печатаю из ABS, но думаю, что корпус можно напечатать и без поддержки, используя PLA.
Я также использую поддержку для печати кнопки, чтобы видимая часть кнопки выглядела лучше (касающаяся кровати).

Зажим для доски может быть трудно закрепить, и это сделано намеренно.

Чтобы собрать его, я обнаружил, что сначала подключаю антенну ipex, gps и батарею к плате, а потом уже вставляю гнездо антенны в корпус, gps и т.д.
