Корпус для электростанций среднего напряжения G2 / Кроншт...

Примечания по емкости

Я не рекомендую использовать эту конфигурацию в ее нынешнем виде. Емкости ячеек 3 Ач в BCPB2 достаточно только для работы G2 в течение примерно 3 дней без солнечного света. Если для вас это приемлемо, смело используйте кронштейн. Но я не планирую продолжать использовать эту установку снаружи и собираюсь создать новое решение с батареей большего размера (например, 3S2P или 3S3P).

Подробности

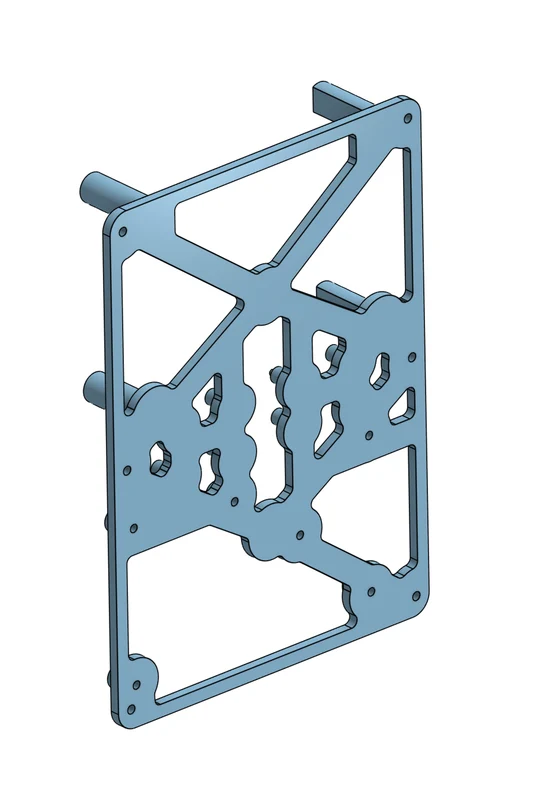

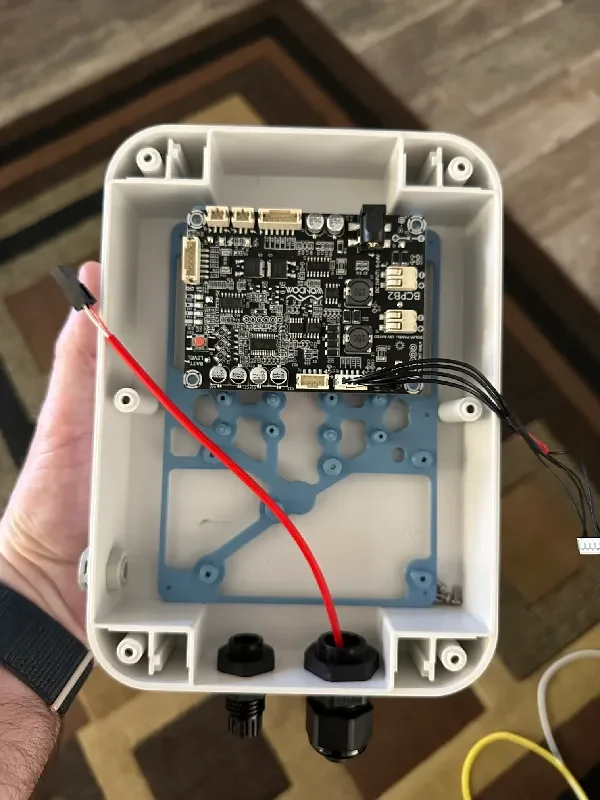

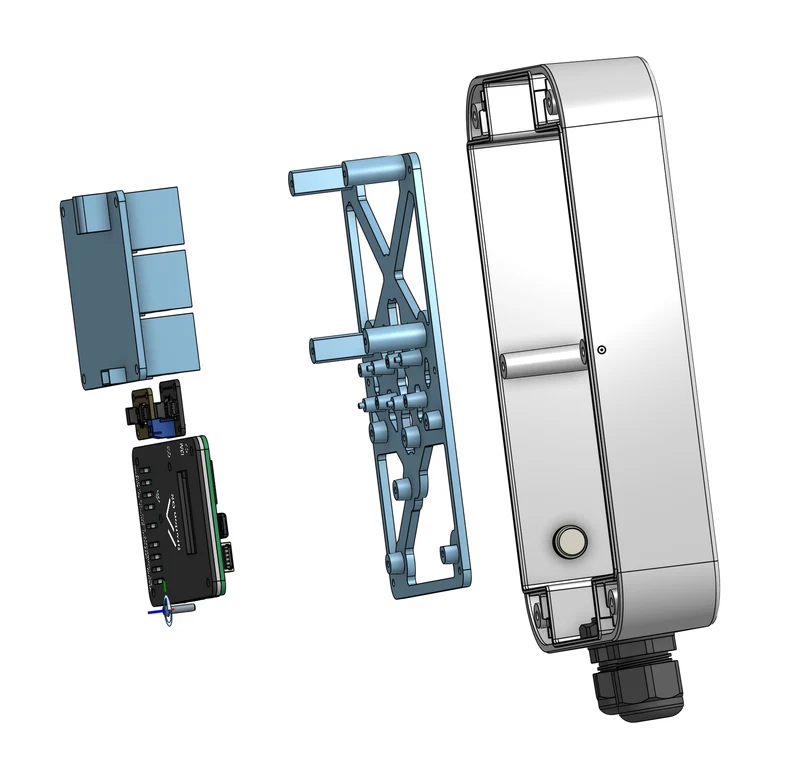

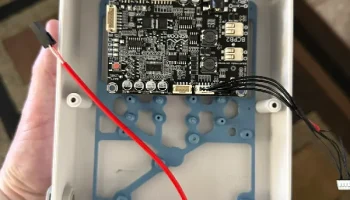

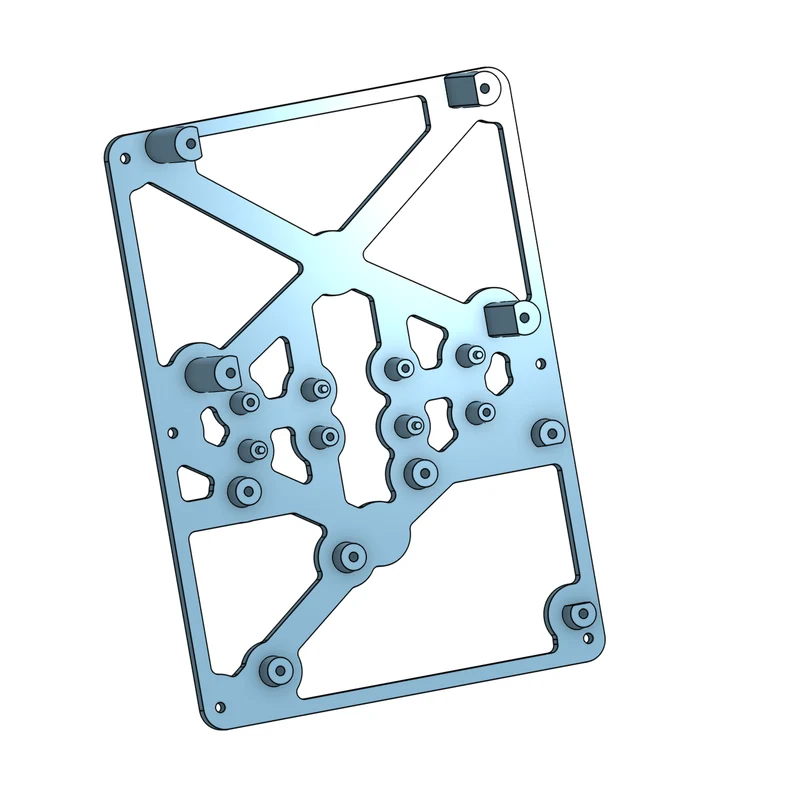

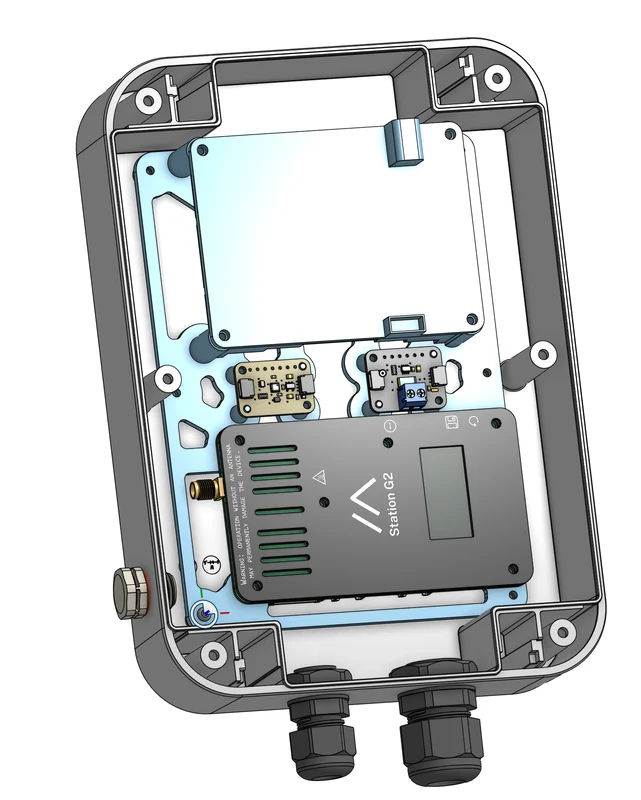

Кронштейн для корпуса Voltaic Medium, позволяющий установить Wondom BCPB2, Station G2 и дополнительные датчики Adafruit INA219 и BME680 STEMMA QT.

Вам понадобятся несколько винтов в дополнение к тем, которые идут в комплекте с корпусом Voltaic:

4 x M3 (от 5 до 10 мм) для BCPB2
6 x M3 (от 8 до 12 мм) для станции G2
4 винта от оригинальных монтажных плас��ин корпуса Voltaic для датчиков STEMMA QT, если они используются.
6 x M2,5 (8 мм или 10 мм с использованием прилагаемых печатных шайб, чтобы они не доходили до дна) для крепления кронштейна к стойкам корпуса. Если хотите, вы можете распечатать версии с надписью «Стиральная машина в комплекте», чтобы включить шайбу в распечатку.

В дополнение к винтам вам также понадобится очень гибкий LMR-195 (Time Microwave UltraFlex или другой многожильный центральный проводник) и адаптер SMA с углом 90 градусов. Это делается для того, чтобы кабельный ввод плотно прилегал к разъему SMA на станции G2. Я использую ABR195W-UF с https://abrind.com/cable-overview-abr195w-uf-pn195wf.

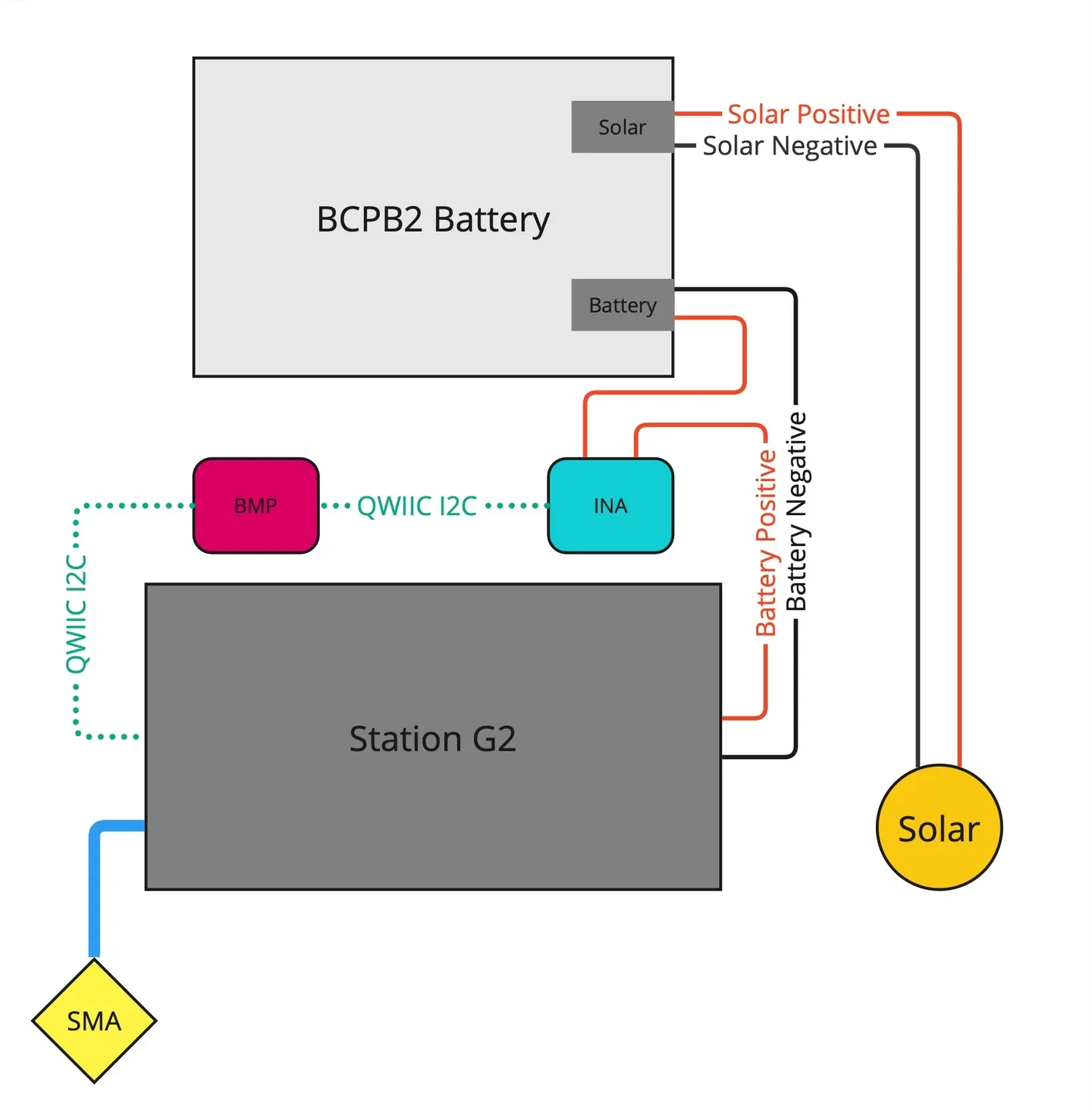

Силовой кабель от BCPB2 до станции G2 был изготовлен мной по индивидуальному заказу. Вы можете взять 4-жильный провод JST PH 2 мм (который также входит в комплект кабелей BCPB2, если он у вас есть) и 5-жильный провод JST ZH 1,5 мм, чтобы сделать свой собственный. Помните о положительных и отрицательных отведениях на обоих, поскольку отведения обычно не имеют цветовой маркировки.

Распечатайте из PETG или пластика лучшего качества, предназначенного для использования на открытом воздухе, если вы будете использовать его на открытом воздухе. Я также сделал 3 периметра и 30% прямолинейное заполнение.

Исходная модель САПР на https://cad.onshape.com/documents/c2e16016d1bf436de06357a8/v/e601e597ea965b6cfd 7806ec/e/8e2e3b747916a44ee6a2bb00?renderMode=0&uiState=66cf7d56e174fa7caf5bb941

Обновления
22.09.24 V2: Немного изменил геометрию вокруг разъема SMA, чтобы его было легче вкручивать. Сдвинул G2 немного вправо, чтобы тоже в этом помочь. LMR-240 оказался слишком жестким, поэтому я изменил инструкцию, указав только многожильный гибкий LMR-195.
24.11.24 V3: Добавлена ​​конфигурация новой платы питания INA3221 STEMMA QT с 3 каналами. Также добавлены версии со встроенными шайбами ​​по углам. Обязательно выберите правильный кронштейн для датчика и длины винта, который вы собираетесь использовать!
