чехол fakeTec 18650
Почему
Этот кейс был создан для этого семинара: https://hacklabbo.indivia.net/hackordiye25/programma/#workshop-assembla-il-tuo-nodo-lora (отсюда и «HoD 2025» на одной из трех крышек), где мы предоставим 20 комплектов для создания портативного узла fakeTec для распространения нашей сети и заражения заинтересованных людей.

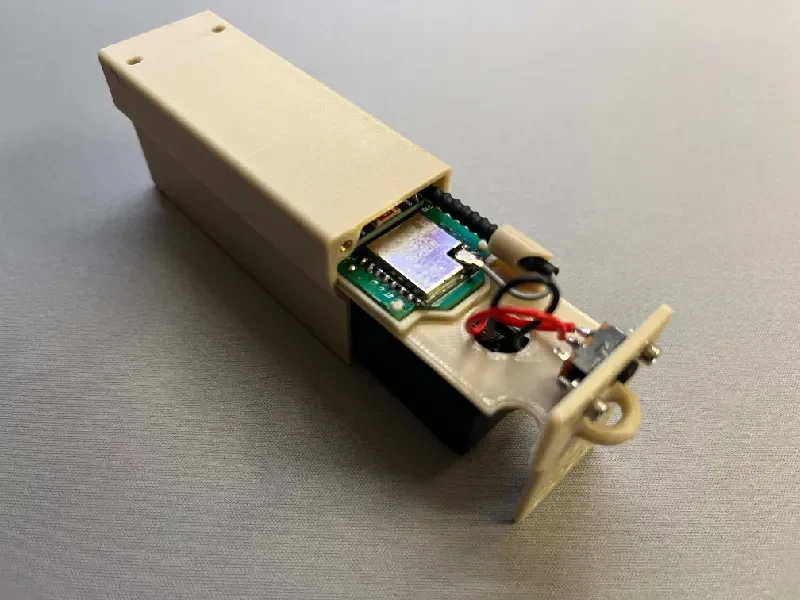

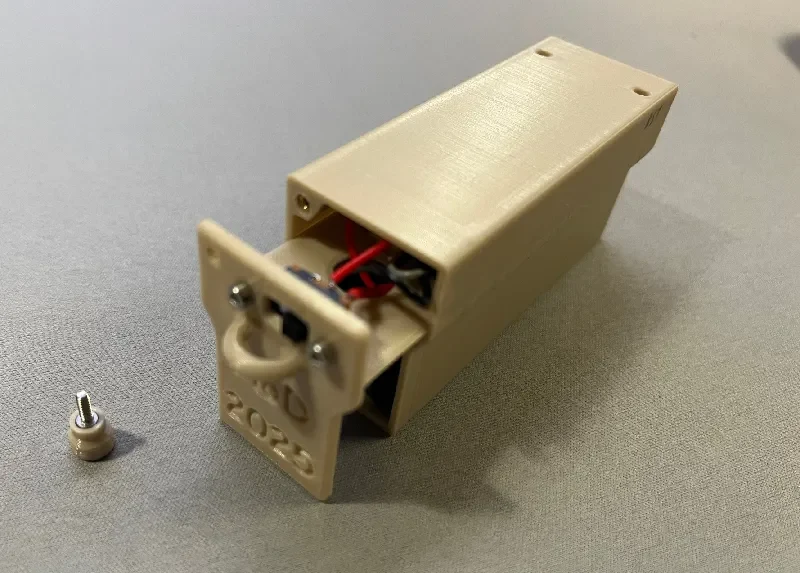

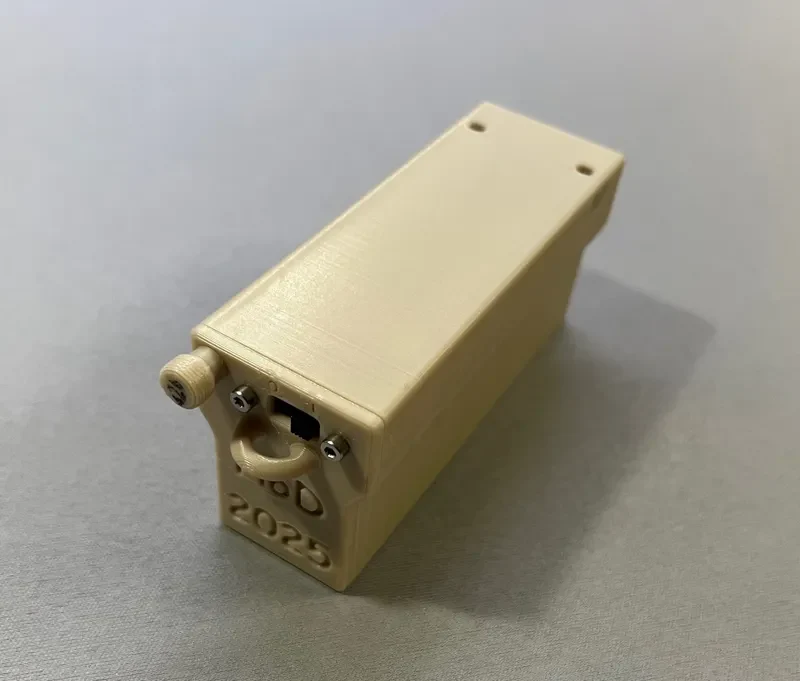

Примечание: фотографии распечатанного узла представляют собой более старую версию (v26) реальных файлов и улучшенную версию (v30).
Общая информация

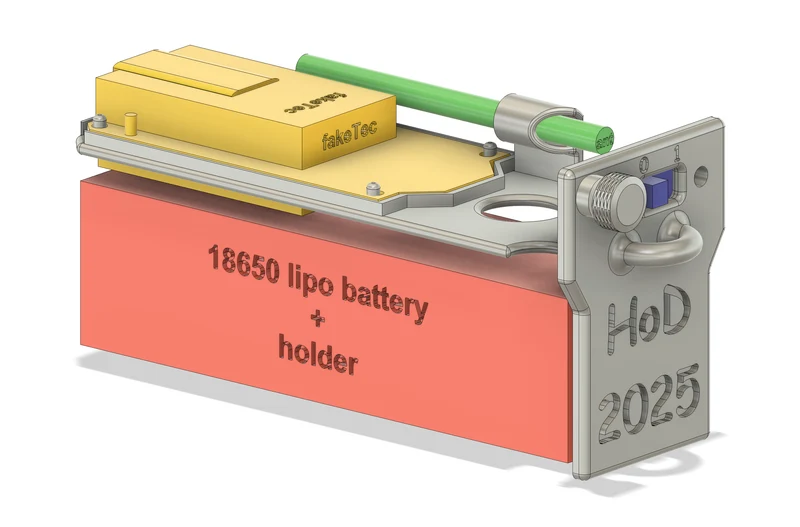

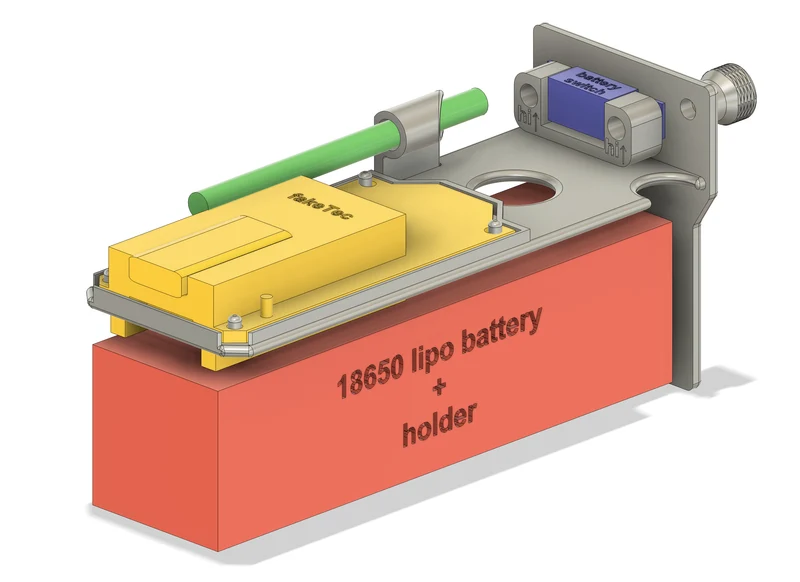

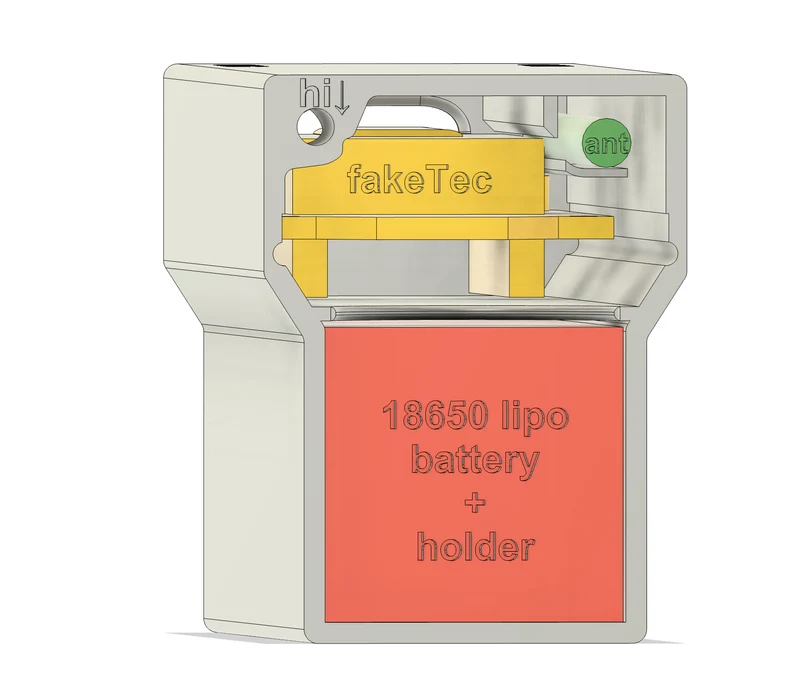

дело содержит:

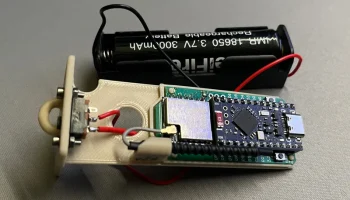

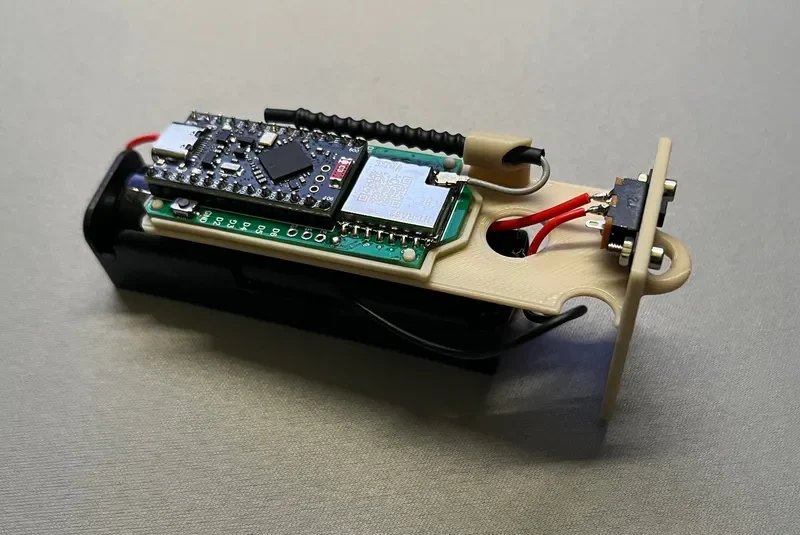

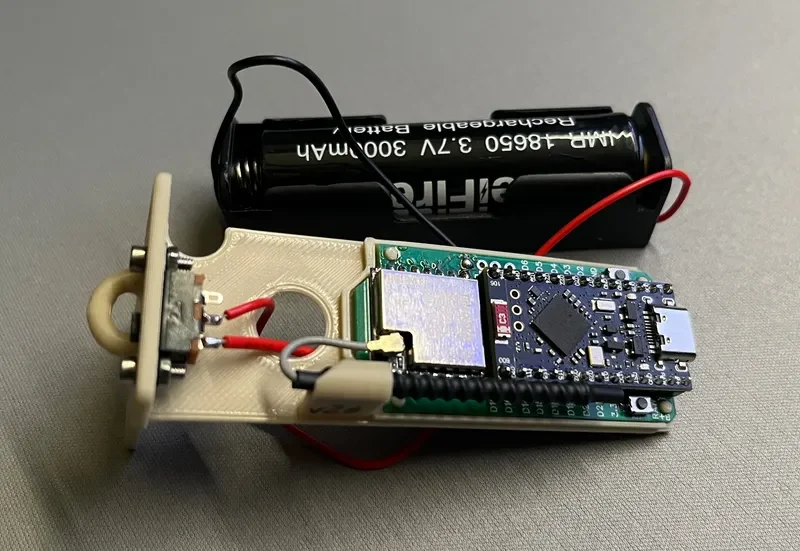

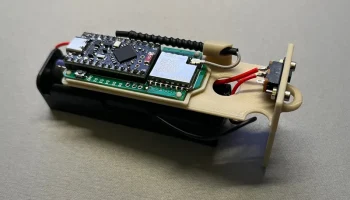

Плата faketec v3 + NRF52 + модуль lora
маленькая антенна
18650 держатель
переключатель батареи
TODO для следующей ревизии:
проверьте, помещается ли BMS для аккумулятора в батарейном отсеке или над ним
добавьте разъемы JST, чтобы снять батарею
экспортируйте отдельные компоненты, чтобы их можно было просмотреть в средстве 3D-просмотра на этом сайте.
Печать
печать была спроектирована таким образом, что вам не понадобится никакая поддержка, вы можете распечатать ее следующим образом:
Я использую eSUN PLA+ со следующими настройками печати:
Бамбу А1 Мини
профиль: прочность 0,20 мм
Прочность: стены: 4
другие настройки: по умолчанию для eSUN PLA+
текстурированная пластина PEI
скорость печати как 50%, так и 100% не приводит к летанию корпуса (что очень тяжело)
с этими настройками общая необходимая нить составит 34 г = ~ 0,50 евро за коробку + потребляемая мощность.

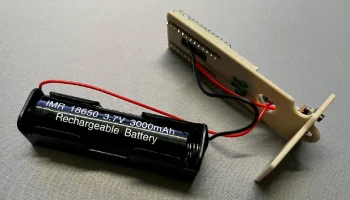

результат с хорошо высушенной нитью хороший, на фотографиях вы видите нить цвета кости, которая была не очень сухой, поэто��у с ней были некоторые проблемы.
Я использую PLA+, потому что его легко печатать, как PLA, но он имеет много свойств, таких как PETG, например, термостойкость, и в какой-то момент эта штука будет генерировать тепло, перезаряжая батарею.
спецификация
или «спецификация материалов»
В этом руководстве считается само собой разумеющимся, что вы знаете, как построить и уже имеете базовый узел fakeTec (предпочтительно v3) (https://github.com/gargomoma/fakeTec_pcb). Единственное, что вам нужно сделать, это собрать NRF на печатной плате, используя разъемы, поставляемые с NRF, чтобы порт USB совместился:
для сборки корпуса вам понадобится:
3 горячих вставки M2 (и инструмент для их установки)
https://it.aliexpress.com/item/4000232858343.html
M2 X D4.0 X L4.0 (или M2 X D4.0 X L3.0 должно подойти, но не проверено)
Подойдут 3 винта M2 длиной не менее M2x6 мм, но также длиной 10 мм.
https://it.aliexpress.com/item/1005009217210712.html
25шт М2, длина от 6мм до 10мм
выбираем шестигранную головку без накатки
Переключатель
https://it.aliexpress.com/item/1005008904067609.html
тип: к014а004-Г3
Антенна
https://it.aliexpress.com/item/1005006099597672.html
Запасные кабели для аккумулятора/переключателя
Держатель батареи
https://it.aliexpress.com/item/1005005084346241.html
Батарея BMS, если вы используете незащищенные элементы:
https://it.aliexpress.com/item/1005006724813699.html
18650 липо-батарея
Разъем JST 1,25 «папа» и «мама»
рассчитаны на ток 1 А, поэтому для нашей зарядки на 500 мАч вполне подойдет
https://it.aliexpress.com/item/1005006623051278.html
Инструменты:
нож xacto для обрезки деталей
Цианоакрилатный клей (например, Super Attack по-итальянски или обычный Cianoacrilato)
будьте очень осторожны с этим клеем, так как он очень хорошо склеивает кожу и глаза.
Паяльник с хорошим тонким жалом, не слишком тонким, но достаточно тонким.
Также приведу ссылки на заказанные нами детали для наших узлов faketec:
NRF52 хороший нано-совместимый
https://it.aliexpress.com/item/1005006446457448.html
Кнопка
https://it.aliexpress.com/item/4001317902663.html
тип: 3X4X2 мм 2-контактный
Модуль лора HT-Ra62
https://it.aliexpress.com/item/1005008549605642.html
Smd резистор для уровня заряда батареи
https://it.aliexpress.com/item/1005002991902748.html
Тип: 100шт 1М Ом 100шт 1М Ом
ИНСТРУКЦИИ
никогда не включайте узел без подключенной антенны! ты можешь поджарить радио
отверстия, отмеченные знако�� «привет» и стрелкой, вас не приветствуют, они сигнализируют отверстиям, куда поместить горячую вставку!
1: возьмите все напечатанные детали, вставьте и вытащите «полку» из корпуса, чтобы детали, которые притираются друг к другу, стали немного более гладкими.
2: попробуйте совместить детали, которые необходимо склеить: необходимы полка в пазу крышки, опора антенны в пазе на полке и ручка с винтом на регулировочном винте.
детали должны скользить в своих пазах, но по возможности оставаться в посадке
3: склеиваем детали: ап
