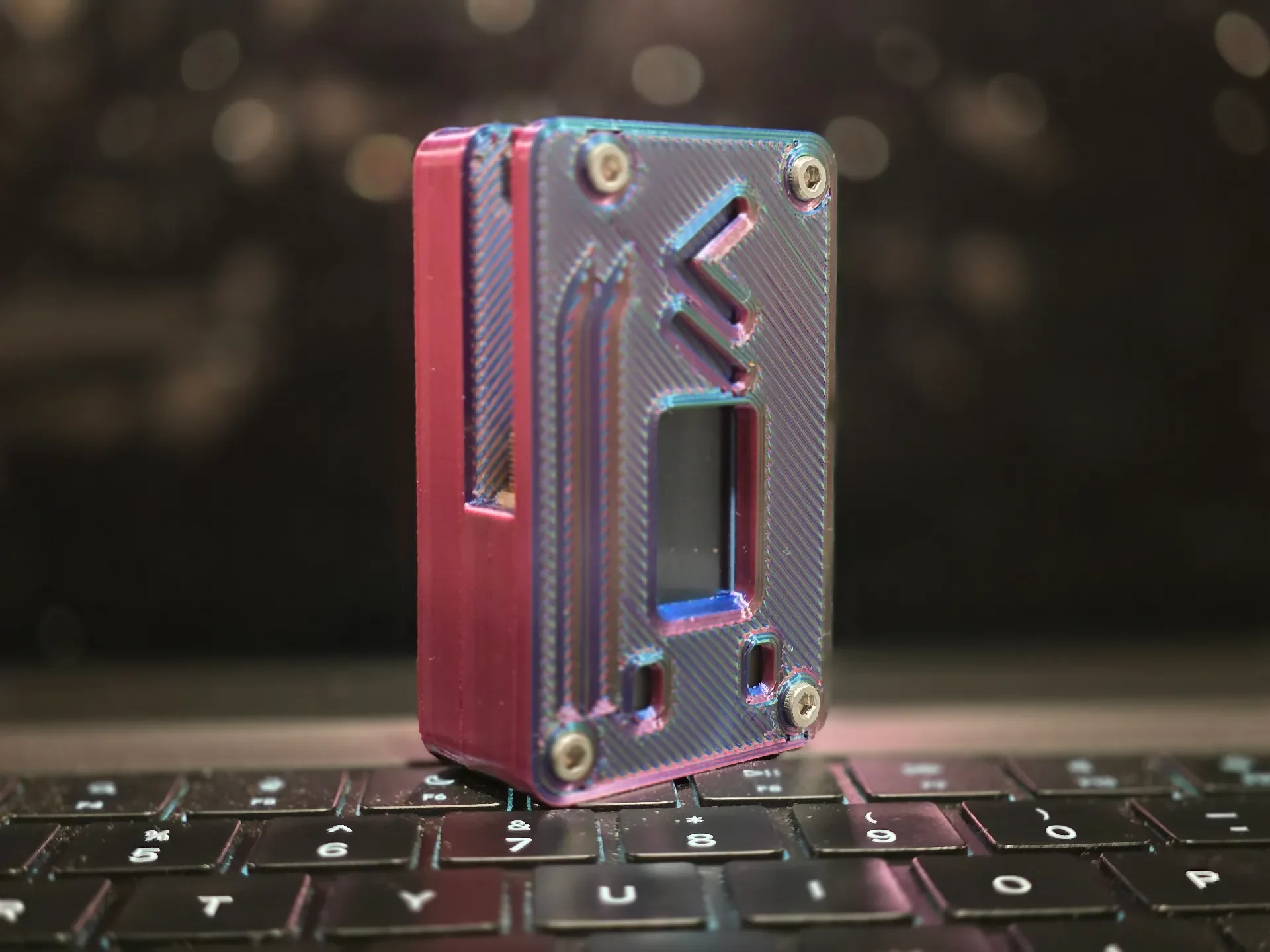

Heltec T096 Мини 1000 мАч
Очередной корпус Т096… Пытаюсь сделать самый маленький и функциональный корпус. Этот короче, чем модульная линия, и в нем находится пикантная подушка емкостью 1000 мАч, возможно, 2000 мАч.
Все они находятся в стадии альфа-тестирования, просто хотелось что-нибудь придумать для этого нового устройства.
Пожалуйста, предлагайте советы, изменения, настройки и настройки печати. Я создал все это в Tinkercad, оооочень… да.
У меня нет конкретных настроек печати, так как это все прототипы и быстрые распечатки. Я рекомендую PETG или что-нибудь прочнее шелкового PLA.
Мои текущие настройки: сопло 0,6 мм при высоте слоя 0,16 мм. 0,3 мм печатает нормально.
Допуски довольно жесткие: сторона USB сначала вдвигается под углом 45 градусов, а затем выдвигается сторона антенны.
T096 Мини 1к
Батарейный отсек на основе 603449 Lipo (фактические размеры отсека: 58 л, 42,75 Вт, 7D)
M3x20 мм и 4 гайки или резьбовые вставки.
Корпус из трех частей. Крышка, середина, задняя часть плюс 2 кнопки
Короткая кнопка находится заподлицо или чуть ниже крышки,
Кнопка +1мм, ну она сидит выше.
Аппаратное обеспечение
Гайки и болты М3. Только то, что у меня валялось. Сделано для крышек гнезд, но плоская потайная головка выглядит довольно хорошо. Возможно, придется подрезать некоторые болты или сделать их самостоятельно. Здесь могут подойти резьбовые вставки. дайте мне знать!?!
