Heltec T096 / Беспроводной трекер v2 21700 ячеек Mesh Nod...

Особенности:

Подходит для ячейки 27100 в эргономичном узле.

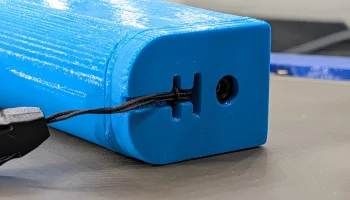

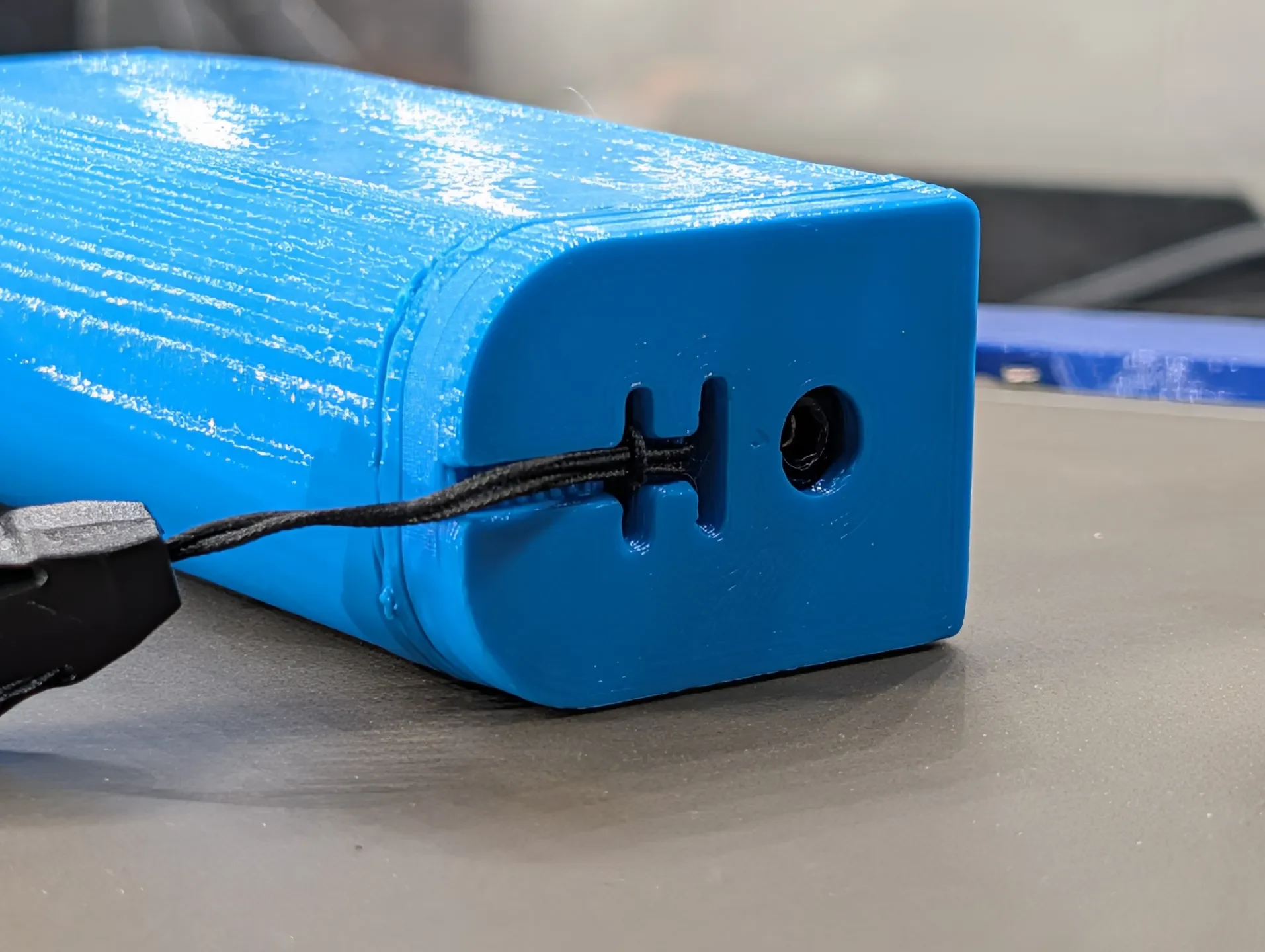

имеет петлю для шнурка с прорезью, поэтому шнур не раскачивается на столе

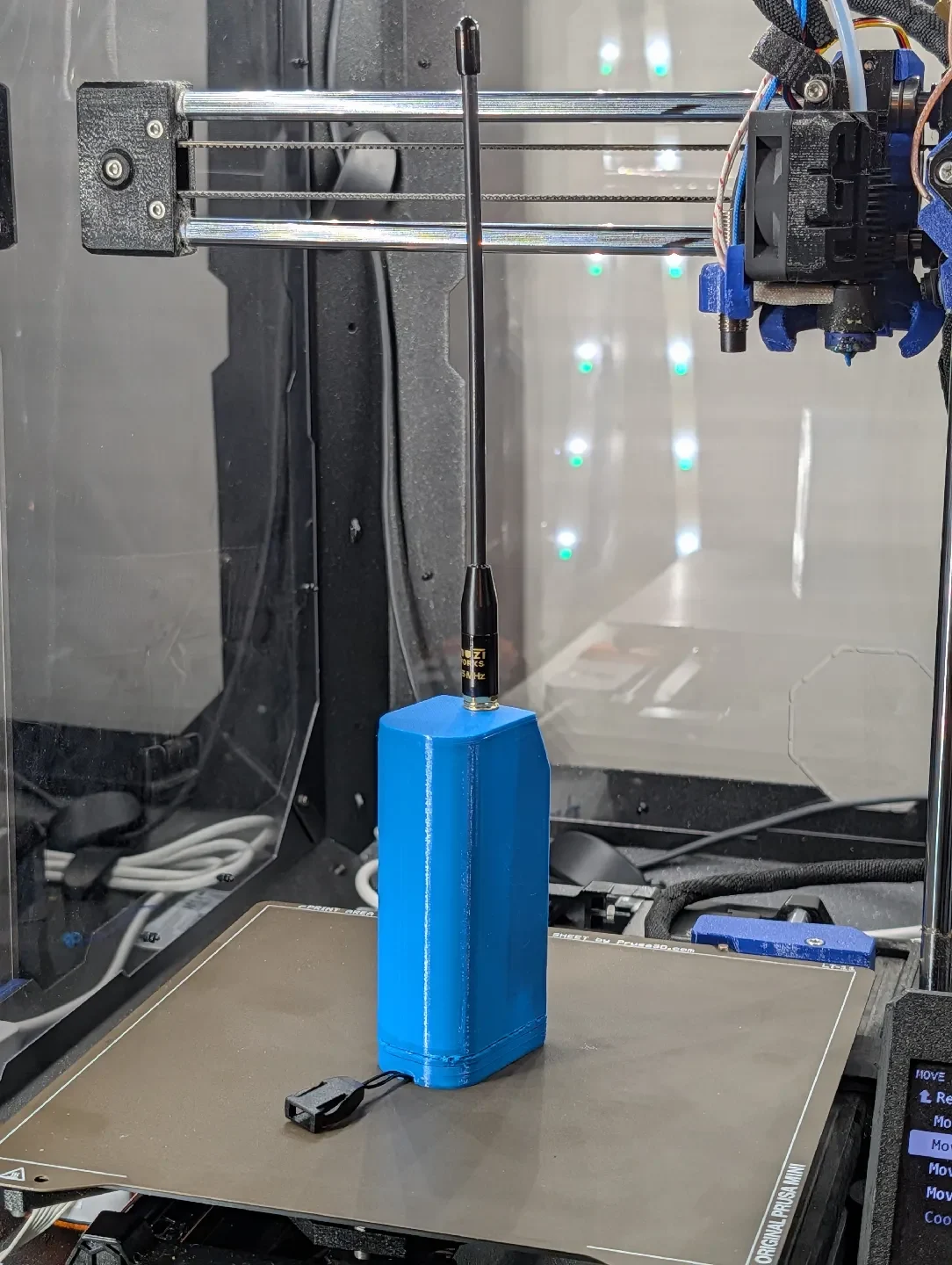

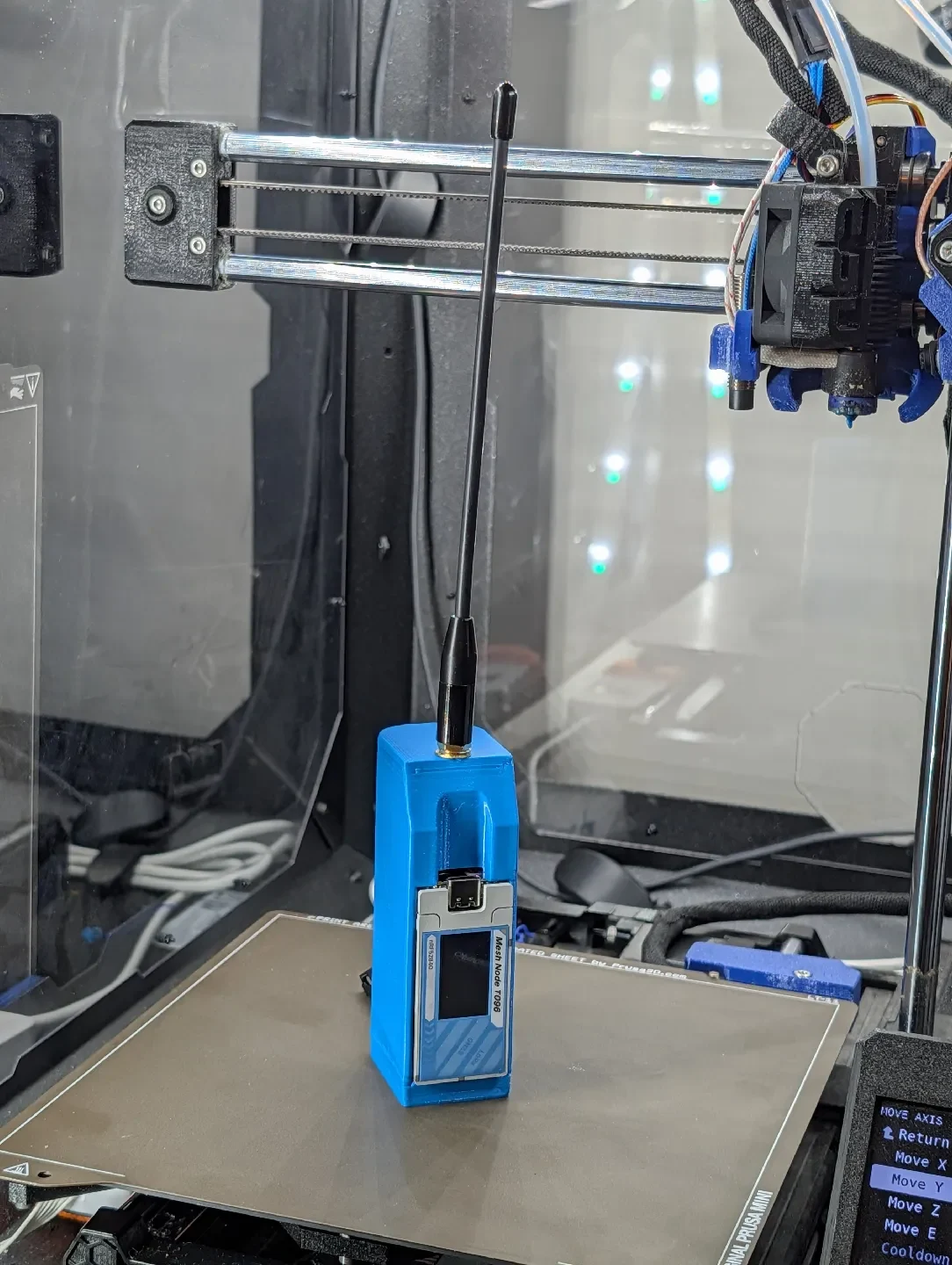

может заряжаться в вертикальном положении

Части:

1x 21700 верхняя ячейка с кнопкой

1x держатель батареи 21700 (работает)

1 пигтейл SMA (или RP-SMA, если у вас странная антенна, я думаю) — мой был 6 дюймов

1 болт M4x8 и гайка

вещи, которые идут в комплекте с T096 или WTv2

Шаги:

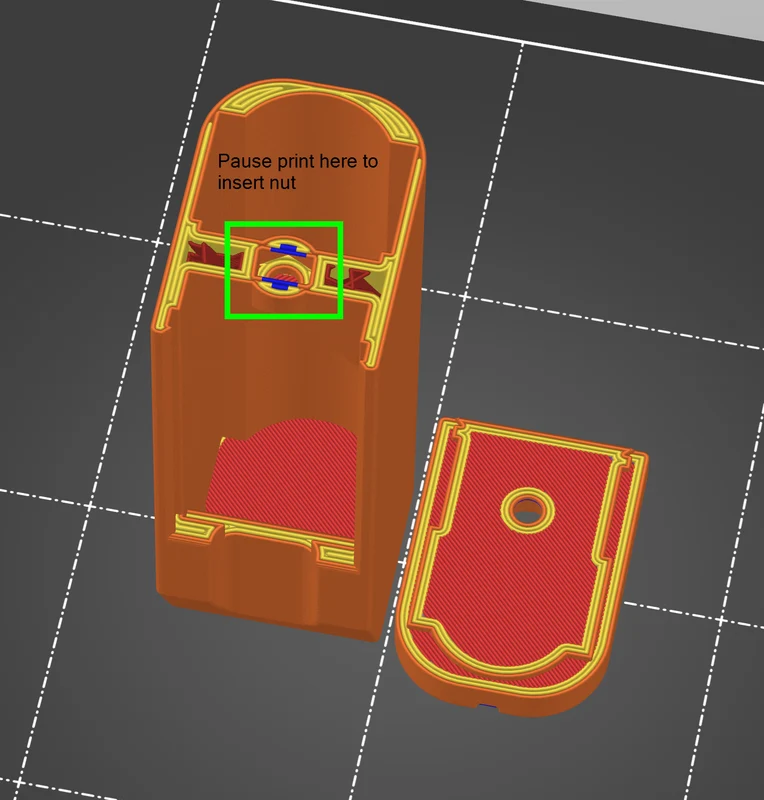

распечатайте обе детали, добавьте паузу, чтобы вставить гайку в верхней части корпуса.

сломайте выступы держателя батареи, пытаясь согнуть их назад. припаяйте провода, идущие в комплекте с Heltec, к + и — стороне держателя, минус — это сторона с большой угловой пружиной.

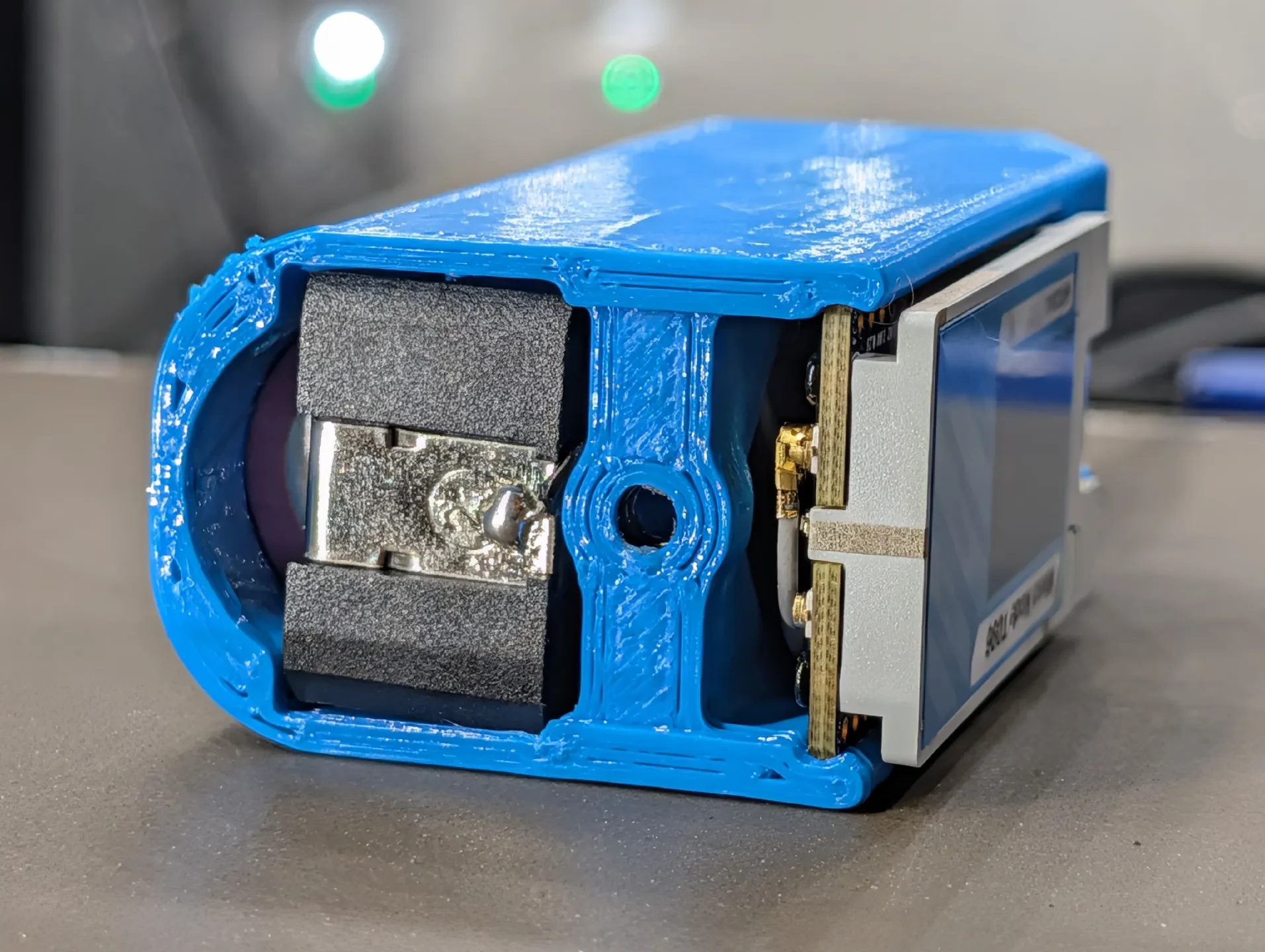

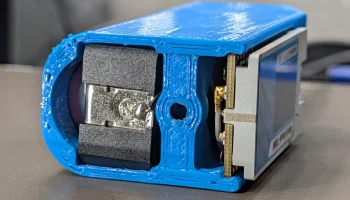

вставляя батарею и держатель в деталь, сначала вставьте вилку, а затем батарею. подключите антенну и аккумулятор к узлу, затем вставьте его в направляющую, сначала стороной USB.

прикрепите нижнюю крышку винтом
