Чехол для стартового комплекта RAK WisMesh 1 Вт + плата п...

Это базовый корпус для стартового комплекта RAK WisMesh 1 Вт и небольшой платы подачи питания USB-C.

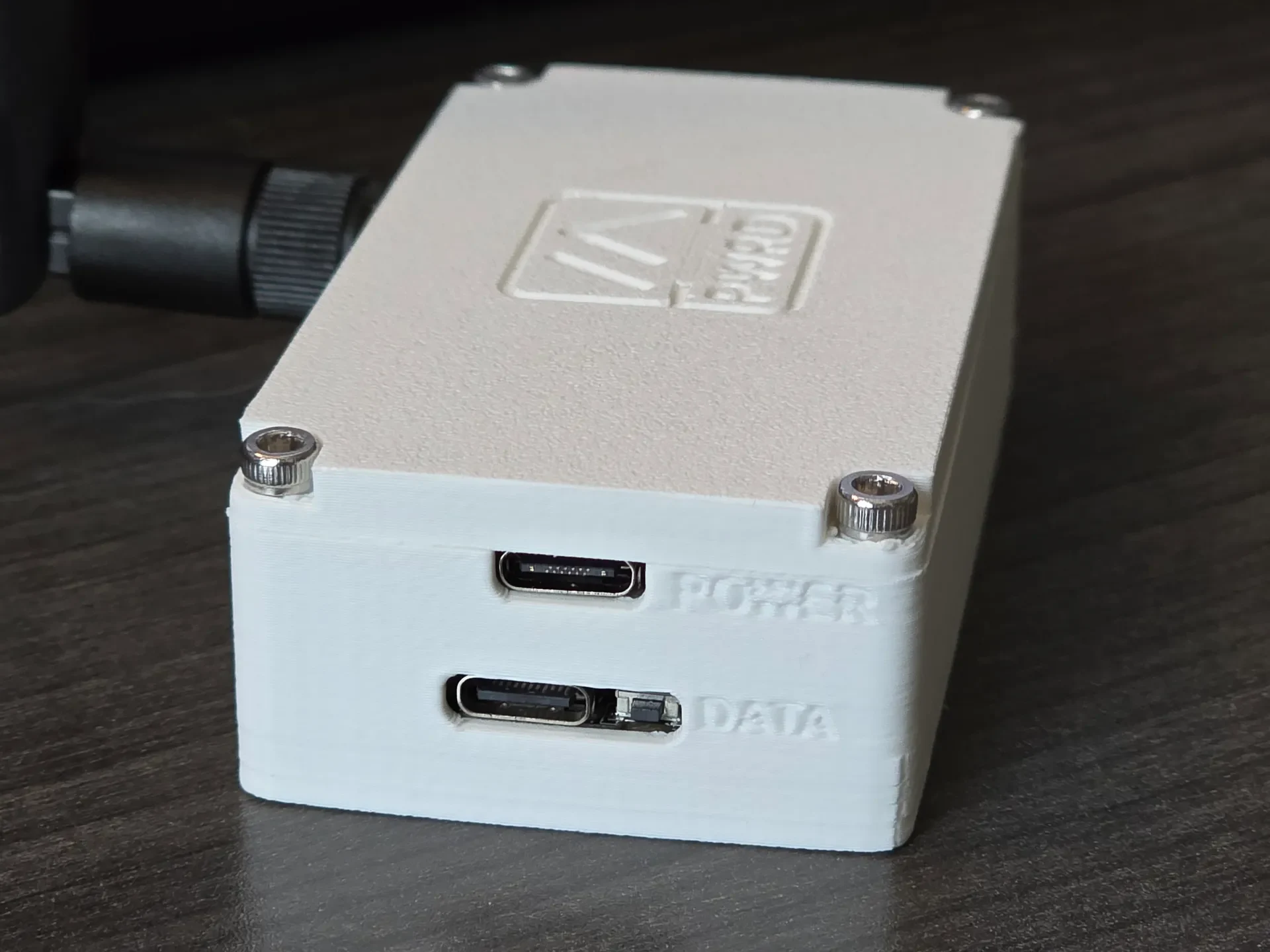

На Printables существует несколько корпусов RAK 1 Вт, но из тех, которые подключаются к внешнему источнику питания 5 В, который необходим для полной передачи мощности для этого комплекта, если вы не используете батарею, ни один из них, которые я видел, не делает это так чисто, как хотелось бы. Таким образом, в дополнение к комплекту RAK 1W в этом корпусе также есть место для отдельной платы подачи питания USB-C. Благодаря этому вы можете легко подключить RAK 1W через USB-C.

В этом чехле нет места для аккумулятора, потому что он мне не нужен в моем приложении. Это также одна из причин, по которой мне понадобилась плата USB-C PD.

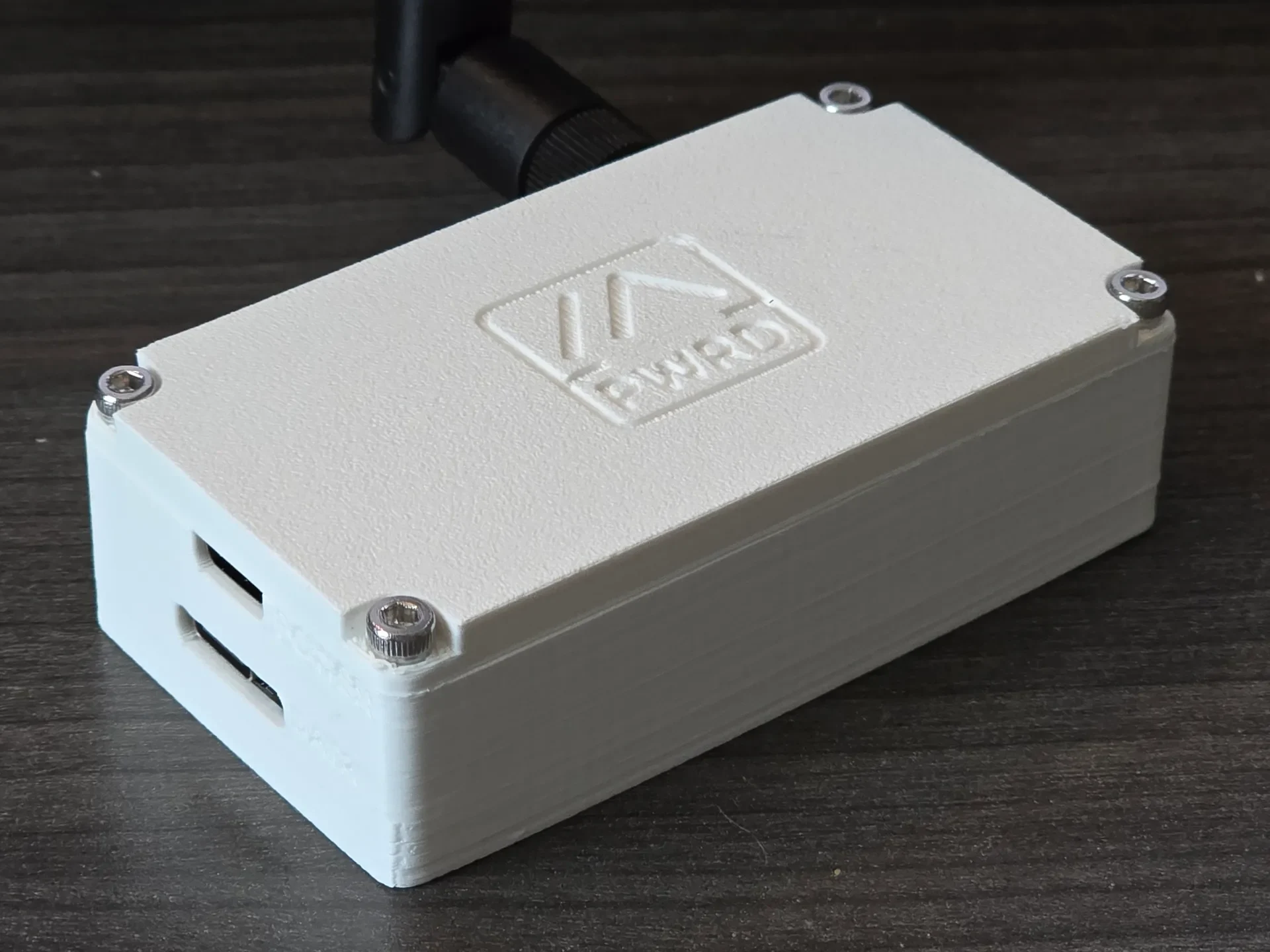

В комплект входят два варианта крышки: один с логотипом Meshtastic «M-PWRD», другой — без него.

В комплект входят два варианта основного корпуса: один с небольшим слотом для плоской антенны BLE, поставляемой в комплекте с RAK 1W, и другой без него.

В качестве основы для этой конструкции я использовал шаблон монтажной пластины RAK 1W от jm3000. Это было очень полезно.

Список материалов

Стартовый комплект RAK WisMesh 1W Booster

Плата подачи питания USB-C размером 20 x 30 мм, способная выдавать выходное напряжение 5 В. Я использовал этот конкретный продукт на AliExpress: https://www.aliexpress.us/item/3256808473992694.html.

4 винта M3 диаметром 6 мм с головкой под торцевой ключ

4 винта M2 6-8 мм с головкой под торцевой ключ

Печать заметок

Печать должна быть довольно простой. Распечатайте детали в ориентации, указанной в файлах модели. Вы захотите, чтобы ваш слайсер размещал автоматические опоры там, где он хочет. Вероятно, в отверстиях для винтов. Я напечатал свой из PLA, высота слоя 0,2 мм, с заполнением гироида 20%.

Сборка

Этот корпус был разработан с учетом конкретной платы USB-C PD, указанной выше. Другие могут не подойти.

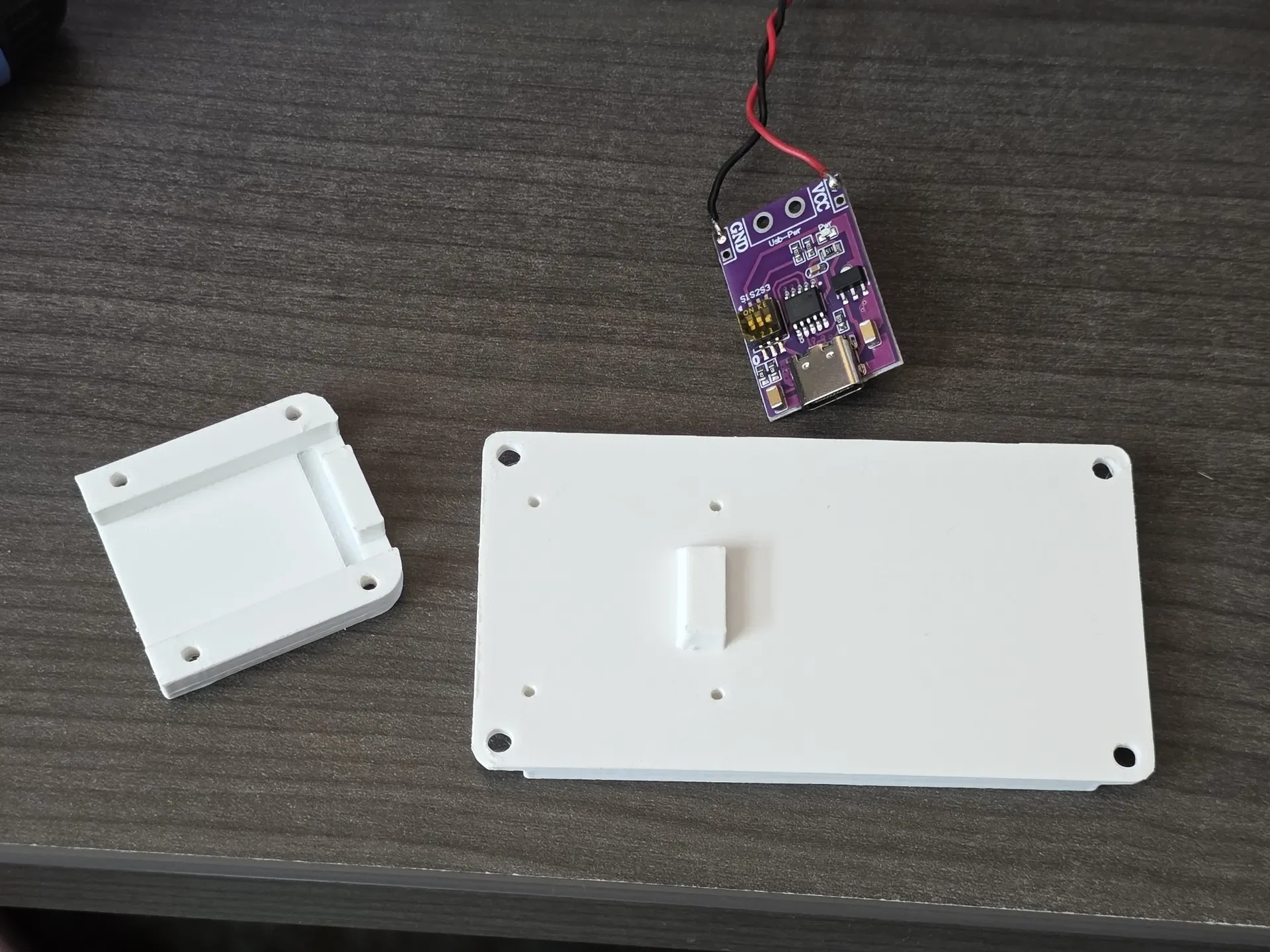

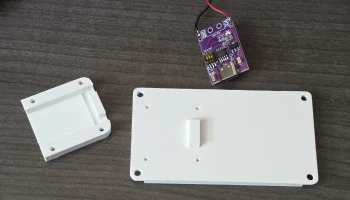

Распечатайте все три части (выберите одну крышку и один футляр).

Установите напряжение на плате USB-C PD на 5 В.

Установите перемычку питания на RAK 1W в положение «внешний».

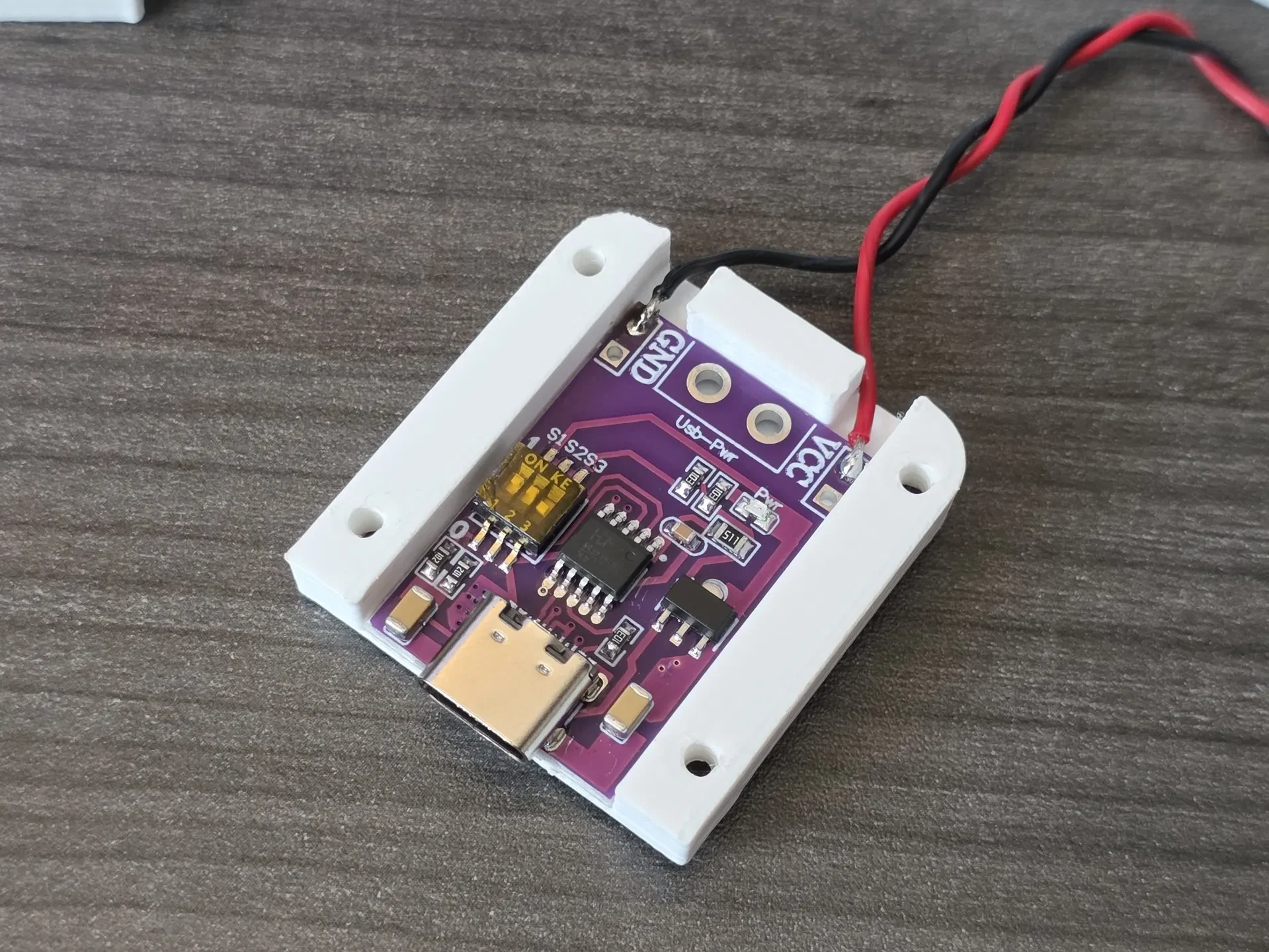

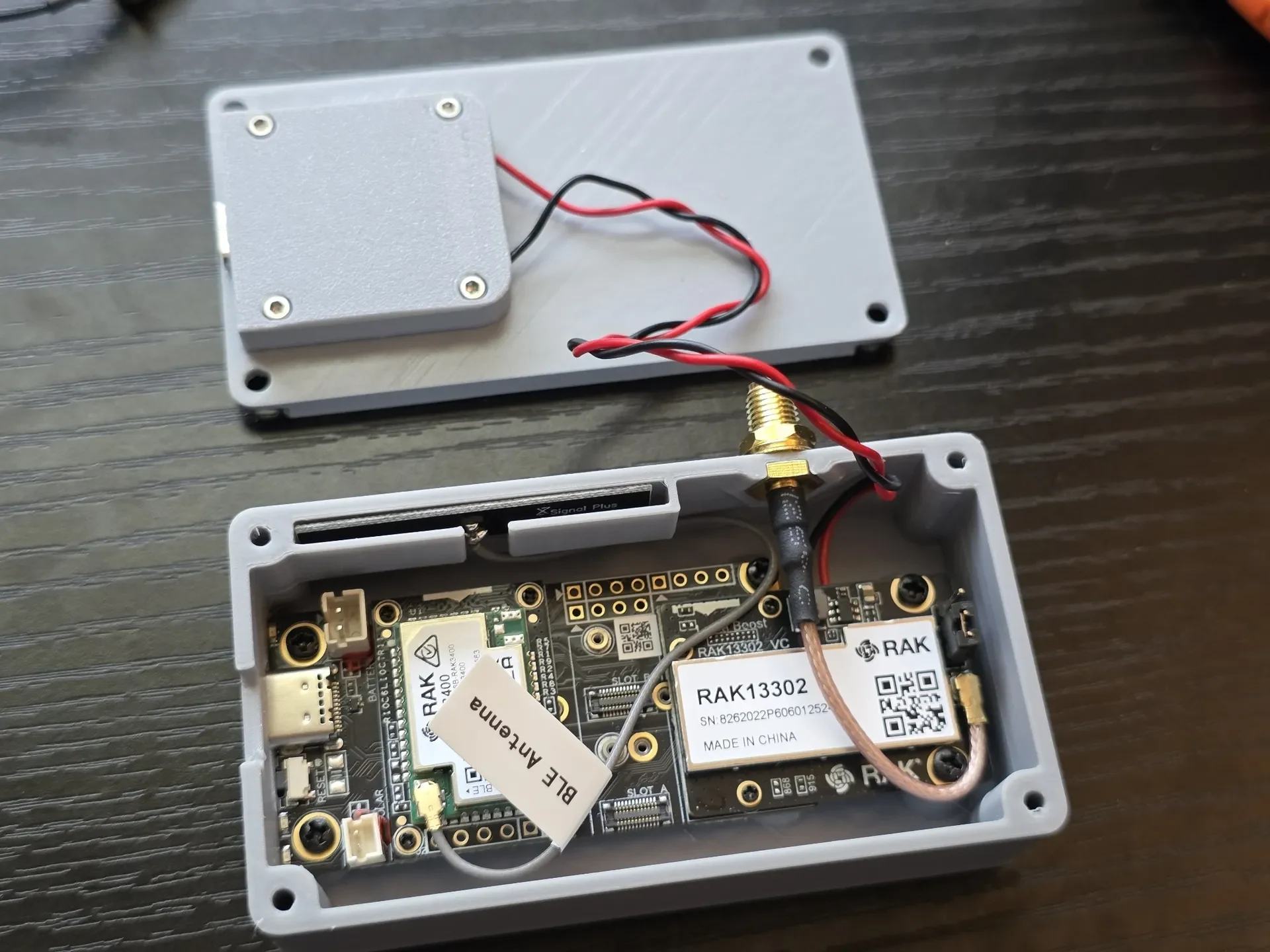

Припаяйте провода питания, подключаемые к RAK, к плате PD. Обязательно припаяйте их так, как показано на рисунке.

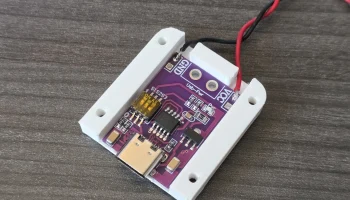

Установите плату USB-C PD в кронштейн платы питания. Оно должно плотно прилегать.

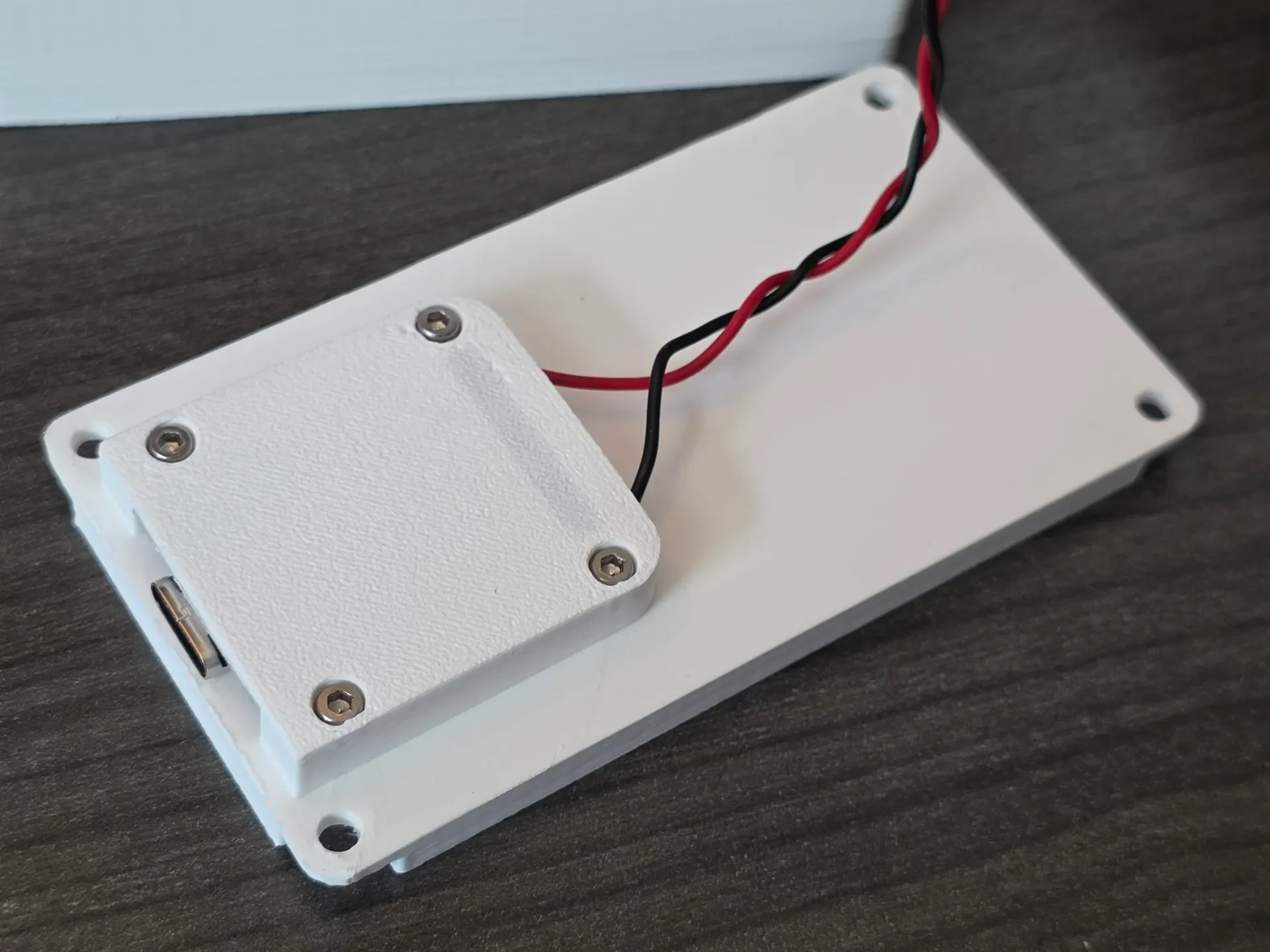

Прикрутите кронштейн платы питания к нижней части крышки корпуса с помощью 4 винтов M2 6-8 мм с головкой под торцевой ключ.

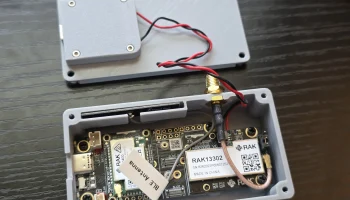

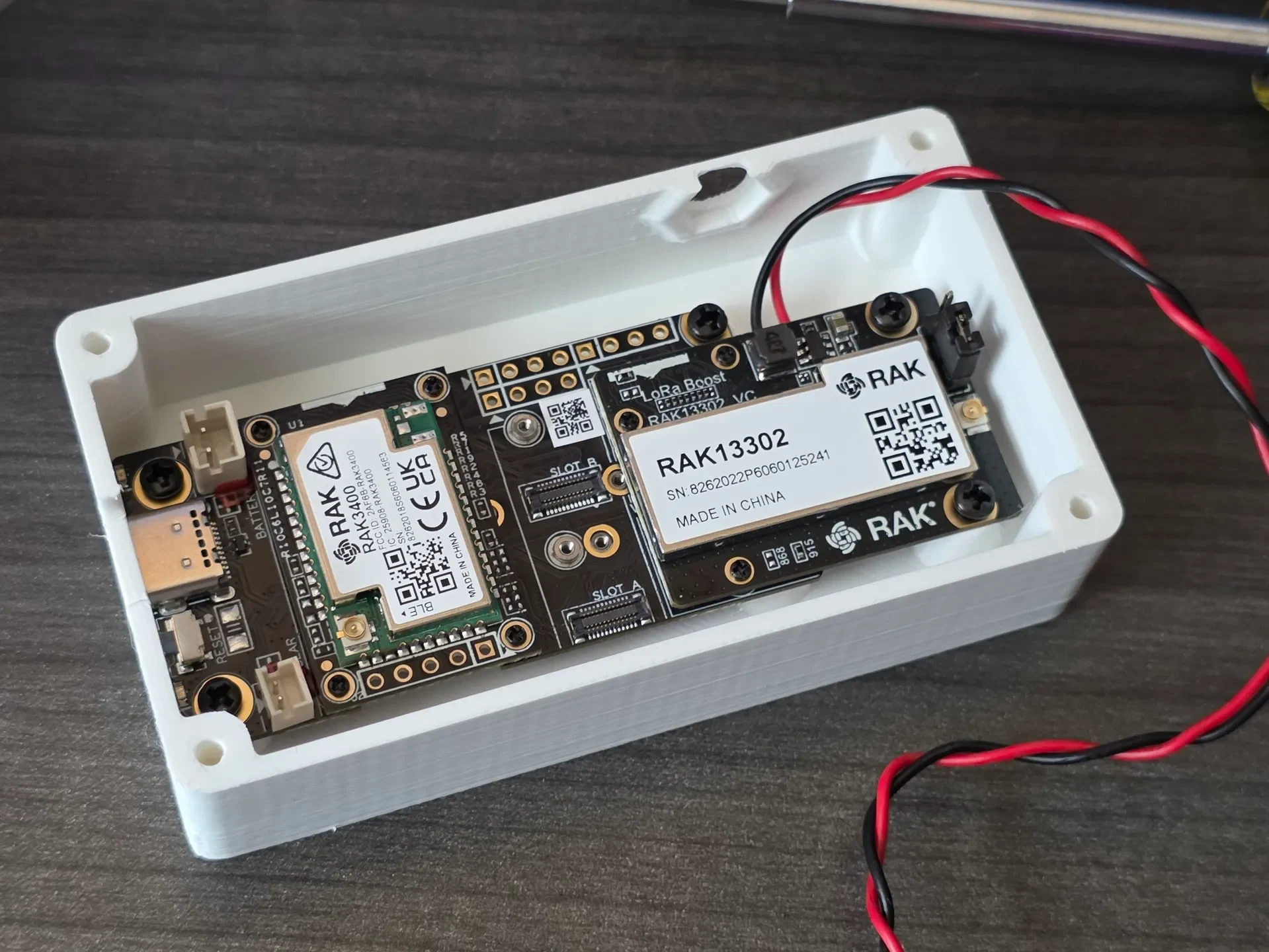

Вставьте RAK 1W в корпус портом USB вперед и прикрутите его.

Подключите и установите обе антенны — BLE и LoRa.

Установите крышку и закройте ее 4 винтами M3 6 мм с головкой под торцевой ключ.
