Альтернативный цоколь лампы (ESP32 30-контактный Micro-US..

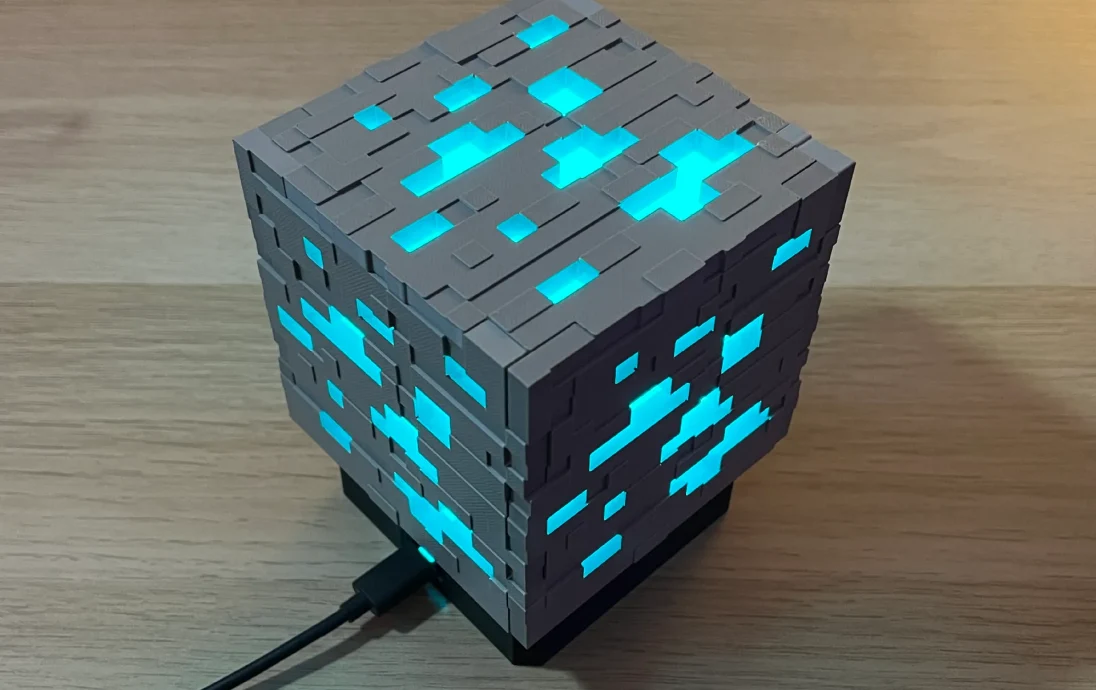

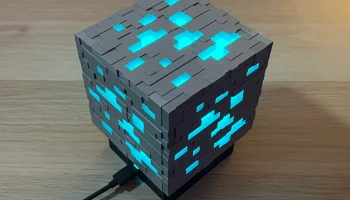

Это альтернативная база для Minecraft Ore Lamp, предназначенная для установки 30-контактного DevKit Micro-USB ESP32.
Поскольку используется комплект разработчика ESP32, эта версия базы толще исходной:
Это позволяет использовать штыревые разъемы и перемычки.

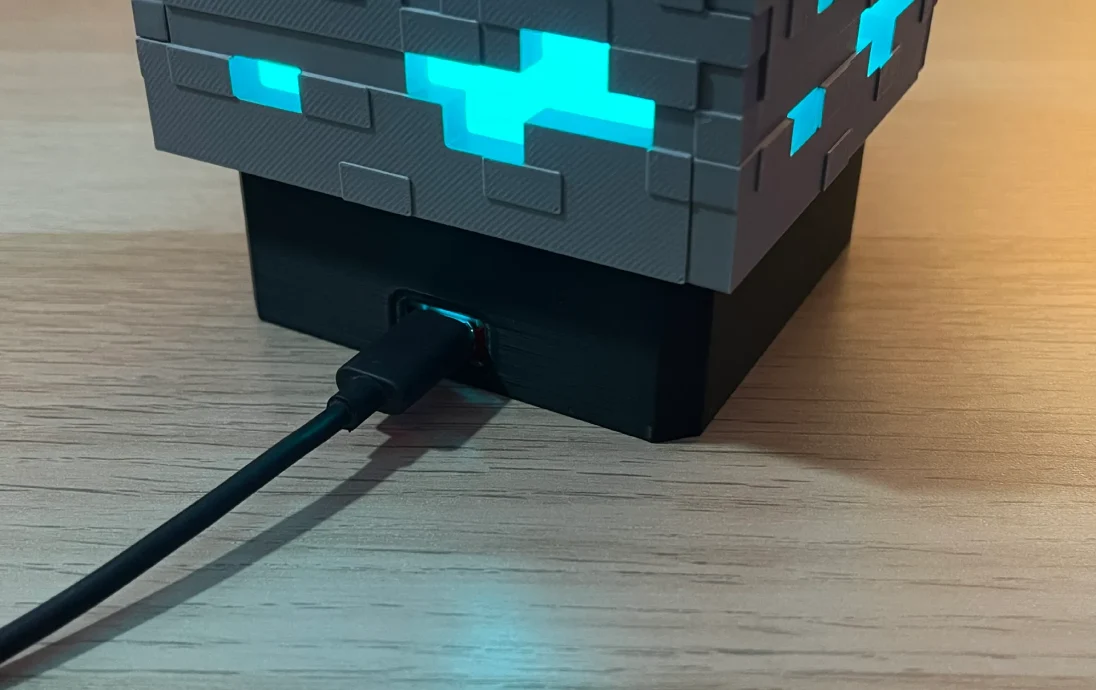

В результате блок руды Minecraft оказывается немного выше.

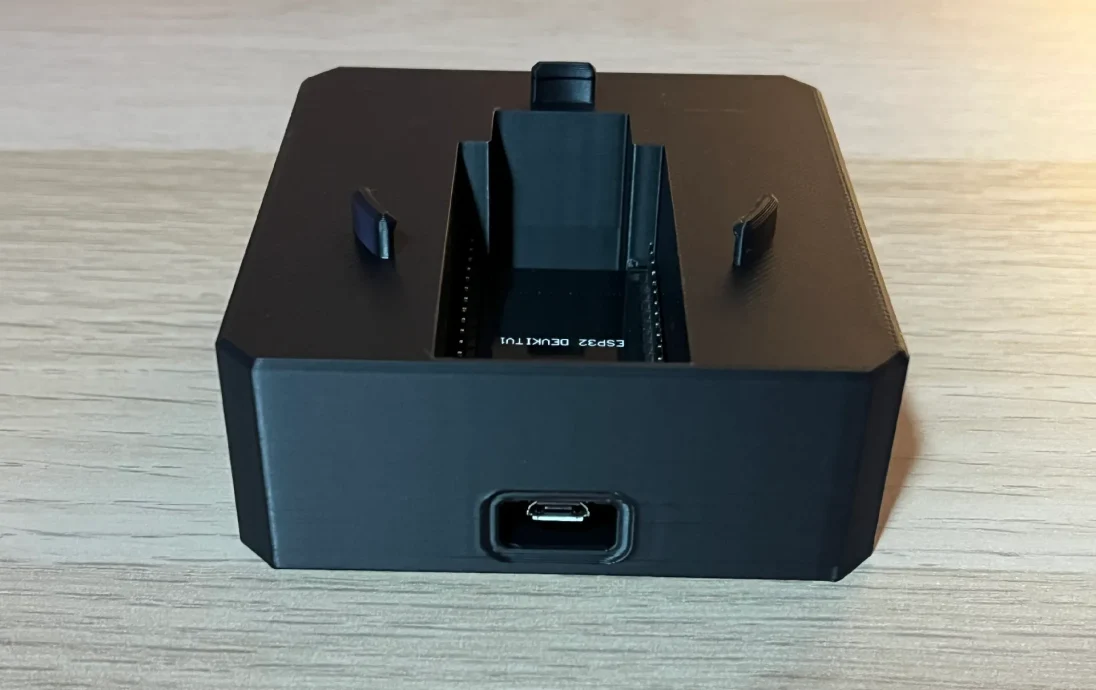

Отверстие разъема шире для размещения разъема micro-USB.
Спецификация материалов
Для этой альтернативной базы вам понадобится:

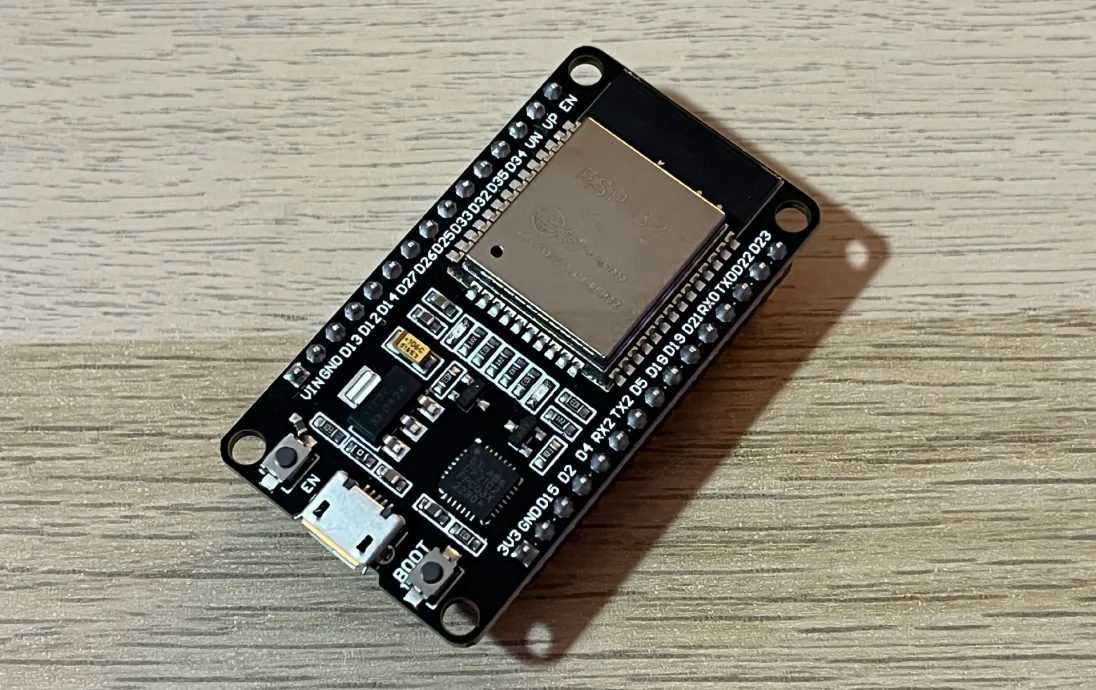

Micro-USB ESP32 30-контактный комплект для разработчика
Светодиодное кольцо WS2812B 50 мм
Корпус совместим с предварительно припаянными контактными разъемами комплектов для разработки.
Вы можете использовать женские перемычки для подключения светодиодного кольца к ESP32.
Инструкции
1. Электроника
Подключите светодиодное кольцо к ESP32 следующим образом:
Светодиодное кольцо GND → ESP32 GND
Светодиодное кольцо 5В → ESP32 5В
Светодиодное кольцо DI → ESP32 IO16 или IO13 (согласно документации WLED).
Затем следуйте официальной документации WLED, чтобы установить WLED на ESP32:
Сайт установки WLED (рекомен��уемый метод)
WLED-документация
Если ваш ESP32 не распознается (нет COM-порта), возможно, вам потребуется установить драйвер CP210x USB to UART.
После установки, если вы использовали GPIO, отличный от IO16, вам нужно будет установить GPIO на контакт ввода-вывода, который вы использовали в настройках светодиода и оборудования WLED.
2. Основание лампы
Сначала соберите держатель светодиодного кольца:

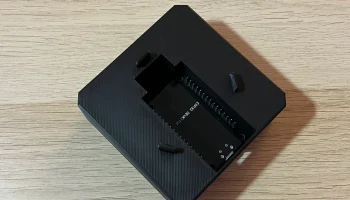

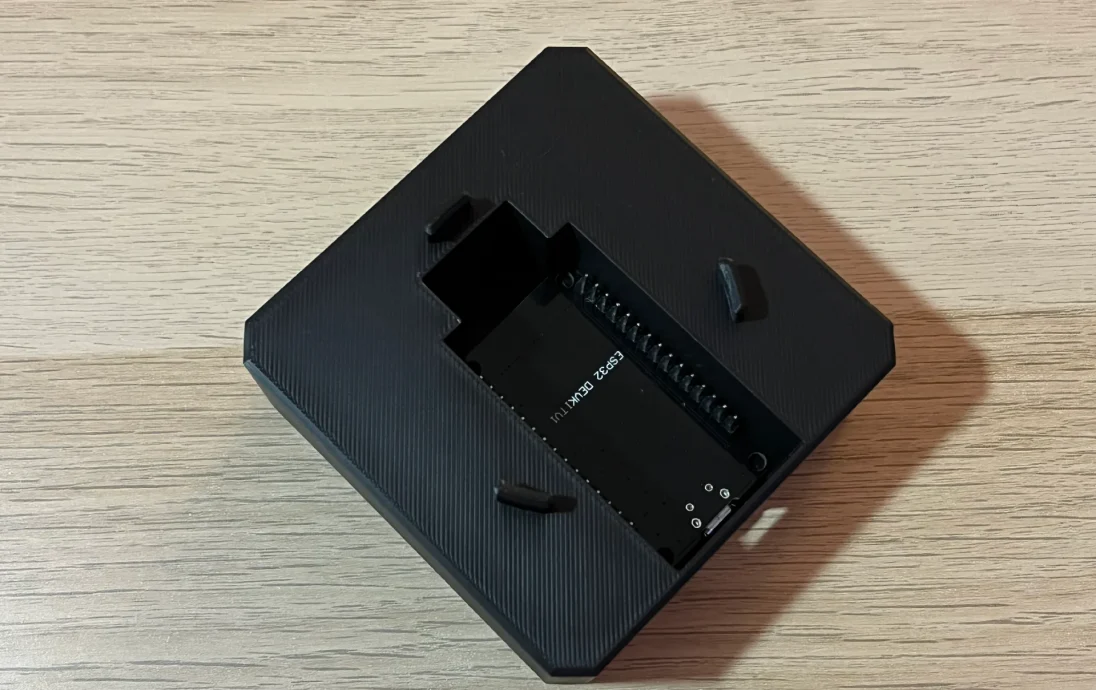

Затем установите ESP32 в основание в перевернутом положении. Сначала вставьте разъем Micro-USB, затем осторожно протолкните печатную плату через удерживающие зажимы.
Если вам нужно снять ESP32, вы можете вытолкнуть его через нижнее отверстие (подойдет ручка).

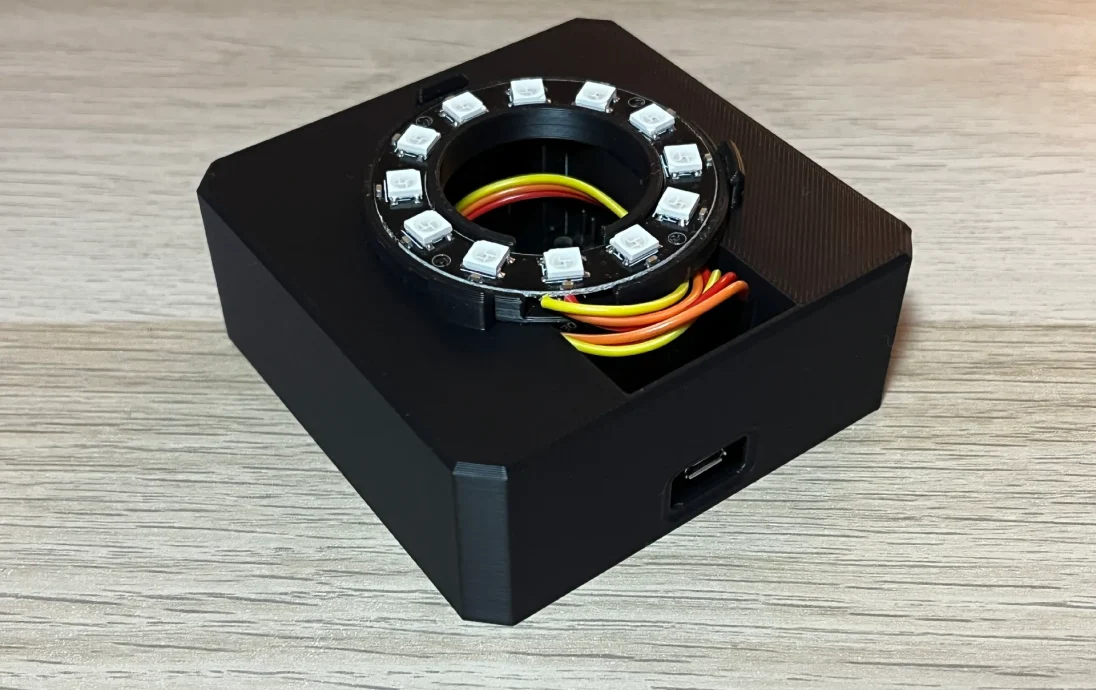

Наконец, прикрепите светодиодное кольцо к основанию.
3. Другие части лампы.
Следующие шаги (рудный блок, диффузор...) такие же, как и в оригинальной рудной лампе Minecraft.
