Чехол Heltec T096 18650

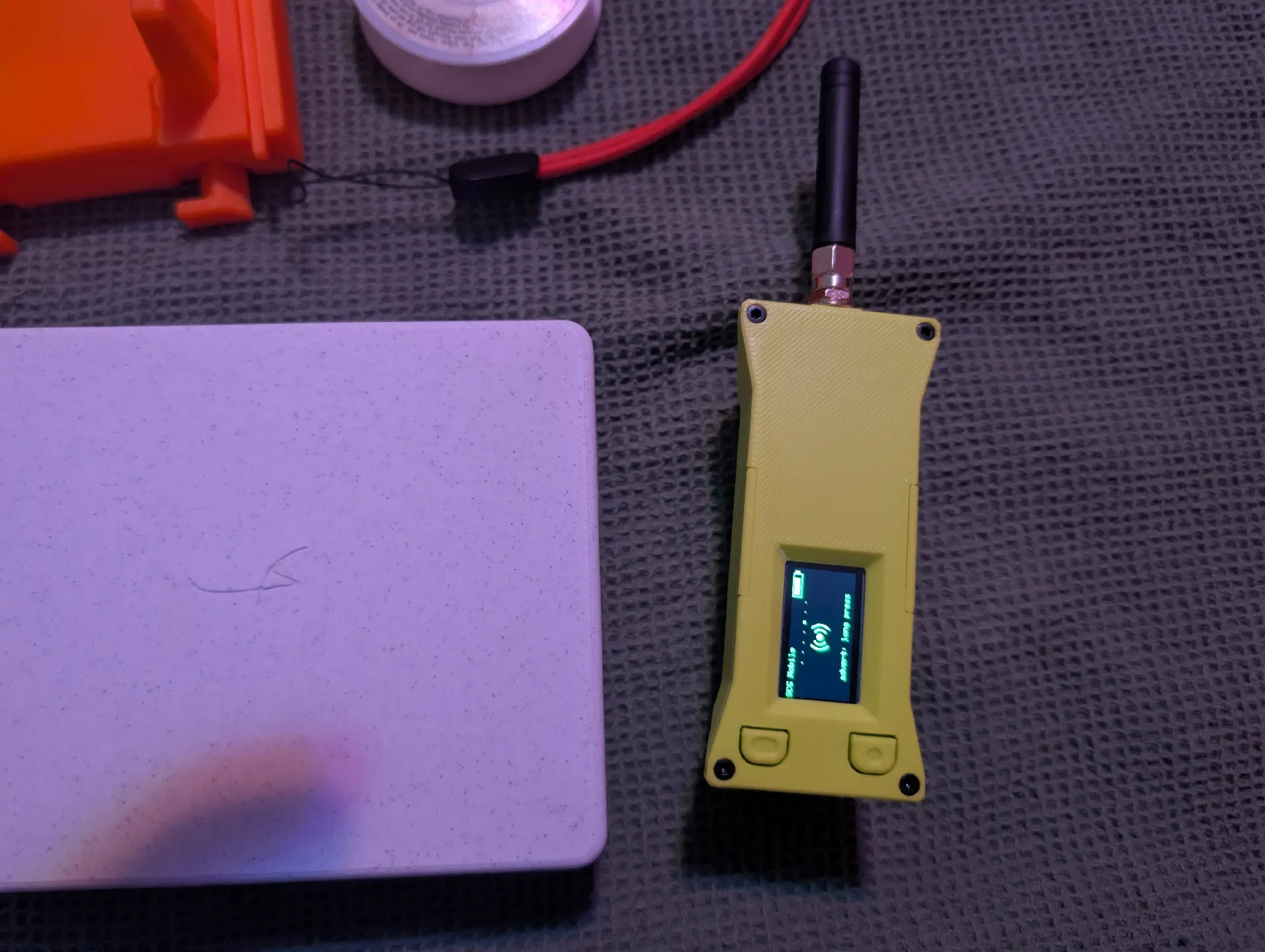

Это моя третья попытка создать самую компактную батарею Heltec T096 и 18650, которую я могу сделать.

Особенности

Зажим на крышке для предотвращения прогиба посередине.

Более высокая форма для лучшего прилегания к руке.

Подходит для ячейки 18650.

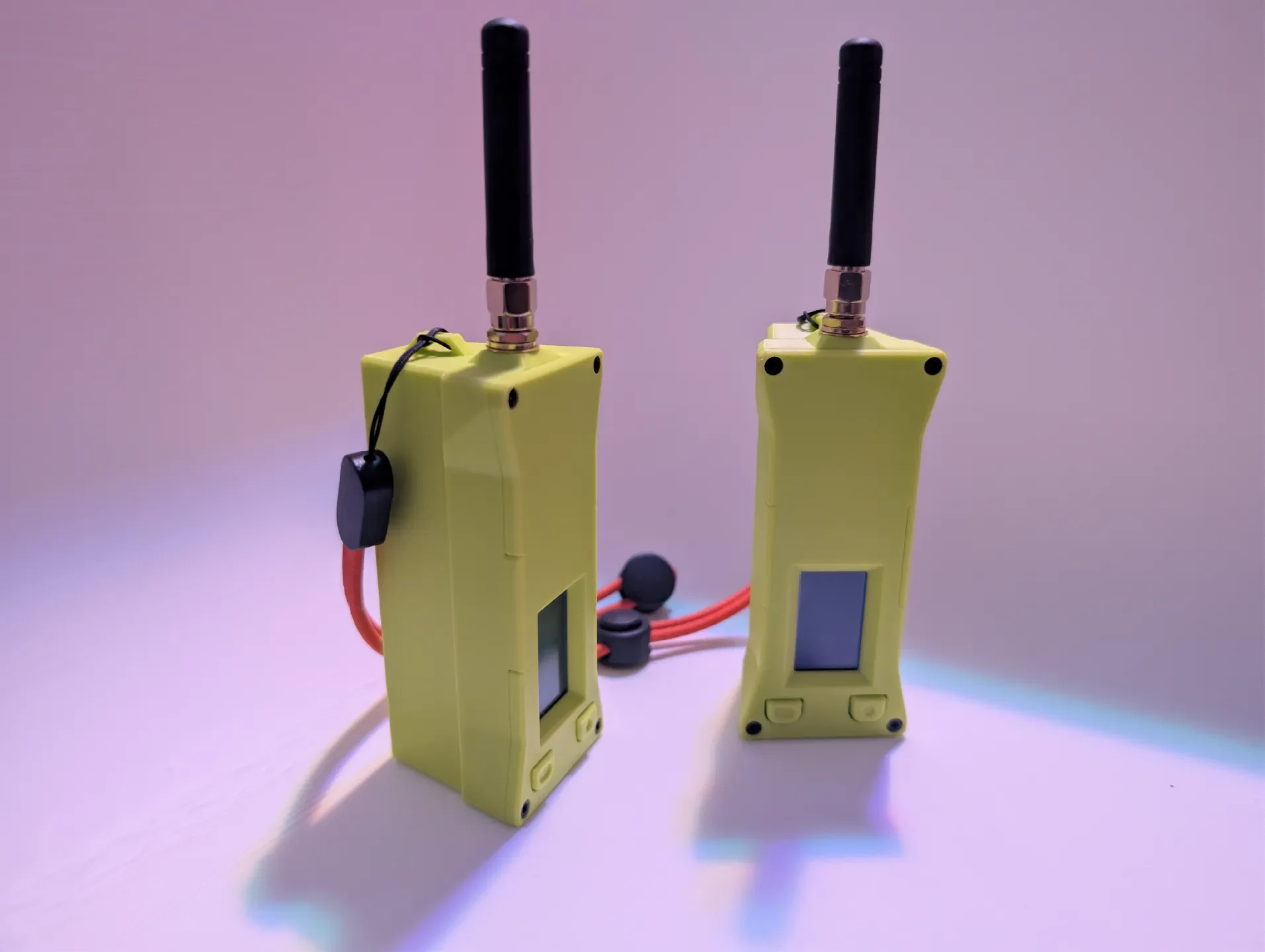

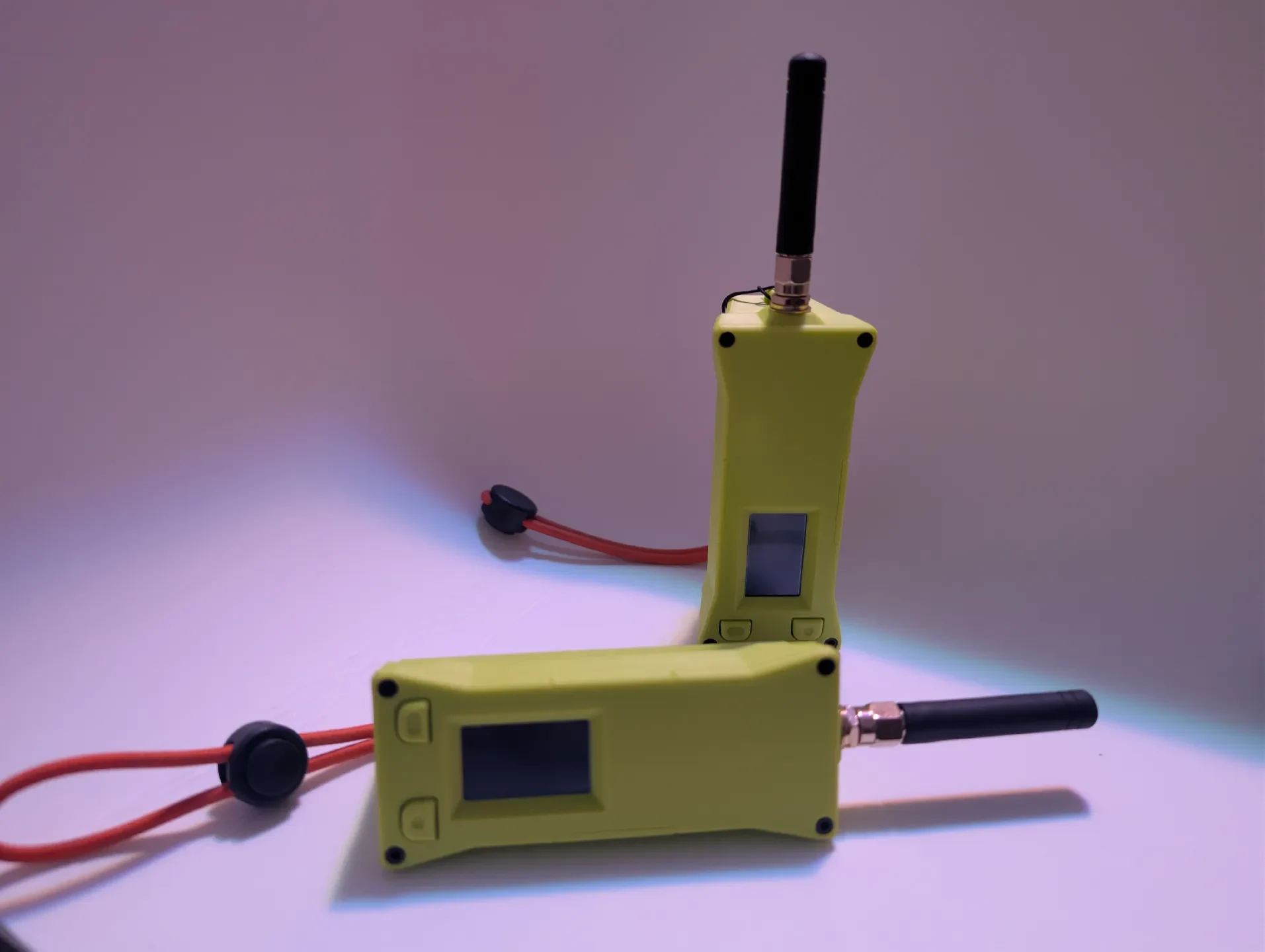

петля для темляка сверху.

Я думаю, что сверху можно было бы добавить антенну GNSS, но это не обязательно, и я это не проверя��. должна подойти антенна размером 15x15x6 мм.

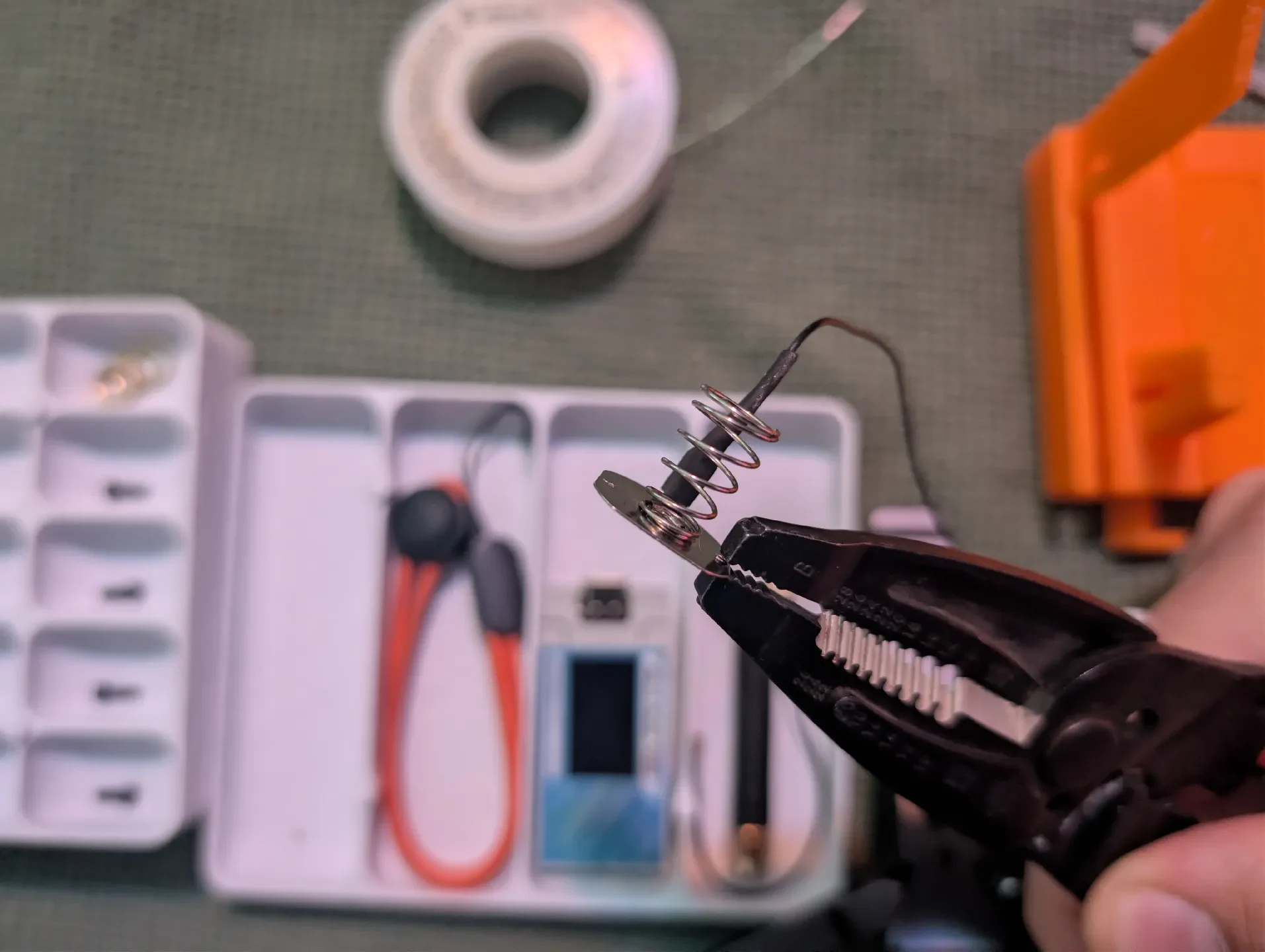

Обновлено: добавлены слоты для пружинных зажимов.

Настройки печати

Высота слоя: первый слой 0,2 и 0,16 после

Сопло: 0,4

Материал: ПЛА

Заполнение: 15%

Стен: 2

Поддерживает: Не требуется

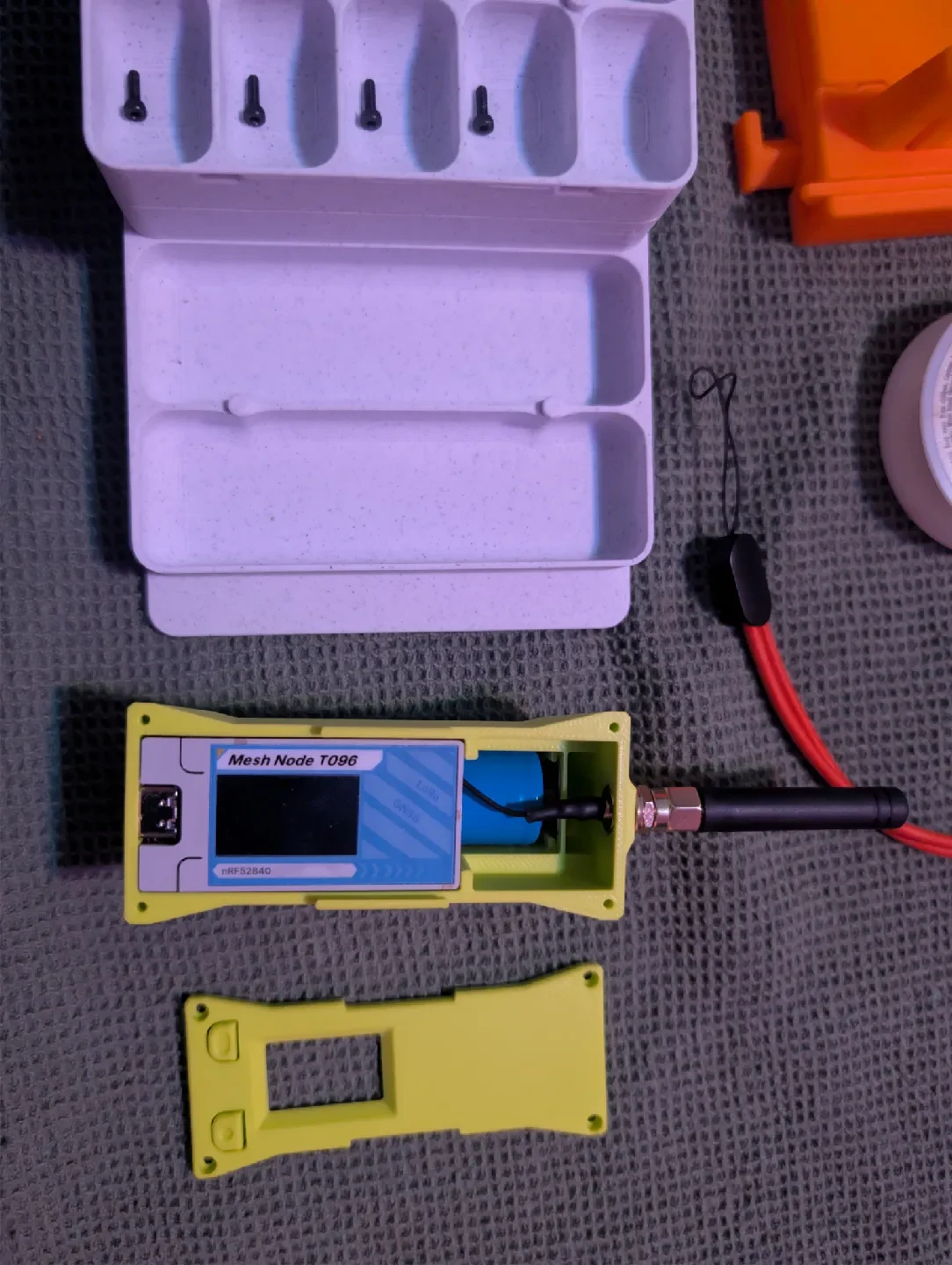

Сборка

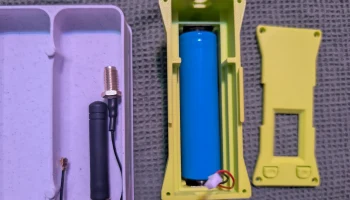

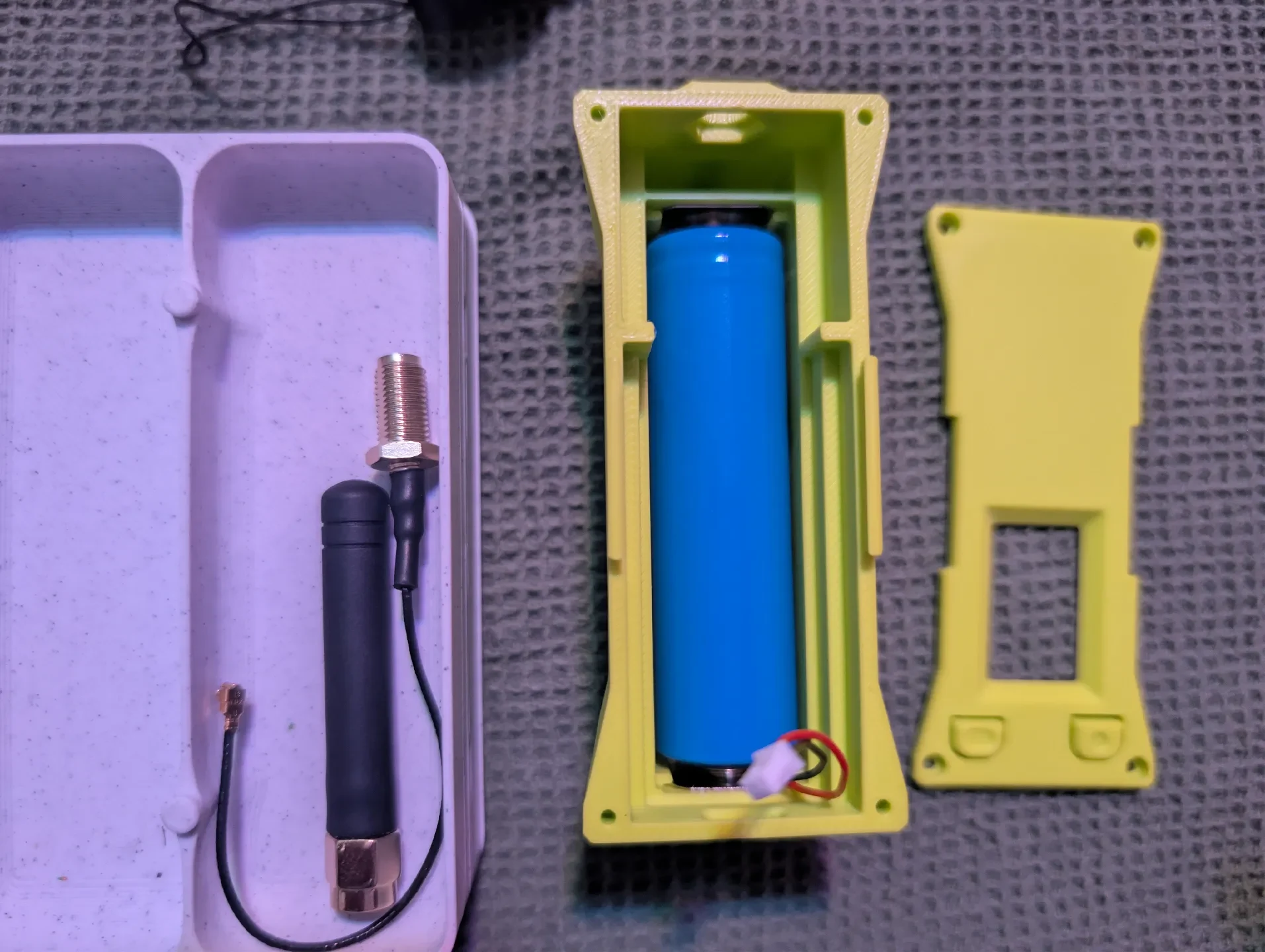

Вставьте батарею

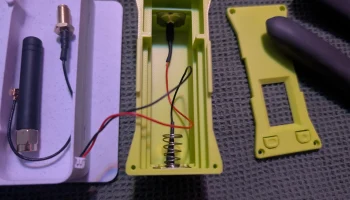

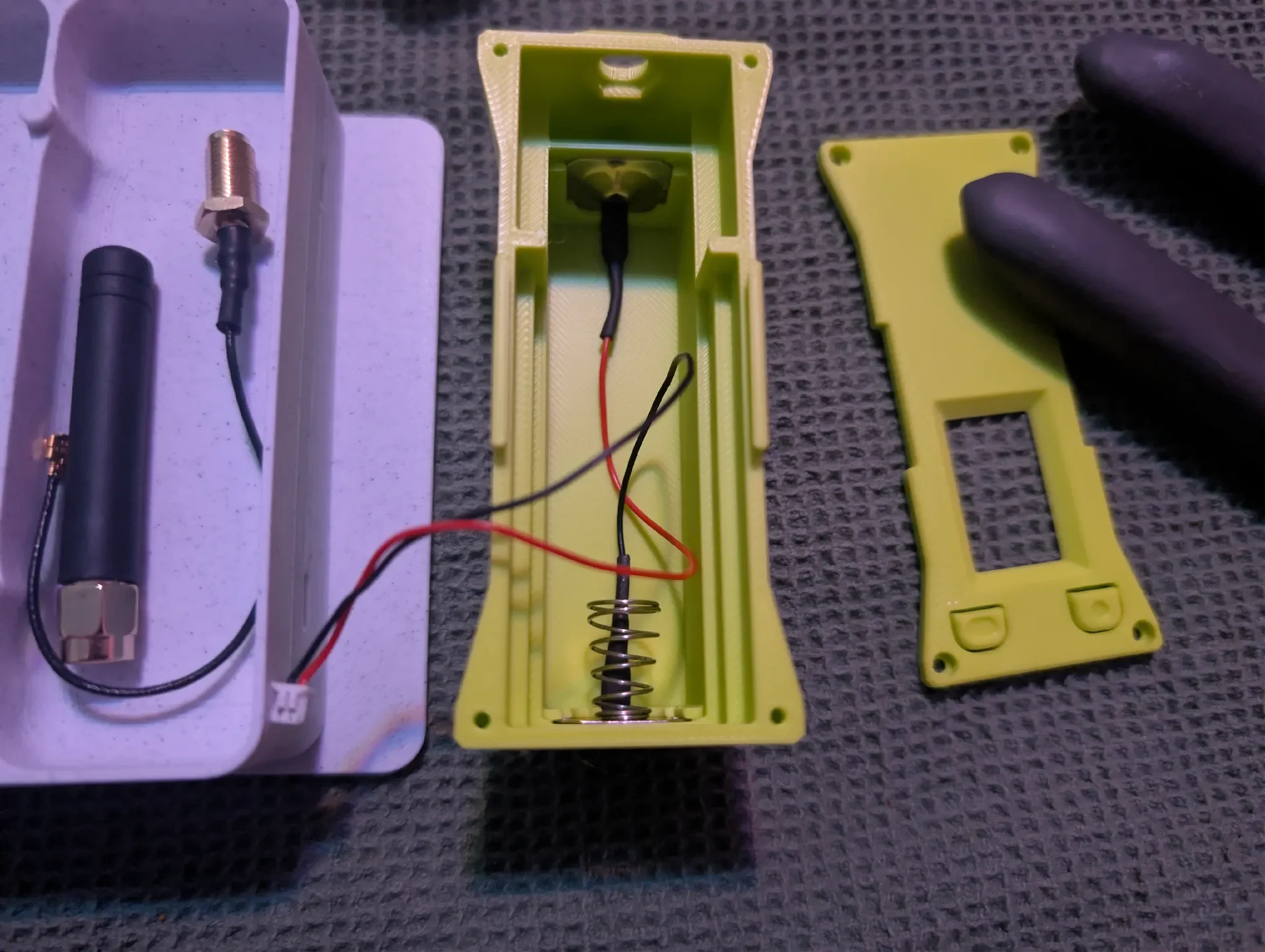

Установите разъем SMA

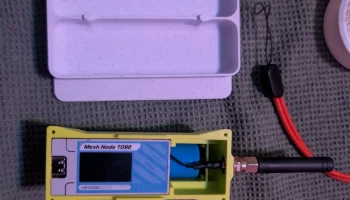

Сначала установите T096, вставив сначала разъем USB-C. (возможно, придется отшлифовать свес)

Убедитесь, что провода и антенна не мешают направляющим по бокам при опускании T096 вниз.

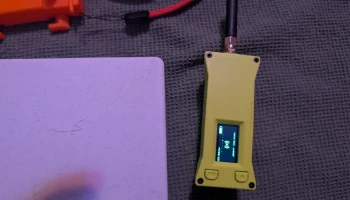

Защелкните крышку и закрепите ее четырьмя винтами M2*6. (у меня набор из 1080 штук марки Vigrue)
