Корпус Meshcore v.1

Для использования с

RAK19003 + комплект 4631

аккумулятор емкостью 3000 мАч

Солнечная панель FUTUREZEN 2W или подобная

Несколько вещей

вы можете расположить солнечный элемент так, чтобы его крепление было под углом 90 градусов. вам придется перевернуть крышку, чтобы разместить антенну.

Используйте вставки для болто�� M3 в корпусе и уплотнительную ленту толщиной 1,2 мм, вставив ее в пазы крышки, чтобы создать водонепроницаемый корпус. Я заткнул отверстие, чтобы пропустить кабель питания антенны.

Вот фотографии, чтобы увидеть, как все это сочетается

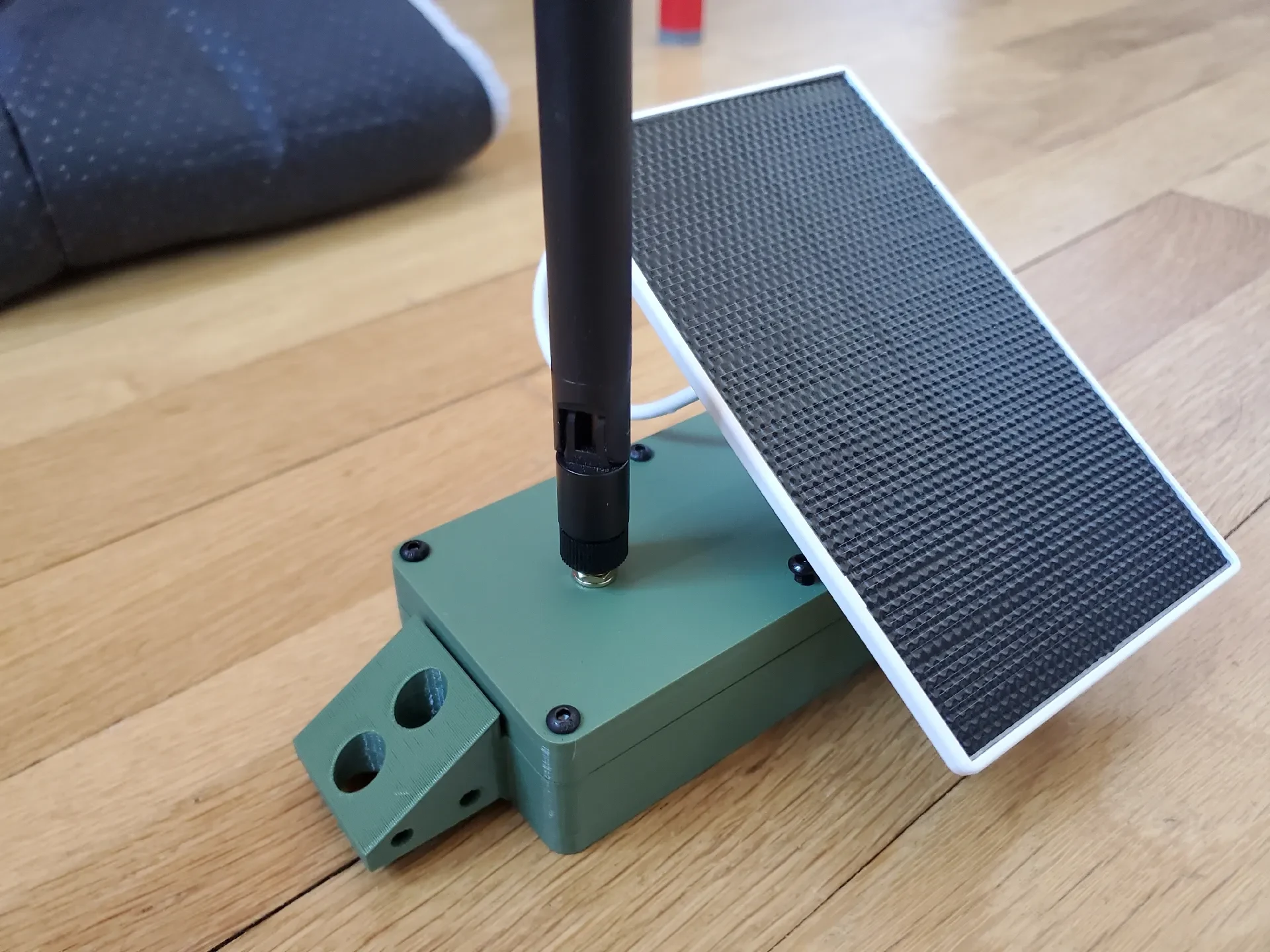

вид снаружи

вид сзади, показывающий, как крепление солнечной панели удерживает панель

RAK установлен, аккумулятор на месте (используйте двустороннюю ленту с��ерху или снизу), антенна Bluetooth под платой RAK.

Посмотрите, как батарея подключена к сети, а солнечная энергия уходит. Также антенна подключена и закреплена на нижней стороне крышки.
