Корпус MeshJoy

Українська версія ( scroll down for English)

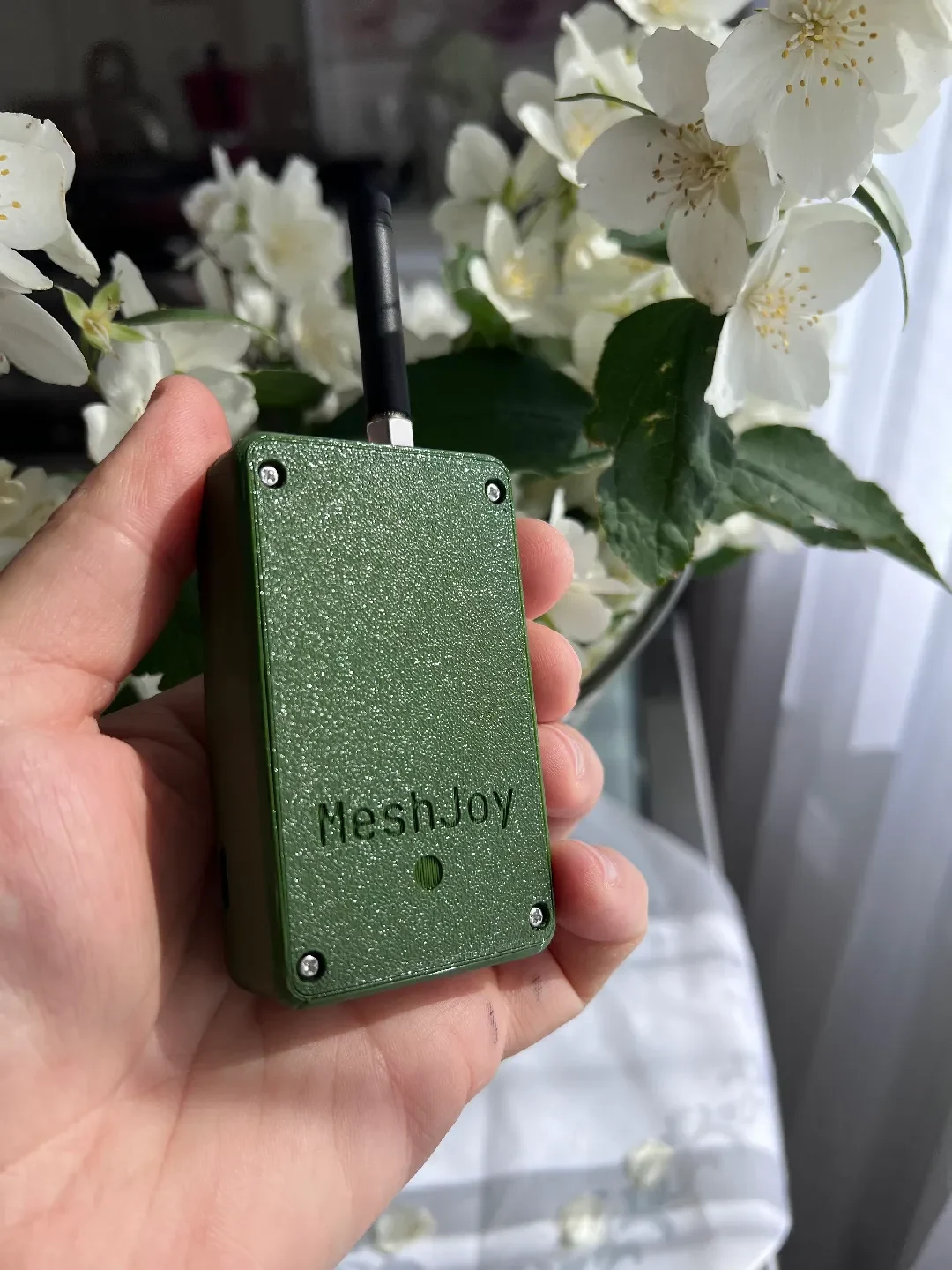

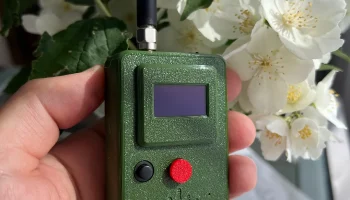

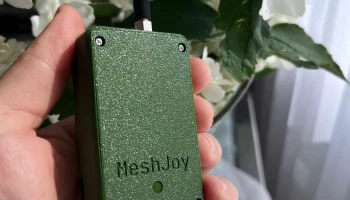

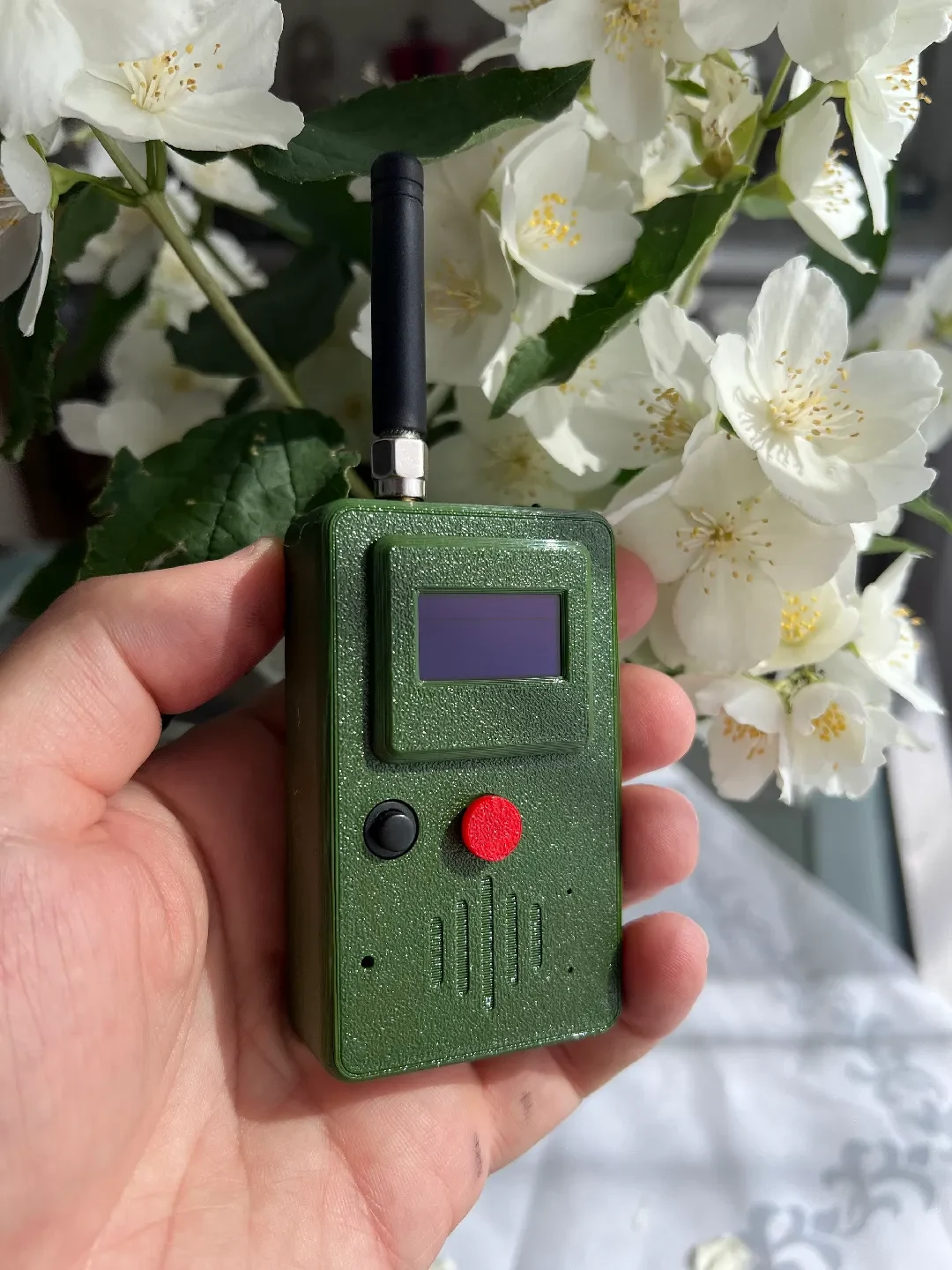

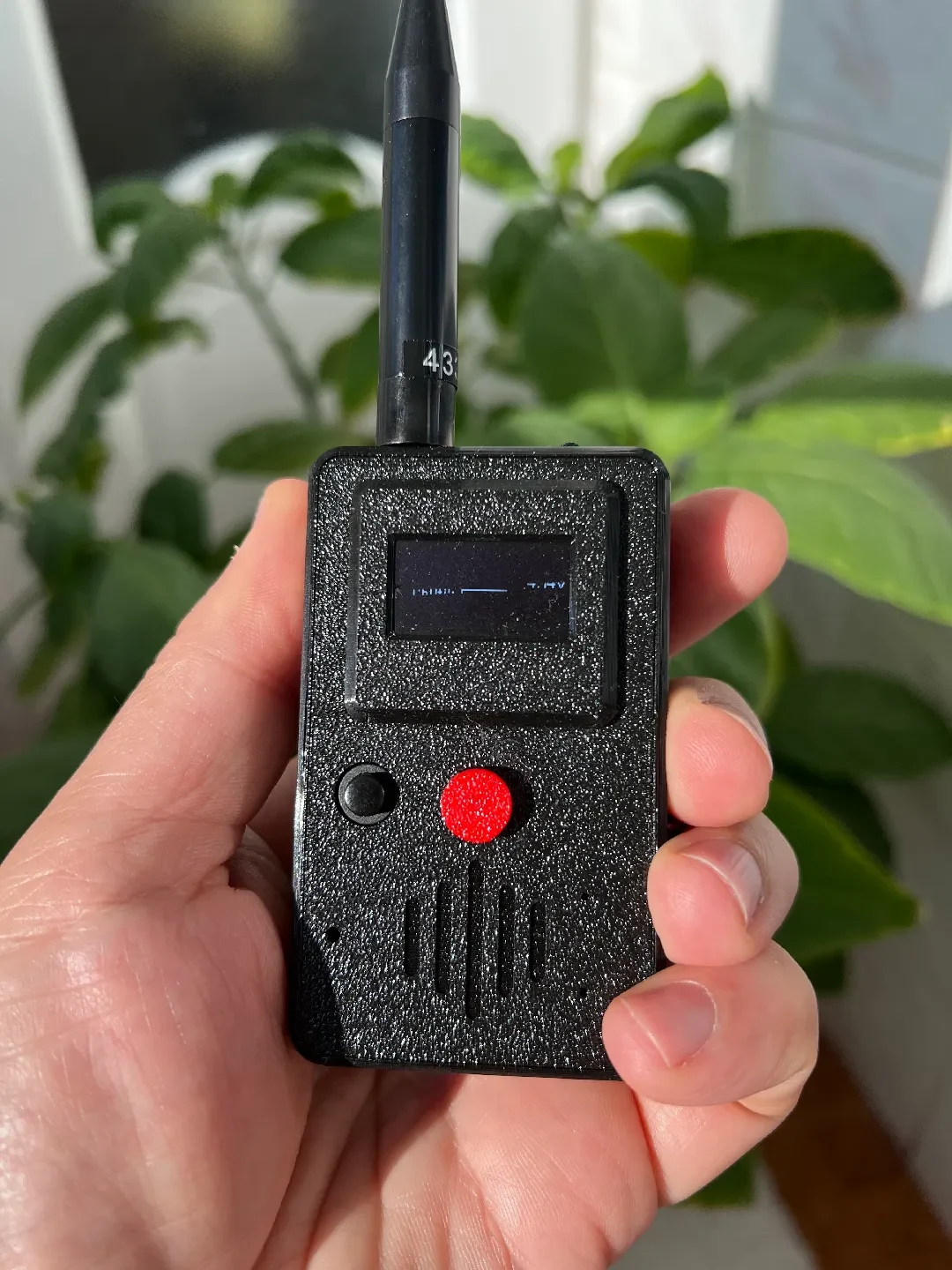

Це корпус для MeshJoy — портативного пристрою Meshtastic або Meshcore.

⚠ Важливо: я надаю Вам модель безкоштовно, разом із джерельними файлами. Продаж друкованих копій або похідних модифікацій не дозволено. Якщо у вас є питання, зв'яжіться зі мною.

Конструкція є універсальною та підтримує два варіанти акумуляторів:

Плаский LiPo (максимальний розмір 103450)

Цилиндрический 18650 или 21700 (высота корпуса разобрана под 18650, а вся площадь должна быть от обратного вашего аккумулятора).

Особливості конструкції

Без подсказок: уже подробные сведения о другом месте на столе — обычно подробнее не очень понятно.

Просте крепления: верхние и задние половинки корпуса закрепляются винтами M2 или 2-мм саморезами. Гайки не привлекательны: верхушка кришки спроектирована так, что работает как разъём вставки.

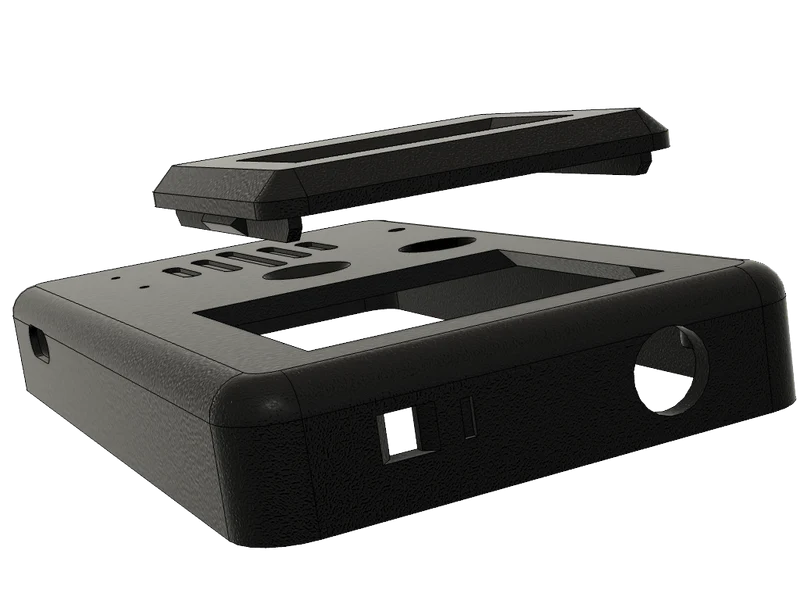

Экранная рамка на подставках: Рамка дисплея закрыта деталью, которая замыкается без посередине в верхней крышке — дополнительная фиксация не требуется.

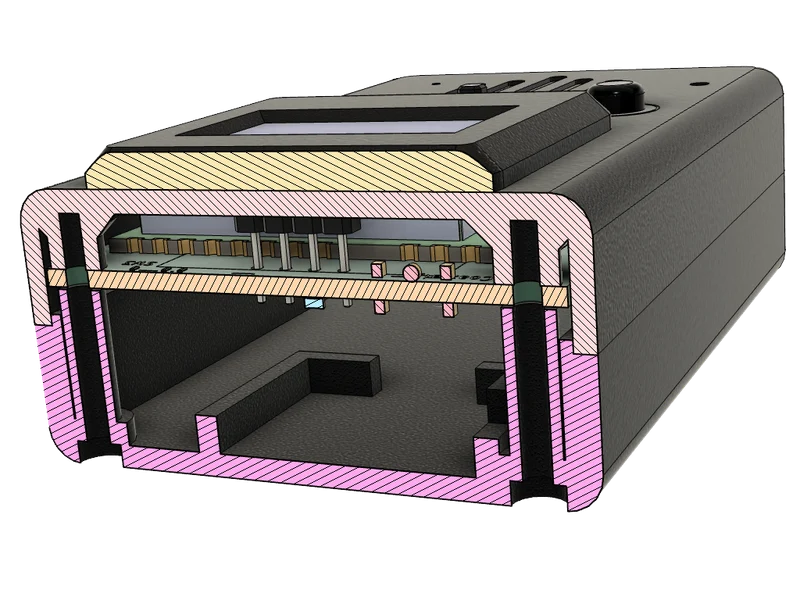

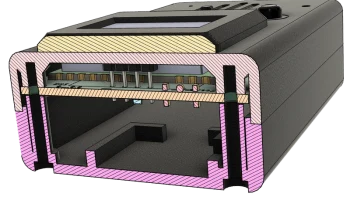

Верхняя внутренняя фиксация: Плата (PCB) фиксируется вбудованными стойками, которые формируются вокруг половинок корпуса, а также без больших затрат.

Функциональные детали:

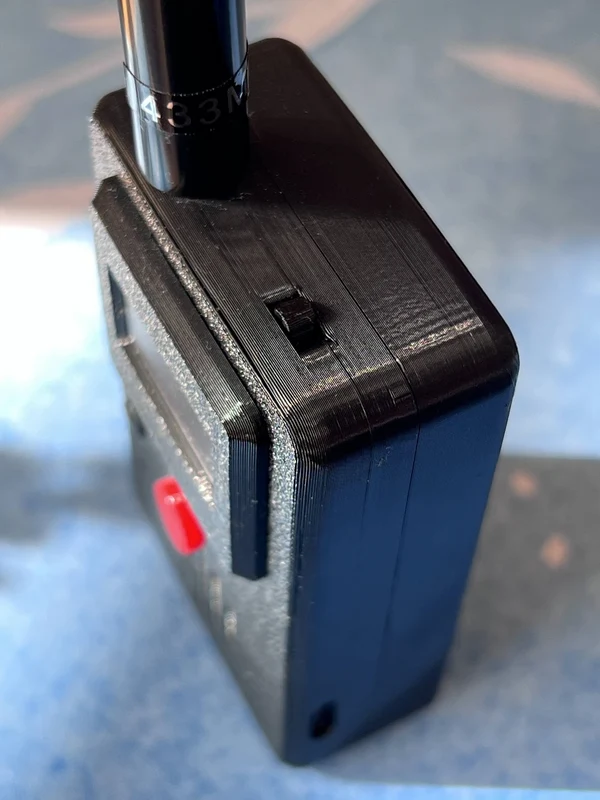

До комплектования входит невелика пьяная насадка (ковпачок) для повзункового перемикача.

Передано открытие для доступа к кнопке сброса (сброса) и статуса подтверждения.

Отверстия для светильников могут иметь небольшую конусность (скошенные кути) для обработки кута глаз.

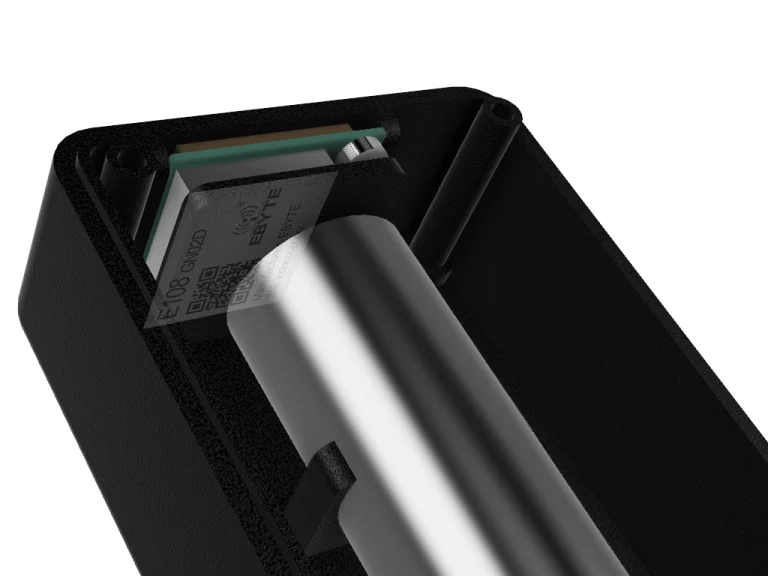

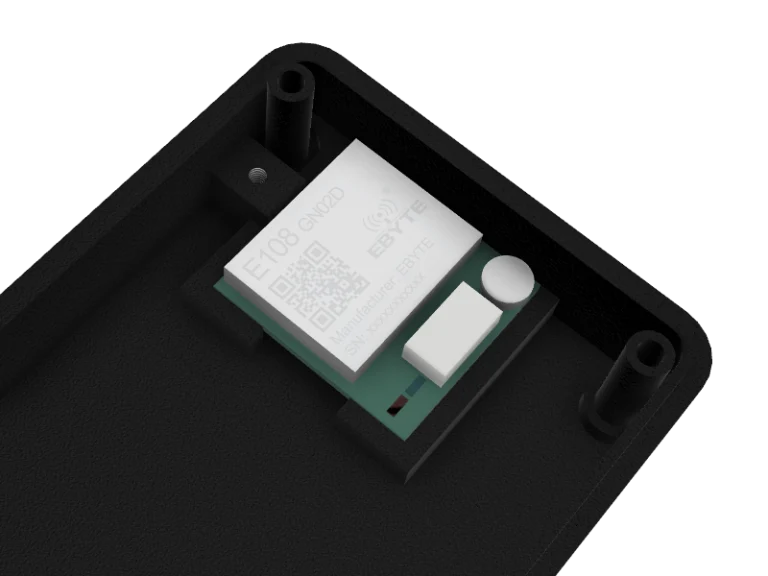

Крепление GPS: окреме крепления для GPS-модуля расположено в верхней части нижнего крючка для велосипеда 18650 или на задних стойках в виде аккумулятора с аккумулятором LiPo.

Рекомендовані налаштування друку

Матеріал: рекомендується PETG (для використання на вулиці) або PLA.

Высота шара: 0,2 мм.

Підтримки: достатньо тільки для отворів під гвинти або без них.

Необхідна фурнітура

Винты: Винты M2 или 2-мм диаметры:

20 мм — для версий под LiPo.

25 мм — для версии под 18650.

Проект разработан в Fusion 360. Вы можете модифицировать оригинальный файл, если вам потребуется создать новые варианты. Сподіваюсь, Ви також поділитеся ідеями чи своїми роботами з іншими.

Більше інформації та ддокументації meshjoy.com.ua .

Английская версия

Это корпус для MeshJoy, портативного Meshtastic, который можно напечатать на 3D-принтере и который удобно лежит в руке, оставаясь при этом максимально компактным.

⚠ Делюсь моделью и исходным файлом бесплатно. Selling printed copies or derivatives is not permitted. Свяжитесь со мной, если необходимо.

Конструкция легко адаптируется и позволяет использовать две конфигурации аккумуляторов:

Плоский LiPo (размер до 103450)

Цилиндрические 18650 или 21700 (высота корпуса чуть выше 18650, а толщина зависит от выбранного вами аккумулятора).

���� Особенности дизайна и удобство печати

Нулевые поддержки: каждая деталь спроектирована так, чтобы печатать на станине совершенно ровно — никакие опоры не обязательны.

Простое крепление: верхняя и нижняя половины крепятся с помощью крепежных винтов M2 или саморезов 2 мм. Никаких гаек не требуется; верхняя оболочка предназначена для работы в качестве резьбовой вставки.

Рамка э��рана Snap-Fit: лицевая панель представляет собой отдельную деталь, которая защелкивается непосредственно в верхней части корпуса — клей не требуется.

Secure Internal Fit: The PCB is locked in place by integrated standoffs formed by both halves, combined with screws through the board.

Функциональные детали: * В комплект входит небольшая крышка ручки для ползункового переключателя, которую можно распечатать.

Специальные отверстия для доступа к кнопке сброса и светодиодным индикаторам состояния.

Отверстия для светодиодов слегка сужены для улучшения угла обзора.

Крепление GPS: дополнительное крепление модуля GPS помещается внутри нижней части корпуса при использовании 18650 или сзади при использовании плоского LiPo.

Рекомендуемые настройки печати

Материал: PETG, рекомендуется для использования на открытом воздухе, PLA.

Высота слоя: 0,2 мм

Опоры: отверстия для винтов для шипов

Необходимое оборудование

Винты: крепежные винты M2 или саморезы 2 мм (20 мм для LiPo, 25 мм для 18650)

Проект разработан в Fusion 360. Вы можете изменить исходный файл под свои нужды или создать новые варианты.
