Корпус Heltec T114 14500

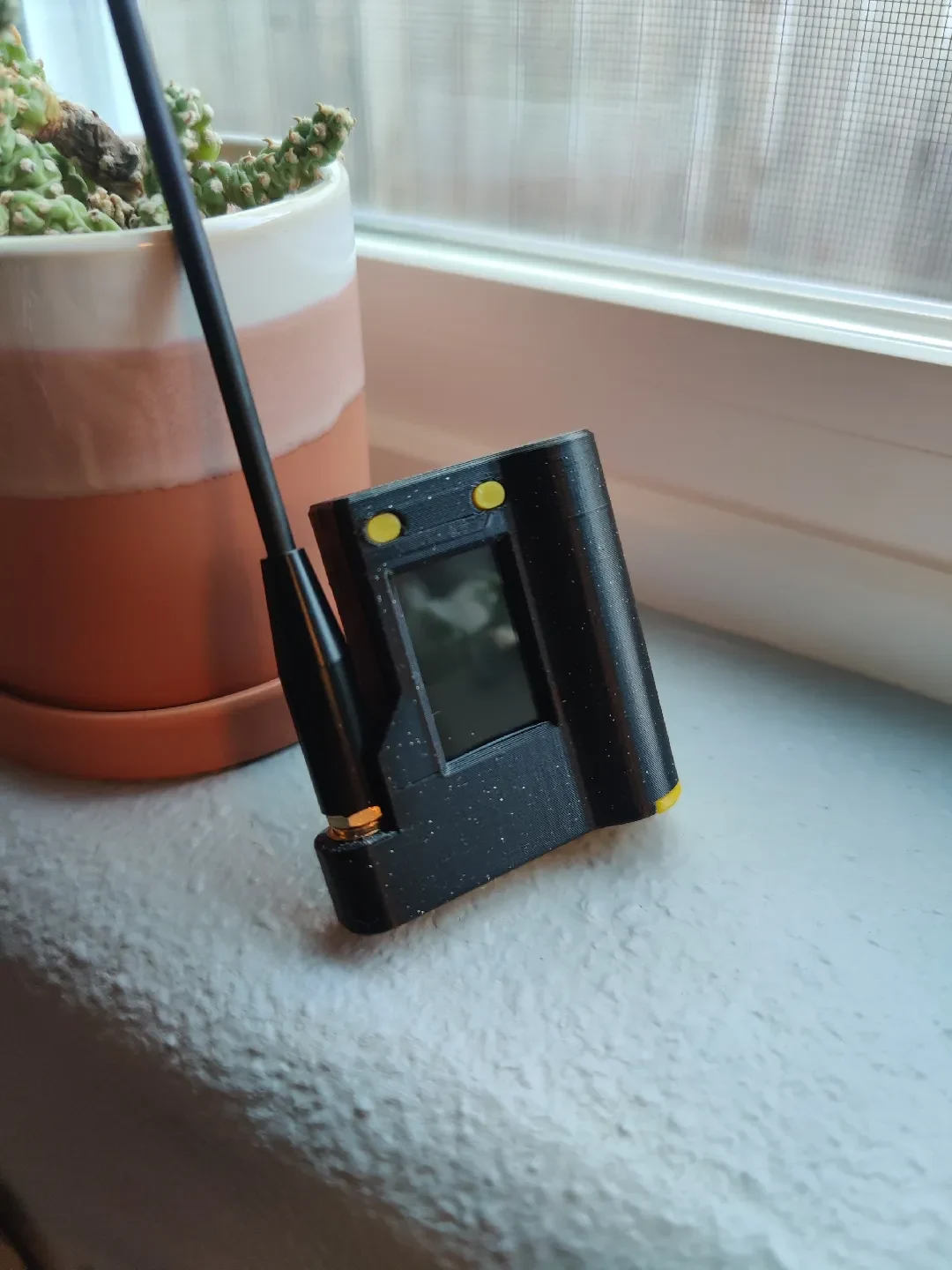

Это компактный чехол для Heltec T114 с аккумулятором 14500 и штыревой антенной.
Есть 2 разные версии:
Передняя батарея — Батарея гордится экраном.
Перевернутая батарея: батарея находится заподлицо с экраном, но выступает сзади.
В обеих версиях вы можете зеркально отразить корпус и крышку, чтобы изменить сторону расположения аккумулятора. Кнопки не должны быть зеркальным��, так как кнопка сброса слегка утоплена во избежание случайных нажатий.
Примечание: хотя модели прямого и обратного хода выглядят одинаково, их печатные файлы не являются взаимозаменяемыми. Они проектировались отдельно, один за другим.
спецификация
Часть
Описание
Хелтек Т114
Основная плата
14500 Батарея
Батарея
Переходник IPEX на SMA 90 градусов, 4 см
Для подключения антенны к Т114. В своей сборке я использовал длину 4 см, не подтверждено, что длина 2 см подойдет.
Пружина, диаметр <7 мм
Для удержания и контакта с батареей.
Антенна
Диаметр антенны должен быть <= 10 мм.
Рекомендую [Muzi Works/Heltec/Gizont] штыревую антенну 17 см.
JST 1,25 мм, 2 контакта
Готовый разъем, который идет в комплекте с Т114, работает отлично.
Проволока
Супер клей
Строительный материал
Если у вас пружина другого диаметра, просто отредактируйте переменную в исходном коде модели, указанном ниже.
Распечатать инструкции
В этом случае распечатайте вертикально, вручную добавив поддержку выступу антенны.
Распечатайте крышку, кнопки и колпачок кнопки аккумулятора в горизонтальном положении. Ручки крышки должны касаться рабочей пластины.
Я рекомендую уши мыши для кнопок, крышки и крышки кнопки аккумулятора.
Если вы хотите, чтобы аккумулятор находился на противоположной стороне, зеркально отразите только корпус и крышку.
Сборка
Это инструкции по сборке модели передней батареи в поставляемом виде. Зеркальное отображение модели приведет к несколько иной сборке.
Подготовка
С помощью пары бокорезов отрежьте подставку крышки экрана заподлицо с печатной платой T114 на стороне, ближайшей к антенне.
Снимите крышку экрана, прикрепите разъем QFL и проденьте его под крышку экрана сразу за только что отрезанной подставкой. Снова прикрепите крышку экрана.
Прежде чем приступить к работе, соедините все детали вместе и убедитесь в их правильности.
��одготовьте пружину, поместив ее в вырез в нижней части отсека для аккумулятора. Аккуратно вставьте аккумулятор и сожмите пружину. Батарея не должна выступать за выступ плюс 1-2 мм дополнительного пространства для верхней части кнопки и провода. При необходимости подрежьте пружину.
Как только пружина будет подобрана по размеру, припаяйте одну сторону разъема к пружине. Прови��ание провода должно быть достаточным, чтобы можно было подключить (отсоединить) разъем к T114, когда пружина приклеена к нижней части корпуса.
Нанесите немного суперклея на нижнюю часть пружины и осторожно вставьте ее в углубление в нижней части отсека для аккумулятора. Вы можете использовать батарейку, чтобы аккуратно удерживать пружину на месте, пока клей высыхает.
Подготовьте колпачок кнопки аккумулятора, зачистив 5-8 см провода и продев его через кнопку, образуя зн��к X на стороне, которая соприкасается с аккумулятором.
Нанесите немного суперклея на центр планки, соединяющей две кнопки вместе. Осторожно установите кнопки на место. Дайте клею высохнуть перед проверкой установки T114.
Окончательная сборка
Подсоедините кабель аккумулятора к T114. Прижмите пружинную проволоку к задней части корпуса и частично вставьте T114 в корпус, останавливаясь примерно на 2/3 пути.
Проденьте кабель SMA под порт GPS T114. Вставьте SMA в отверстие, продолжая одновременно опускать T114 вниз. Помните, что провода аккумулятора не блокируют T114.
После полной вставки прикрепите стопорную шайбу и шестигранную гайку к разъему SMA. Вставьте аккумулятор (��роверьте полярность) и наденьте верхнюю часть кнопки. Одной рукой надавите на батарею и удерживайте верхнюю часть кнопки под крышкой, когда вы вставите ее на место.
Ко-Фи
Если вам нравится это дело, подумайте о том, чтобы купить мне кофе.
Источник модели передней батареи
Источник модели обратной батареи
