RAKwireless WisBlock IAQ-датчик с дисплеем

Корпус датчика качества воздуха в помещении для модульных датчиков WisBlock

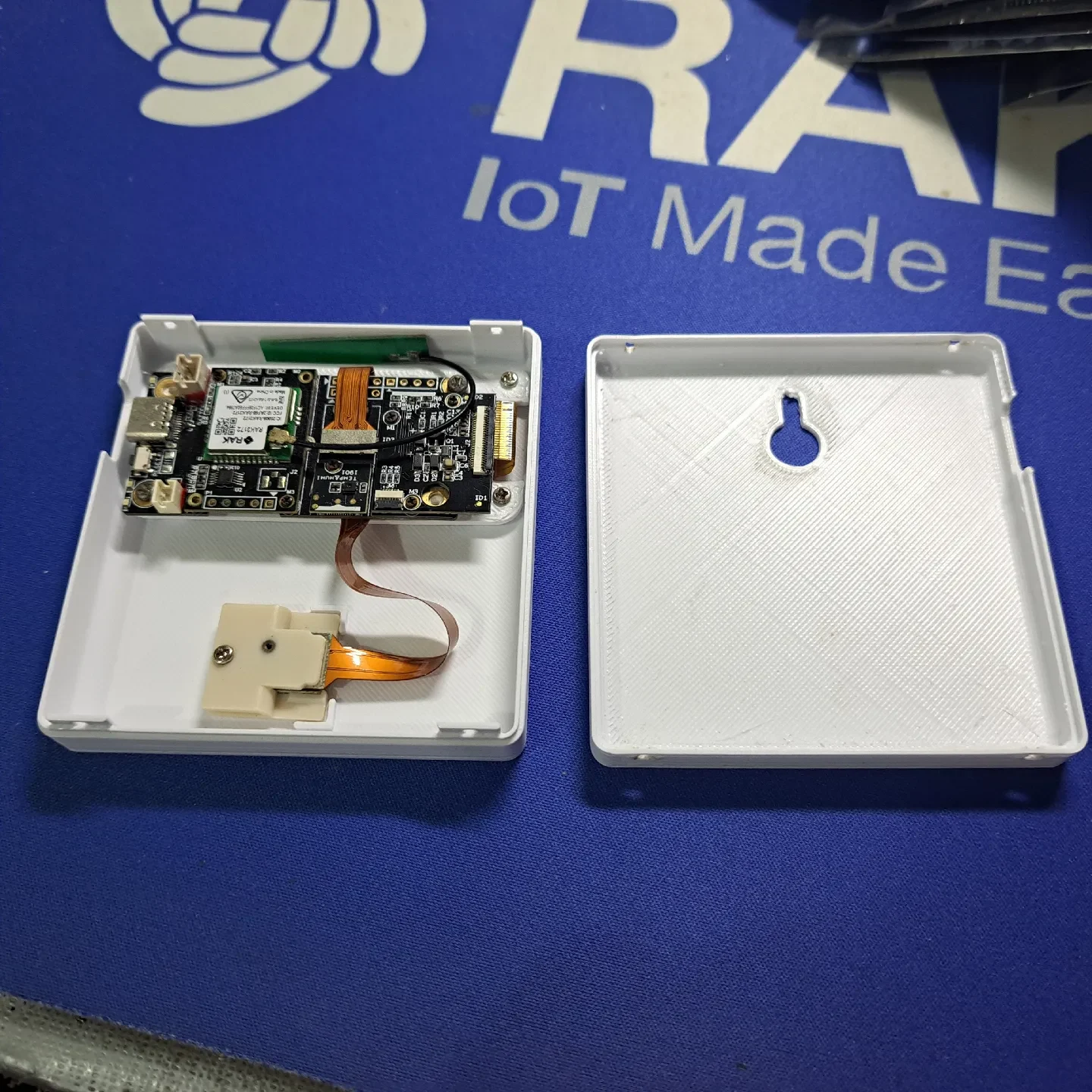

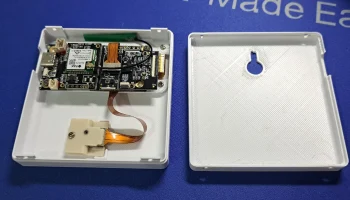

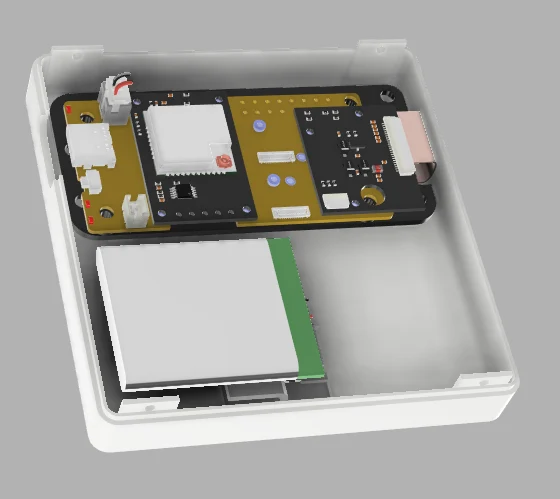

В этом корпусе можно разместить базовую плату RAK19007 WisBlock, дисплей RAK14000 EPD, либо RAK12047 VOC (летучие органические компоненты) и датчик температуры и влажности RAK1901, либо датчик RAK1906 IAQ (качество воздуха в помещении).

Использование модуля WisBlock Core с низким энергопотреблением, такого как RAK3372 или RAK4631, позволяет работать датчику от батареи в течение длительного времени.

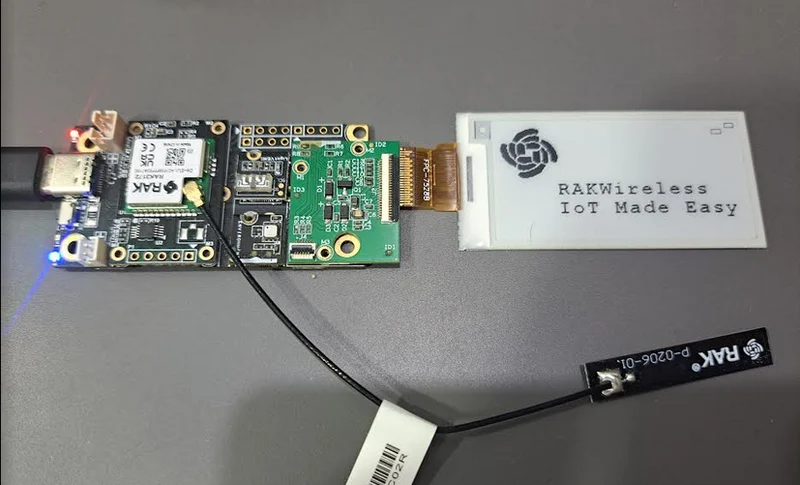

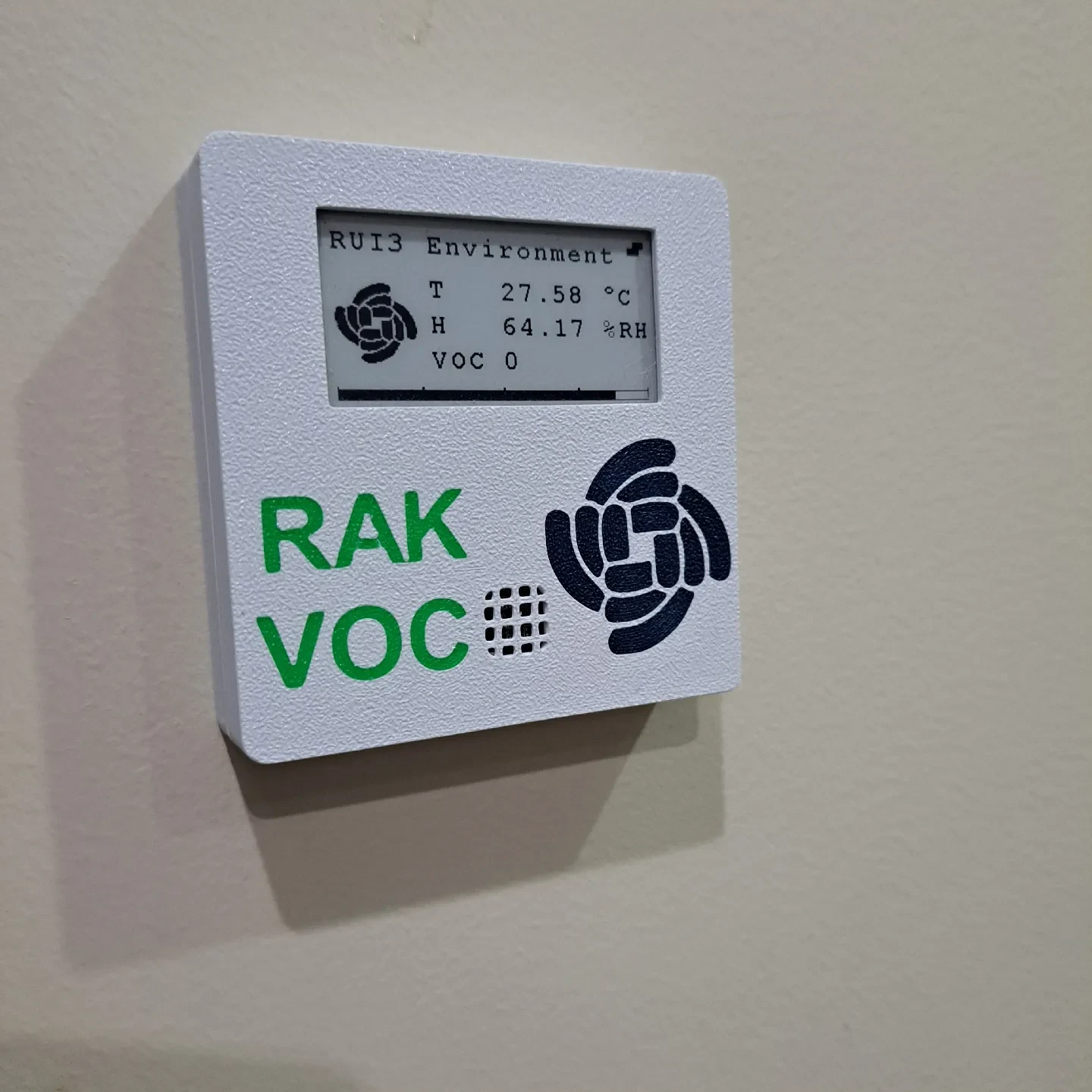

На дисплее электронной бумаги RAK14000 отображается соответствующая информация датчика, а MCU отправляет данные датчика по каналу связи LoRa/LoRaWAN.

Удлинительный кабель датчика RAK19005 позволяет разместить датчик качества воздуха непосредственно у отверстия корпуса, чтобы обеспечить наилучшее воздействие на окружающий воздух.

Используемые электронные компоненты

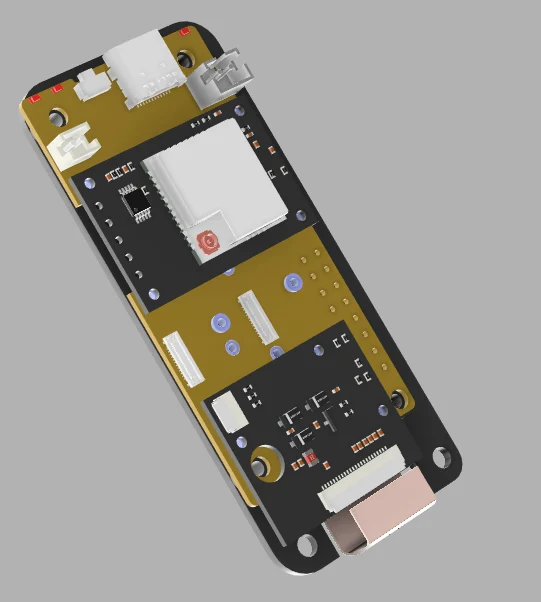

RAK19007 Базовая плата WisBlock

RAK3372 Баз��вый модуль WisBlock

RAK14000 Модуль дисплея EPD

RAK1901 Датчик температуры и влажности

RAK12047 Датчик ЛОС

RAK19005 Удлинительный кабель датчика

Использован исходный код RUI3-Sensor-VOC-EPD-2.13.
