Тестер затвора камеры для ESP32 (корпус и крепление).......

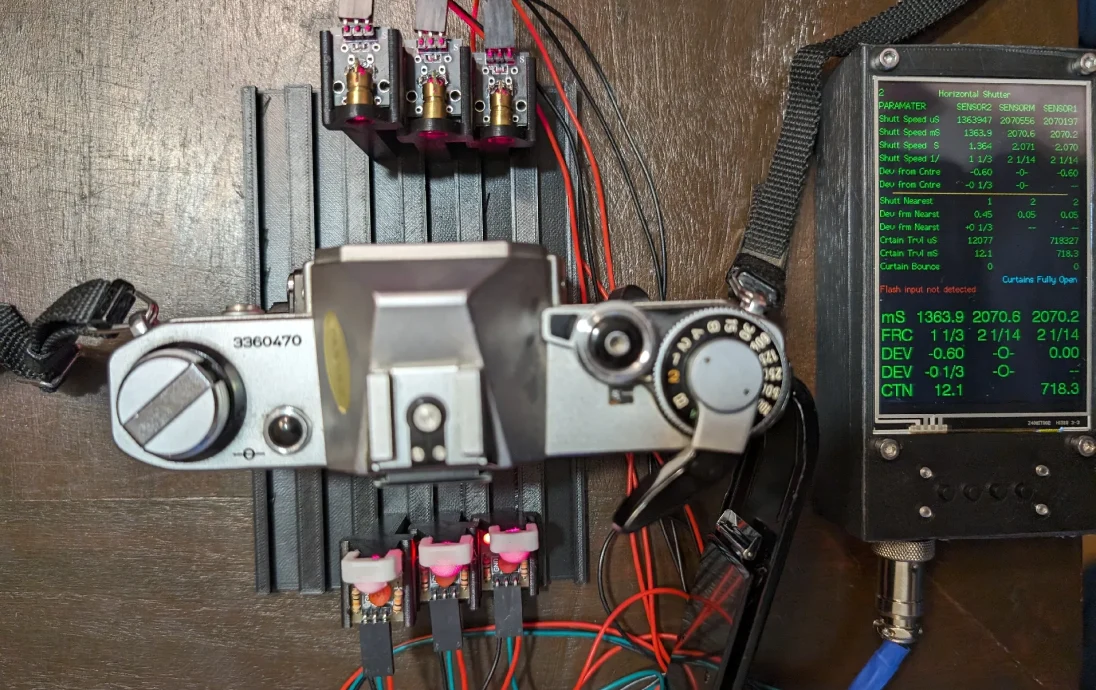

Этот проект на GitHub (не принадлежащий мне) предоставляет прошивку для тестера затвора камеры, работающую на плате ESP32. Я создал 3D-модели приспособления для крепления лазера/датчика и блока контроллера, совместимые с этим проектом.

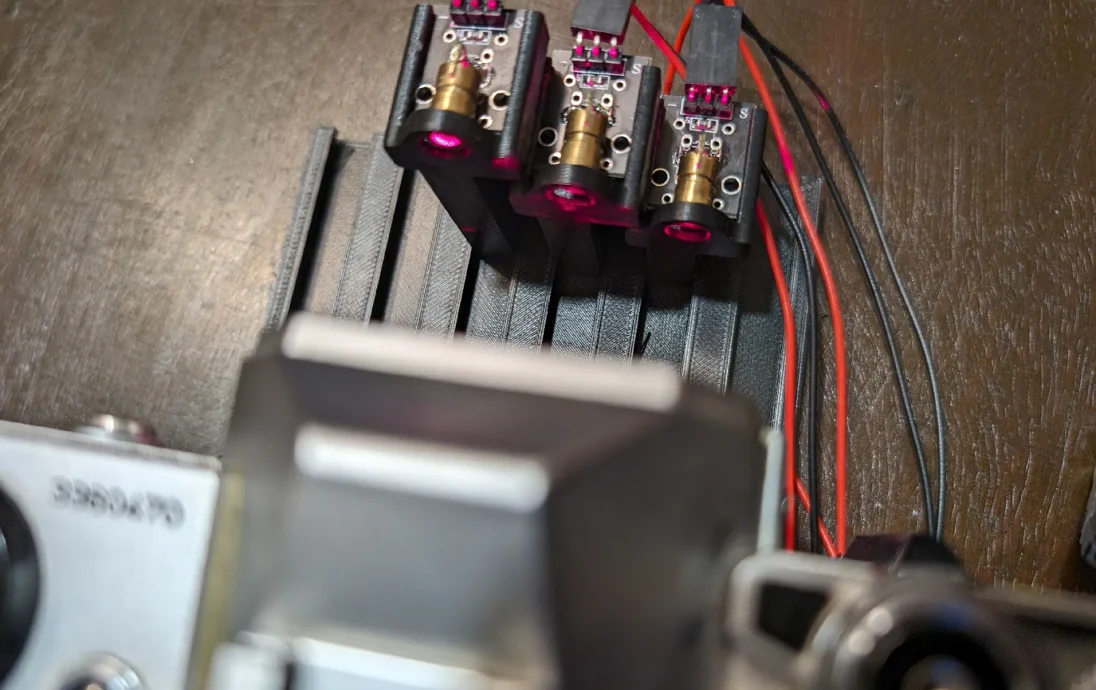

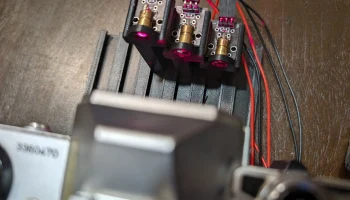

В приспособлении используется набор направляющих, которые позволяют регулировать горизонтальное положение трех пар лазер/сенсор, поэтому его можно использовать для камер размером от 35 мм до камер 6x7.

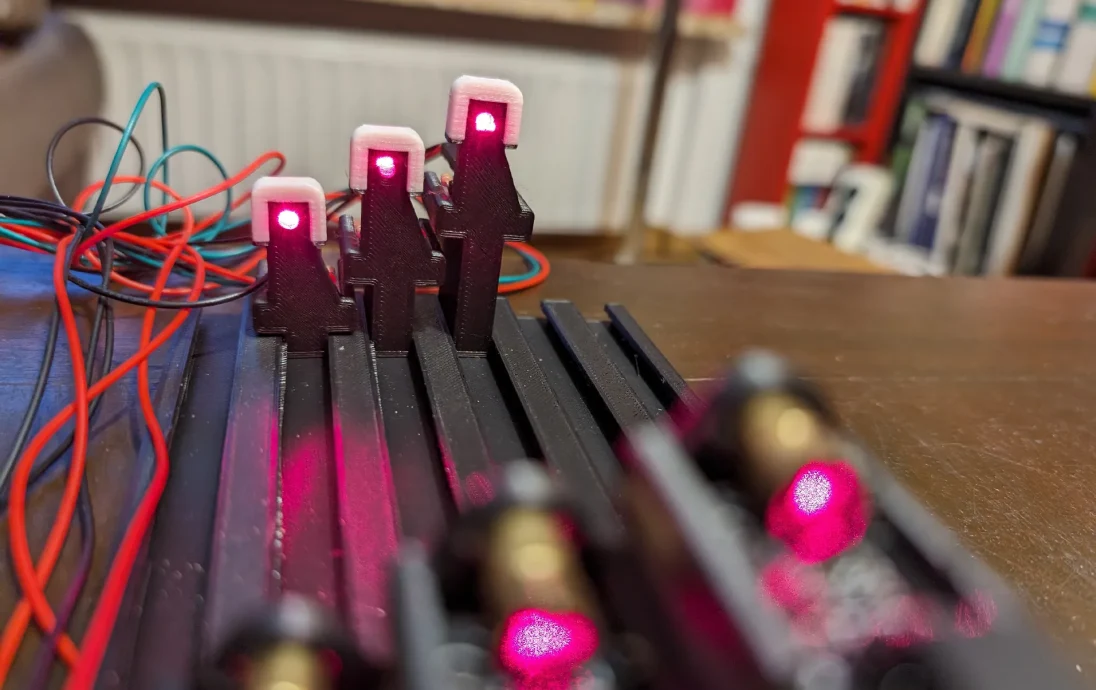

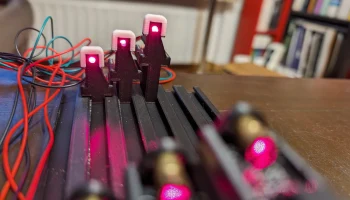

Обратите вн��мание, что датчики направлены в неправильном направлении (что упрощает прокладку кабеля), поэтому вам нужно напечатать белый (или, возможно, красный) колпачок, чтобы отражать лазерный свет обратно на датчик.

Для рельсов я предоставил две версии — одна, которая не требует отдельных опор, а вместо этого создает крошечные перемычки, которые нужно вырезать острым ножом.

Я использовал это оборудование:

Плата разработки ESP32 NodeMCU-32S 30-контактная плата (CH340C, Type-C)
DIY Kit 1x4 4 независимых кнопки клавиатуры
Модуль SPI 320x480 4,0/3,95 Zoll TFT ЖК-дисплей Модуль с сенсорным экраном
4 винта М3 5 мм для кнопок.
4 винта M3 12 мм для крышки/дисплея
GX16 Авиационная вилка и розетка (минимум 5 контактов)
