Базовые кронштейны для Wismesh Repeater Mini...
Недавно я приобрел WisMesh Repeater Mini для использования в Meshtastic.
Поставщик также предлагал регулируемые крепления для шестов, но они были неудовлетворительными: они были предназначены для шестов большего диаметра, были такими же устойчивыми, как и механизмы блокировки регулировки, и их не было на складе. У меня есть САПР, 3D-принтер и больше терпения, чем здравого смысла.

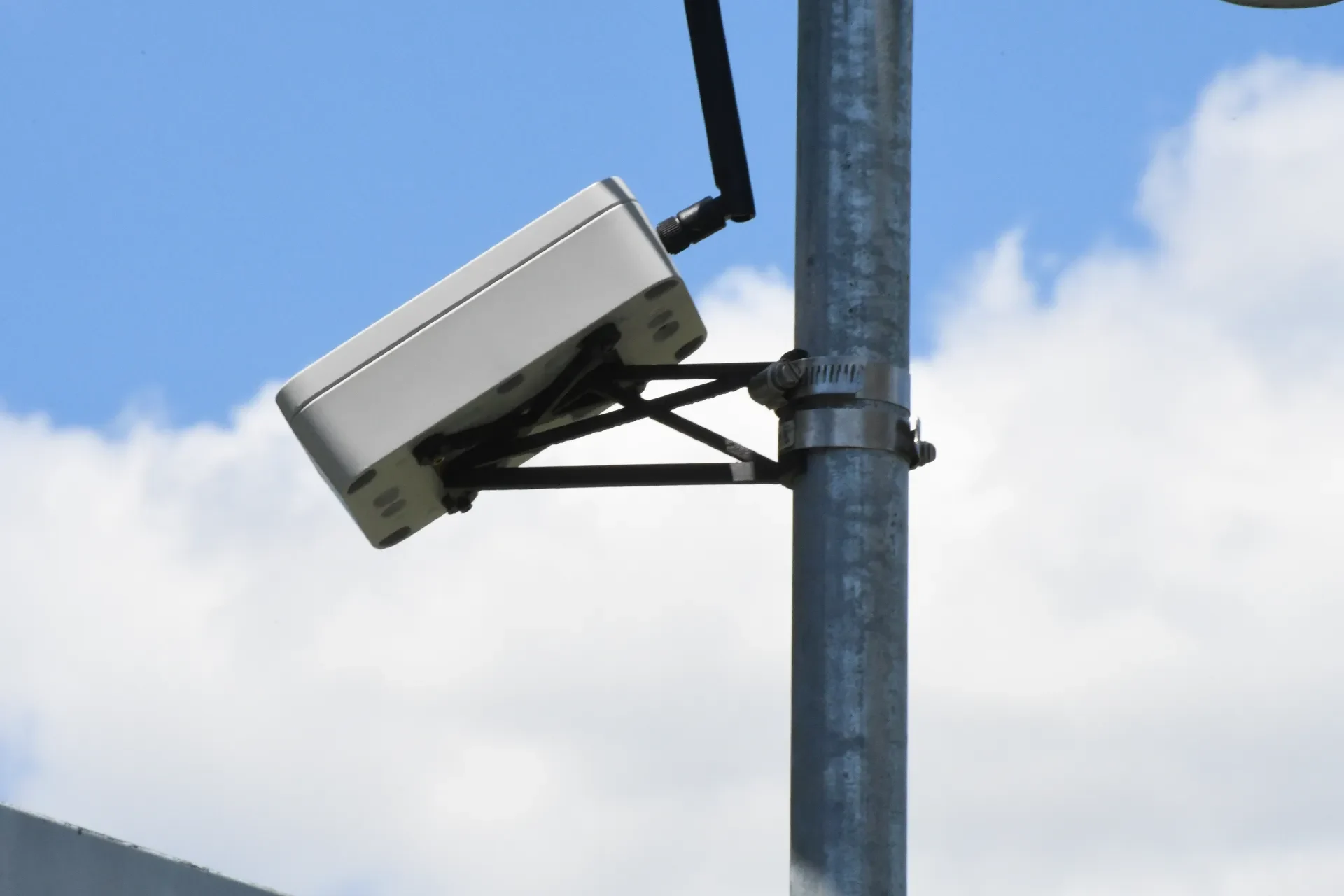

Этот кронштейн предназначен для крепления к столбу диаметром 44 мм, и я загрузил модель для каждого 5-градусного пол��жения между 25 и 60 градусами. Модель предназначена для крепления к опоре с помощью хомута шириной 14 мм.
Хотя я включил несколько вариантов, которые должны охватывать диапазон проживания большинства людей на планете за пределами тропиков, здесь много пространственного пространства. Я также включил исходную модель, созданную в Fusion, которая является полностью параметрической. Вероятно, вы можете загрузить F3d и указать параметры оптимального угла наклона солнца, диаметра трубы и ширины хомута и получить модель, которая подойдет для вашего применения. Обычно мне везло с настройкой параметров, но слияние странное, так что YMMV.
Геометрию этой конструкции невозможно адаптировать для близких тропических широт.
Я распечатал это в ASA и использовал без существенных ошибок.
