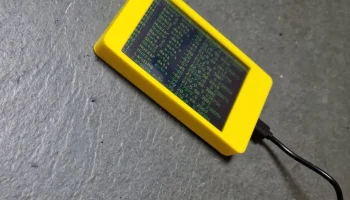

Чехол Freenove ESP32 с 4,0-дюймовым сенсорным ЖК-дисплеем IPS

Этот чехол предназначен для сенсорного экрана Freenove ESP32 Display FNK0103 4,0 дюйма, 320x480 ST7796.
Он очень похож на меньший дисплей CYD (2,8 дюйма).

Это красивый TFT-экран с разрешением 320 x 240, который хорошо выглядит и имеет резистивный сенсорный экран.

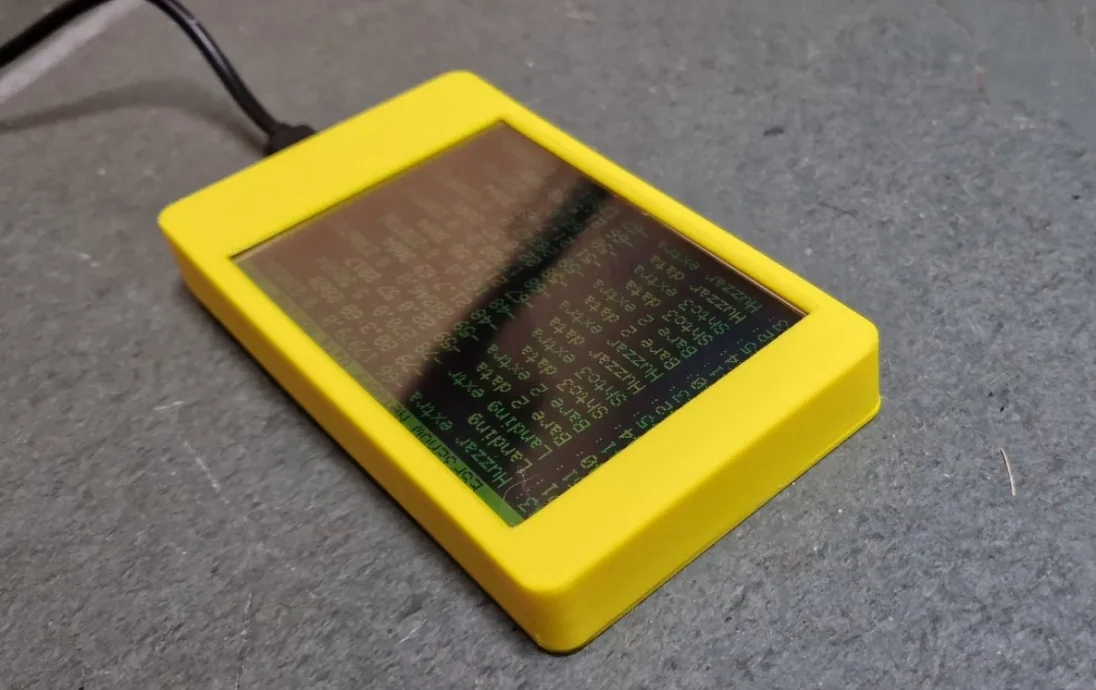

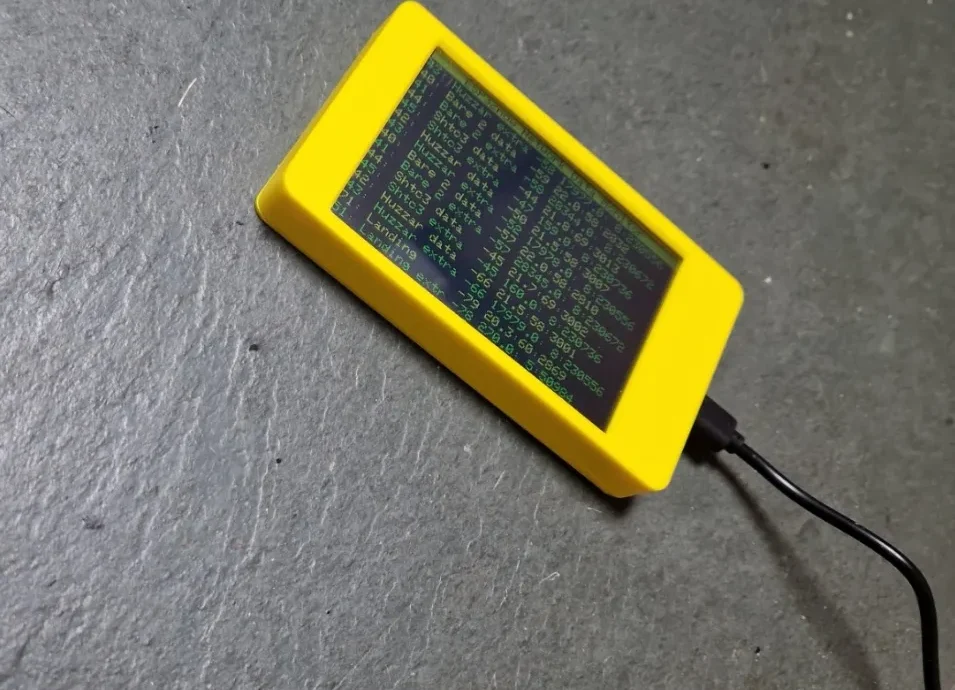

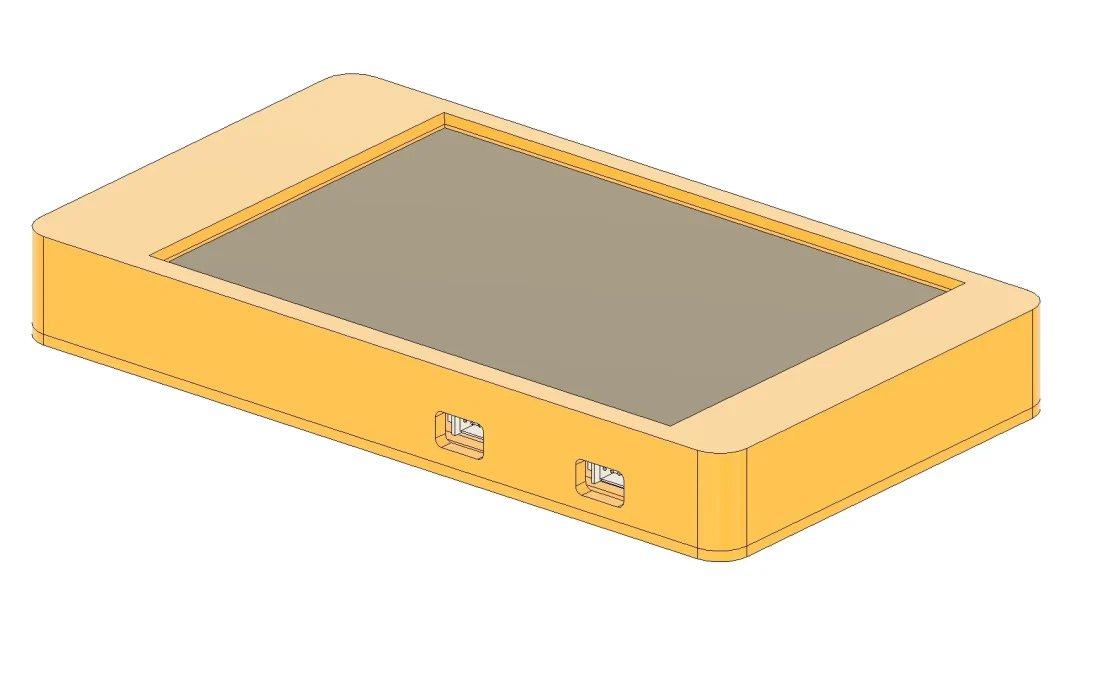

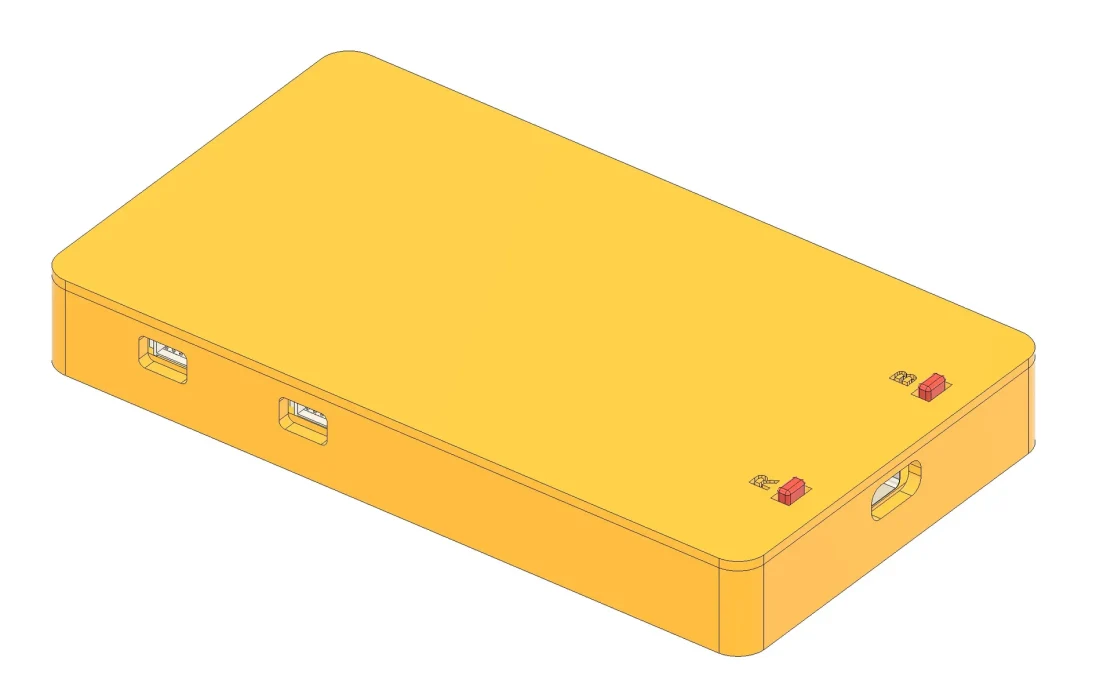

Я решил смоделировать плотно прилегающий корпус с задней крышкой, которая защелкивается на передней части корпуса.

Корпус плотно прилегает к печатной плате, поэтому в зависимости от вашего принтера может потребоваться обеспечить больший зазор вокруг печатной платы.

В этом случае рекомендуется увеличить масштаб передней и задней крышки в программном обеспечении слайсера. Или внесите изменения в файлы.

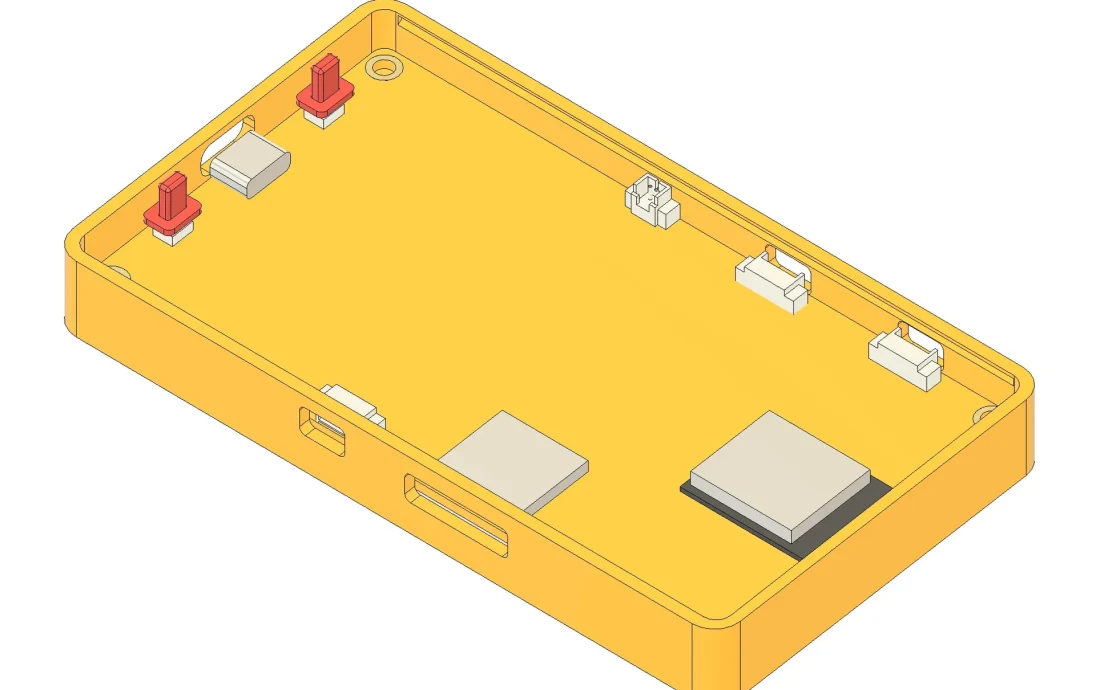

Задняя крышка имеет проставки по каждому углу, которые удерживают печатную плату на месте.
Возможно, высоту ножек потребуется настроить в соответствии с вашим принтером.

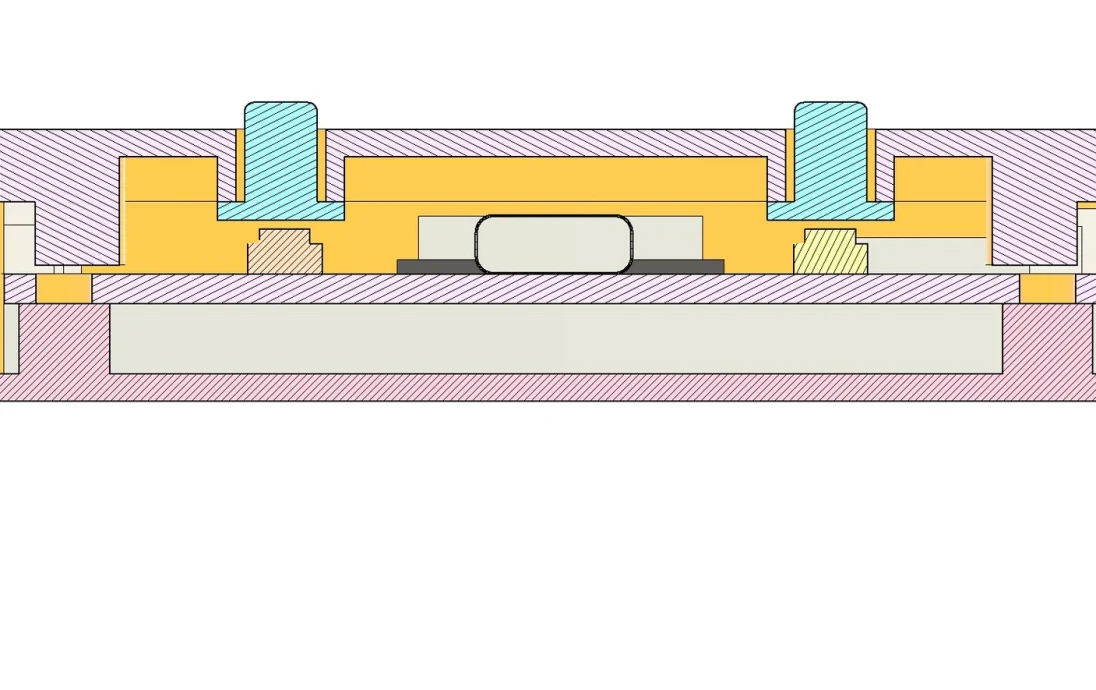

Необходимо напечатать две кнопки (Boot и Reset), которые позволят использовать клавиши сброса и загрузки.

В комплект входит отдельная папка-подставка, позволяющая наклонять корпус под углом до 60 градусов.

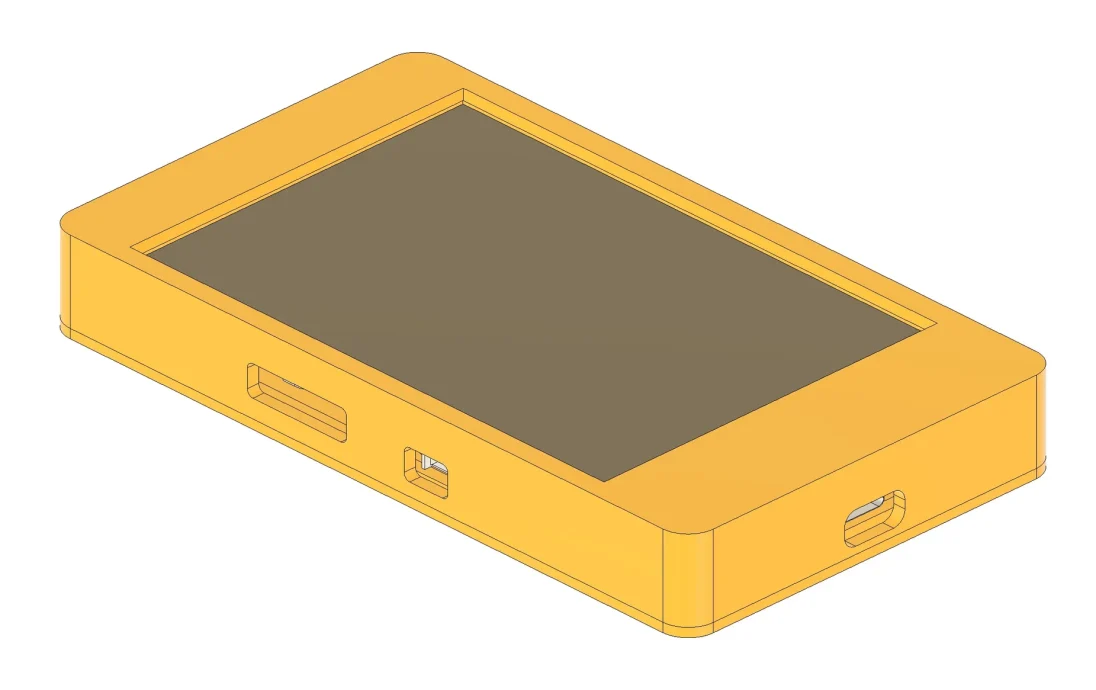

Отдельные файлы также включены для переднего корпуса без отверстий (кроме micro USB)

Напечатано с толщиной 0,20 мм, на принтере Prusa Mini+ опоры не требуются.

Файлы STEP включены на случай, если вам понадобится внести изменения.

Надеюсь, это кому-то поможет.
