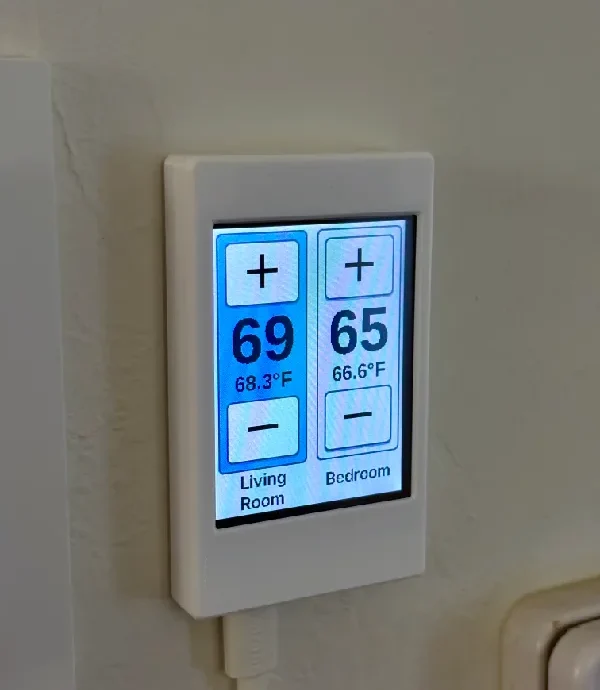

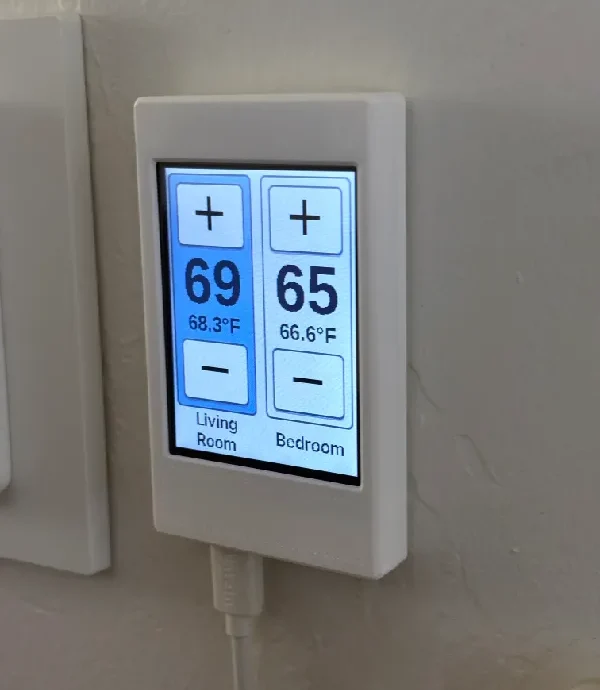

Дешевый корпус ESP32 с желтым дисплеем (CYD) - только пор..
Ремикс корпуса, разработанный @mdzi, чтобы закрыть боковые и нижние периферийные порты (кроме портов USB) для более чистого вида, когда не используются внешние устройства ввода-вывода. Огромное спасибо @mdzi за предоставленные файлы STEP, которые значительно облегчили создание ремиксов.
Для дальнейшего ремикса я предоставил файлы STEP и ссылку на свой документ Onshape.
Исходное описание от @mzdi для справки:
Ремикс корпуса, разработанный @mdkendall для дешевого желтого дисплея ESP32 (ESP32-2432S028R), найденного на Aliexpress и подобных сайтах.
Модель адаптирована для версии платы USB-C, у которой имеются небольшие различия в положении разъемов (особенно монтажных отверстий и разъема USB-C).
Примечание. Только версия с саморезами.
Настройки печати
Материал: ПЭТГ
PLA тоже подойдет, воз��ожно, с меньшим изгибом кнопок. Плата нагревается сзади, но я не думаю, что она настолько теплая, чтобы расплавить PLA.
Сопло 0,4 мм
Высота слоя 0,2 мм
3 стены
2, наверное, тоже подойдет
15% заполнение или более
Требуемое оборудование
4 винта M3x6 с головкой под торцевой ключ (самонарезные в пластике)
