Пульт дистанционного управления ESK8 - ESP32 C3........

Arduino и пр.

Пульт дистанционного управления ESK8 - ESP32 C3........ 0

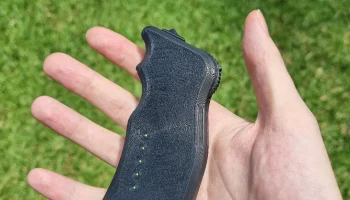

Пульт дистанционного управления ESK8 - ESP32 C3........ 1

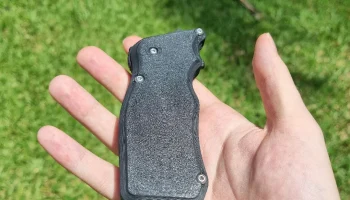

Пульт дистанционного управления ESK8 - ESP32 C3........ 2

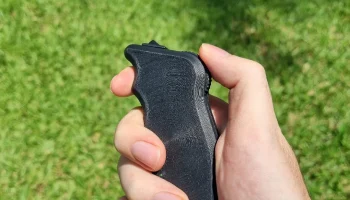

Пульт дистанционного управления ESK8 - ESP32 C3........ 3

Пульт дистанционного управления ESK8 - ESP32 C3........ 4

Источник:

www.printables.com

Ремикс пульта дистанционного управления Electric Longboard от DroidSector. Использует совершенно другое оборудование.

Необходимые компоненты

2× микроконтроллера ESP32-C3 SuperMini (пульт + приемник)

49E Датчик Холла (определение положения дроссельной заслонки)

2 неодимовых магнита диаметром 5 мм (для механизма дроссельной заслонки Холла)

Пружина ручки (для мех��низма возврата дроссельной заслонки)

подшипник 8x16x5

Зарядный модуль TP4056 (литий-ионная зарядка и защита)

18650 литий-ионный аккумулятор

KW11-3Z Микропереключатель с роликовым рычагом (аварийный выключатель)

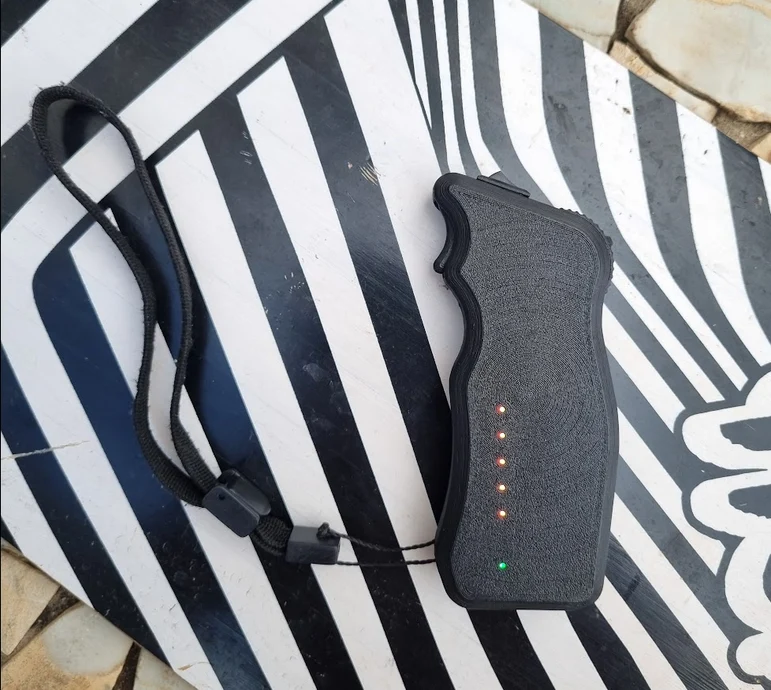

8-светодиодный модуль WS2812/NeoPixel (индикаторы состояния и заряда батареи)

Выключатель питания KCD11

Резисторы для делителя напряжения аккумулятора

4 винта с полукруглой головкой M3 × 15 мм

Код можно найти здесь.
