Простой корпус для LilyGo ESP32 PoE

Arduino и пр.

Источник:

www.printables.com

Это простой пример модуля ESP32 с питанием по PoE от LilyGO.

Пространство внутри корпуса намеренно тесное, поскольку я использую его как простое удаленное радио/прокси-сервер Bluetooth для HomeAssistant. Мне нечего добавлять к этому модулю, поэтому внутри нет необходимости в дополнительном месте для проводов.

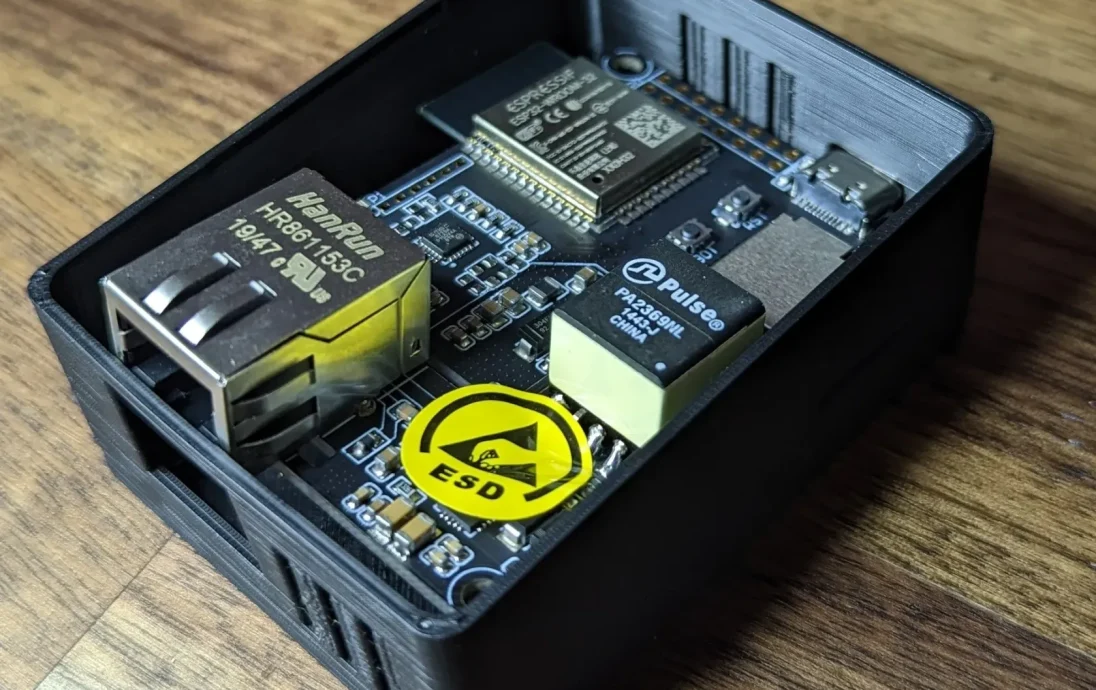

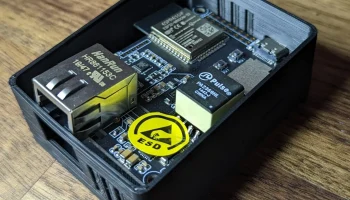

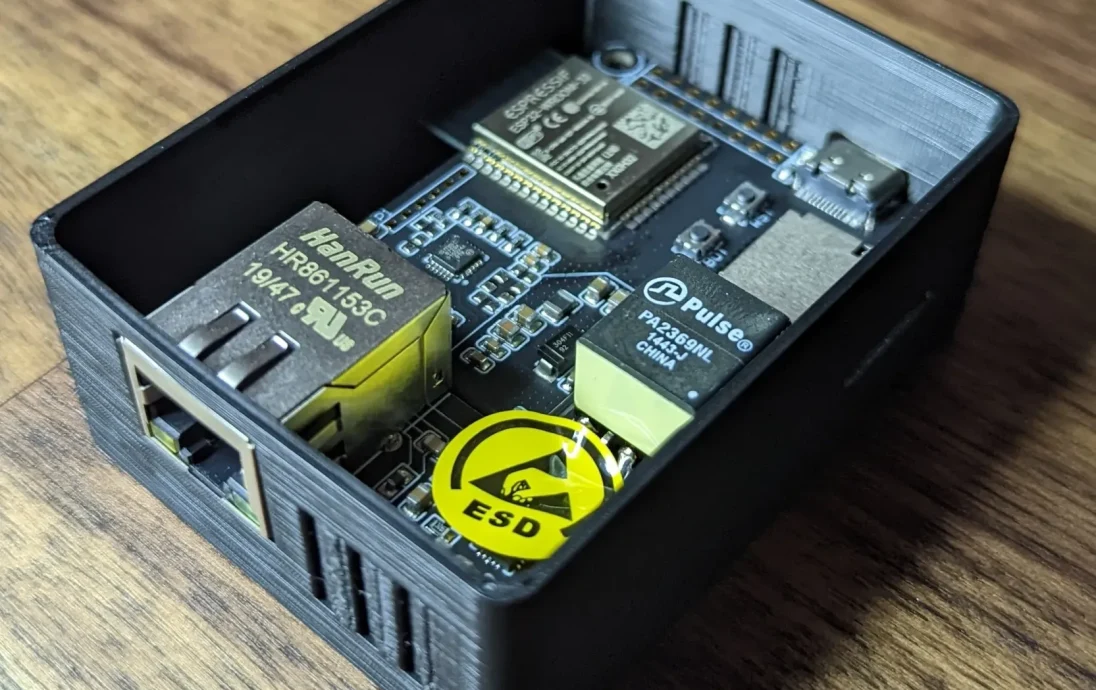

Вам не обязательно вкручивать печатную плату в корпус, но вы можете это сделать. Плата удерживается на месте благодаря плотной посадке, но если вы собираетесь использовать ее в условиях вибрации, рассмотрите возможность использования винтов.

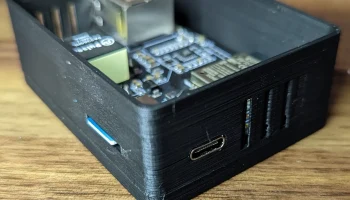

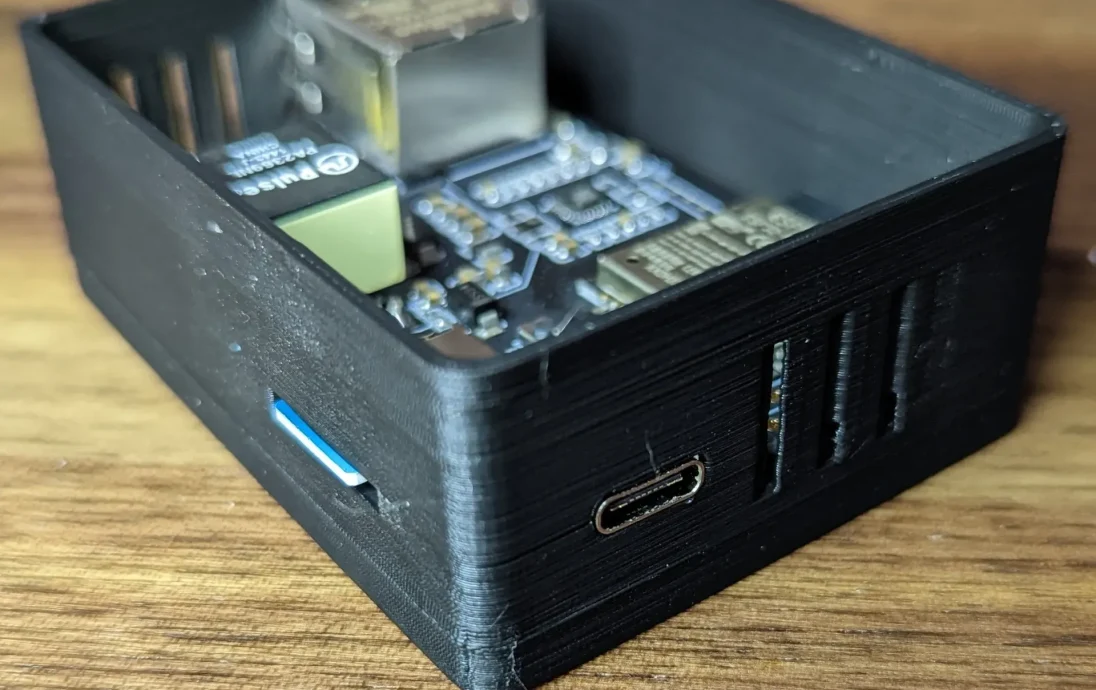

Чтобы вставить печатную плату в корпус, начните с разъема USB-C, затем (слегка) отогните корпус, чтобы освободить место для RJ45.

Для пояснения посмотрите фотографии pcb-insert-{1,2}.jpg, прикрепленные к этому сообщению.

-----

Устройства PoE всегда выделяют некоторое количество тепла; Рядом с разъемами USB-C и RJ45 есть небольшие вентиляционные отверстия.

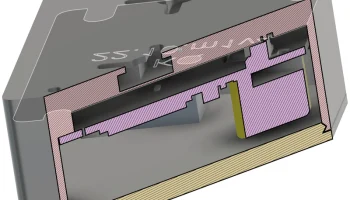

Я добавил небольшие пазы для невыпадающих винтов «замочная скважина», в которые можно вставить винт M3. В частности, максимальные размеры головки винта:

Ширина 5,5 мм
3,25 мм в высоту
диаметр вала 3 мм

Отверстия доходят до нижней части корпуса, поэтому вы можете установить некоторые основные магнитные винтовые стойки, подобные этим:

https://www.aliexpress.com/item/3256803111698143.html

------

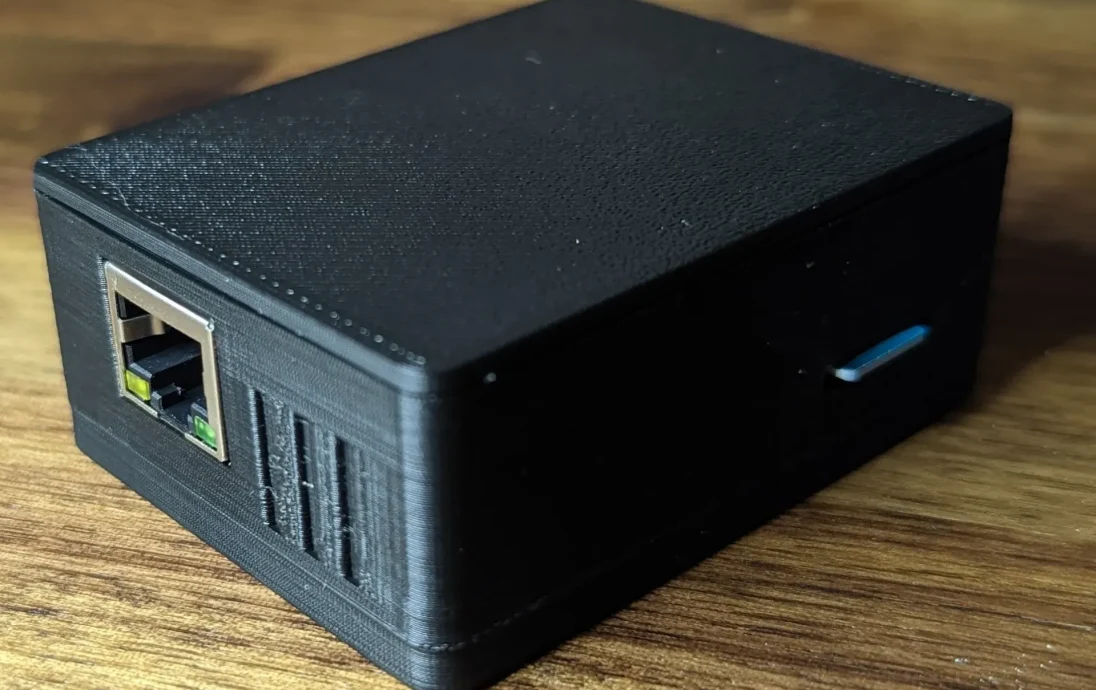

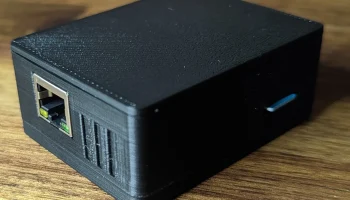

Крышка имеет защелкивающееся крепление.

Ориентация печати должна быть очевидна.

Материал и заполнение выбираются на ваше усмотрение, но права на ошибку практически нет, поэтому печатайте так медленно, как вам нужно, чтобы получить точную и детальную печать!

Я использовал файл [`3d_file.stp`](https://github.com/Xinyuan-LilyGO/LilyGO-T-ETH-POE/blob/master/3d_file.stp) из репозитория LilyGo GH, чтобы быстро собрать это воедино.
