Крепление камеры Prusabot ESP32 для оригинального корпуса..

Опубликовано с предварительного одобрения @jorge_rui

Инструкции;
1) Распечатайте переднюю панель с оригинальной страницы Prusabot (платная модель) и распечатайте обе части из этого списка.

2) вставляем гайки внутрь крепления и скручиваем обе половинки между собой, винт М3х12 задает натяжение механизма.

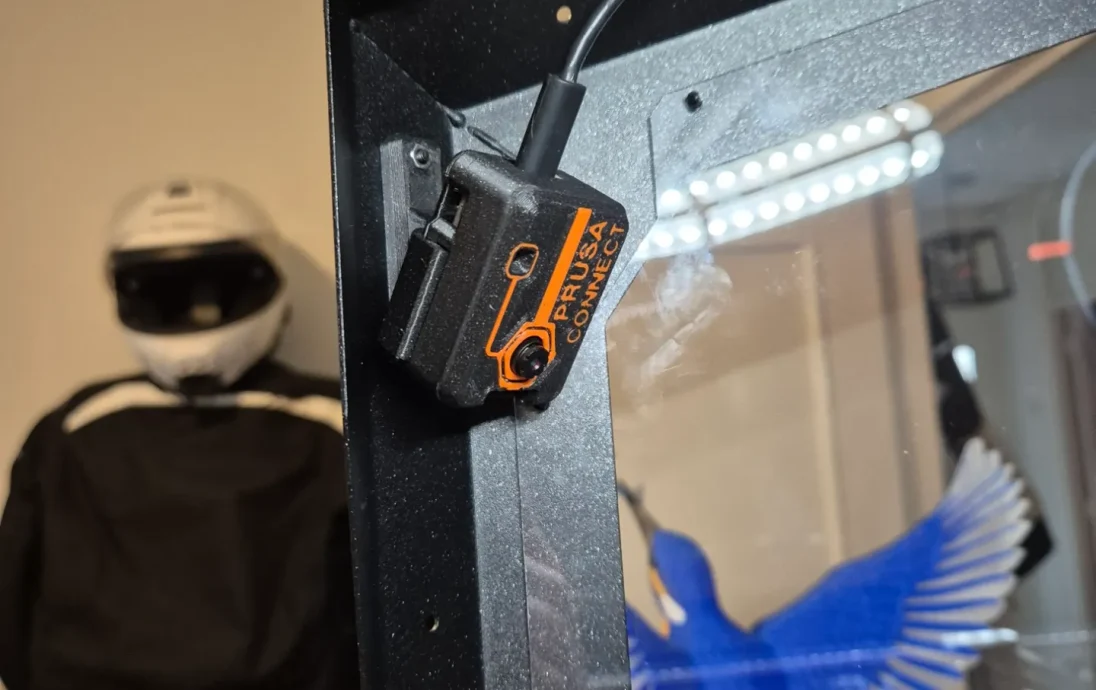

3) Прикрепите PRUSABOT к левой передней части корпуса с помощью болтов M3x8. В листовом металле будет 3 отверстия. Используйте верхний и нижний. При монтаже убедитесь, что зажимы находятся на нижней стороне (иначе кабель выйдет снизу).

4) Вставьте переднюю часть PRUSABOT с установленным модулем ESP32-CAM.

5) Подключите USB-разъем к модулю и проложите его через готовые отверстия для кабельных стяжек в корпусе в левый нижний угол (куда также выходят кабели вентилятора и светодиода). Подключите другой конец USB к источнику питания.

И все!!! теперь настройте камеру, следуя руководствам, перечисленным на Github и в блоге Prusa.
