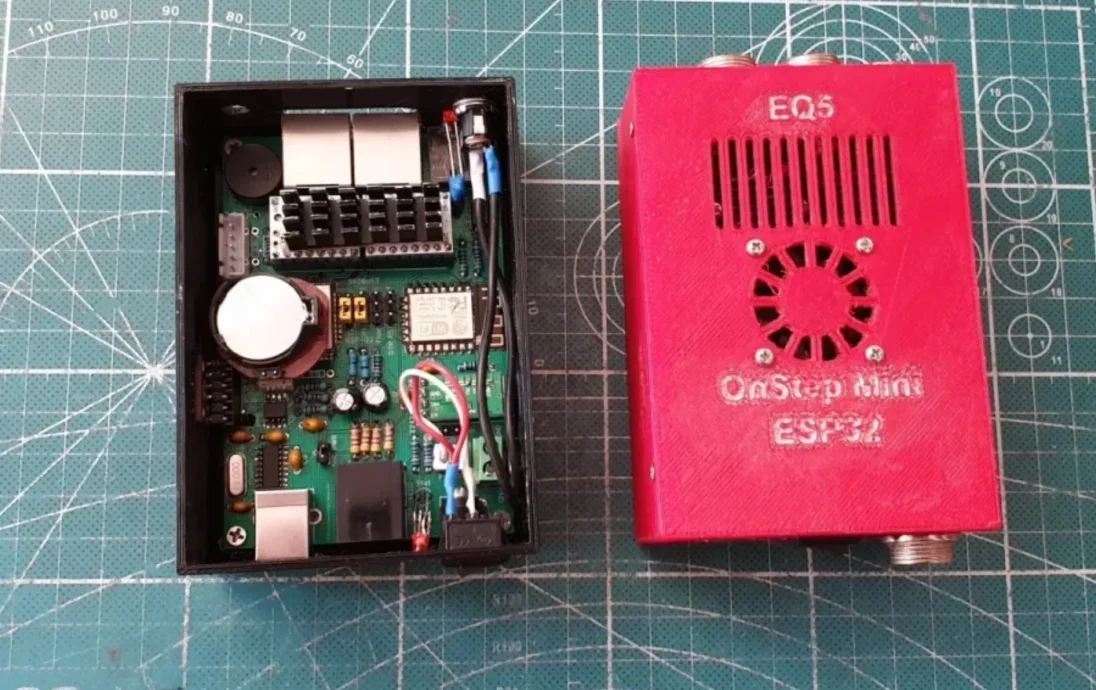

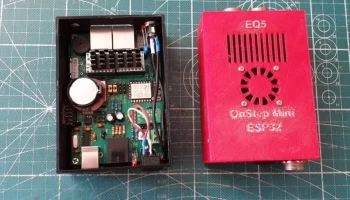

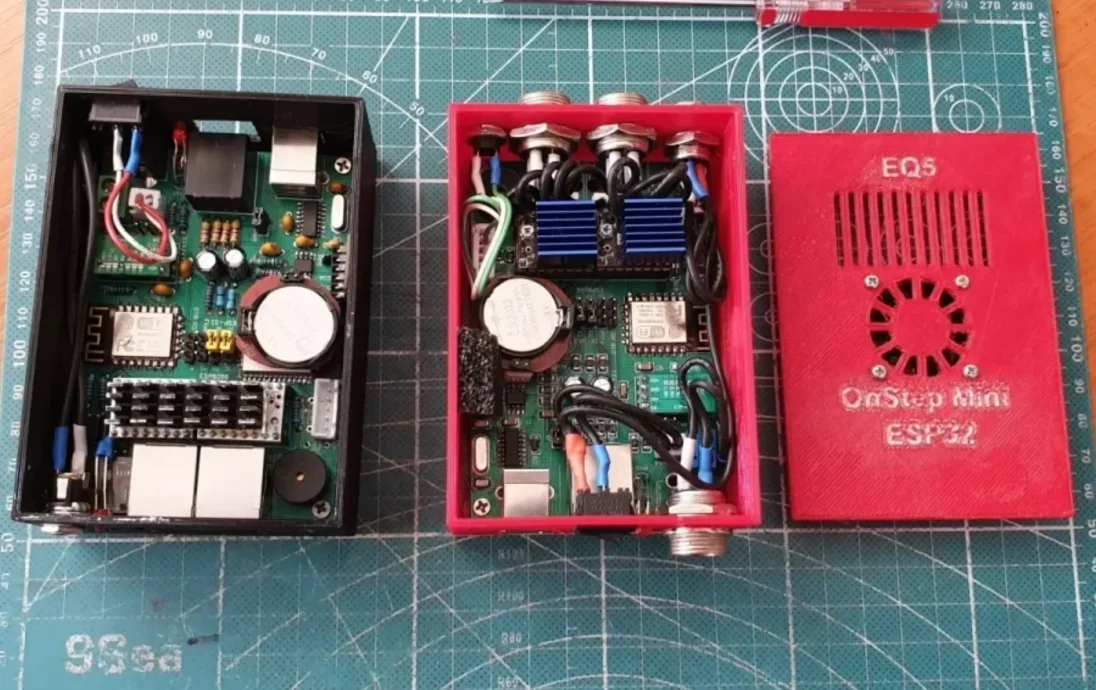

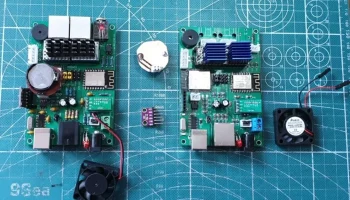

ОнСтеп ESP32 мини

Контроллер перехода мини-телескопа OnStep ESP32 на базе проекта Говарда Даттона

Ключевые свойства:

Печатная плата имеет те же размеры, что и MiniPCB2.
Большой порт USB B.
Bluetooth
Wi-Fi
Внутренние часы реального времени и PPS с резервной батареей
Порт для осветителя полярной телескопа
Таймер зеркальной камеры или шина OneWire

Схема подключения и печатная плата находятся на EasyEDA.

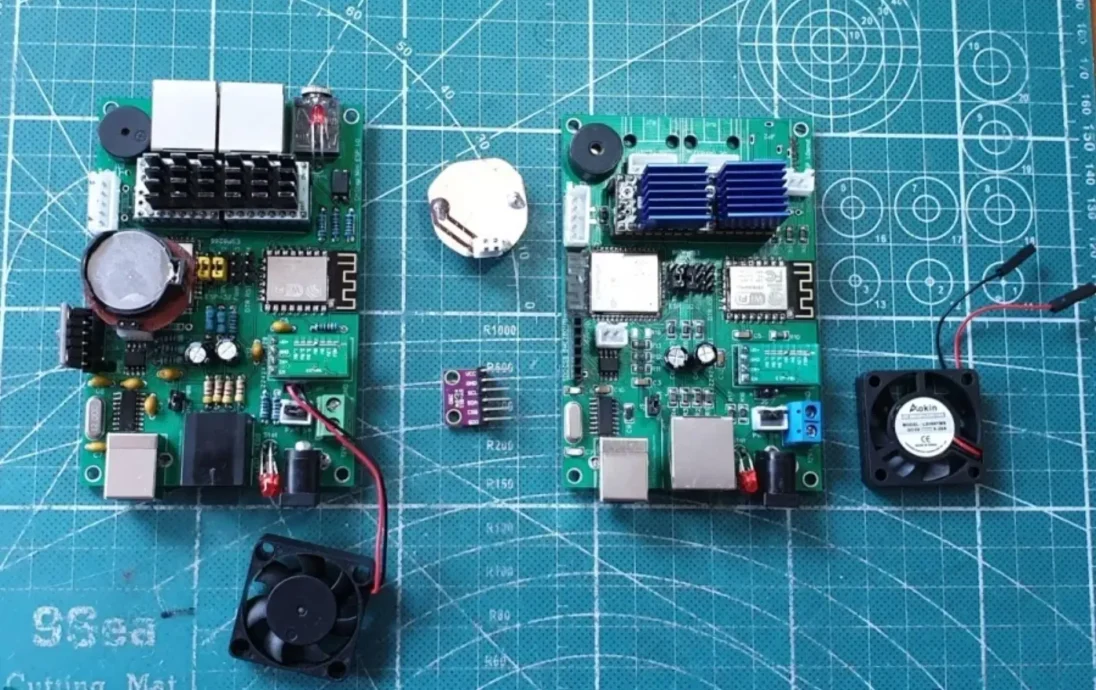

Печатные платы разработаны в двух вариантах. Для полной сборки SMD или для классических осевых резисторов и керамических конденсаторов.

Pinmaps основан на MaxESP3, но требует следующих незначительных модификаций:

#define Aux7 36 // 36 — внутренний DS3132 PPS или 39 внешний (GPS) PPS #define OneWirePin 15 // шина OneWire или таймер каме��ы #define ReticlePin 19 // осветитель полярной прицела #define TonePin 2 // звуковой сигнал

// PEC Опционально — не тестировалось #define PecPin 39 #define AnalogPecPin A3 // PEC Sense, аналоговый или цифровой (GPIO39)

Другие мои вещи OnStep

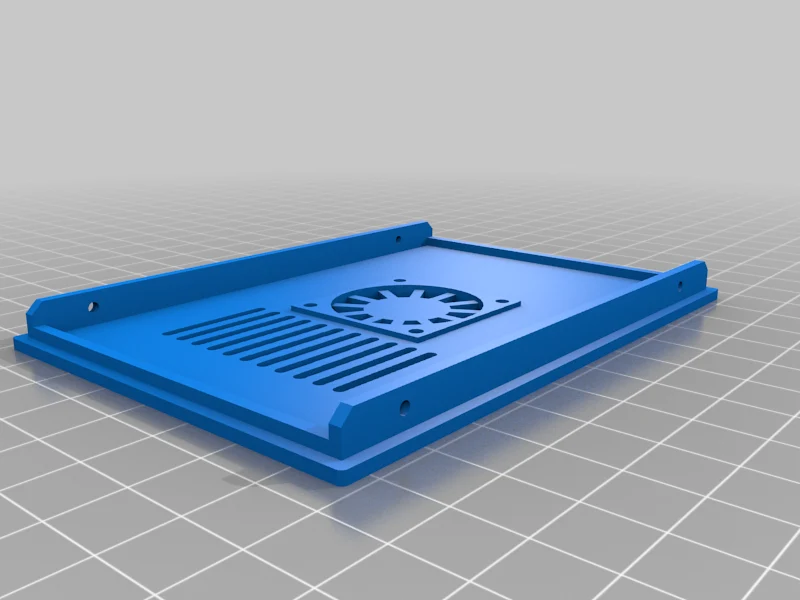

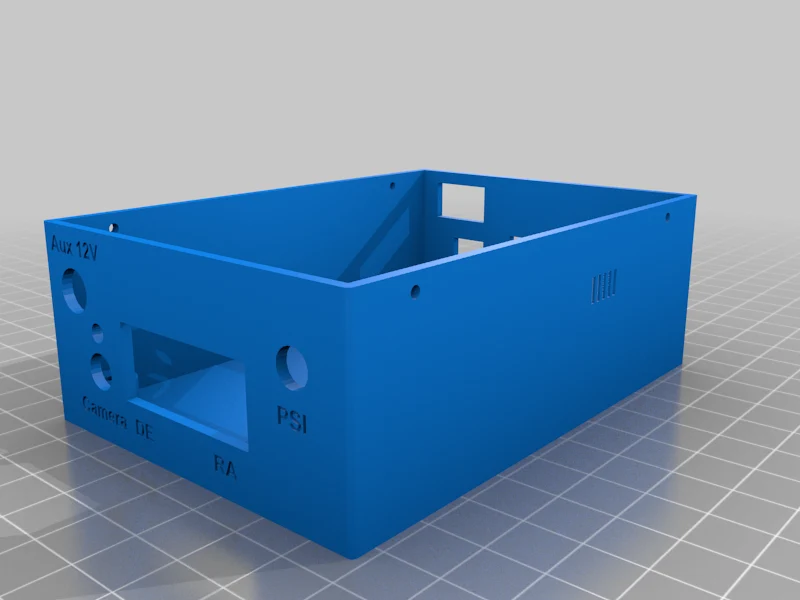

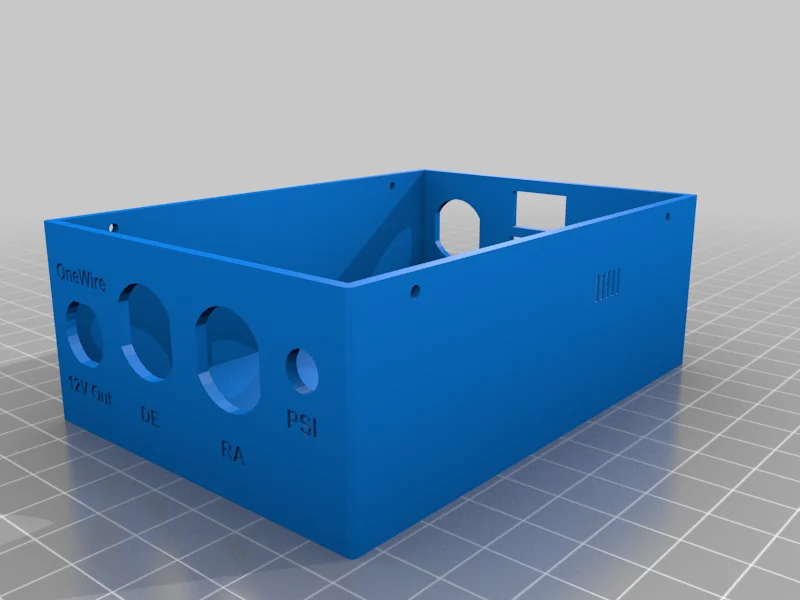

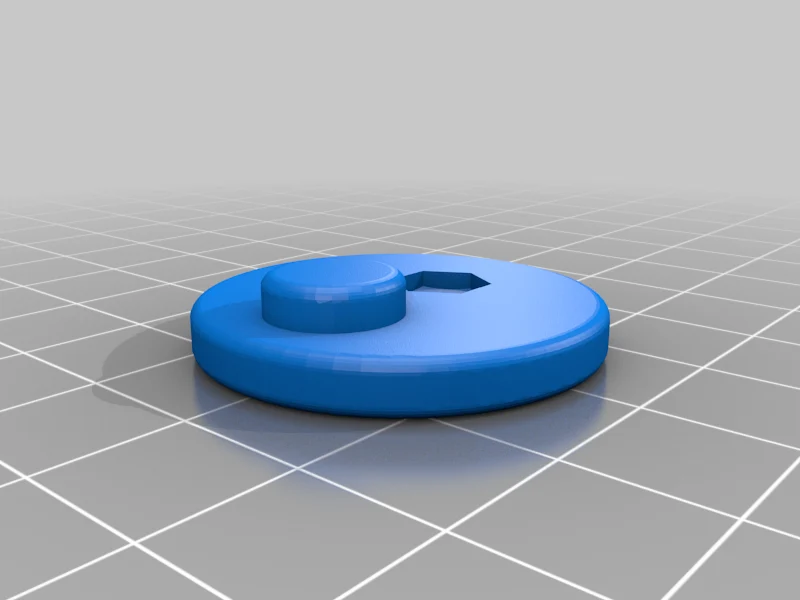

Исходный код FreeCAD здесь
