Крепление ESP32 CAM для принтера Prusa XL........

Крепление ESP32-CAM для Prusa XL, сборка 123d

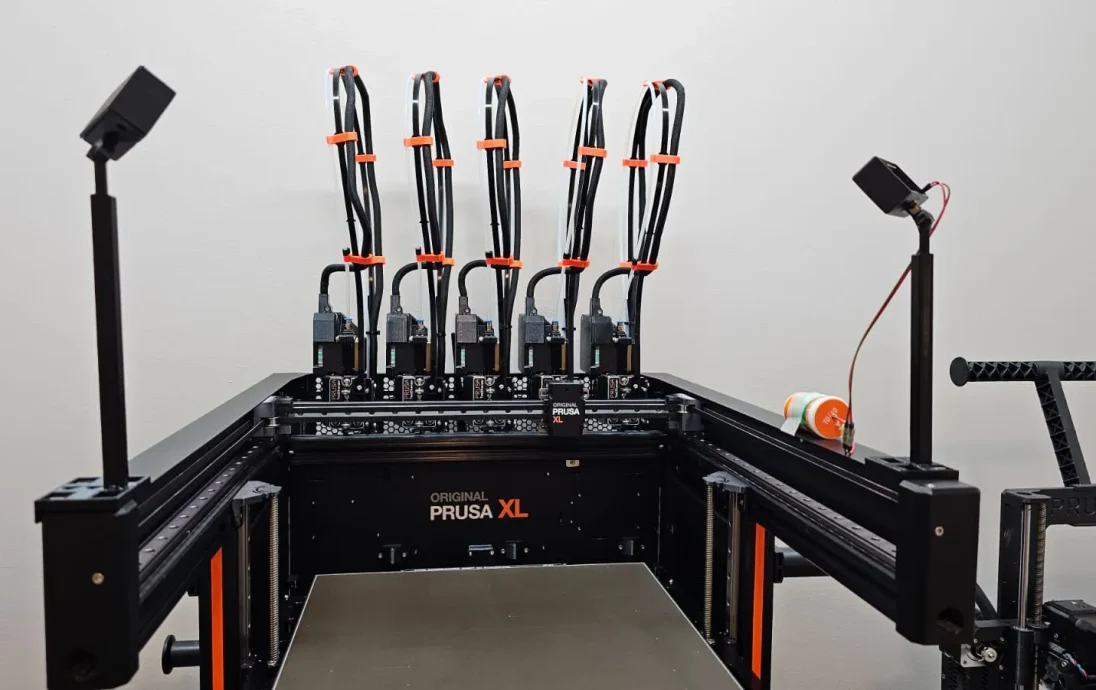

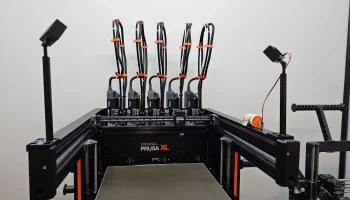

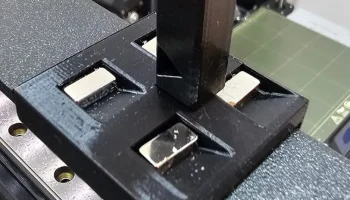

Крепление цепляется за верхнюю часть горизонтальных рычагов и удерживается на месте с помощью небольших магнитов, создавая некоторую силу, предотвращающую скольжение. Это означает, что крепление можно разместить в любом положении, в любом месте вдоль любой стороны принтера.

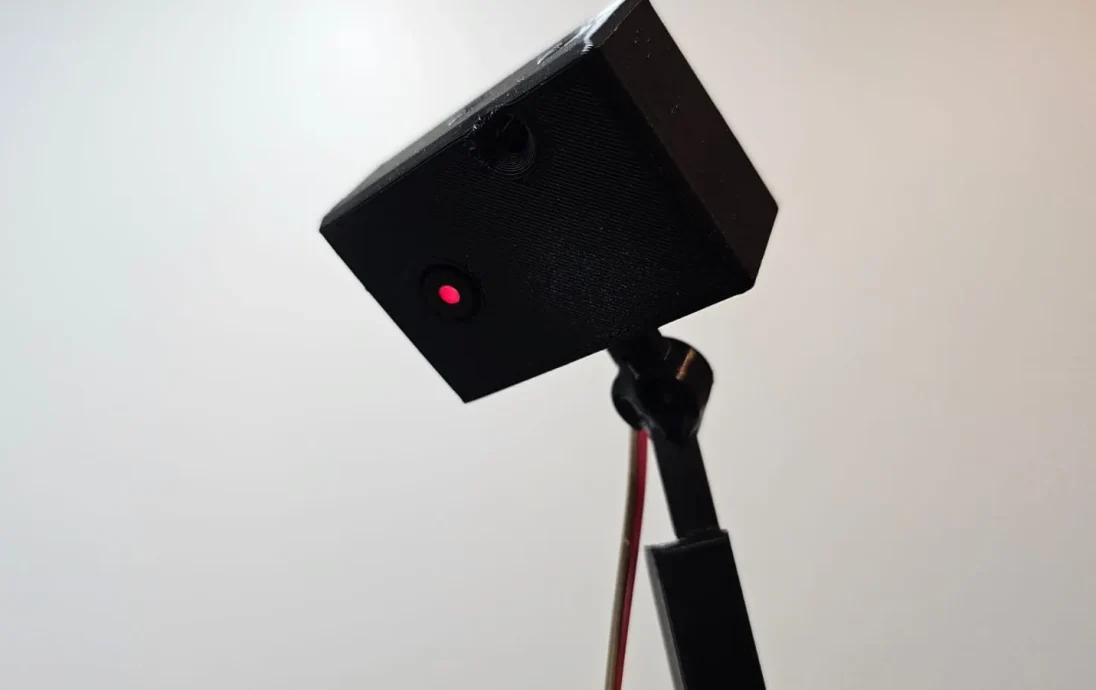

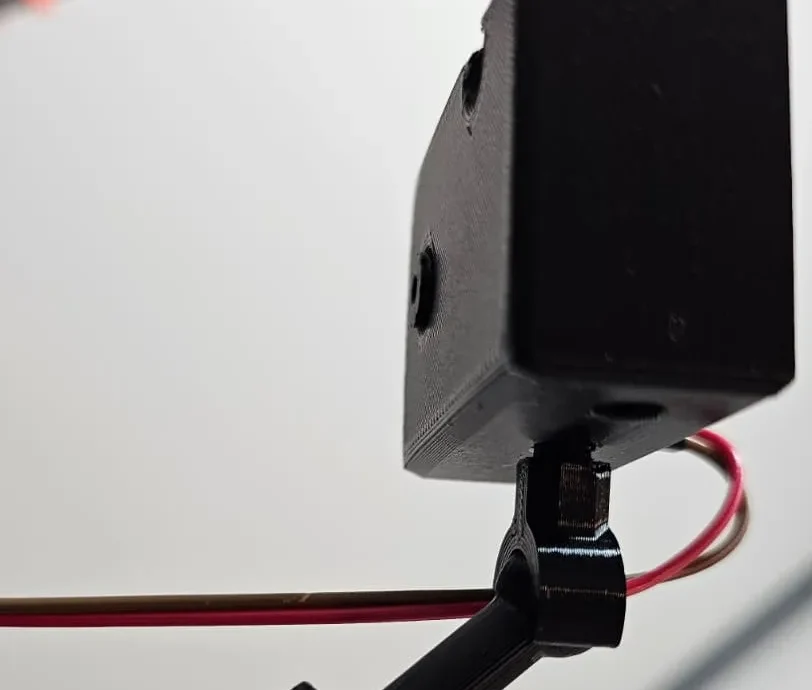

Саму камеру можно поворачивать в любое положение обзора с помощью трехосного подвеса z-y-z. ��лагодаря практически короткой длине ножки большая часть печатного стола может быть видна. Чтобы увидеть все углы, потребуется относительно длинная штанга, если используется стандартная камера с углом обзора 65 градусов. Детали подвеса рассчитаны на плотную посадку (не разрушаются), но это не долгосрочное решение. Как только вы нашли оптимальное положение, зафиксируйте деталь каплями клея или эпоксидной смолы.

Поста��ляются напильники в нескольких вариантах: с креплением на ножке слева или справа и с четырьмя вариантами высоты стержня.

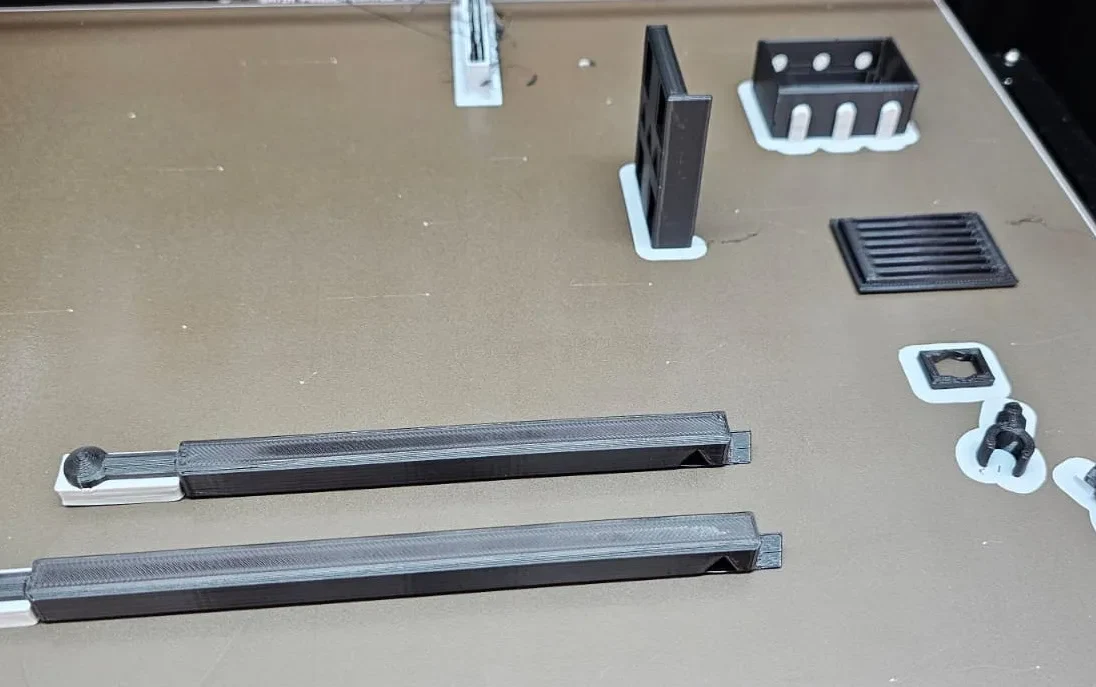

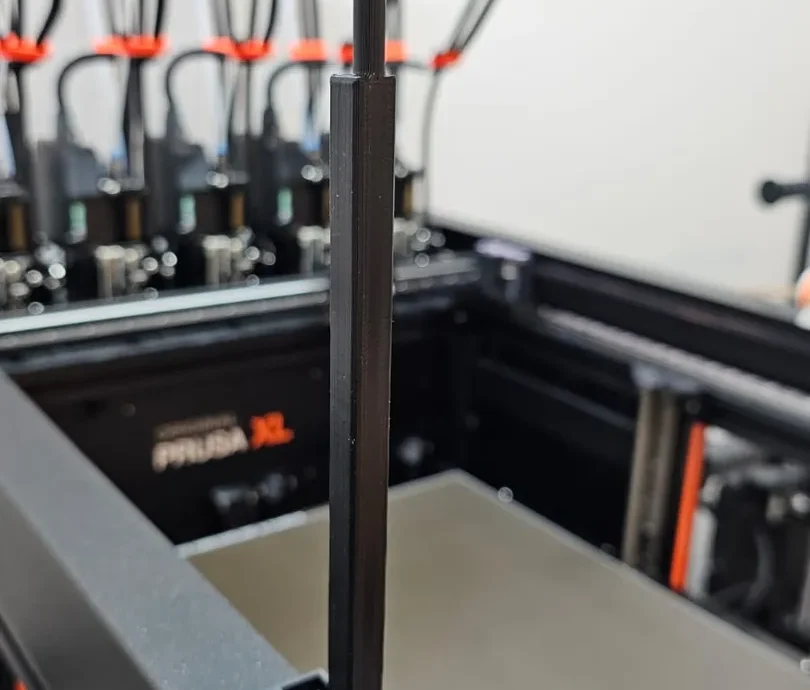

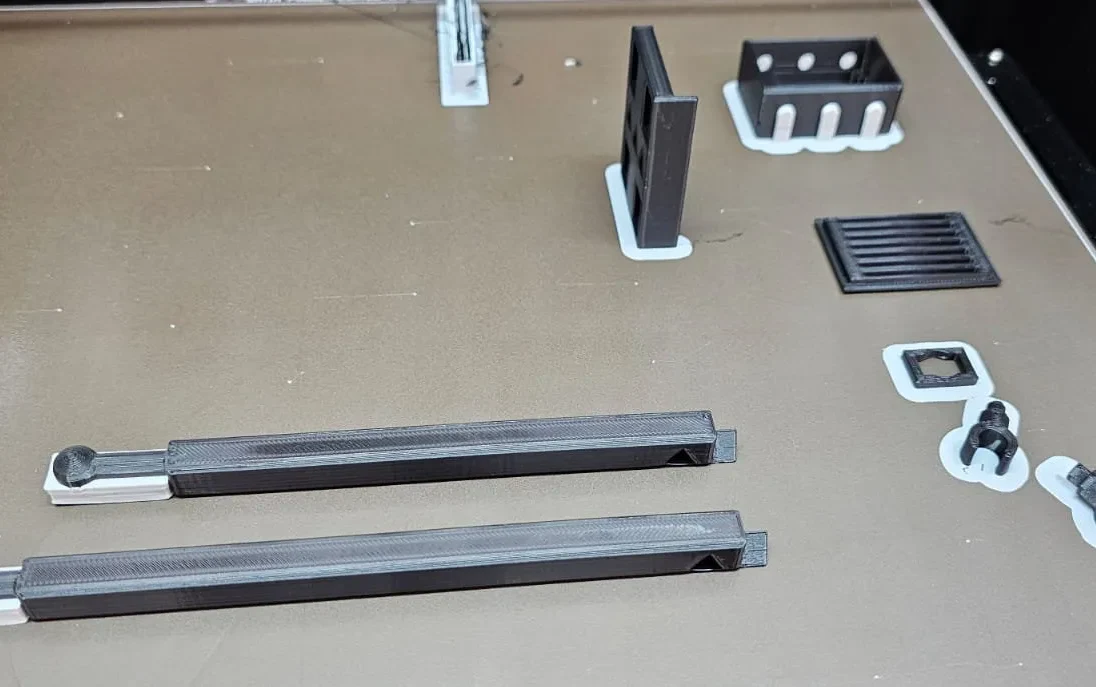

В стержне имеется полость, позволяющая провести провод питания вне поля зрения. Никакой поддержки со стороны слайсера не требуется, опоры предварительно проектируются в САПР и импортируются как часть в составной файл. Затем разные детали печатаются из разных материалов. В файле 3mf я использ��вал экструдер 1 для PLA и экструдер 2 для PETG. Просто убедитесь, что вы правильно загружаете нить.

Да, вы можете встроить магниты, но я предпочитаю оставить слоты для магнитов открытыми для установки после печати.

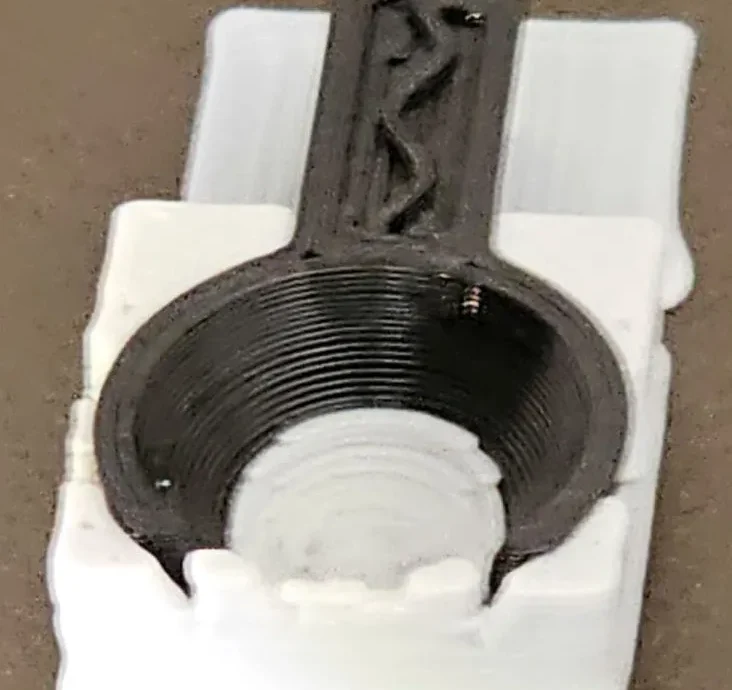

Это была моя первая попытка смешанной печати PLA/PETG. Результаты были в порядке, но я был немного разочарован деформациями маленького сферического шарика. Конечно, это небольшая часть, но PLA обеспечивает хороший негатив для печати на PETG.

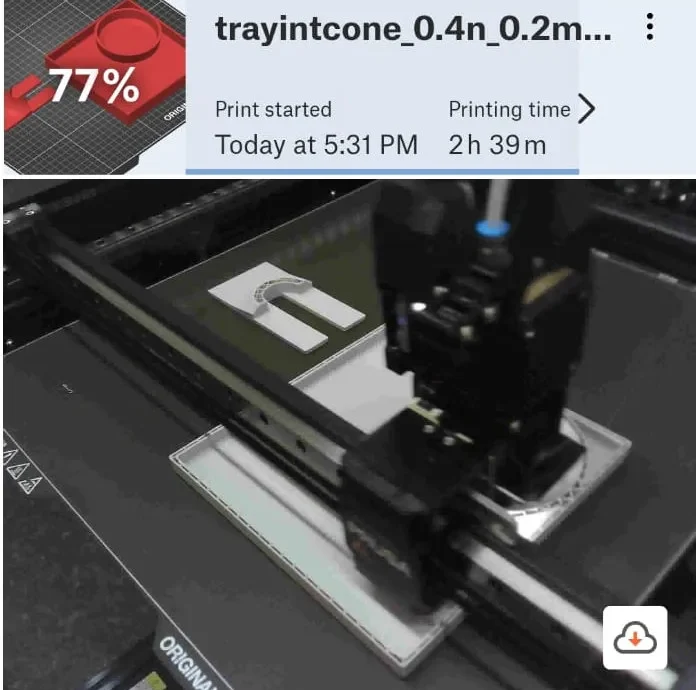

Код для ESP32-CAM доступен по адресу
https://github.com/prusa3d/Prusa-Firmware-ESP32-Cam
или другая версия (я не проверял изменения относительно указанной выше версии):
https://github.com/NelisW/PrusaConnect_ESP32-CAM
который разветвлен от
https://github.com/johnyHV/PrusaConnect_ESP32-CAM
но обновлен с помощью запросов на включение, как в 20230501, и с моим полным переписыванием документации readme.

Подробности о build123d на сайте
https://build123d.readthedocs.io/en/latest/
