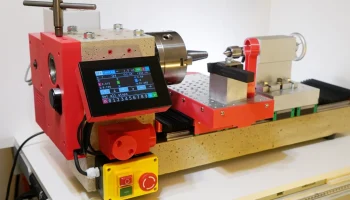

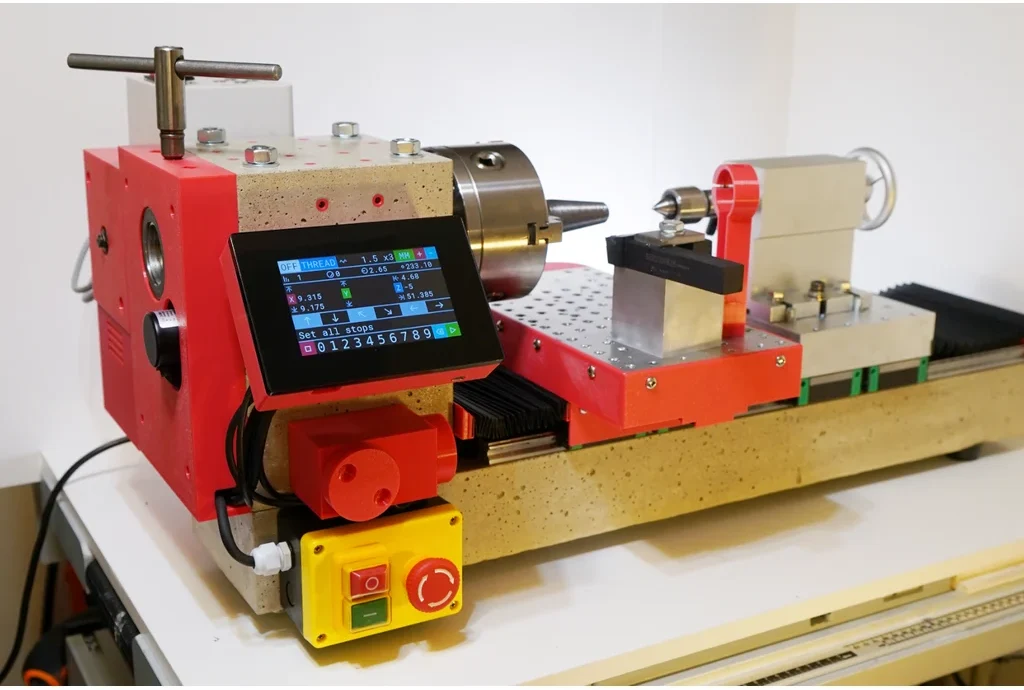

Самодельный токарный станок

Бесплатный проект токарного станка по металлу с открытым исходным кодом, для сборки которого мы печатаем формы на 3D-принтере, заливаем их бетоном или другой подходящей смесью, обрабатываем детали шлифованием и собираем токарный станок, готовый к установке ЧПУ, из готовых деталей и нескольких изготовленных на ЧПУ деталей.

• Патрон 125 мм, шпиндель MT5 с сквозным отверстием 38 мм
• Ход поперечного суппорта 136 мм
• Расстояние между поперечным суппортом и осевой линией 80 мм
• Максимальный диаметр токарной обработки 300 мм
• Любая длина станины, по умолчанию 800 мм с направляющими 600 мм
• Отсутствие люфта, двойная шариковая гайка по оси Z
• Линейные направляющие 20 мм/15 мм, шариковые винты 16 мм/12 мм, двигатели NEMA23
• Двухрядные угловые шарикоподшипники
• Встроенная блокировка шпинделя и магнитные крышки станины
• Ручное управление и ЧПУ с ПК или без него

Это сложный, длительный и дорогостоящий проект. Конечный результат может превосходить многие аналогичные токарные станки по жесткости и функциональности.

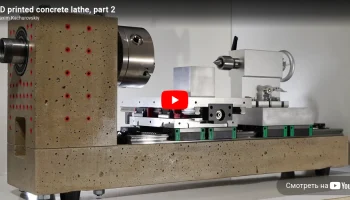

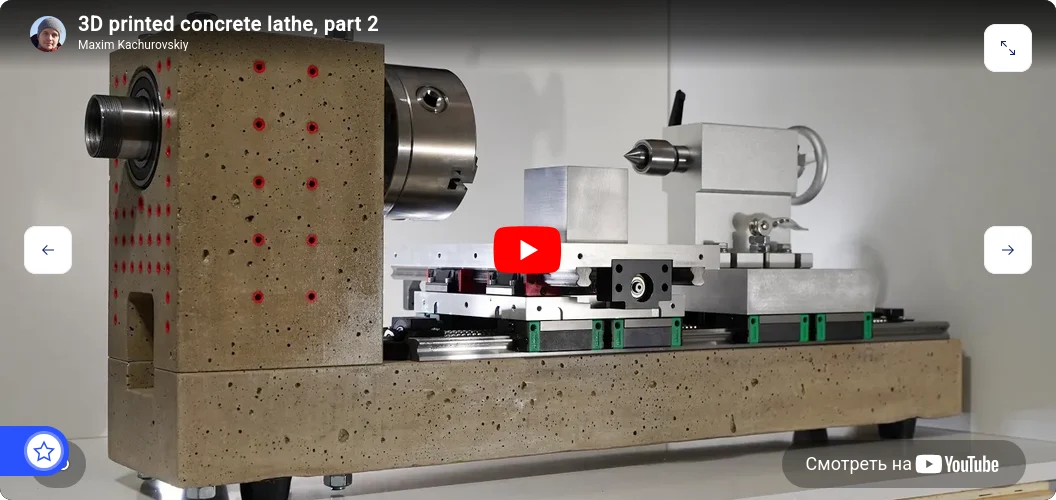

Механика и сборка: https://youtu.be/lnFw8G95LGo

Двигатели и цифровое управление: https://youtu.be/Vne_7rnhub0

Дополнительная информация — https://github.com/kachurovskiy/modulathe/tree/master/v2
