40-канальная светодиодная панель своими руками для контро..

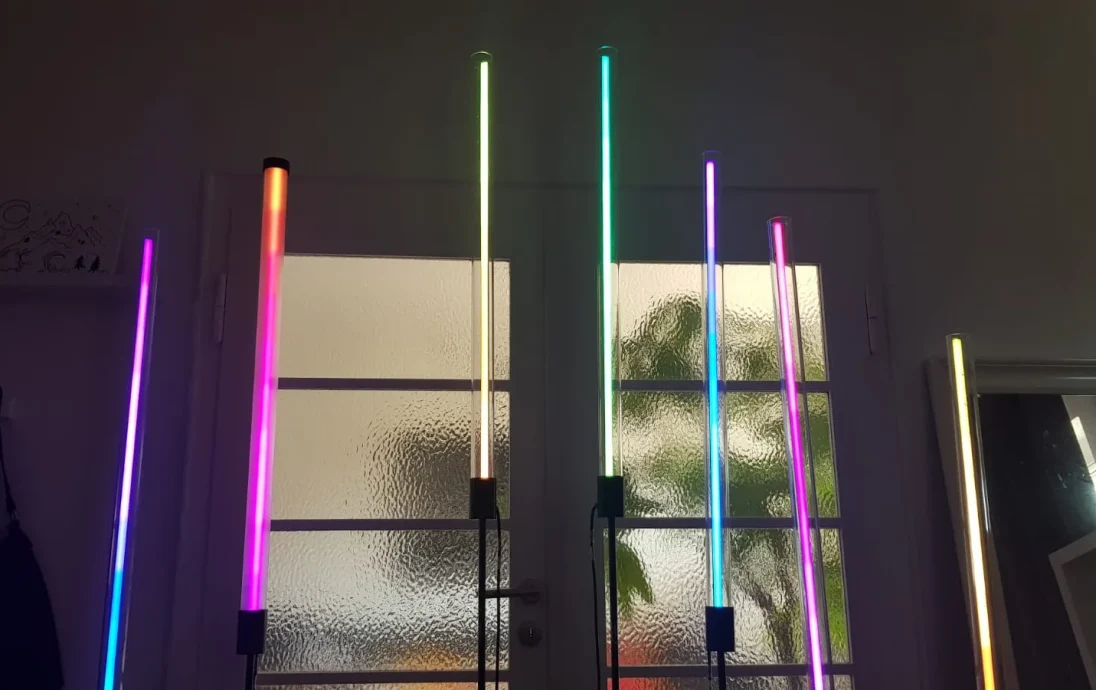

Светодиодные панели своими руками, которыми можно управлять через ArtNet/e1.31, для небольших групп, которым нужны дешевые осветительные элементы. Каждая из полосок, которые я показываю вам, получает питание и сигналы по одному кабелю XLR. Однако это означает, что вам нужен распределительный блок, который подает на них и питание, и сигнал. Я также перечислю детали, необходимые для этого устройства. Если вы ищете программное обеспечение для управл��ния ими, я настоятельно рекомендую QLC+ (https://www.qlcplus.org/).

Это три основных файла, напечатанных на 3D-принтере, а также список деталей, которые вам понадобятся для создания устройства, которое сможет управлять до 8 отдельными 40-канальными светодиодными панелями.

Части
А) Светодиодные ленты и профили
Светодиоды COB 24 В WS2811 (https://www.amazon.de/dp/B0D4YB3BHG)
Светодиодный профиль (https://www.amazon.de/dp/B07KZZVYCN)
(дополнительно) Разъемы для светодиодов (https://www.amazon.de/PAUTIX-Steckverbinder-l%C3%B6tfreier-Anschlusssatz-l%C3%BCckenloser/dp/B0C5XRSVR2)

Для светодиодных полос используйте светодиоды COB на 24 В. 24 В гарантирует вам, что вы можете использовать кабели длиной до 10 метров, сохраняя падение напряжения <10%. Светодиоды COB позволяют иметь разноцветные полосы, сохраняя при этом разумное количество каналов.

Б) Бруски, заглушки и другие детали
Акриловые трубки (внешний диаметр 50 мм, внутренний диаметр 44 мм, длина 1 м) (https://www.amazon.de/dp/B009ZVDGGK)
Штекер Neutrik XLR (штекер) (https://www.thomann.de/de/neutrik_nc_3mdl1.htm)
Пластина Neutrik MFD (https://www.thomann.de/de/neutrik_mfd.htm)
Винтовая резьба (https://www.thomann.de/de/km_217_reduziergewinde.htm)
Гайки М3 [квадратные] (https://www.amazon.de/dp/B07D28BQ2B)
Винты M3 (https://www.thomann.de/de/thon_linsenschraube_m3x10_schwarz.htm)

C) Контроллер и электричество
Brainboard (https://quinled.info/quinled-dig-octa-brainboard-32-8l/)
Powerboard (https://quinled.info/quinled-dig-octa-power-7/)
Блок питания 24В 320Вт
Вилка Neutrik (гнездовая) (https://www.thomann.de/de/neutrik_nc3_fd_lx.htm)
Кабели .22AWG, стяжки, припой и паяльник, а также много терпения.
(опционально) Пустая стойка (https://www.thomann.de/de/adam_hall_87408v_leergehaeuse_2he.htm)

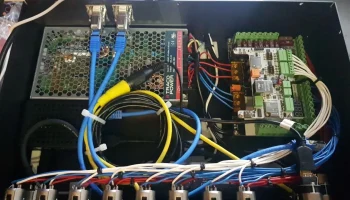

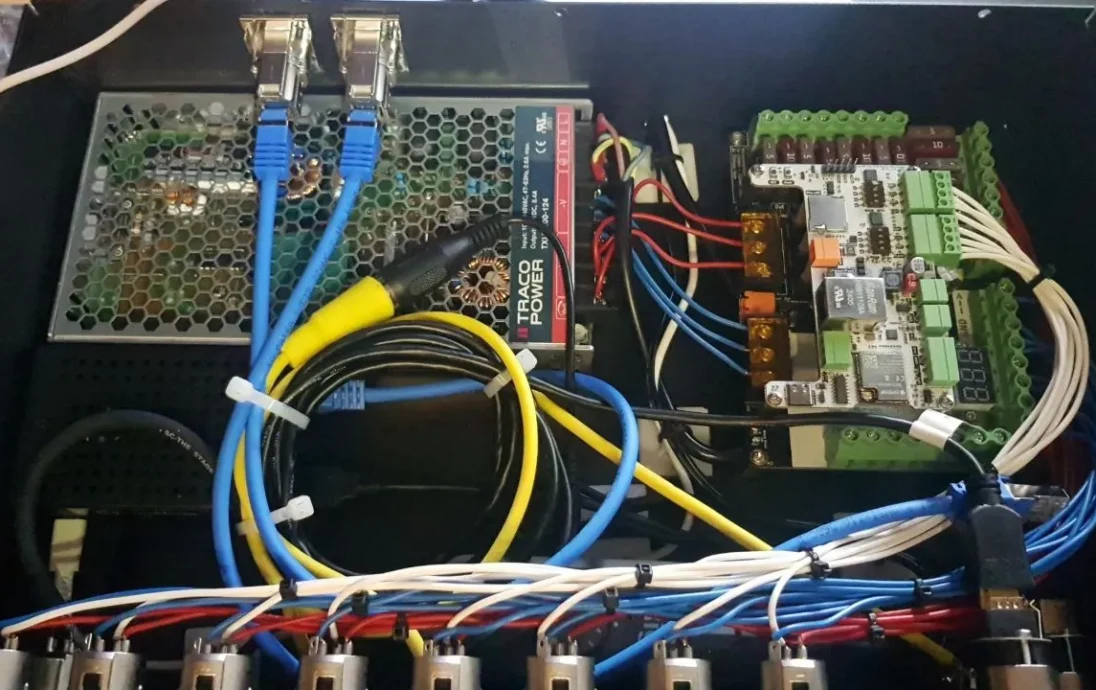

Вам нужно как-то управлять светодиодными лампами. Для этого я выбрал DigOcta Brainboard, который позволяет управлять до 8 светодиодными полосами одновременно и отдельно друг от друга. В каждой полосе будет 2 метра светодиодов, потребляющих около 30 Вт, поэтому убедитесь, что ваш блок питания справится с этой нагрузкой (8x30 Вт = 240 Вт, с небольшим запасом места). Я установил контроллер в пустую стойку и все туда поместил (см. изображение 4).

Г) Стенды
Базовая стопа (https://www.thomann.de/de/roadworx_table_base.htm)
Стенд (https://www.thomann.de/de/km_20004.htm)

Теоретически вы можете прикрепить светодиодные планки к любой микрофонной стойке по вашему выбору, поскольку резь��а подходит к любому стандартному винту 3/8. Однако я использую комбинацию этих оснований и трубок, чтобы иметь возможность размещать светодиодные панели на разной высоте.

Сборка (Брусья)
Распечатайте одну верхнюю и одну крышку для каждого стержня, а также 3 внутренних крепления.
Вставьте квадраты M3 во внутренние крепления и прикрутите внутренние крепления к светодиодным профилям. Я бы порекомендовал два профиля иметь одно крепление посередине и два на расстоянии ~ 10 см от концов профилей. Прикручиваете два профиля (для двух светодиодных лент) на три светильника. Я надеюсь, они должны хорошо подойти.
Поместите в каждый профиль светодиодную ленту по 1 м и соедините коннекторы или припаяйте провода к контактам светодиодов.

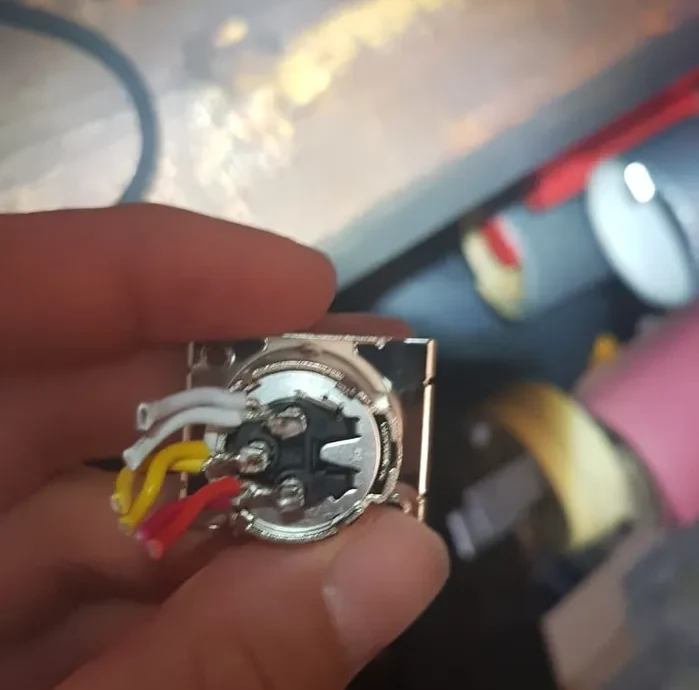

Припаяйте провода к разъему XLR (не забудьте сначала надеть пластину MFD!). Я бы рекомендовал 1) — 2) + 3) Сигнал. Не важно, просто запомните, куда все идет, потому что так же потом нужно будет паять мозг. Припаяйте две светодиодные планки параллельно друг другу (см. последнее изображение).
Вставьте штекер Neutrik в нижнюю часть светодиода и закрутите.
Поместите собранные профили в акриловую трубку. Просверлите отверстия, куда необходимо прикрутить внутренние крепления, и вкрутите их.
Положите сверху. И верх, и низ были напечатаны с некоторой допуском, поскольку акриловые планки имеют некоторый допуск. Если это
