Кронштейн антенны нисходящего канала метеорологического с...

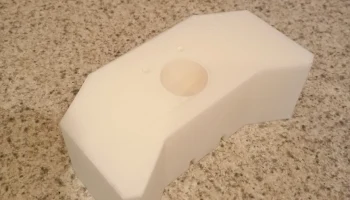

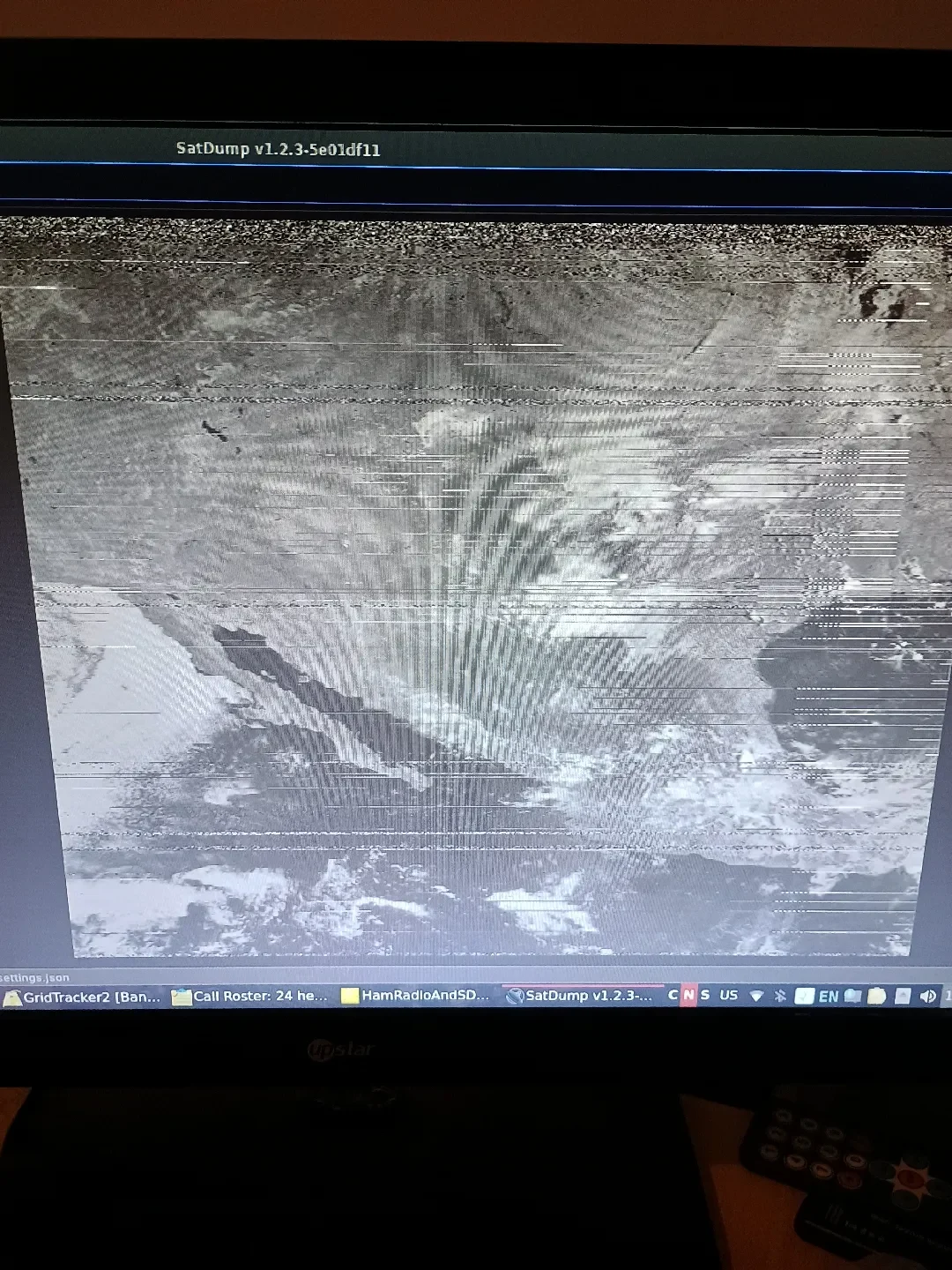

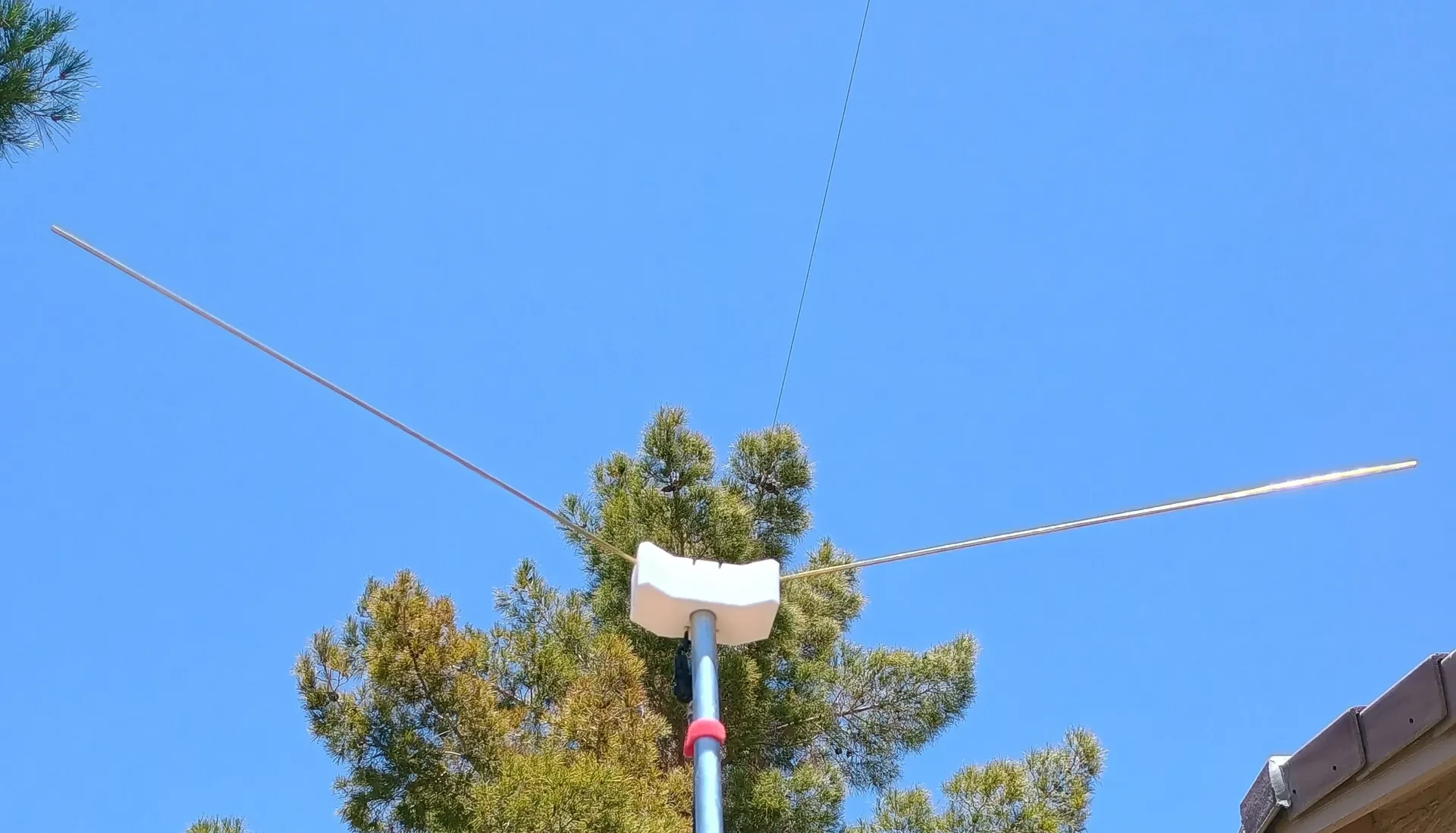

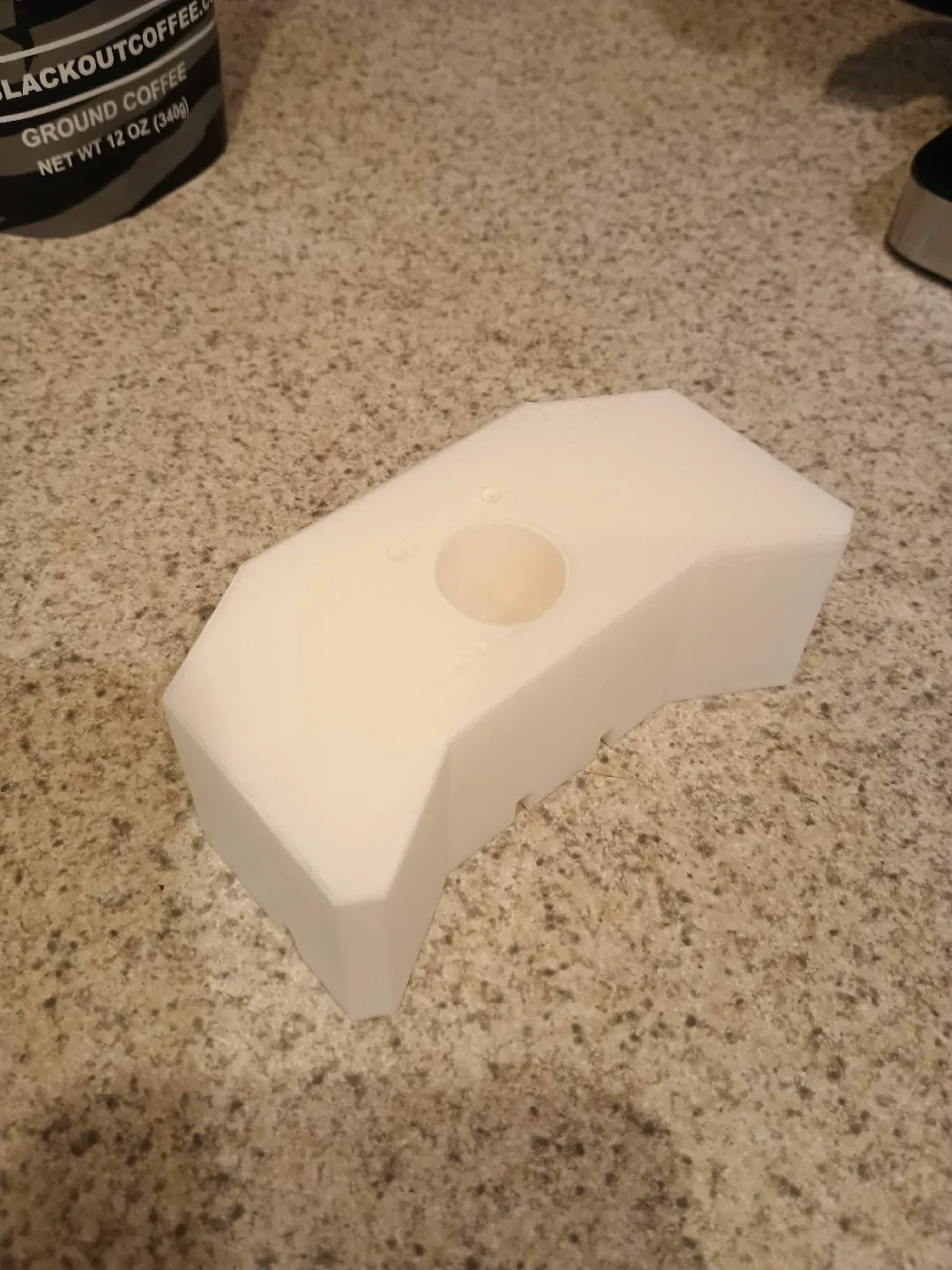

Идеи антенны 137 МГц были опубликованы в сети для скачивания NOAA 15 и других спутниковых изображений. Обратите внимание: NOAA 15 недавно была выведена из эксплуатации, но спутники METEOR все еще вещают на этой частоте. Я не смог найти групповые разъемы в своем хозяйственном магазине, поэтому я разработал этот кронштейн, чтобы облегчить использование тонкого латунного стержня из хозяйственного магазина, головы кобры, электрического кабелепровода диаметром ½ дюйма, некоторого количества коаксиала для подачи моего SDR и последующей обработки с помощью SatDump. Вам нужно припаять тонкий провод к стержням, чтобы соединить их с головой кобры. Кроме того, вам нужно будет подрезать стержень, чтобы получить резонанс на частоте 137 МГц или на вашей предпочтительной частоте. угол между стержнями установлен на 120 футов. Для хранения или транспортировки стержни можно расположить параллельно для компактности. Мне пришлось рассверлить отверстия для стержней с помощью электрической дрели, так как я хотел, чтобы они плотно прилегали. Возможно, потребуется отрегулировать допуски для вашего принтера. https://www.rtl-sdr.com/simple-noaameteor-weather-satellite-antenna-137-mhz-v-dipole/ о том, как была задумана оригинальная антенна.

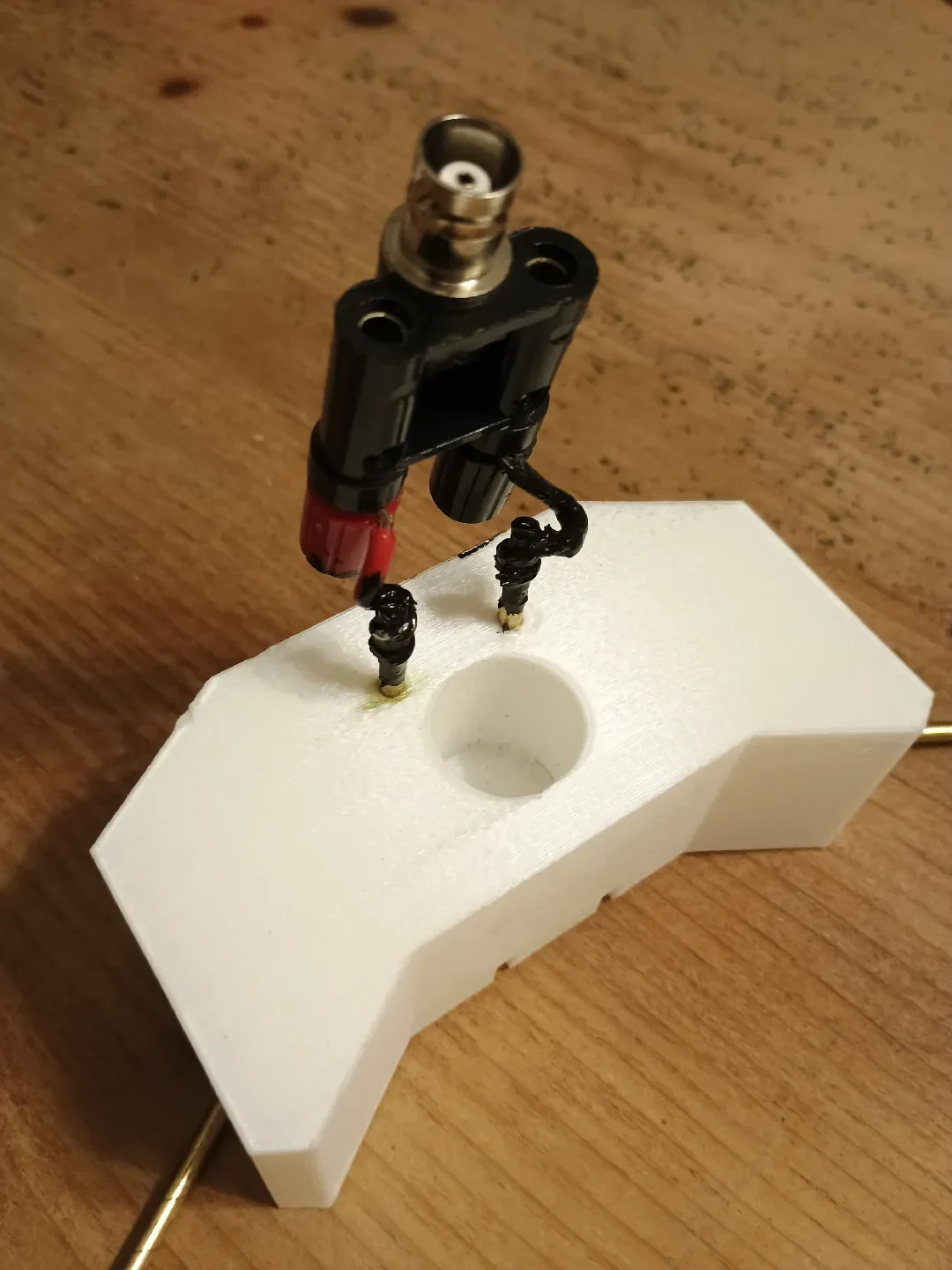

Обновление от 7 августа 2025 г.: Я включил фотографию проводки к голове кобры.
