Спиральная антенна - L-диапазон

Общий

Создал эту спиральную антенну для L-диапазона и для обнаружения OH-излучения сверхновой CAS A.

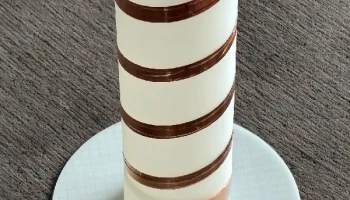

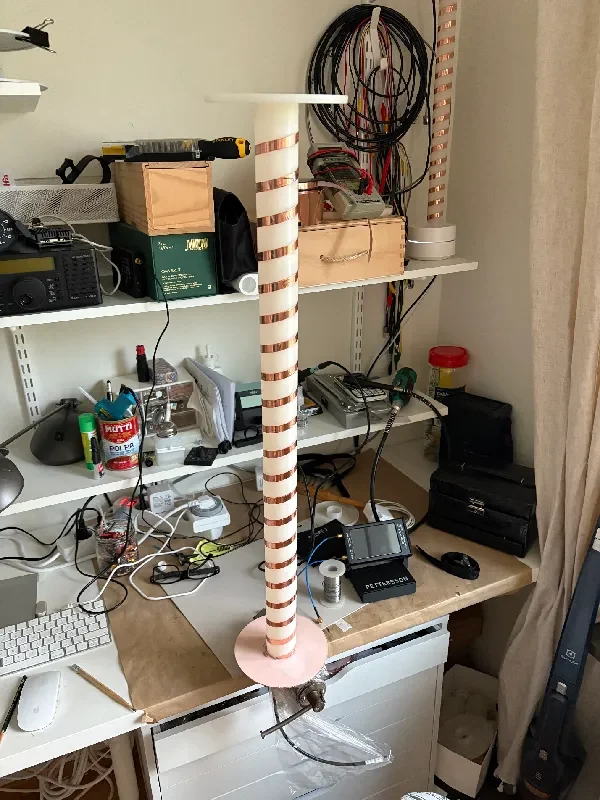

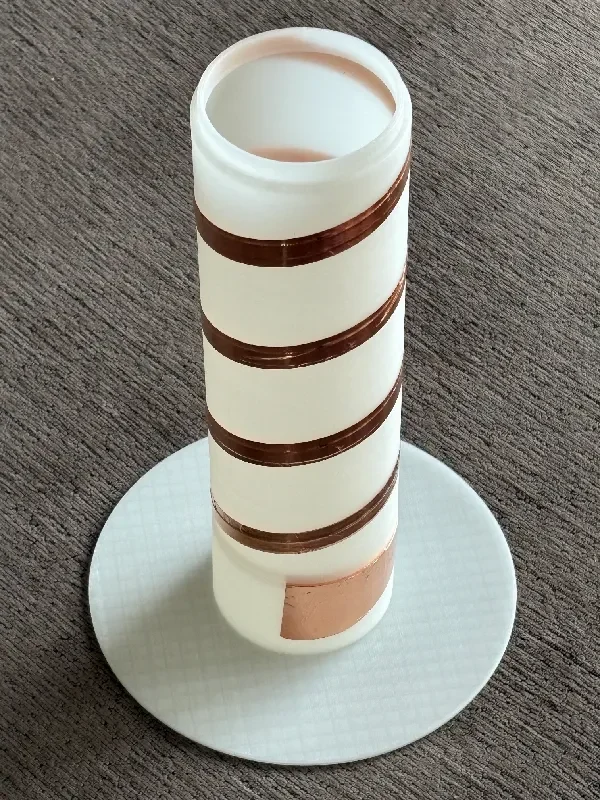

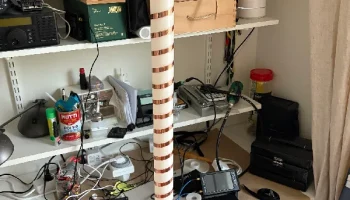

можно использовать на балконе без отражателя. Центральная частота антенны 1665 МГц, полоса пропускания около 1550-1780 МГц. Напечатан секциями по 4 витка для требуемого усиления и ширины луча.

Повороты (Н) Усиление (дБи) Ширина луча половинной мощности (°)
4 11,8 52
8 14,8 36
12 16,5 29
16 17,8 26
20 18,8 23

N = 4, 8, 12, 16, 20 витков по стандартным формулам Крауса.

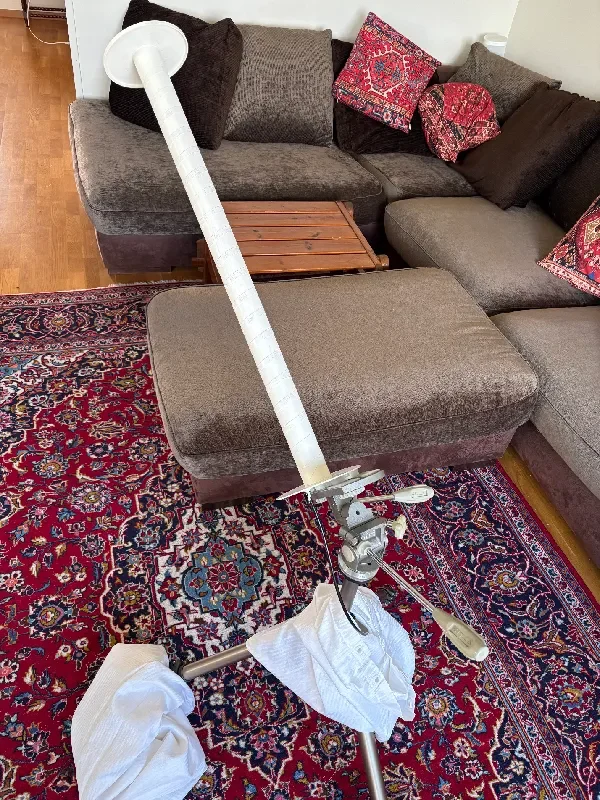

Грубые замеры в гостиной https://sa0pej.wordpress.com/2025/11/30/helical-antenna-measurement/

Построить
Печатайте детали с использованием бесцветного PLA (избегайте воздействия пигмента на Er и потери)
Добавьте болт и гайку в нижней части.
Склейте и выровняйте по дорожке из фольги.
Добавить фольгу
Добавьте кабель и разъем
При необходимости настройте треугольный трансформатор с помощью ВАЦ.
Загрунтуйте эпоксидной грунтовкой и покрасьте полиуретановой краской. Если эпоксидная смола, то до полной работоспособности может пройти неделя.
Закрепите с помощью болта и добавьте LNA рядом с антенной.
По желанию сделайте чехол для антенны, чтобы не беспокоить окружающих.
Бом
3D-печать:
Нижняя пластина
Сегменты
Цилиндр
Короткий коаксиальный кабель
Медная лента 10 мм для спирали.
Медная лента 50 мм для отражателя
Коаксиальный разъем (SMA или N)
Резьбовой стержень М10
Гайка М10
Праймер (спрей)
Белая краска: полиуретан на водной основе.
Клей
Изопропанол для очистки поверхности
Инструменты
Паяльник
Скальпель
Ножницы
Кисть для рисования
Мягкая ткань для наклеивания медной ленты
