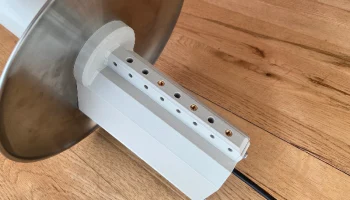

7-поворотная антенна L-диапазона (с правой поляризацией)...
Общие:

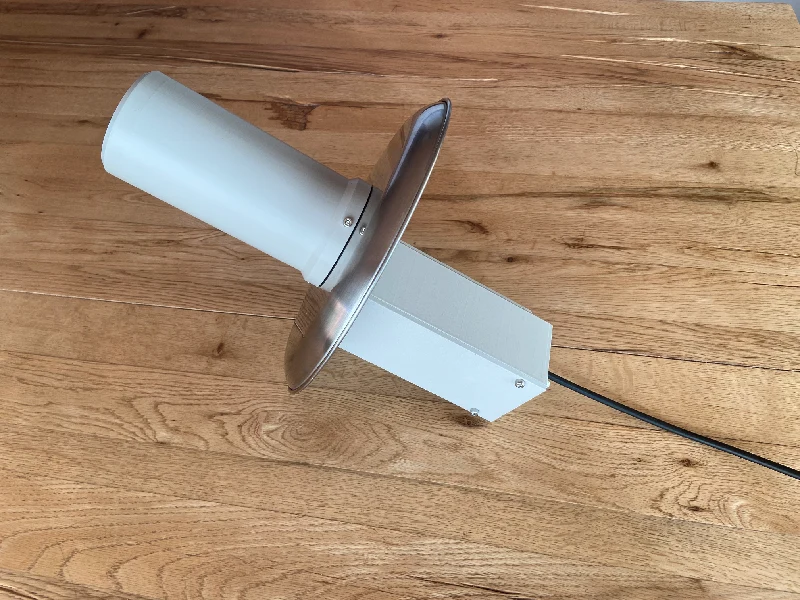

Это антенна L-диапазона с правой поляризацией, предназначенная для приема ACARS L-диапазона.
Для использования вне помещений он имеет крышку антенны, а также просторное основание для размещения LNA или SDR.
В зависимости от наличия запчастей стоимость материала составляет около 45 долларов США.
Необходимые детали:
1 блюдо для пиццы из нержавеющей стали в виде шлифованного основания (или аналогичная круглая металлическая пластина диаметром более 25 см)
1x ~2 метра медной трубки диаметром 4 мм, служащей антенной
1 разъем SMA для монтажа на панели
16 металлических резьбовых вставок M4
16 болтов с внутренним шестигранником M4x12 мм
Дополнительные детали:
1 уплотнительное кольцо диаметром 4 мм, внешним диаметром 90 мм, внутренни�� диаметром 82 мм.
1 уплотнительное кольцо диаметром 2 мм, внешний диаметр 60 мм, внутренний диаметр 56 мм.
7x металлических резьбовых вставок M5 и болтов M5 для крепления.
Инструменты
Паяльник
Сверла из нержавеющей стали (3 мм, 5 мм и 7 мм)
плоскогубцы
Банка Vegemite (или аналогичная)
Рекомендации по печати:
Материал ПЭТ-Г (для наружного применения)
Высота слоя 0,2 мм
Настенные петли 3 (4 слоя для покрытия антенны)
Инфилли Гироид
Поддерживает Нет
Инструкции по сборке:
Распечатайте все детали с рекомендуемыми настройками. В файлах STL детали ориентированы для печати без подставок. Используйте автоматическую ориентацию для файлов STEP. Никаких опор не требуется.
Направляющую сверла можно распечатать на любом запасном материале.
С помощью паяльника впрессуйте вставки с резьбой М4 в печатные детали:
3x в поддержке антенны
13x в нижнем зажиме
Найдите центр формы для пиццы и отметьте его.
Совместите центральную отметку направляющей сверла с центром формы для пиццы и просверлите отверстия диаметром 5 мм и 7 мм в соответствии с номерами направляющей сверла.
Поместите разъем панели SMA в отверстие диаметром 7 мм и отметьте монтажные отверстия.
Сверлом 3 мм проделайте отверстия для разъема панели SMA и установите его.
Поместите опору антенны на форму для пиццы и совместите нижний зажим с нижней стороной формы для пиццы. При необходимости обязательно вставьте уплотнительные кольца меньшего размера в соответствующий паз нижнего зажима.
Используйте 3 болта с шестигранным ключом M4x12 мм, чтобы закрепить опору антенны и нижний зажим на форме для пиццы.
Используйте банку Vegemite (или банку аналогичных размеров), чтобы сформировать спираль из медной трубки диаметром 4 мм — обратите внимание на направление намотки.
��
Вставьте спираль медной трубки в опору антенны.
С помощью паяльника припаяйте спираль медной трубки к центральному штырю SMA.
Подключите LNA или SDR к разъему SMA.
Сделайте отверстие для кабеля в нижней торцевой крышке и вставьте кабель через него.
Закройте нижний зажим, установив нижнюю торцевую крышку и нижнюю переднюю крышку с помощью болтов с шестигранным ключом M4x12 мм.
Поместите крышку антенны (опционально с большим уплотнительным кольцом внутри паза) на узел и закрепите ее на месте с помощью болтов с шестигранным ключом M4x12 мм. Перед установкой первого болта с шестигранной головкой убедитесь, что отверстия правильно совмещены.
ВАЖНО ПРИ ИСПОЛЬЗОВАНИИ УПЛОТНИТЕЛЬНОГО КОЛЬЦА: Чтобы предотвратить ненужное напряжение напечатанной детали и/или предотвратить разделение слоев, я рекомендую поместить крышку антенны открытой стороной вверх (например, чашку) на плоскую поверхность, а затем слегка или умеренно надавить на форму для пиццы/нижнюю крышку, чтобы сжать уплотнительное кольцо, чтобы отверстия совпали правильно, прежде чем устанавливать болты с шестигранным ключом M4x12 мм.

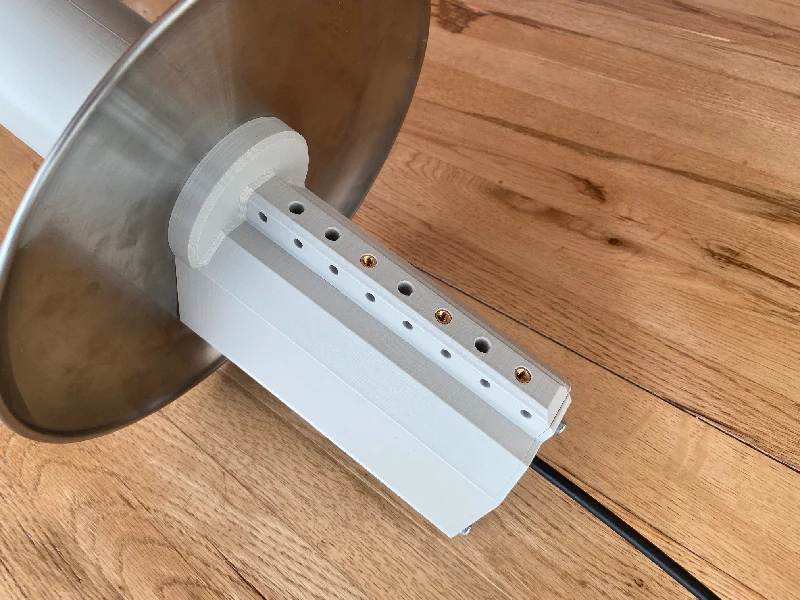

Используйте отверстия M4 (или дополнительно резьбовые вставки M5) для установки антенны в желаемом месте.
Сделанный!
Если у вас есть какие-либо вопросы, отзывы или другие предложения, пожалуйста, оставьте сообщение или свяжитесь со мной, используя любой другой канал (Discord, Mastodon, веб-сайт,....)
