Дипольная антенна для спутниковой съемки...

Я создал этот инструмент для дипольной антенны для загрузки изображений с метеорологических спутников NOAA.

Очень хорошее руководство о том, как загрузить эти изображения, можно найти на канале YouTube Saveitforparts:

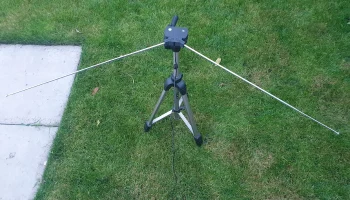

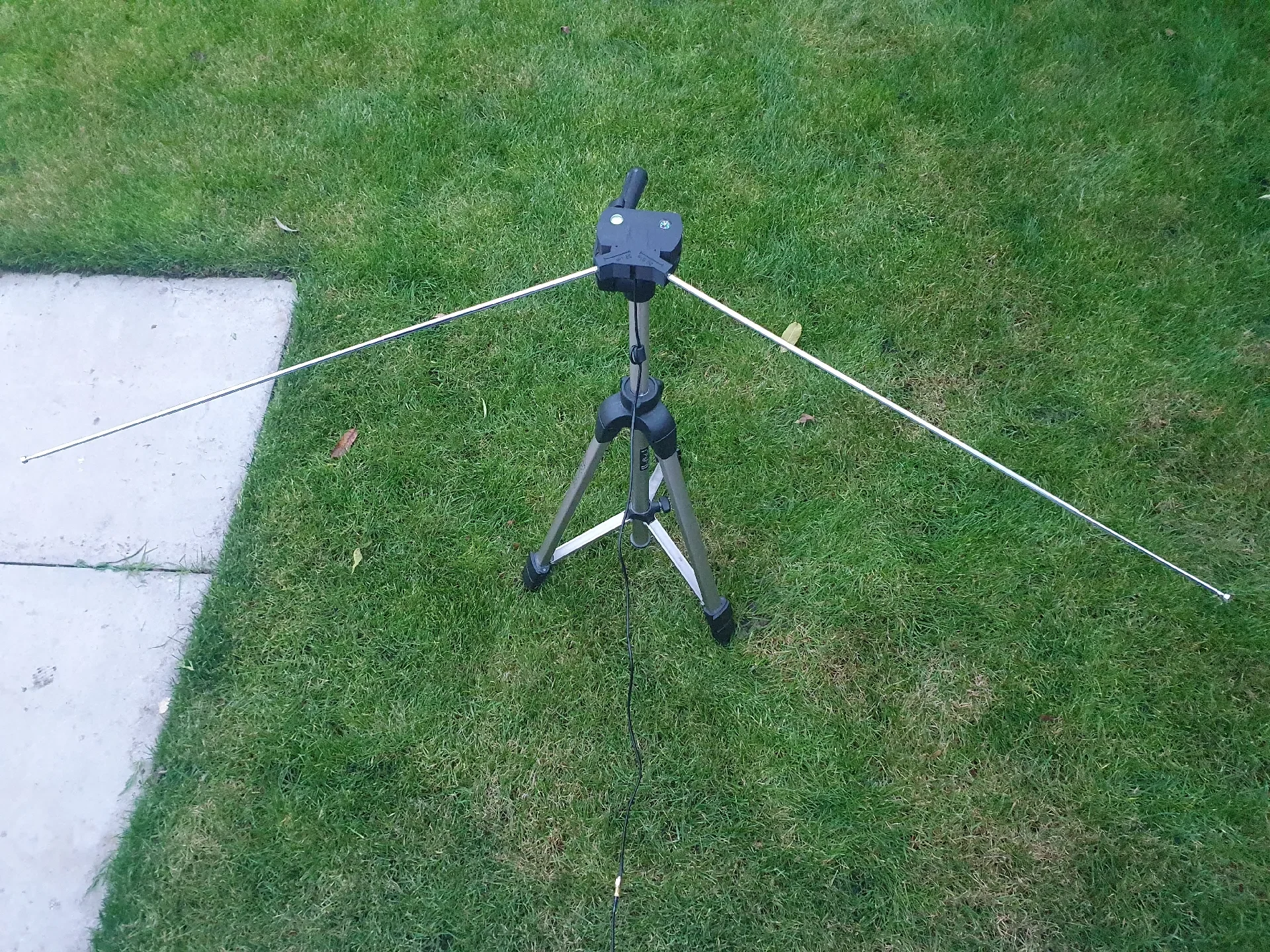

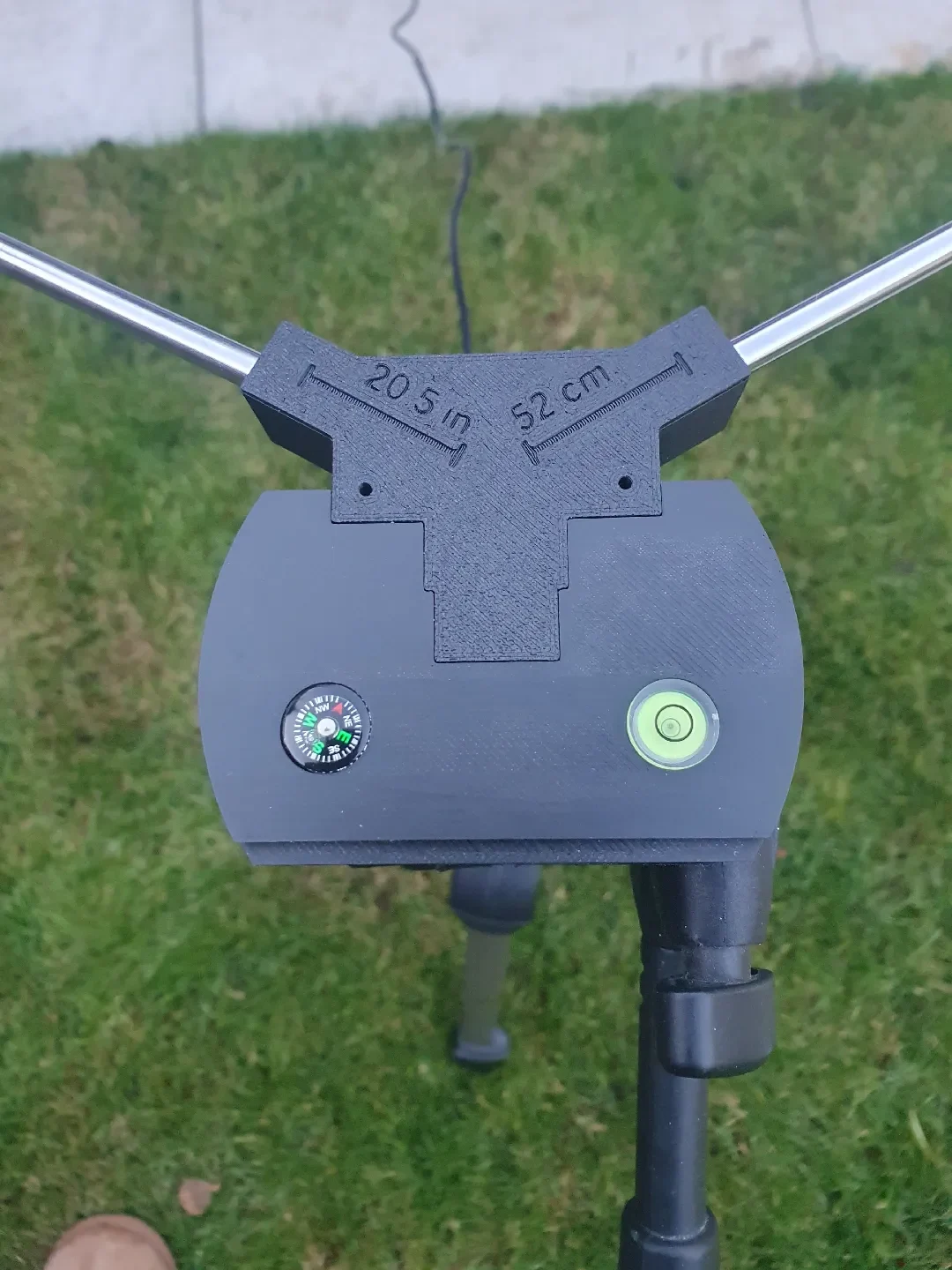

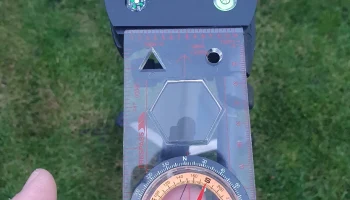

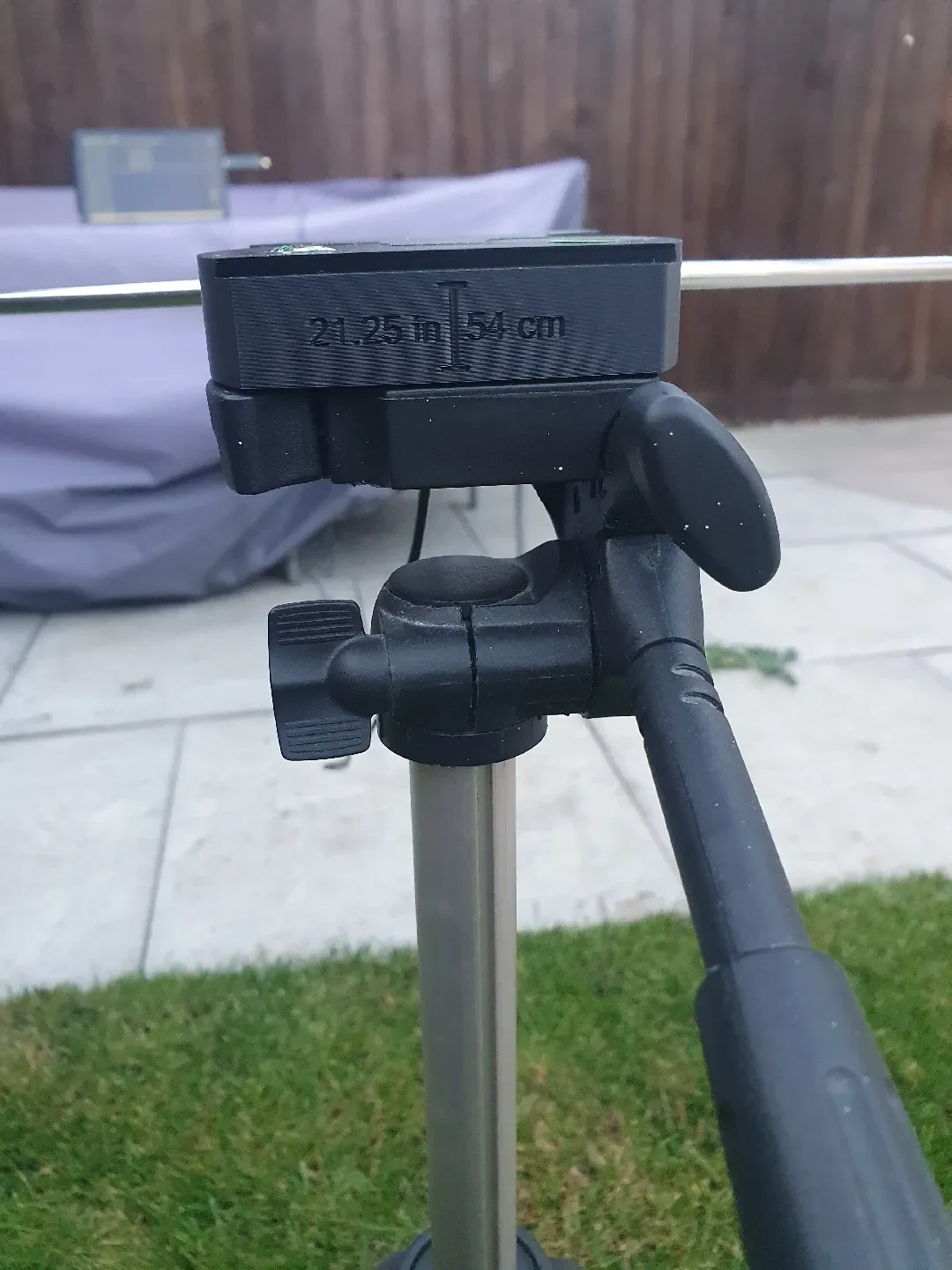

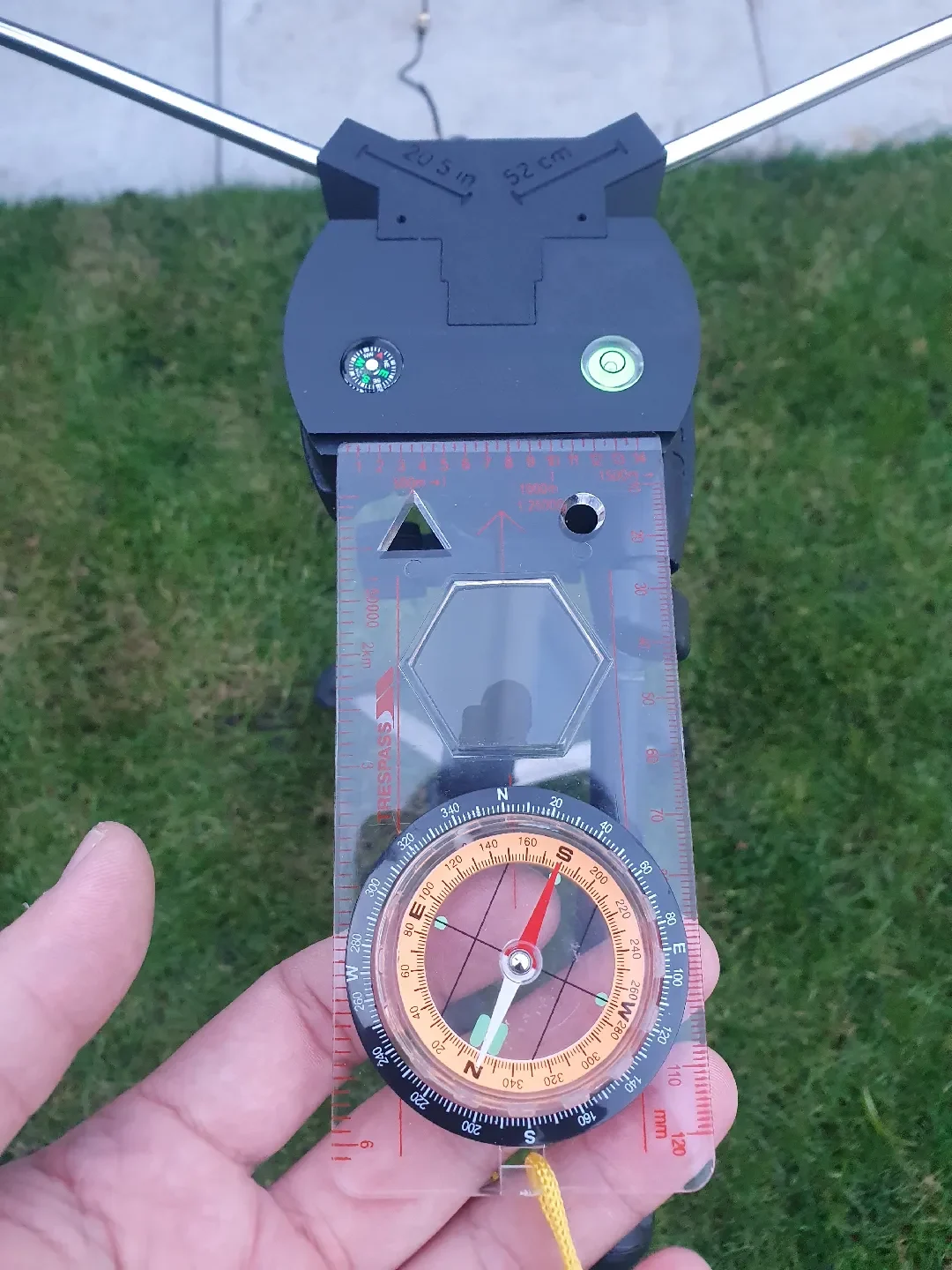

Инструмент, который я создал, имеет места для установки кнопочного компаса и пузырькового уровня. Он имеет предварительно установленный угол 120 градусов для дипольной антенны, информацию о необходимой длине и высоте антенны, полезное руководство для компаса большего размера, помогающее правильно ориентироваться, и крепление в стиле «ласточкин хвост» для штатива Star 42.

Я разработал инструмент, подходящий для дипольной антенны комплекта RTL-SDR, которую вы можете приобрести на Amazon: https://amzn.to/3XhIB92

Пузырьковый уровень и кнопочный компас можно купить на eBay:

Компас 12 мм: https://www.ebay.co.uk/itm/167307824061?var=466975140783

Уровень 12 мм: https://www.ebay.co.uk/itm/256204886581

СБОРКА:

Я рекомендую использовать эпоксидную смолу, а не суперклей, для сборки крепления для штатива и диполя. Не приклеивайте крышку, чтобы ее можно было заменить, если антенна сломается.
