QFH-антенна 137,5 МГц

Более простая в печати антенна qfh, которую можно отрегулировать в зависимости от размеров труб. это должно соответствовать трубе / кабелепроводу 1/2 ПВХ, а также любой трубе диаметром примерно 21-24 мм.

Улучшения включают в себя.

~ Симметричные части

~ Правильный размер для 137,5

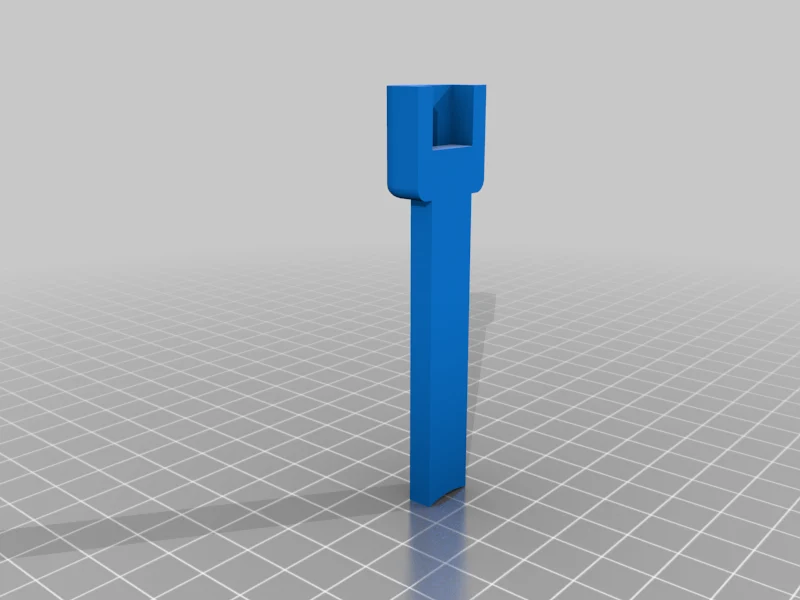

~ Короткие и длинные руки отмечены

~ Толще

~ Отверстия для проволоки большего размера (4,5 мм)

Использование

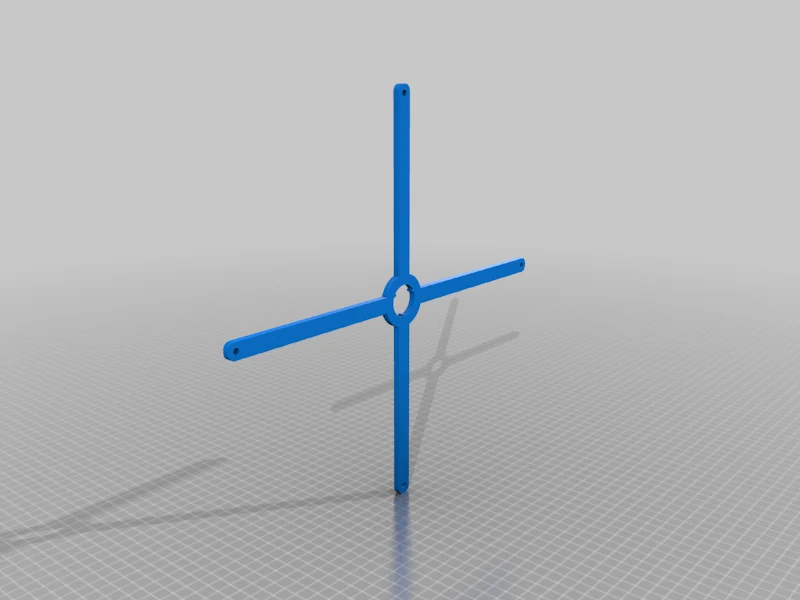

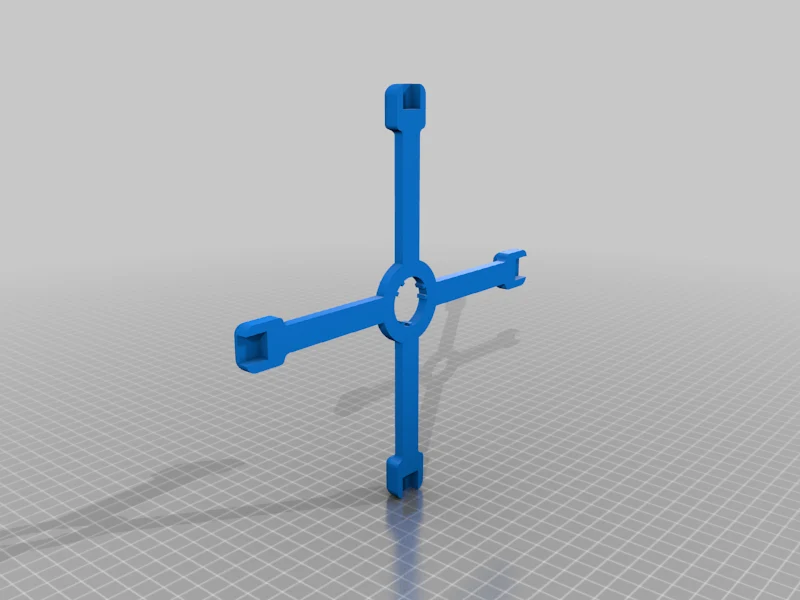

Распечатайте 2 детали в форме буквы Х, а также короткую и длинную руку.

Обрежьте выступы по размеру трубы с помощью бокорезов или напильника.

Собираем детали на стержень и приклеиваем.

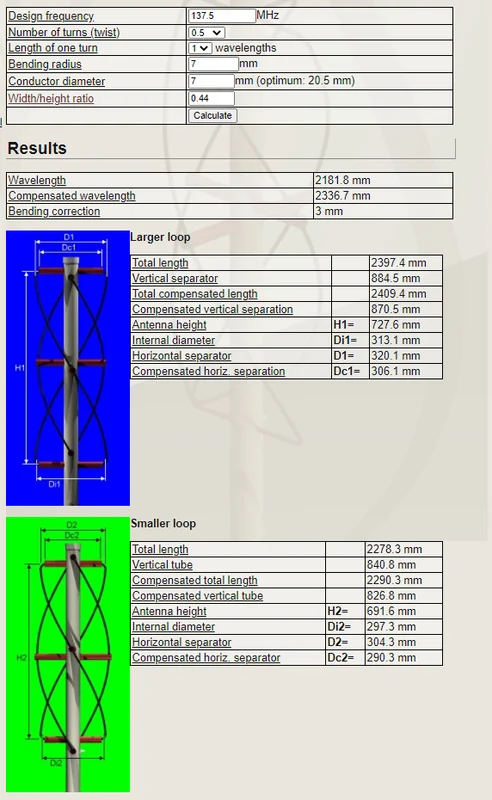

Проволочная антенна согласно приложенному изображению

32.12.2020

Добавлены сегментированные файлы для принтеров меньшего размера 200х200.

вам понадобится

1 х-деталь

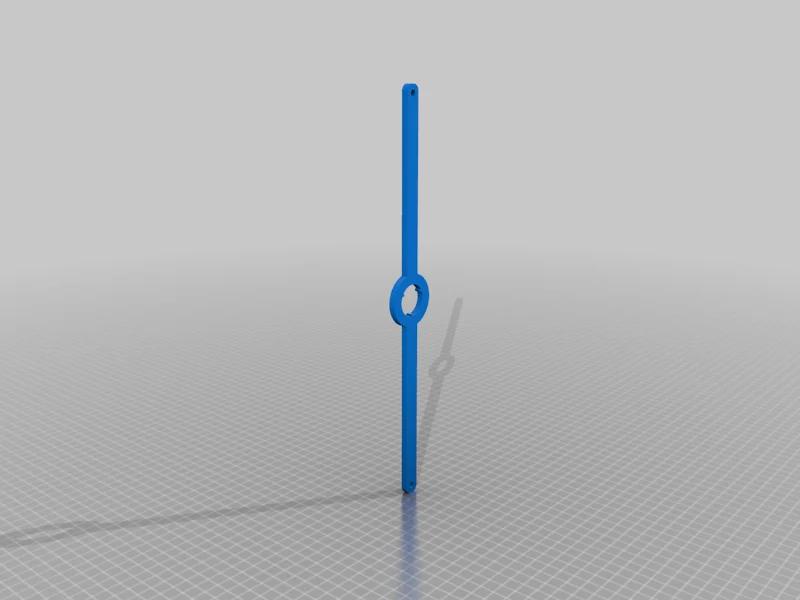

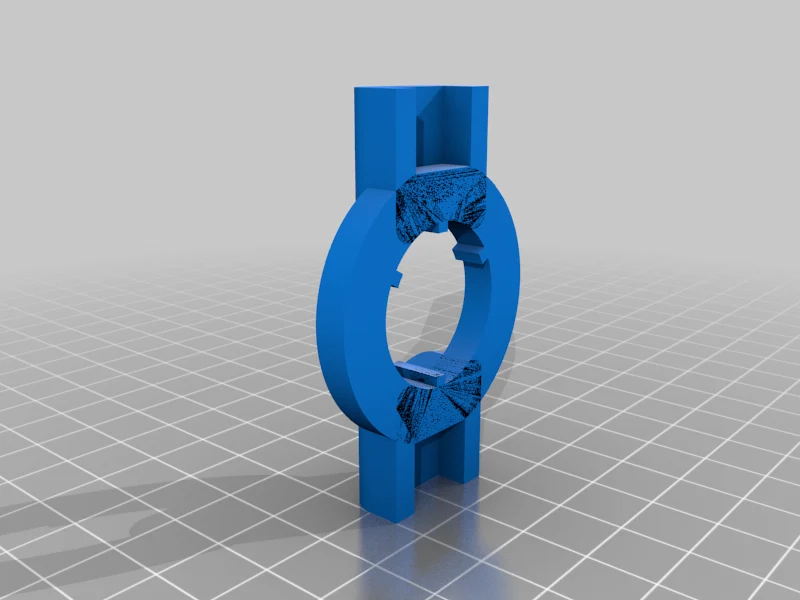

2 центральные секции

4 длинные руки

4 коротких руки

Для 100х100

1 х-деталь

2 центральные секции

4 длинные руки

4 коротких руки

8 расширителей

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 5

Плоты:

Нет

Поддерживает:

Да

Разрешение:

.2

Заполнение:

25%

Нить накаливания: любая, светится в темноте-зеленом.

Категория: Электроника
