TBS Source One V0.2 - Крепления для видеопередатчиков и а...

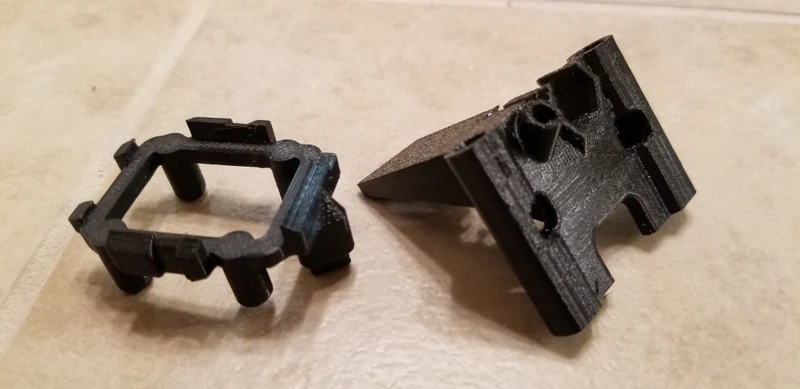

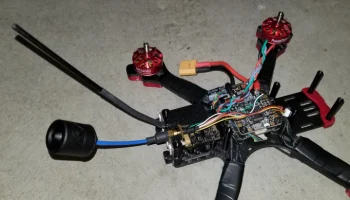

Сделал эти крепления для видеопередатчика и антенны для своей новой сборки среднего класса с использованием рамы TBS Source One V0.2. Я использовал эту комбинацию светодиодов и зуммеров Banggood во всех своих предыдущих сборках, поэтому крепление антенны было разработано специально с учетом этого. Я печатал в PETG, но лучше всего подойдет ТПУ. Также вам нужно распечатать оба изображения с подставками. В любом случае, я надеюсь, что кто-то еще найдет это полезным для своей сборки.

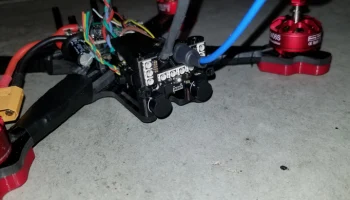

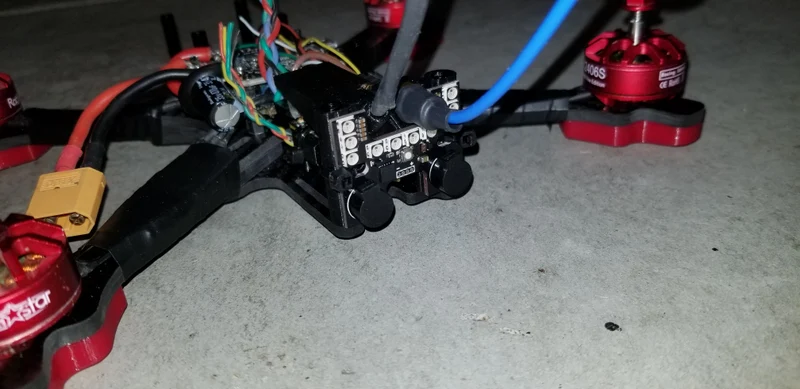

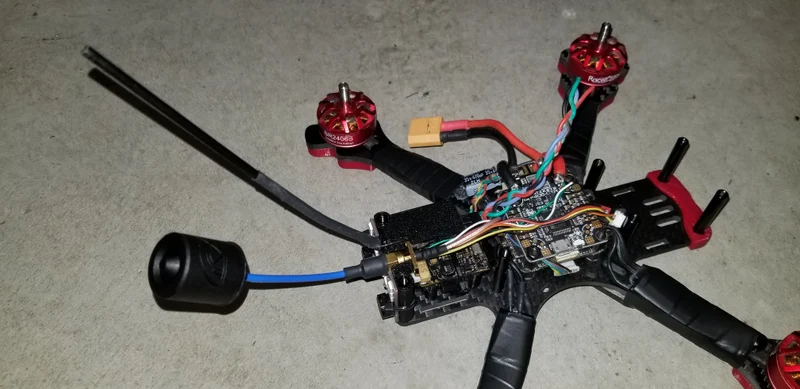

Детали антенны:

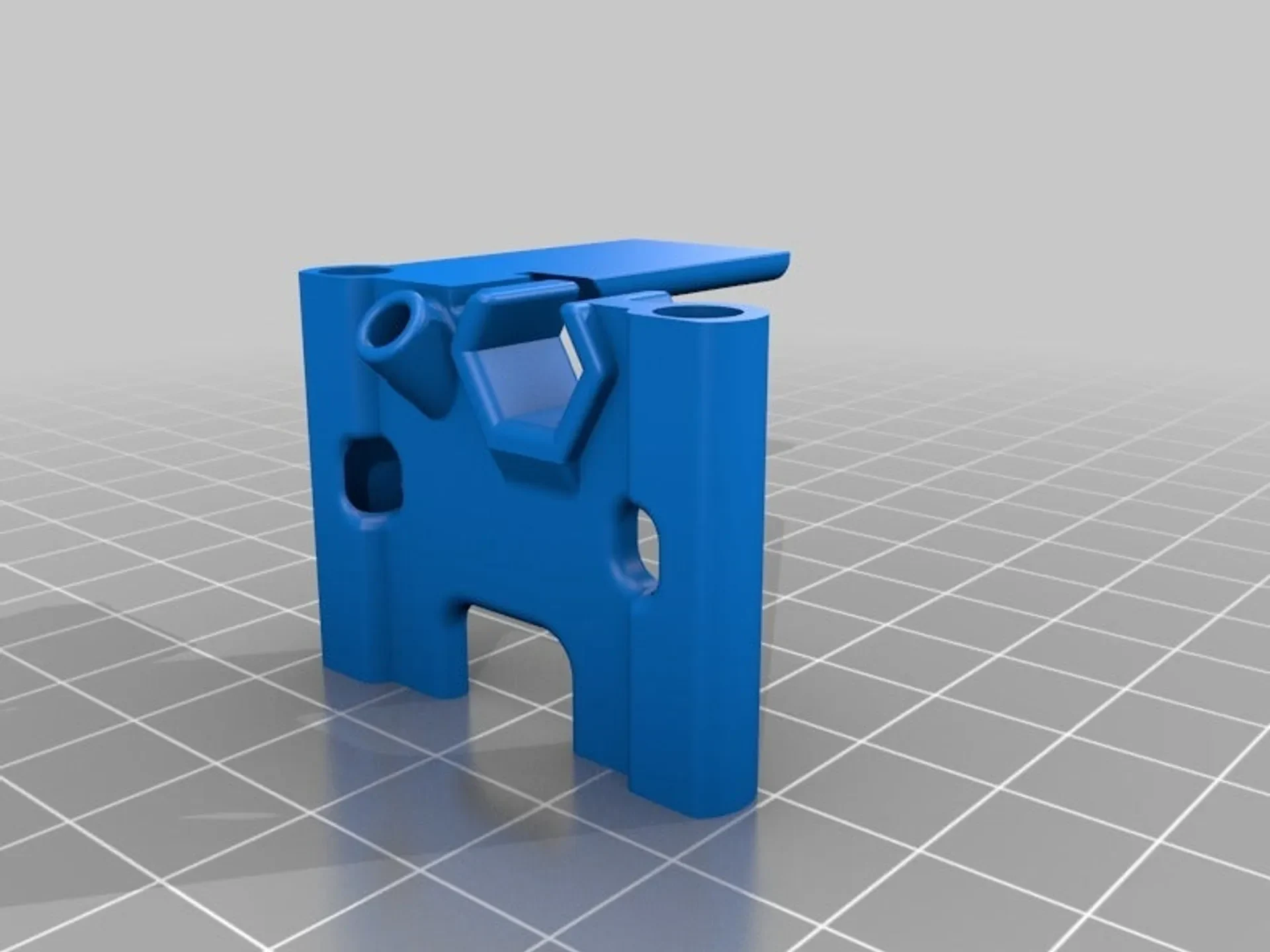

Поскольку у меня нет закаленной CF-антенны, я помещаю версию с тонким проводом в обычную трубку RC-антенны (в которой я вырезал длинную прорезь с помощью Dremel, чтобы вставить всю антенну в трубку. Затем я надел термоусадку на трубку, которую я разрезал.) Пролет 3+ миль с этой установкой антенны, возможно, не лучший вариант для полетов вольным стилем. Кроме того, мне не нравится, когда какие-либо металлические части антенны касаются рамы, поэтому я бы наклеил небольшой кусок изоленты на оголенный металл, который может соприкасаться с верхней пластиной.
Детали крепления RX:
Чтобы установить Micro CF RX, я просто использовал липучку. Это хорошо сработало с моей последней сборкой, но, поскольку в то время у меня не было 3D-принтера, я прикрепил его к верхней пластине застежкой-липучкой. Благодаря этой конструкции мне не нужно ничего снимать с верхней пластины, если мне нужно ее снять.

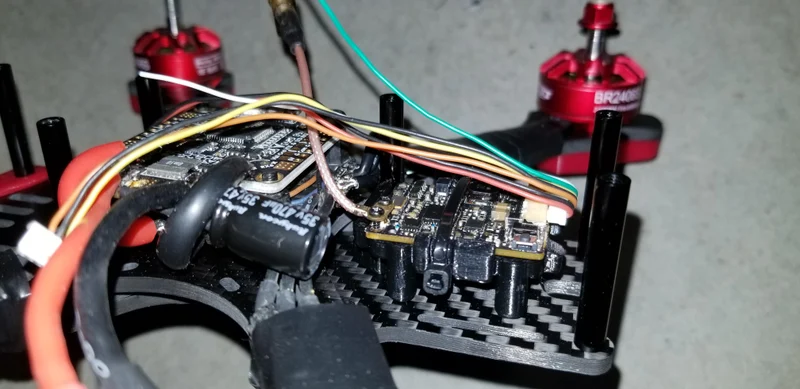

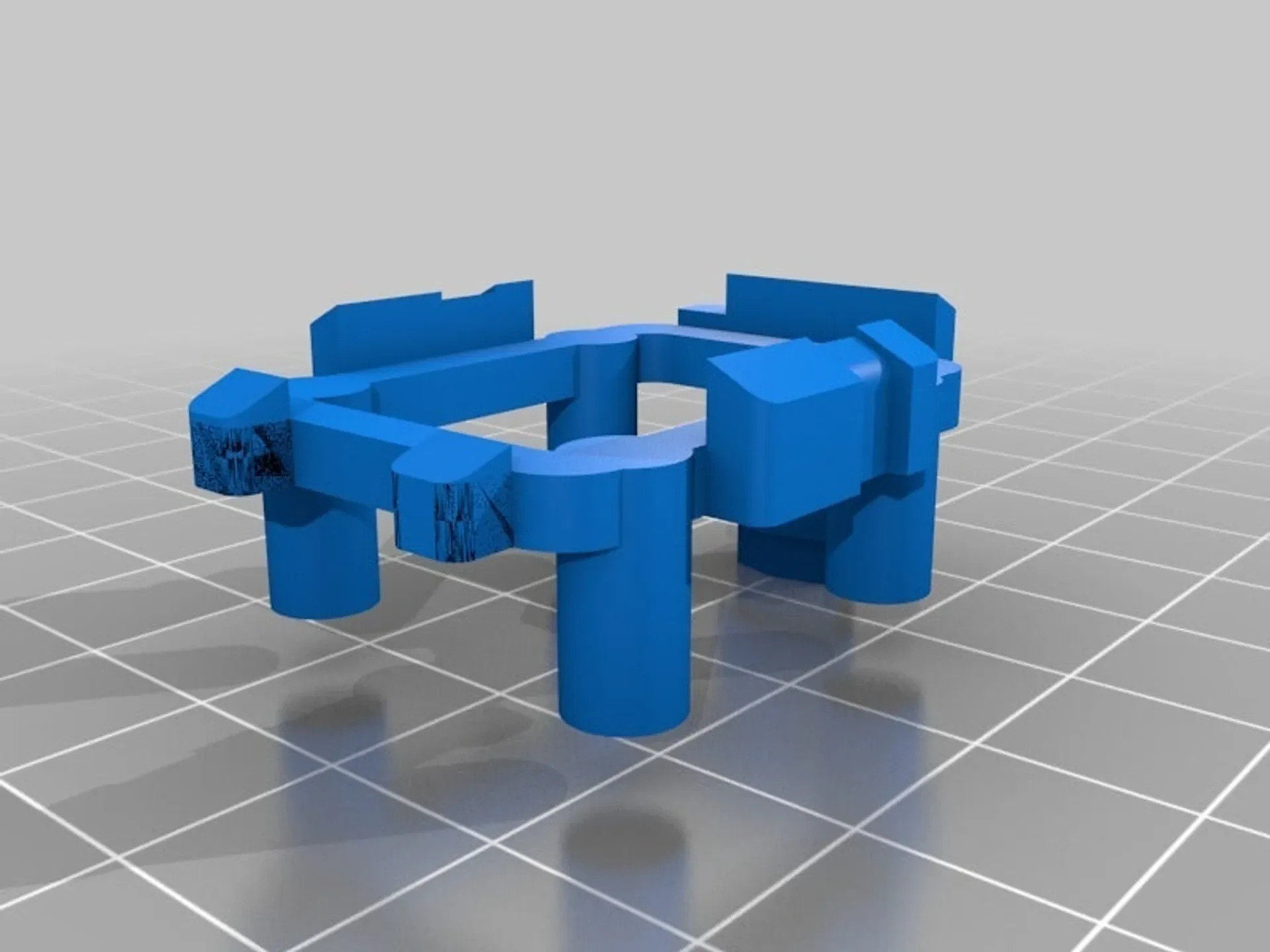

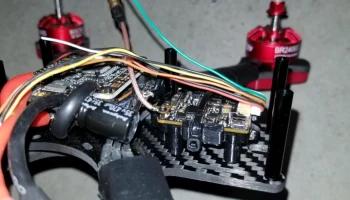

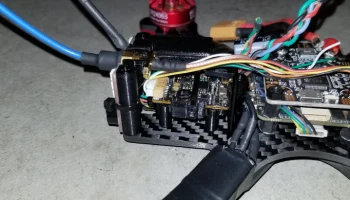

Детали крепления видеопередатчика:

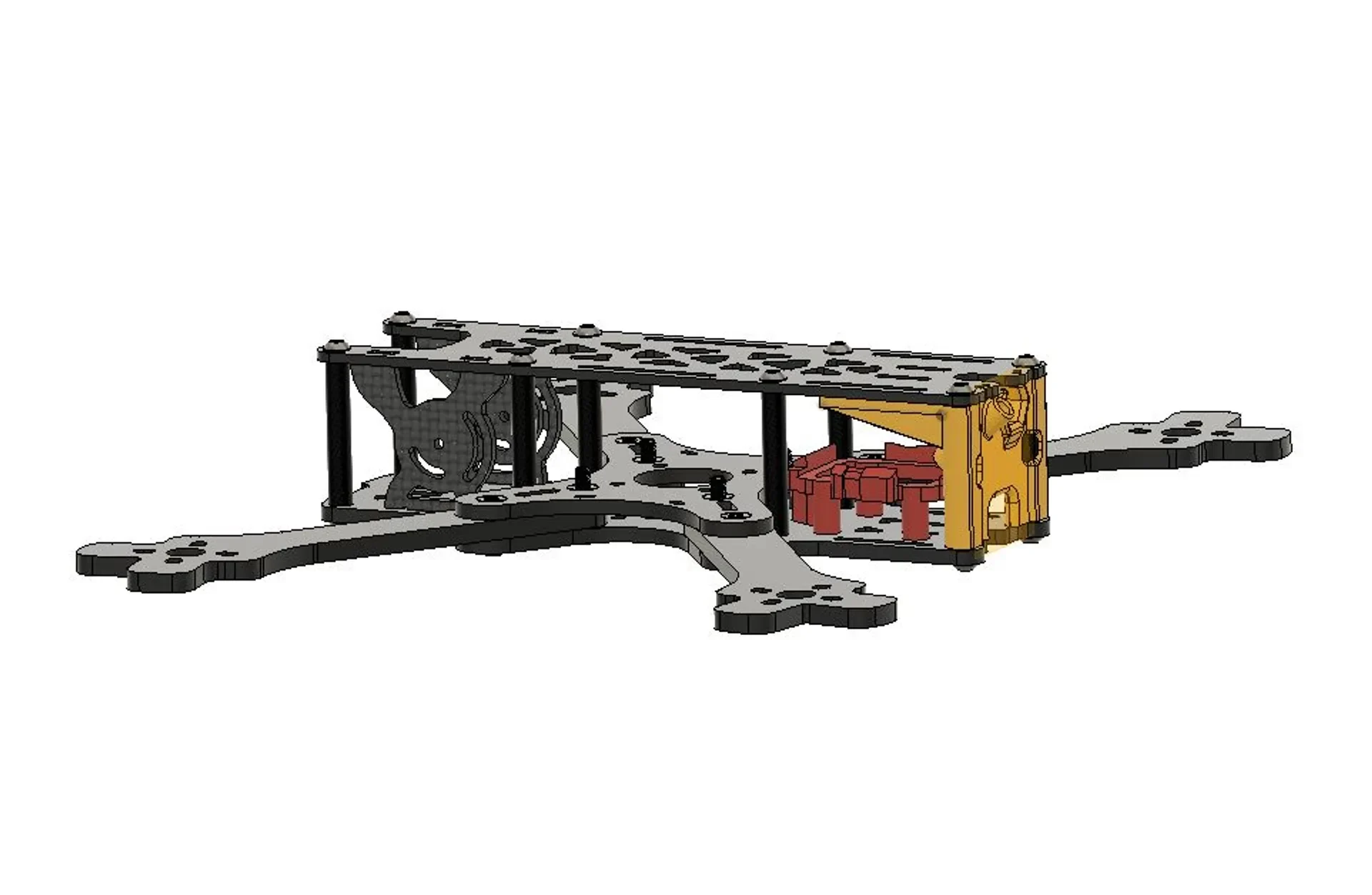

Я также создал крепление для видеопередатчика для Unify Pro HV V3, которое снимает его с рамы. Моя логика поднятия заключалась в том, чтобы убедиться, что он охлаждается воздухом равномерно с обеих сторон. Я снял пластиковую упаковку со своего видеопередатчика, чтобы обеспечить водонепроницаемость с помощью силиконового конформного покрытия, поэтому это крепление может не работать, если ваше крепление покрыто термоусадочным пластиком. Сделал прорезь для небольшой застежки-молнии, чтобы надежно закрепить ее. Я немного просверлил отверстия, затем прикрепил его к раме несколькими запасными короткими винтами М3.
Используемые части:
TBS Unify HV V3
TBS Nano CF RX
VAS Ion V2 — (Любая антенна должна работать)
Banggood «RC Tail LED Light WS2812B со сверхгромким зуммером 5 В, двойной режим для RC Racing Drone» $ 5
RC Антенная трубка
липучка
Ziptie для видеопередатчика
Распечатать инструкции
Категория: Радиоуправляемые транспортные средства Настройки печати
Производитель принтера: Prusa
Принтер: i3 МК3
Плоты: Нет
Поддерживает: Да
Разрешение: 0,15 мм
Заполнение: 20%
Нить: Amazon Basic PETG, черная.
