Датчик присутствия человека MMW-1 (базовая версия)

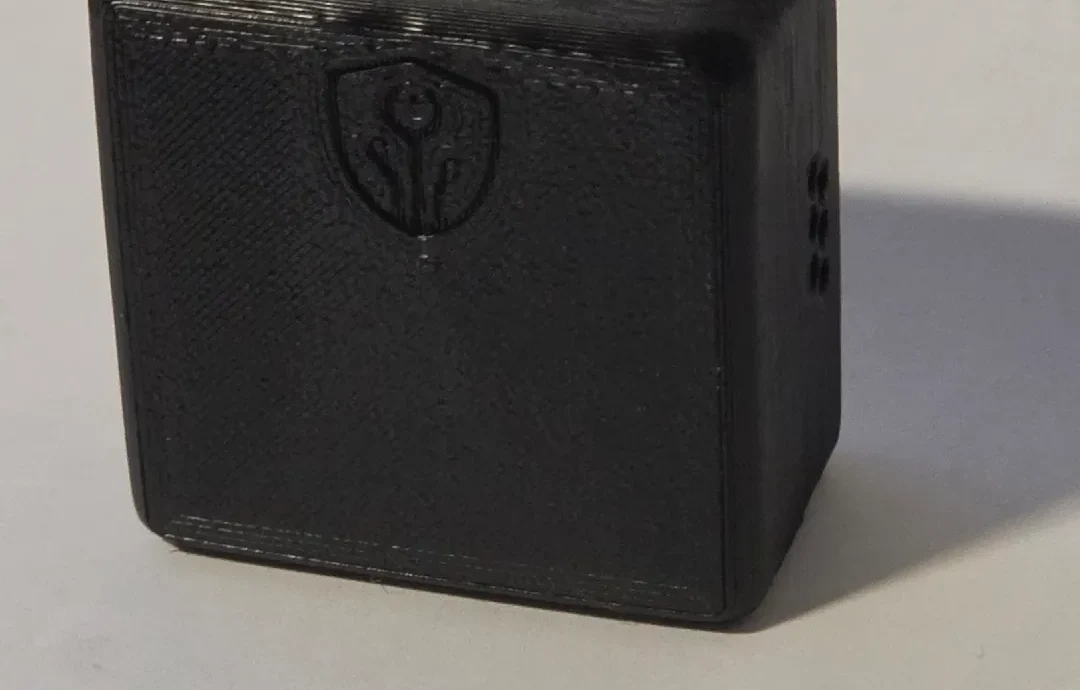

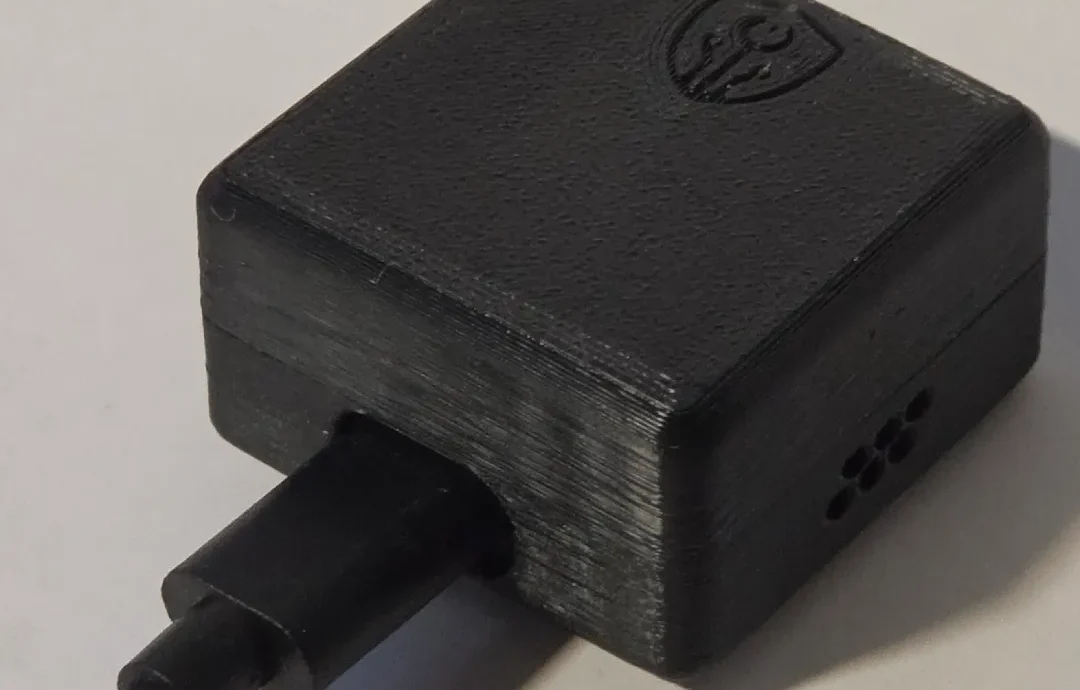

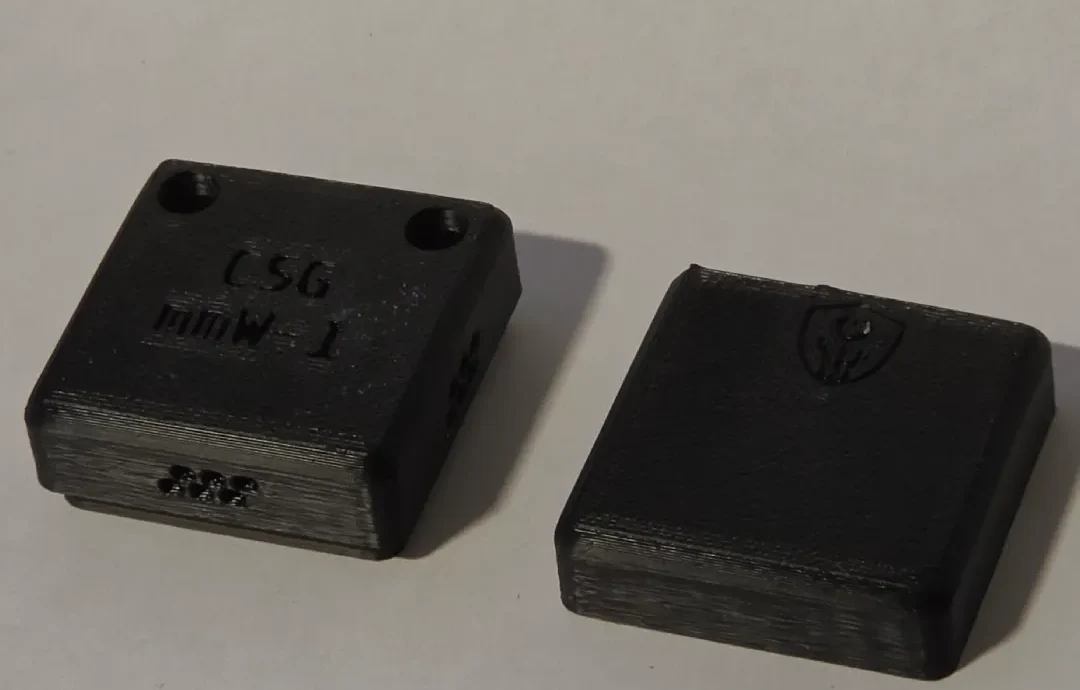

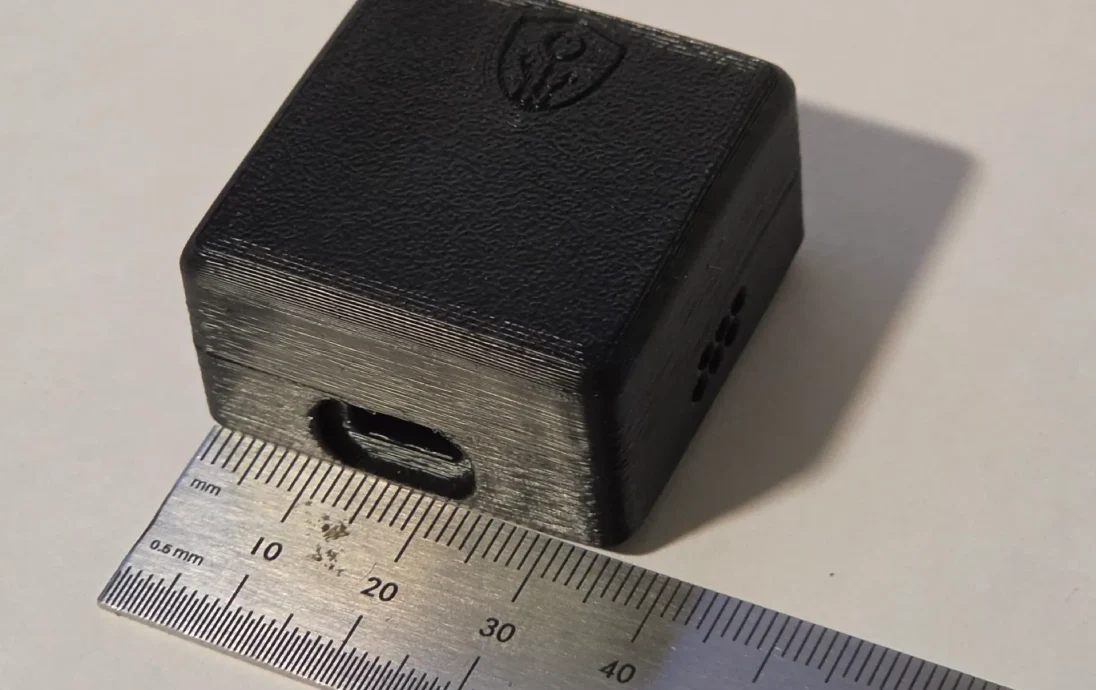

MMW-1 — это высокопроизводительный компактный корпус, разработанный для датчика миллиметрового диапазона LD2410C и ESP32-C3 SuperMini. Эта конструкция имеет внутренний блок технического уровня и магнитную систему крепления для обслуживания без инструментов.

Спецификация материалов (BOM)

Электроника: ESP32-C3 SuperMini и датчик LD2410C.

Магниты: Неодимовые магниты 6x3 мм.

Винты: 2 винта M3x4 мм (для крепления макетной платы).

Печатная плата: стандартная плата с шагом 2,54 мм.

Технические характеристики и сборка

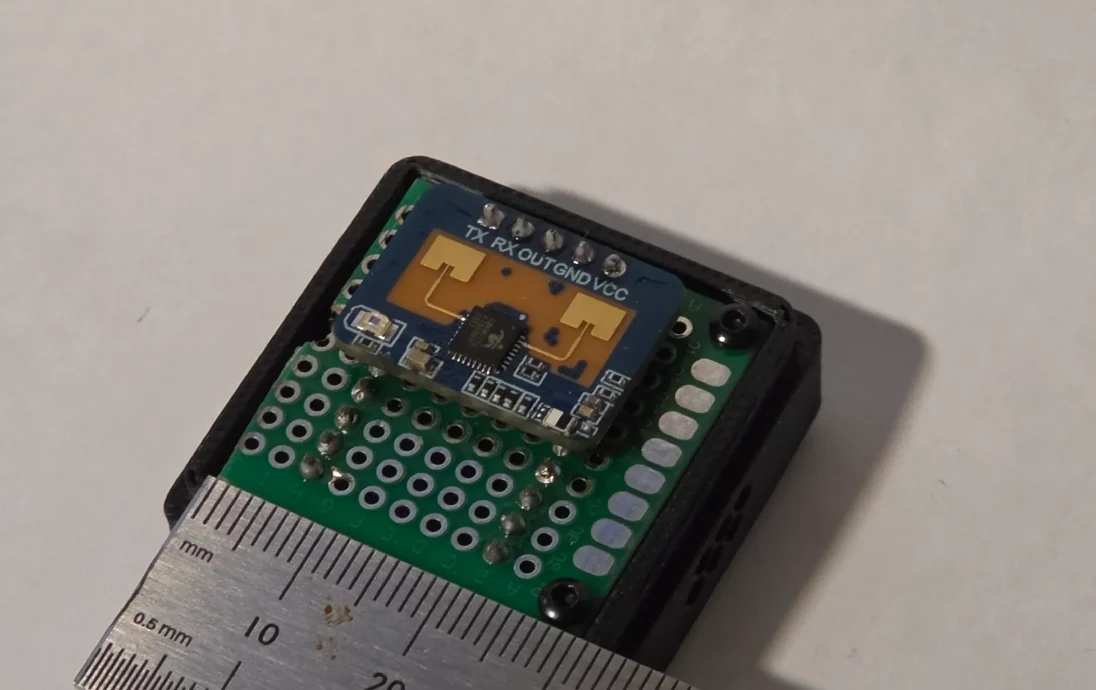

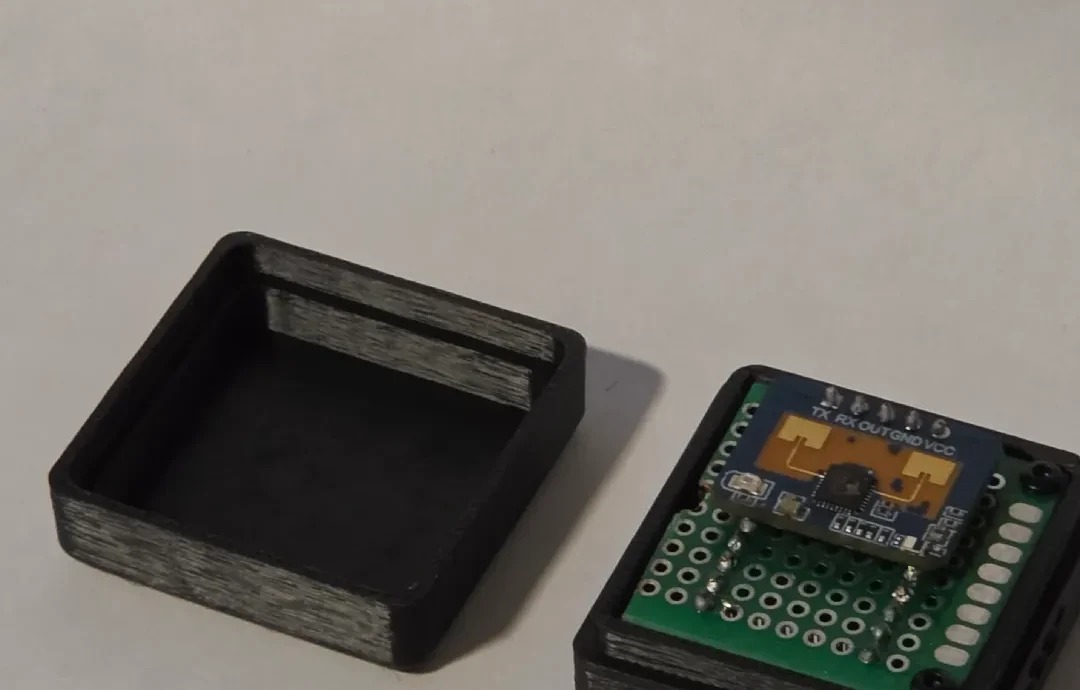

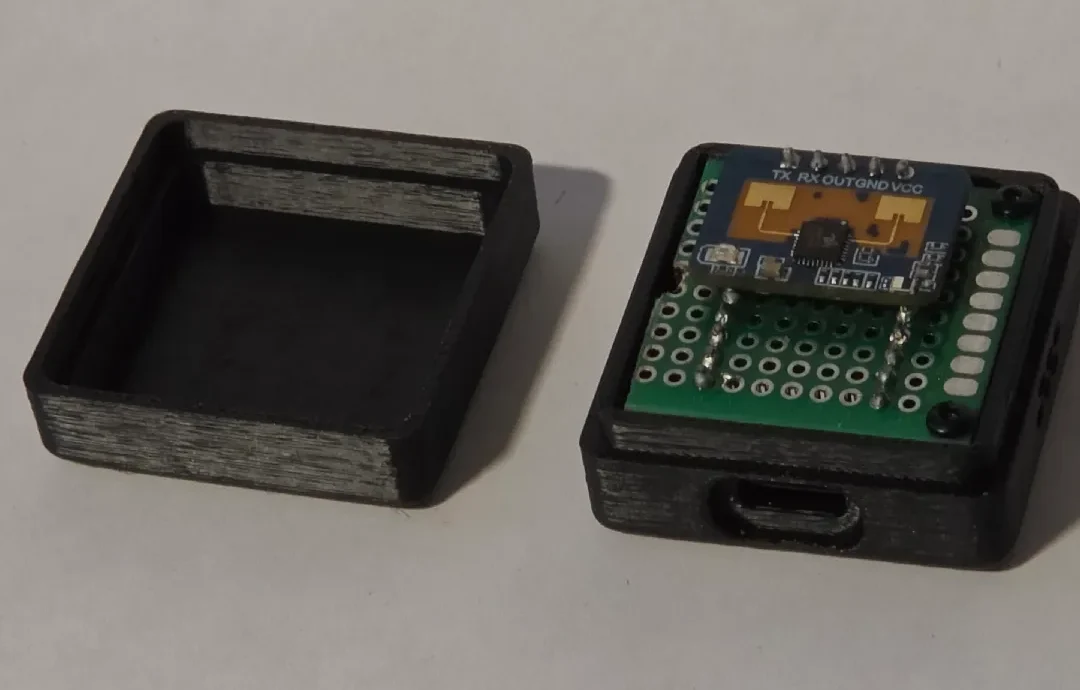

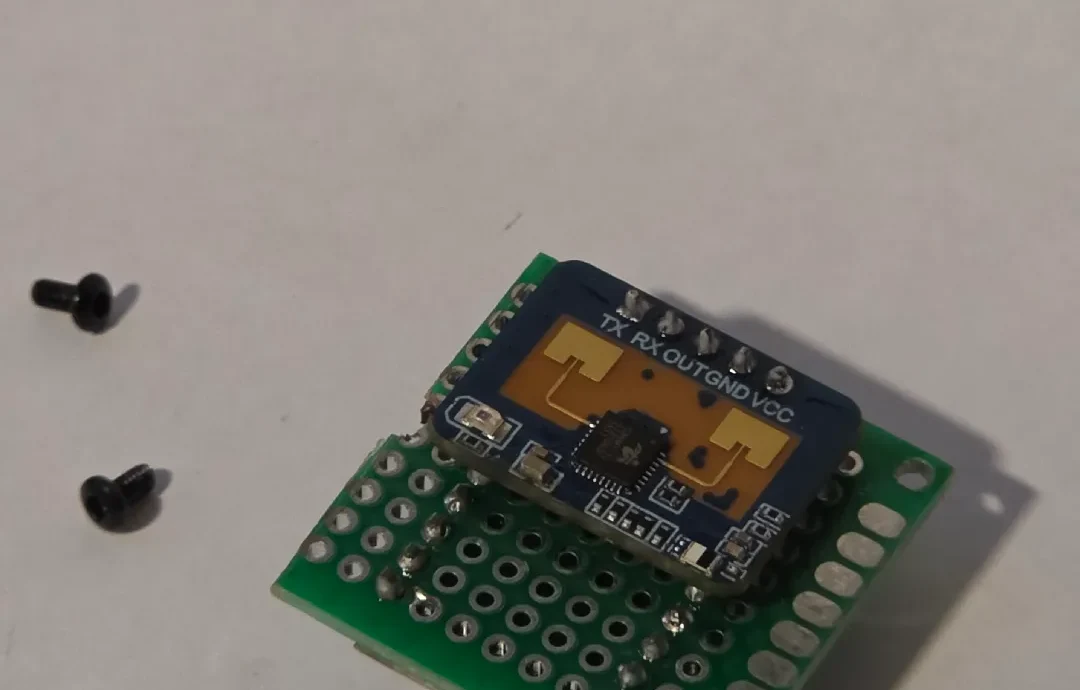

Подготовка печатной платы: обрежьте макетную плату ровно до размеров 30x30 мм. Этот размер необходим для того, чтобы доска идеально скользила по внутренним направляющим.

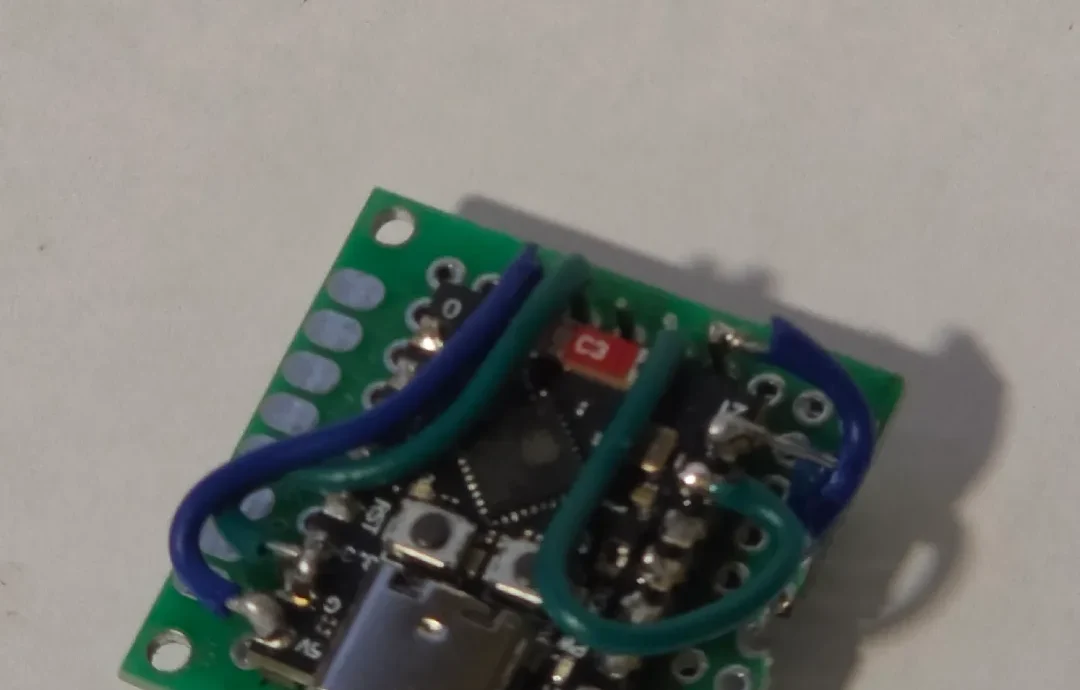

«Header-Lift»: используйте заголовки, чтобы поднять платы от макетной платы. Это создает безопасный воздушный зазор для управления температурным режимом и предотвращает появление ореолов.

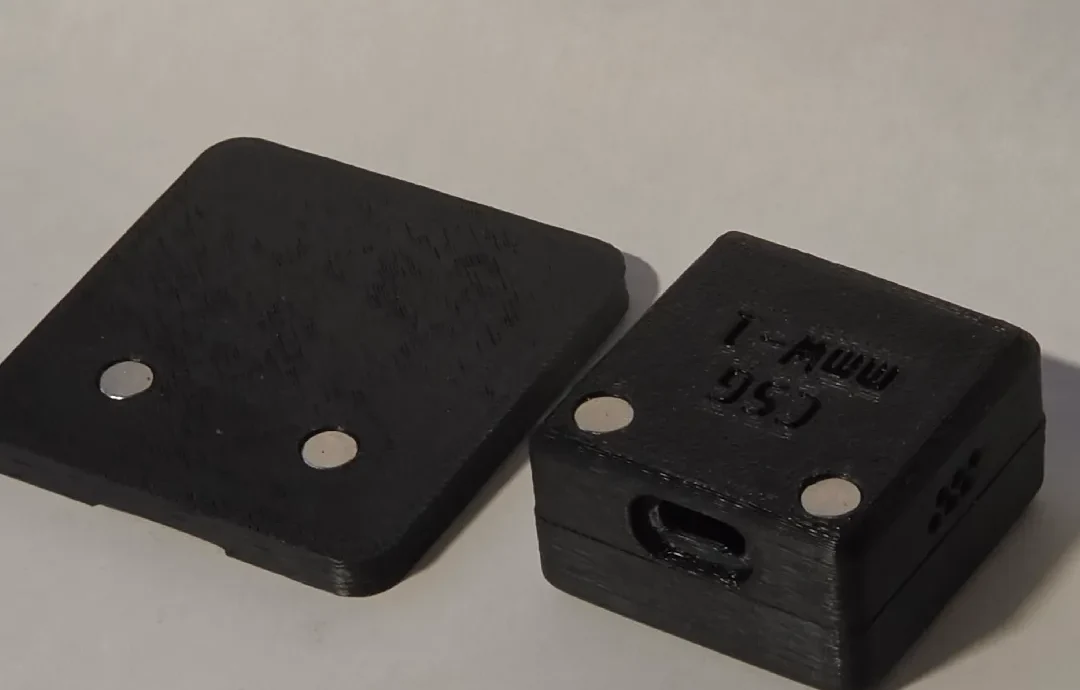

Магнитное крепление: Задняя пластина предназначена для запрессовки магнитов 6х3 мм.

Ссылки и ресурсы

Полную схему подключения, конфигурации ESPHome YAML и ссылки для покупок всех компонентов можно найти на сайте Circuit Savers GitHub: [Ссылка]

Рекомендуемые настройки печати

Высота слоя: 0,16 мм (критична для допусков на рельсы и магниты).

Настенные петли: 3 (гарантируют, что в отверстиях для винтов M3x4 мм будет достаточно «мяса», чтобы их можно было захватить).

Заполнение: 15-20% Gyroid (хорошая прочность магнитной задней панели).

Материал: PLA, PETG или ABS/ASA.

Поддержка: Не требуется. Внутренние направляющие предназначены для чистой печати без поддержки.

Для получения дополнительной информации]
