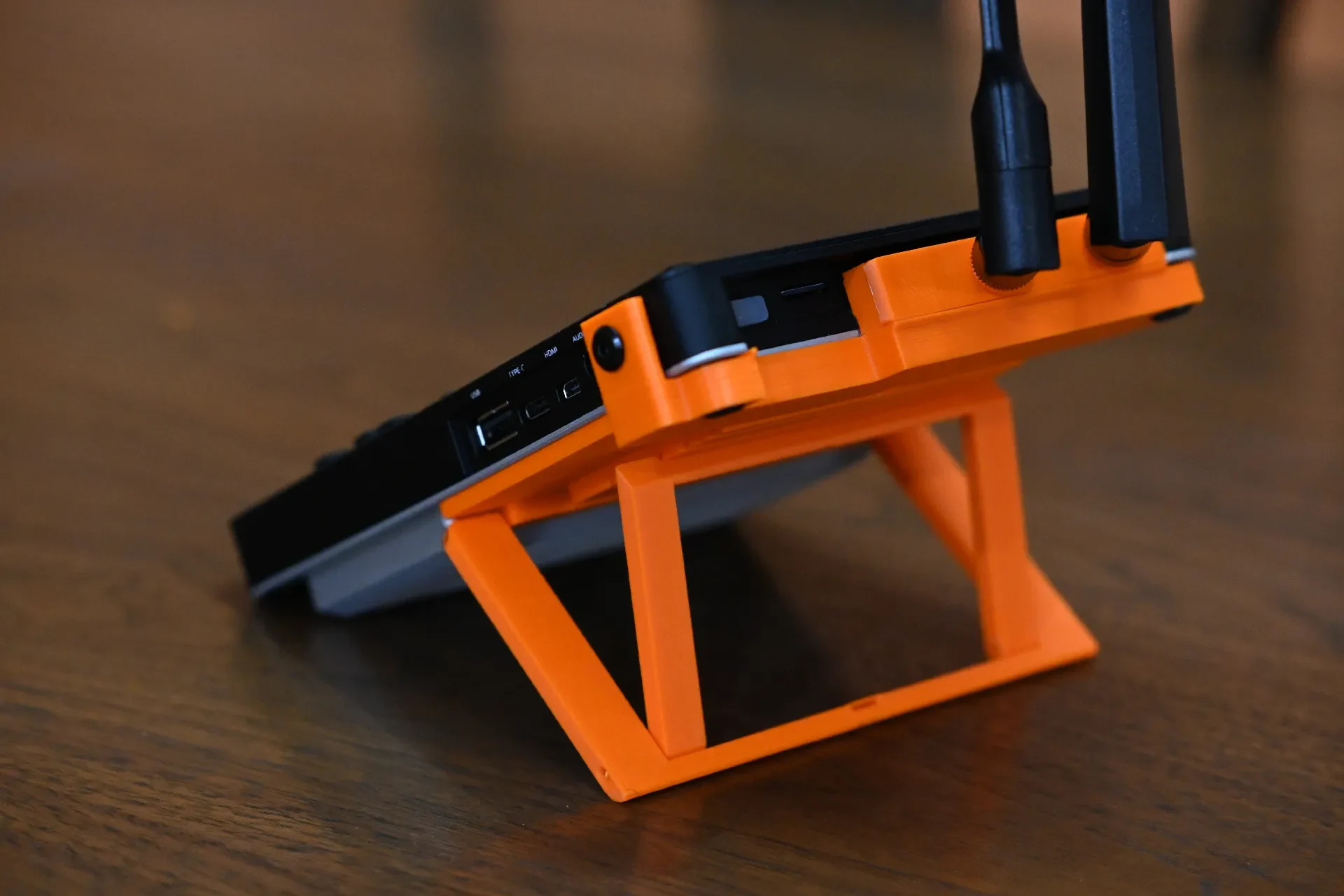

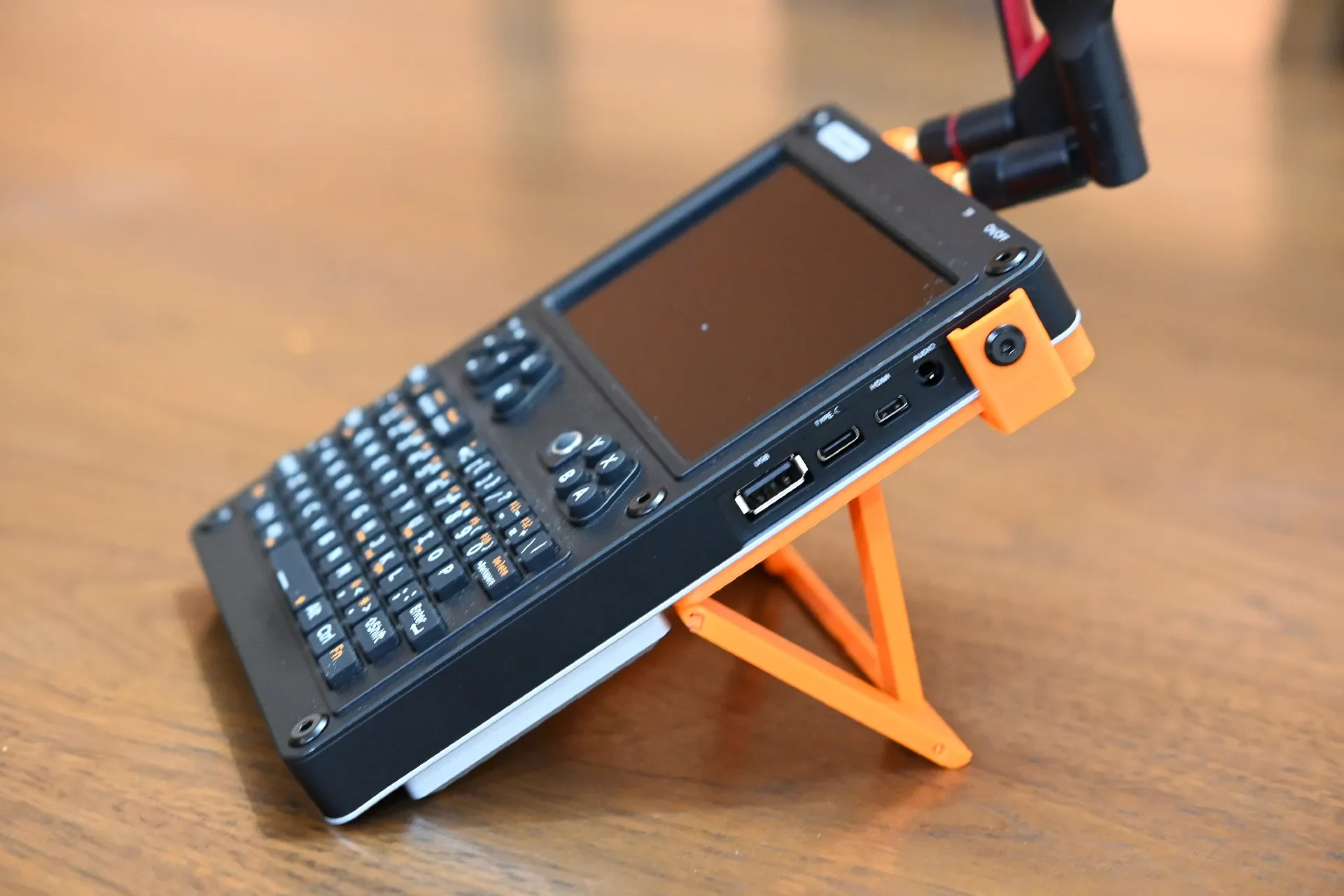

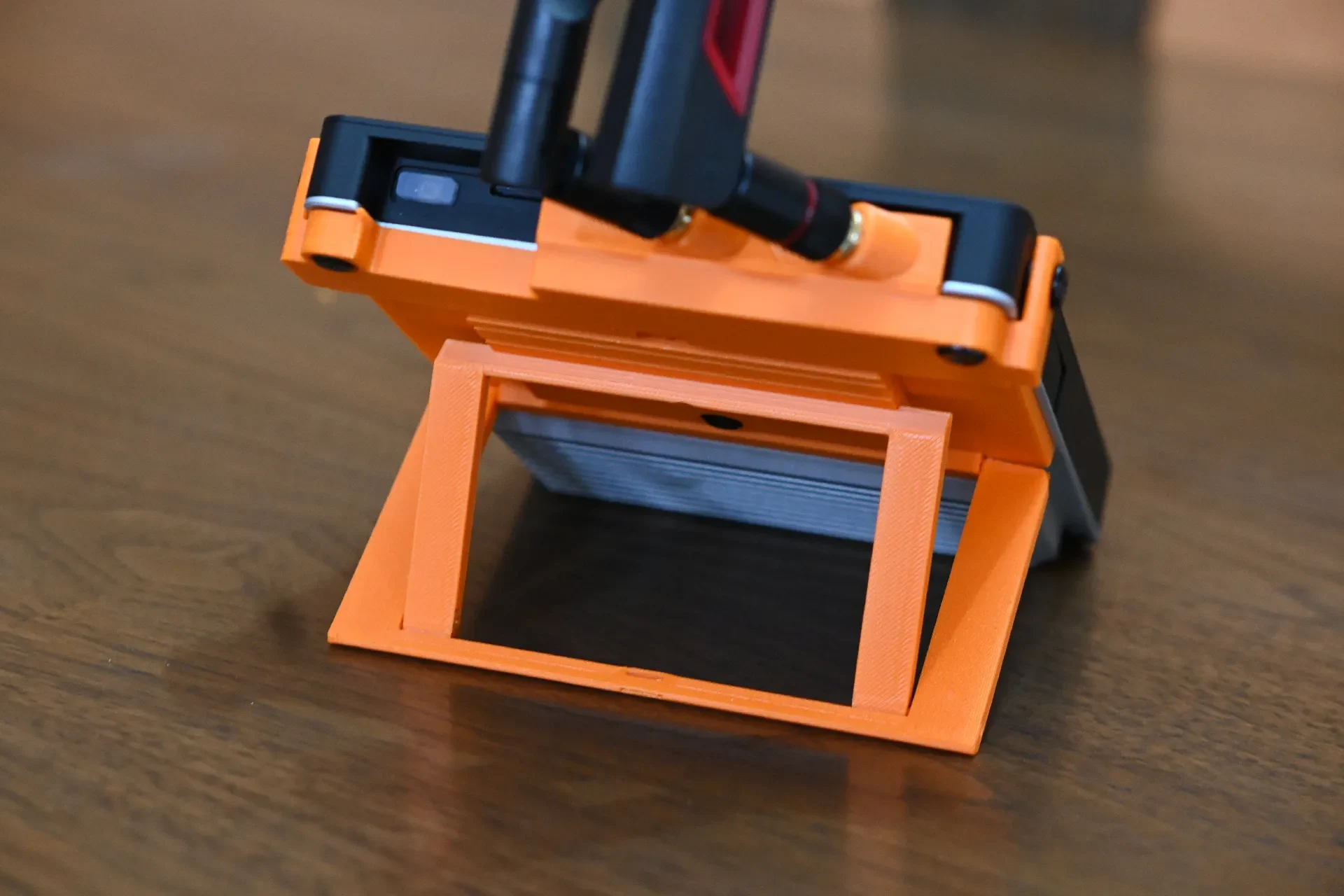

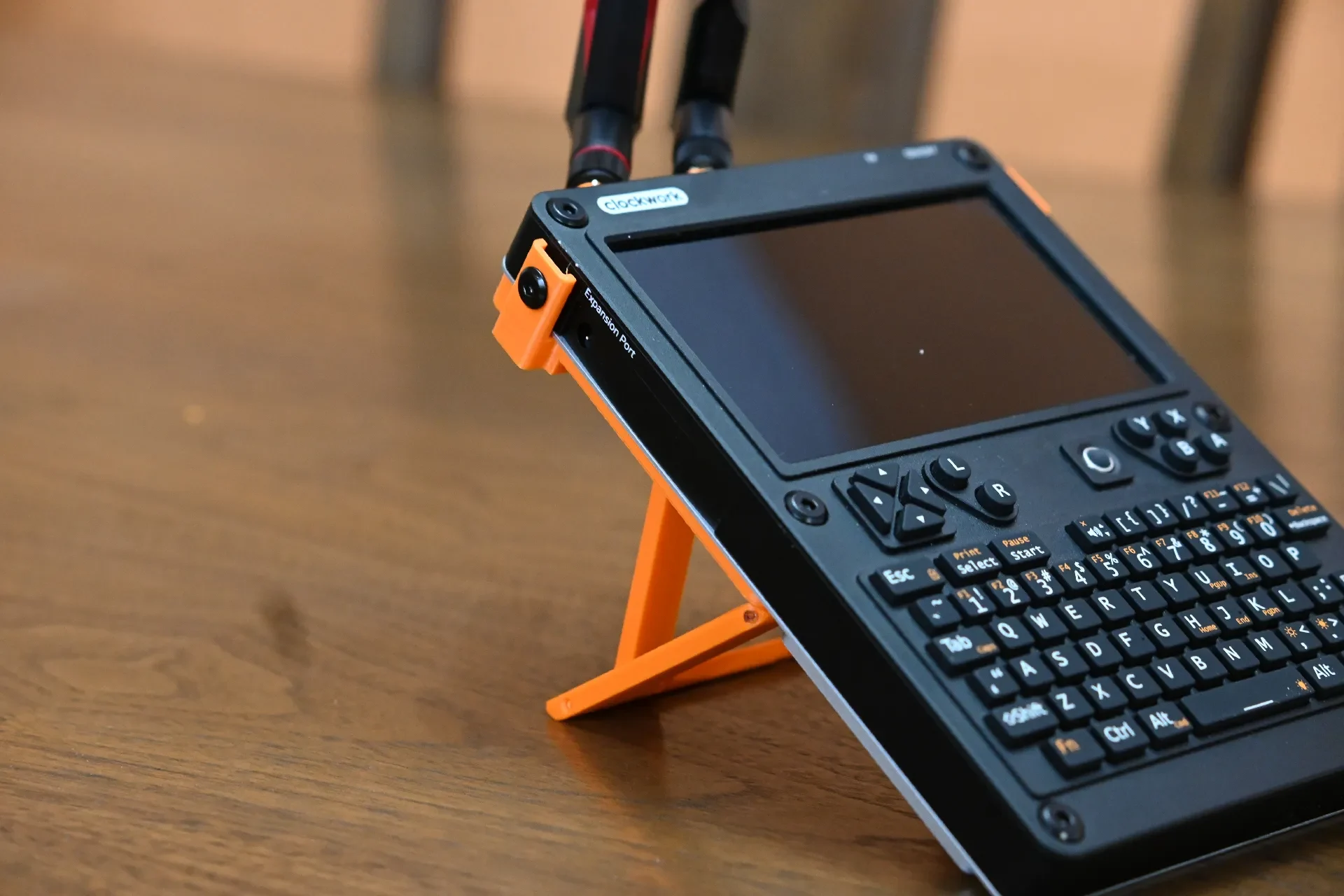

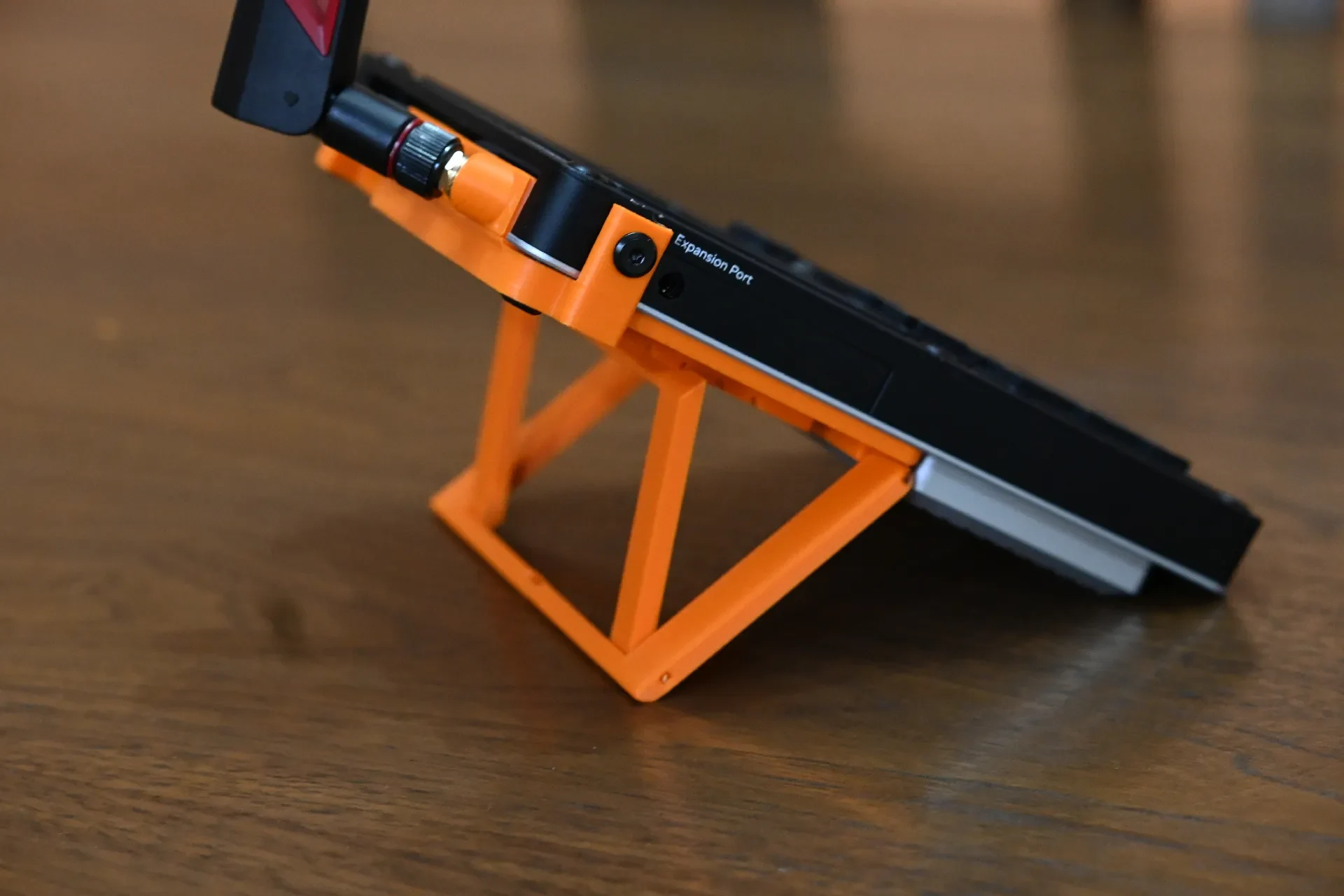

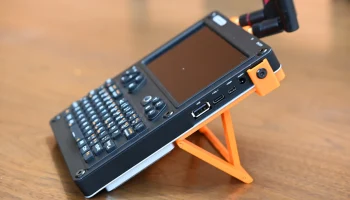

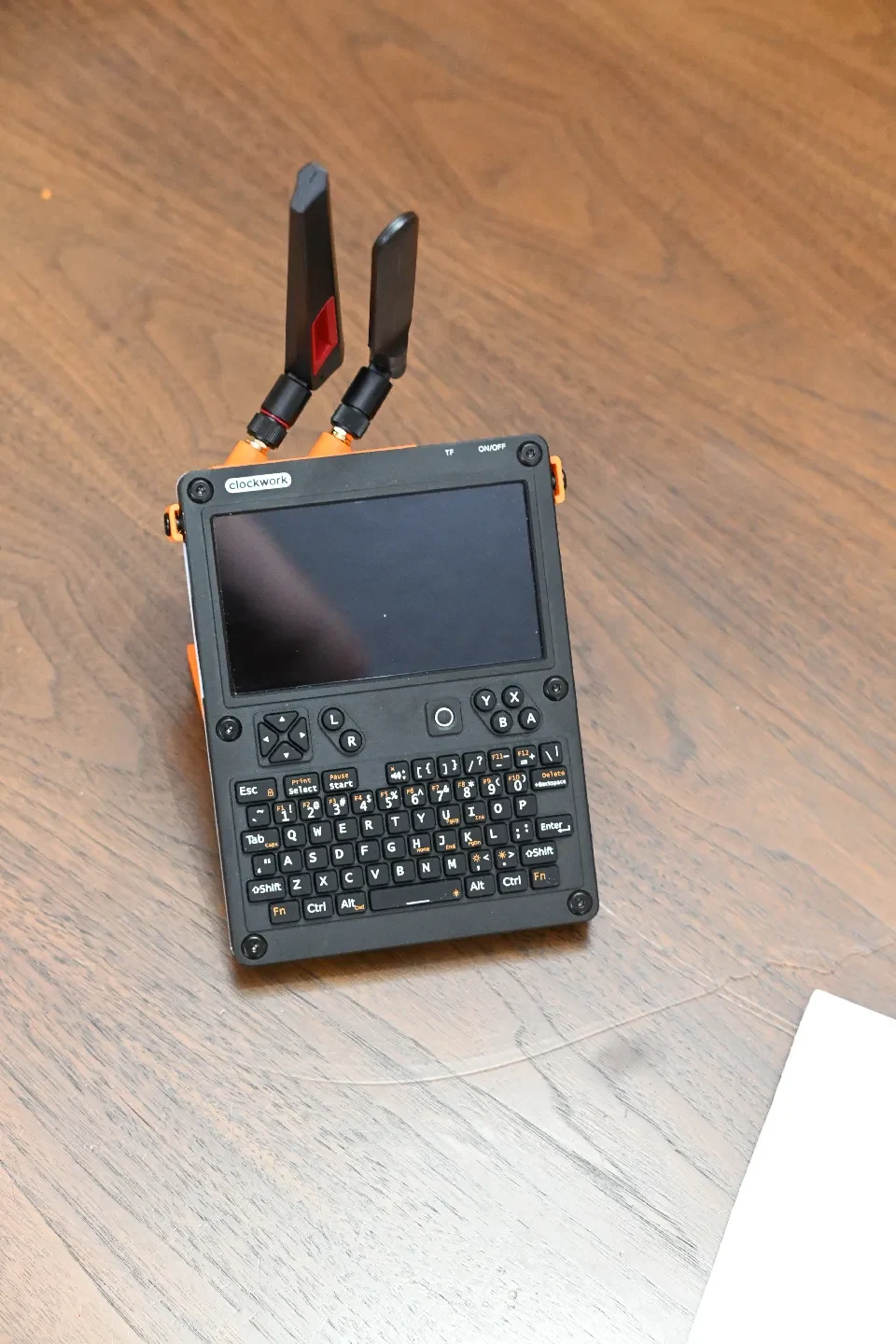

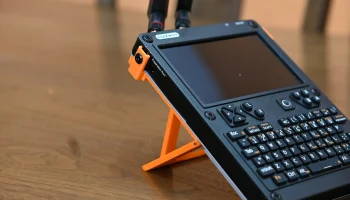

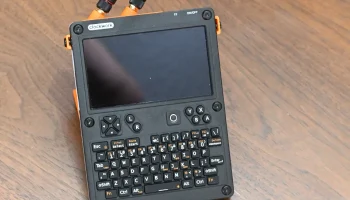

Задняя панель со складной подставкой и креплениями для ан...

Прежде всего, вся задняя панель и подставка — это мой дизайн и моя оригинальная модель.

Детали для крепления антенны взяты из Paragonv на makerworld (лицензия: https://creativecommons.org/licenses/by-nc-sa/4.0/ ссылка на его/ее загрузку на makerworld: https://makerworld.com/en/models/1103666?from=search#profileId-1122681)

Я разработал эту относительно сложную заднюю панель из-за проблемы, с которой я сталкивался при каждом креплении антенны. В каждом креплении, которое я смог найти, использовались отверстия для винтов в задней части корпуса, из-за чего заводская подставка из металлической проволоки не работала. Я понял, что для решения этой проблемы было бы разумнее спроектировать заднюю панель со встроенной подставкой и креплениями для антенны.

Крепления для антенны вы можете выбрать, какие вам нужны. Они предназначены для приклеивания суперклеем к верхней части задней панели.

Что касается ��амой задней панели, я включил файл Fusion 360, поскольку это будет самый простой способ внести необходимые изменения, если вы сочтете это необходимым.

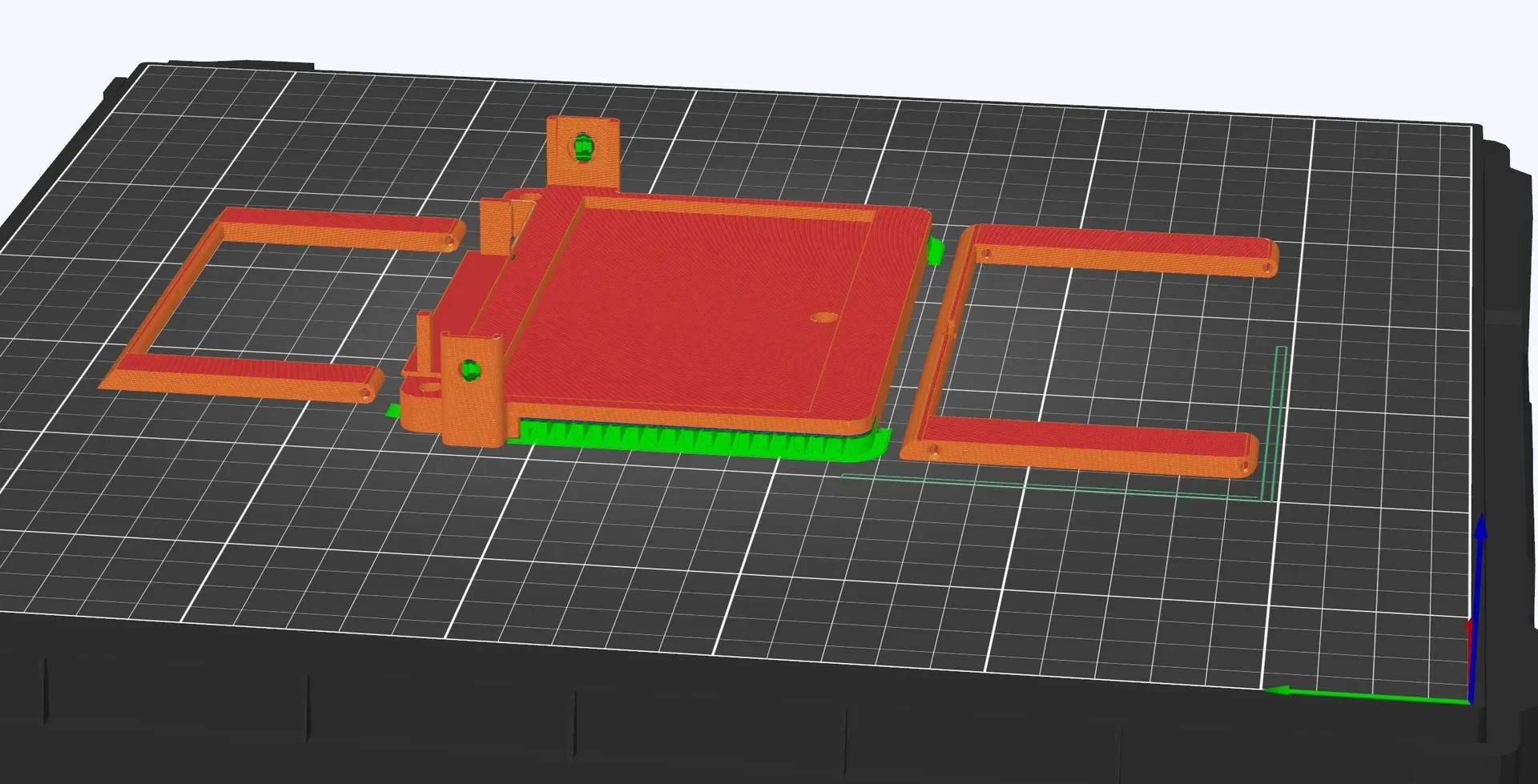

Существуют очевидные области, где необходимы опоры для основной задней панели.

Поворотные отверстия (одно в основном корпусе, а остальные в двух складных частях подставки) должны быть снабжены блокировщиками опор, чтобы они не заполнялись опорой, поскольку вы, очевидно, никогда ее не вытащите.

Эта подставка собрана с использованием нити диаметром 1,75 мм в качестве шарнирных штифтов. Я бы порекомендовал расплавить концы после того, как пропустил их через сборку, чтобы они не выдвинулись. Поворотные отверстия плотно подходят для нити с учетом настроек и материала моего принтера (Qidi X-Max 3 с использованием ASA). Если вы считаете, что это необходимо, этот случай можно откорректировать в файле Fusion.

Однако для оси, которая проходит непосредственно через основной корпус, пропустите нить, расплавьте оба конца с помощью паяльника, и они смогут расплавиться непосредственно на складной части.

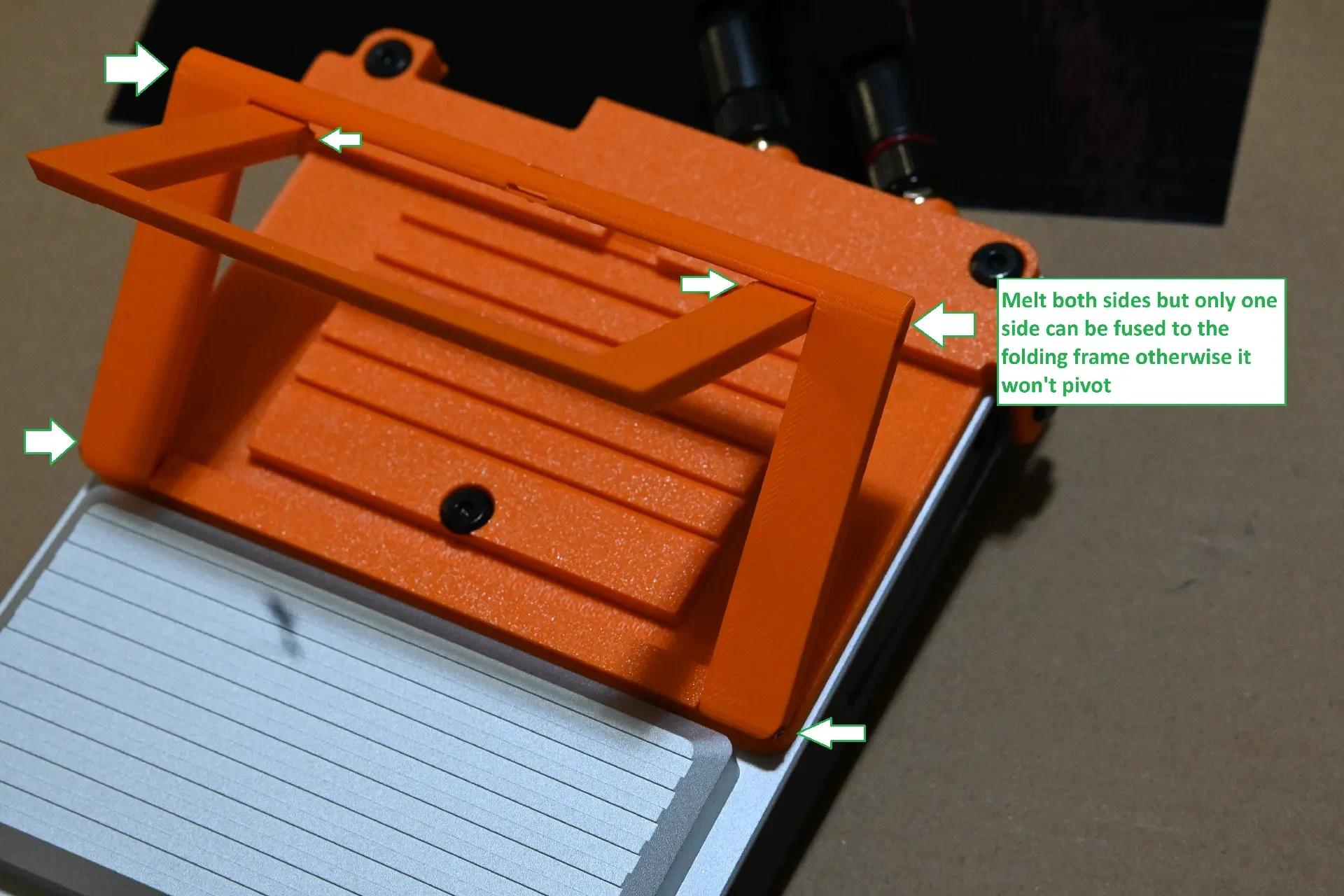

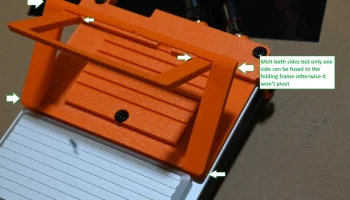

Для второй складной части, которая откидывается от первой, вам нужно оставить одну сторону свободной, чтобы она могла поворачиваться, а не просто свариваться вместе. Есть несколько способов сделать это:

Расплавьте один конец нити, пропустите его через оба шарнирных отверстия, затем расплавьте другой конец на другую сторону.
Смажьте отверстие, где нить будет плавиться только на одной из складных частей, небольшим количеством силиконовой смазки, затем пропустите нить и расплавьте оба конца (силиконовая смазка предотвратит ее плавление на складной части).
или полностью пропустите все это и используйте винты M2 и откройте одно шарнирное отверстие, чтобы оно могло вращаться, пока винт ввинчивается в другую сторону.

Хорошо, я постараюсь сделать как можно больше подходящих фотографий, поэтому, пожалуйста, укажите их. Я НАСТОЯТЕЛЬНО рекомендую провести пробную посадку, прежде чем что-либо плавить!

Вам также понадобятся несколько более длинные винты для крепления к корпусу (они M4 и этого типа, на всякий случай я бы рекомендовал просто приобрести упаковку на 6 мм, 8 мм и 10 мм): https://a.co/d/byWPa0m

Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь спрашивать.
