Чехол Wemos D1 мини
Привет всем,

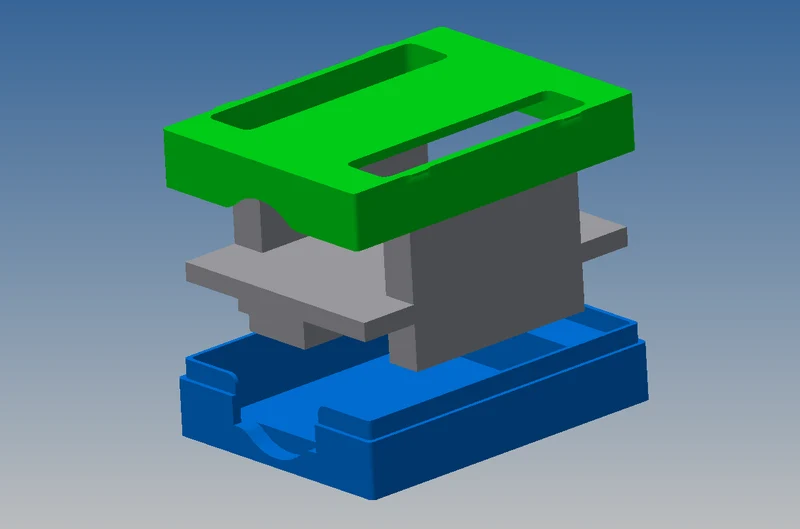

На Thiverse есть множество корпусов для Arduino и даже Wemos, но я решил разработать что-то новое, очень специфичное для меня.
Моими главными намерениями были:
небольшой упакованный кейс

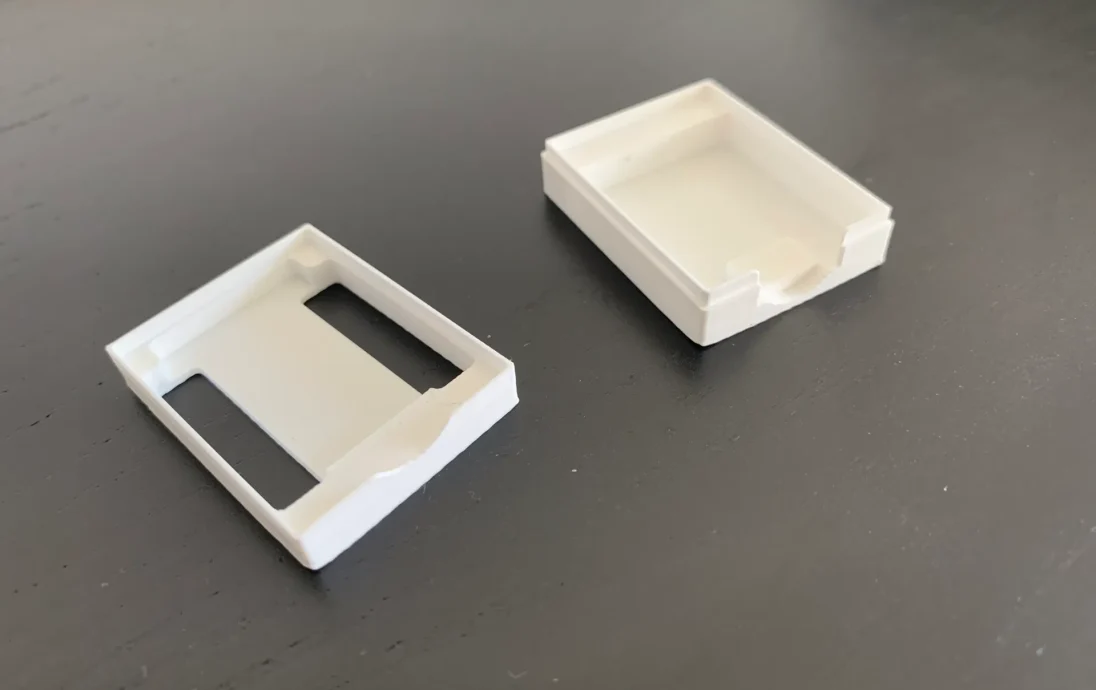

крошечные стены (да, немного хрупкие, но легкие и требуют мало материала для печати)

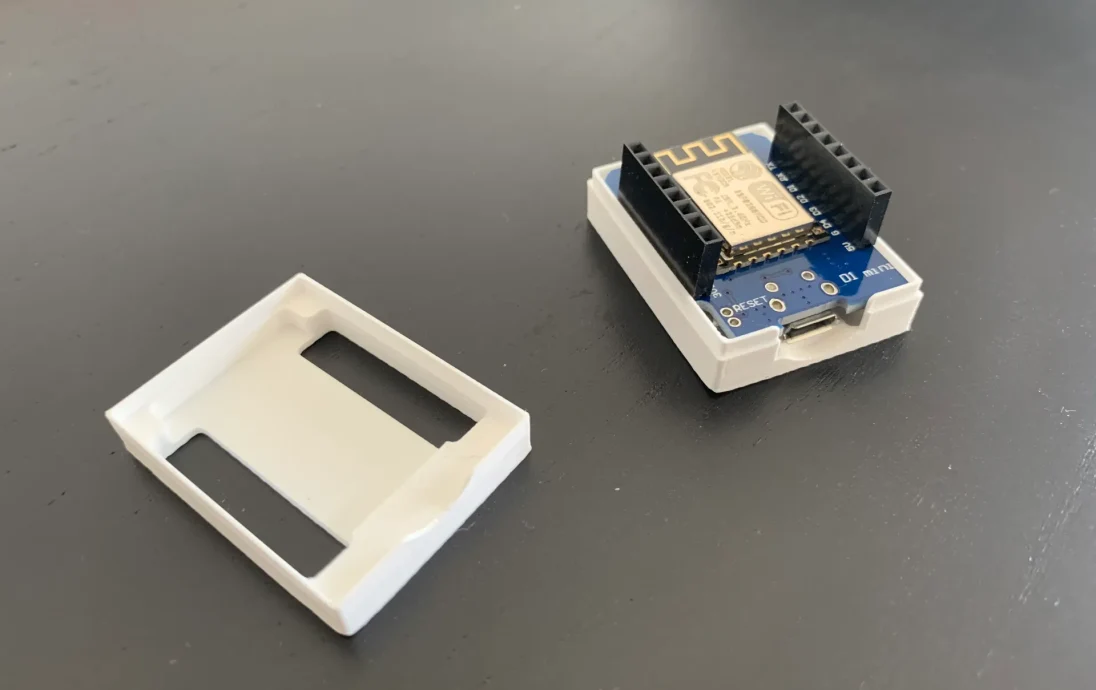

«зажатие» доски wemos d1 mini, чтобы она не могла двигаться
без винтов
доступ к контактам ввода-вывода (через гнездовые контакты)
==== Размеры ====

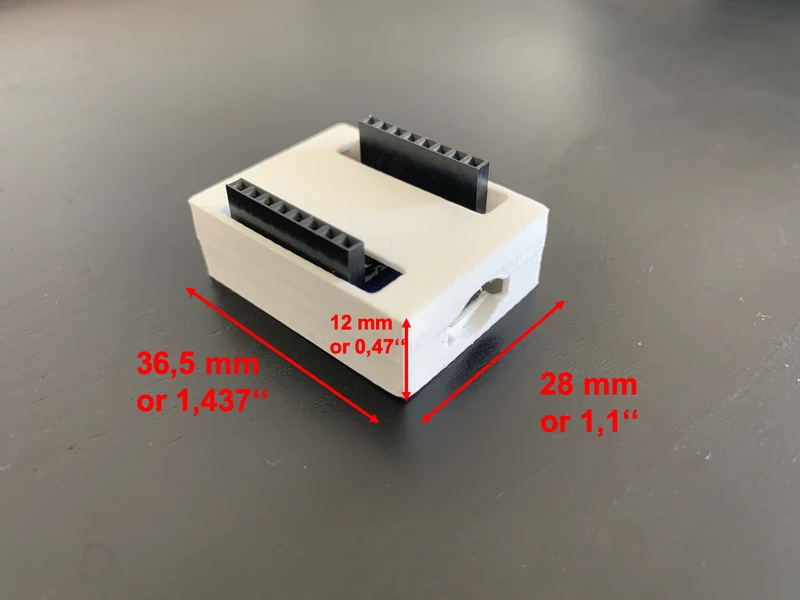

Внешние размеры (ДхШхВ): 36,5 мм х 28 мм х 12 мм

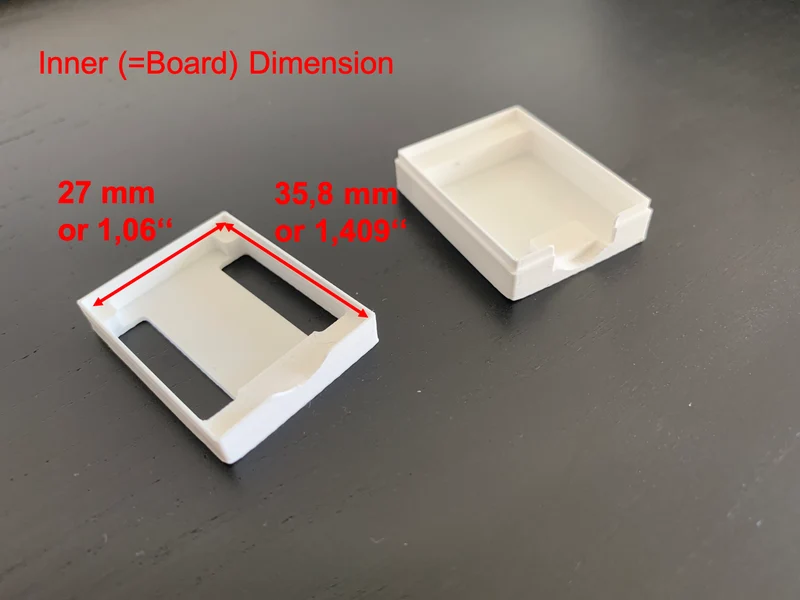

Внутренние размеры (ДхШ): 35,8 мм х 27 мм и стандартная «высота платы».
!!! Очень важно!!!
Для экспериментов я использовал платы wemos d1 mini от AZdelivery и делал подгонку по их размерам. У других производителей размеры могут немного отличаться (тоже могут подойти). Пожалуйста, проверьте размеры ваших плат, соответствуют ли они этому дизайну или незначительно отличаются. Если вы распечатали этот дизайн и установили Wemo от другого производителя, было бы неплохо, если бы вы сказали мне, чтобы я мог добавить их в список.
