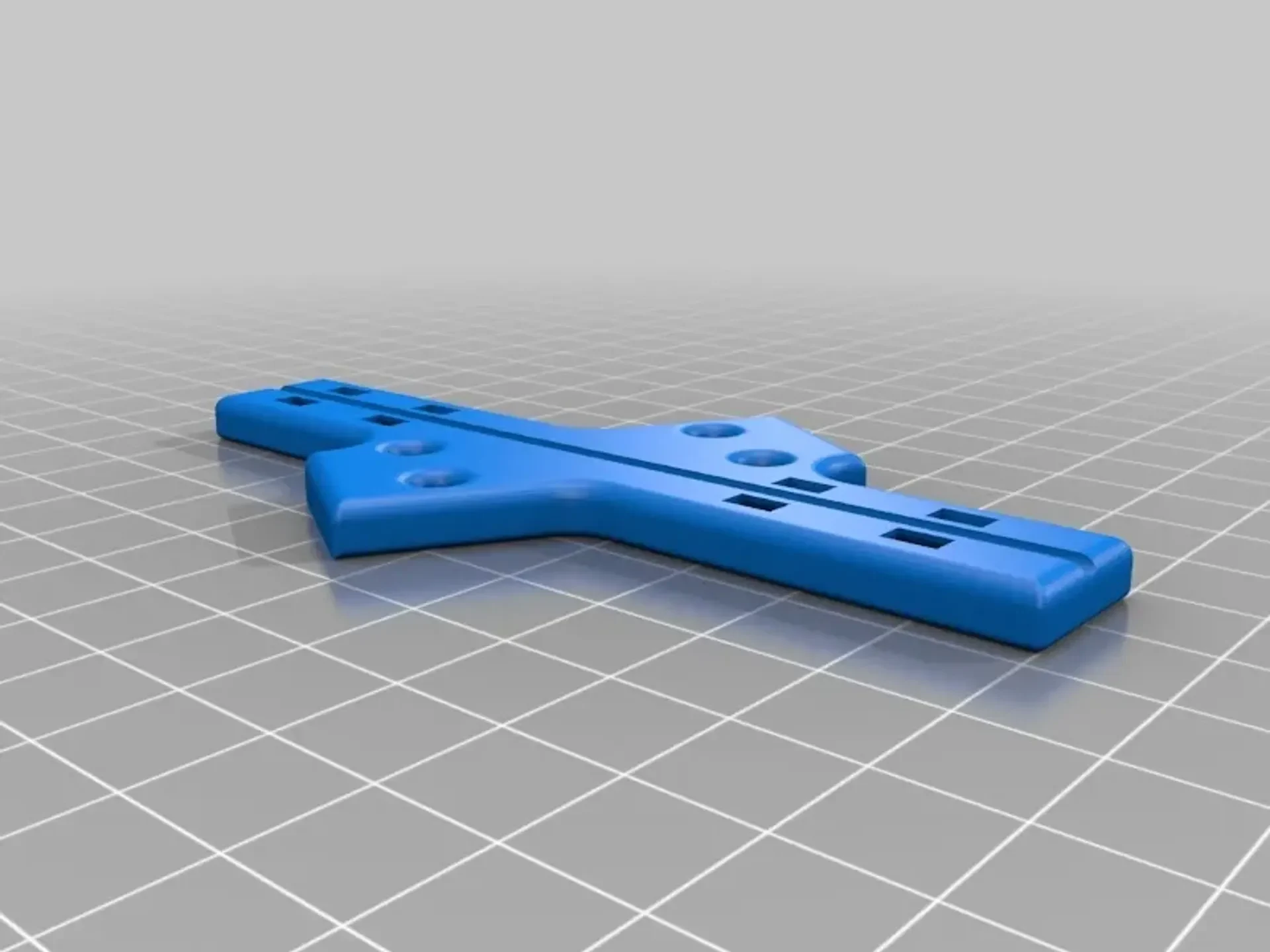

Монтажная деталь для двойного перекрестного антенного про...

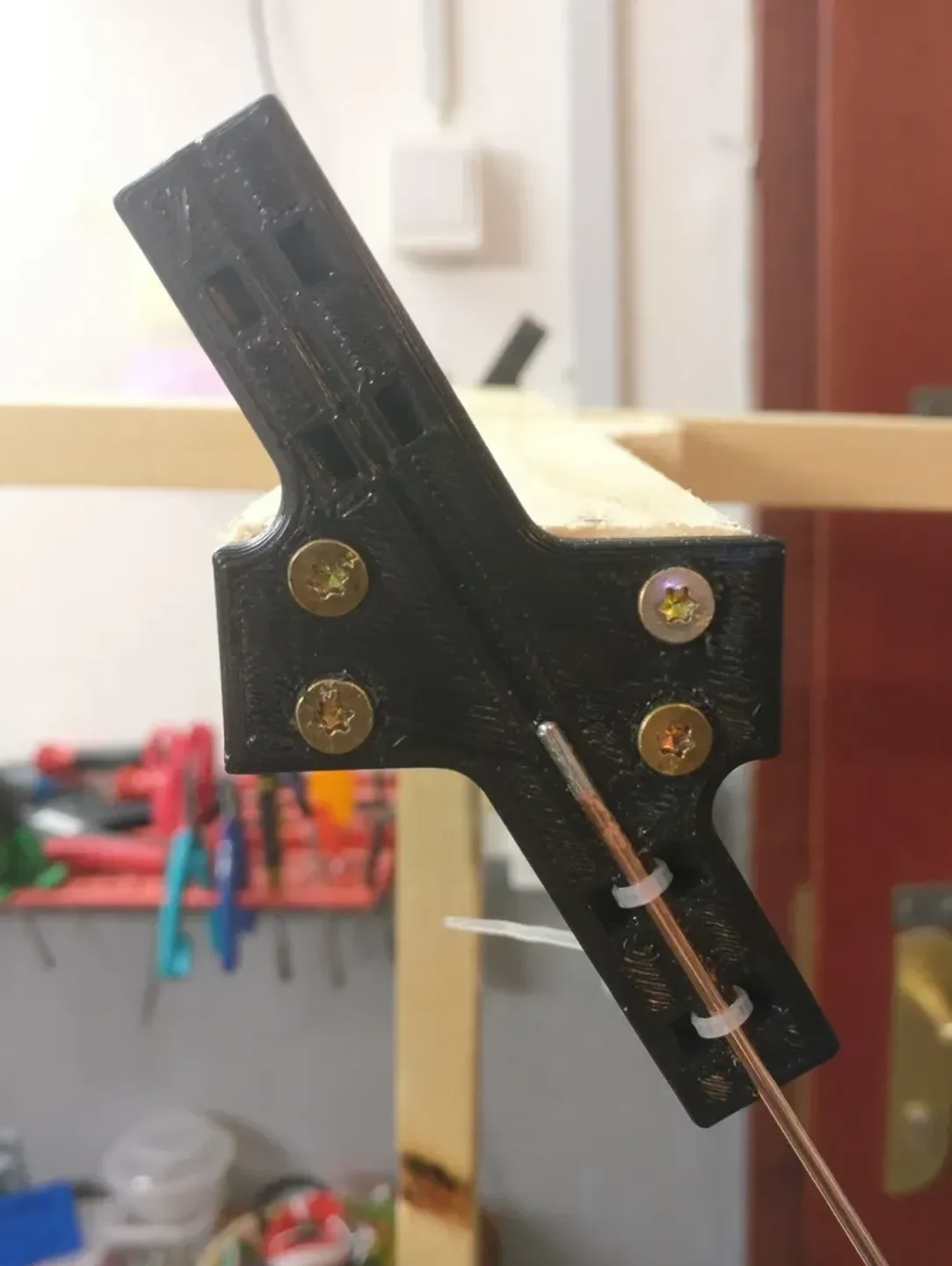

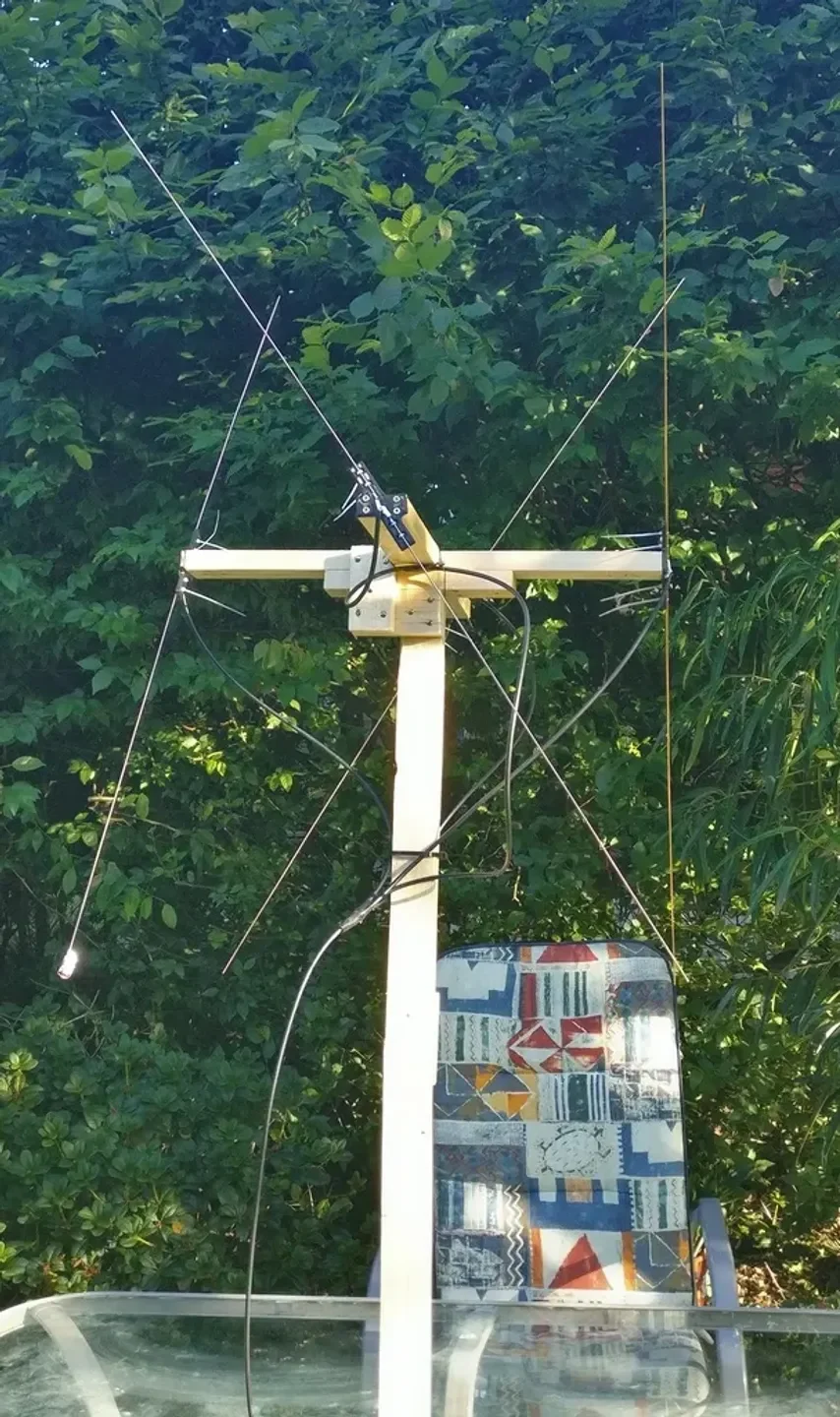

Эта деталь используется для крепления 8 кусков провода, составляющих антенну с двойным крестом.
Указанные провода должны располагаться под углом 30° для оптимального приема.
Для фиксации на месте используются две кабельные стяжки на каждый провод (по моему опыту, это работает довольно хорошо).
Я бы порекомендовал очень гибкие и довольно тонкие кабельные стяжки.

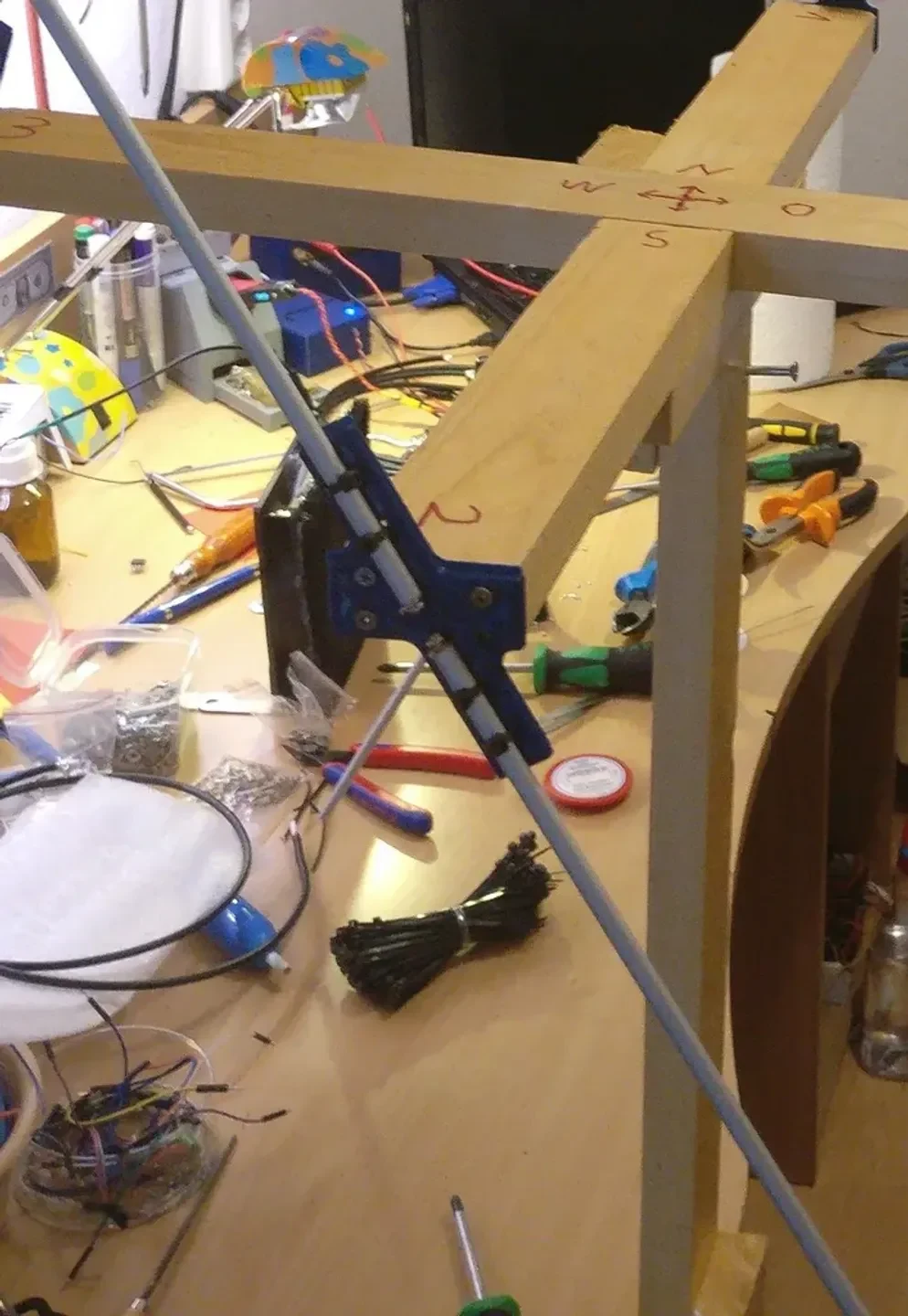

Для крепления крепления к деревянной раме (рассчитано на древеси��у 20х50 мм) используются четыре винта.
Я использовал проволоку (стальную с медным покрытием) диаметром 2мм. Другие размеры тоже подойдут.

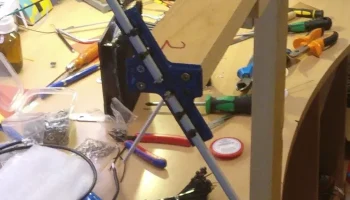

ОБНОВЛЕНИЕ: я построил вторую антенну, на этот раз из алюминиевых трубок, она работала очень хорошо.

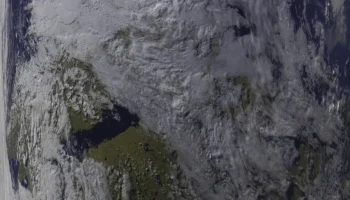

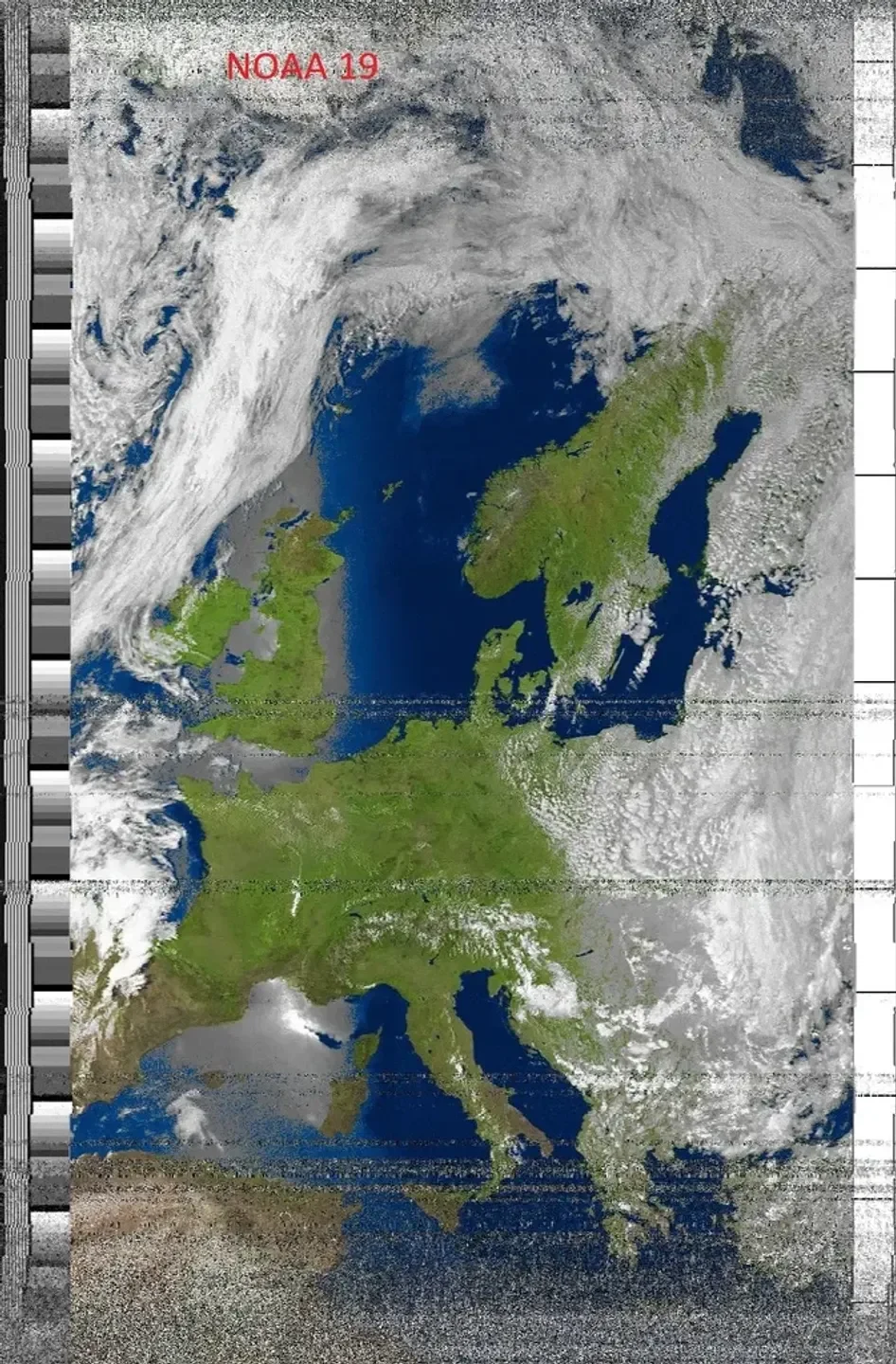

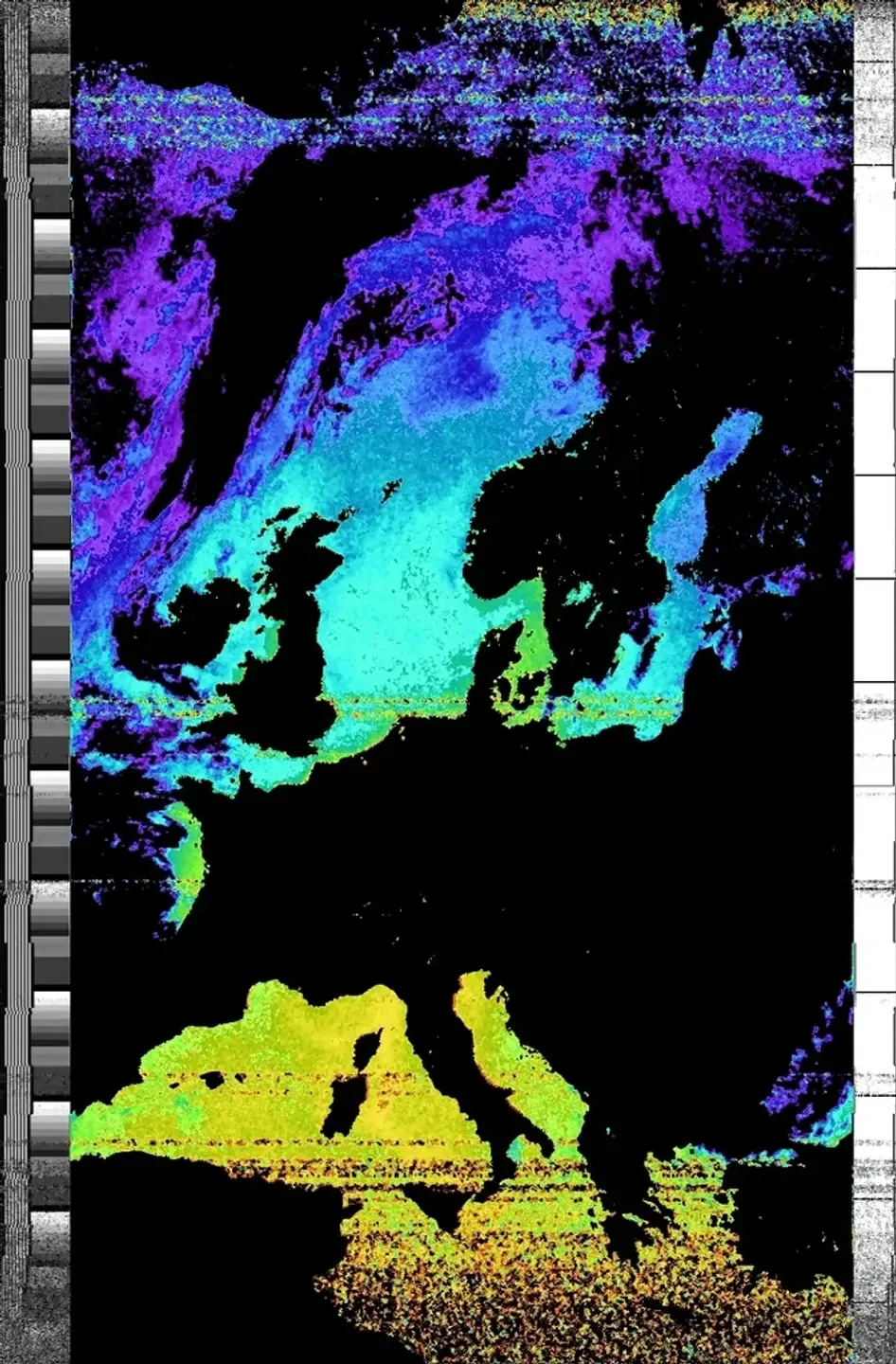

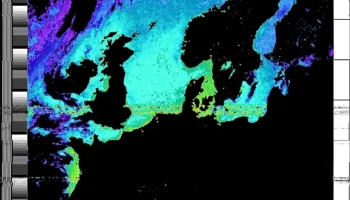

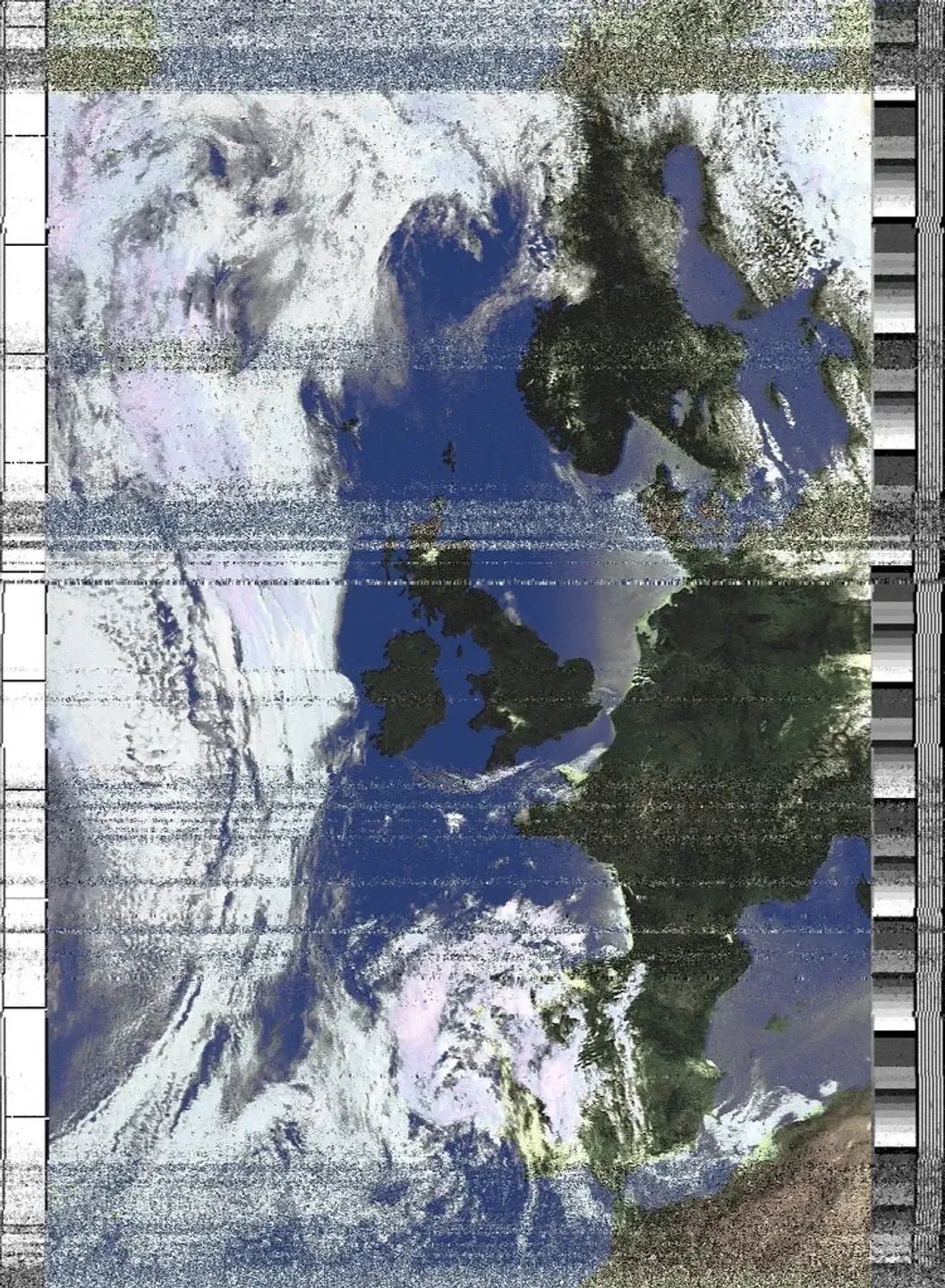

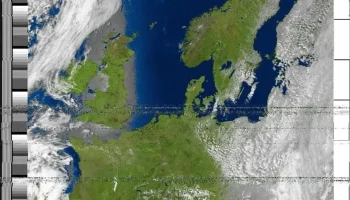

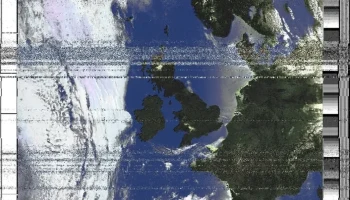

Дополнительная информация: https://youtu.be/cjClTnZ4Xh4 (Настройка приема сигналов) https://youtu.be/L3ftfGag7D8 (Декодирование сигналов) http://www.instructables.com/id/Reception-Images-From-Passing-Weather-Satellites-N/
Если вы создадите этот проект и захотите вернуть мне что-нибудь взамен, я буду очень рад увидеть сообщение в разделе «Делает»! :)
Настройки печати
Принтер:
Тронкси X8
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,1 и выше
Заполнение:
50% и выше
Примечания:
Используйте высокое заполнение для большей прочности.
Как я это разработал ===================
Разработано в Fusion 360
