Органайзер для перемычек Gridfinity переменной длины (Rem..

Обзор:

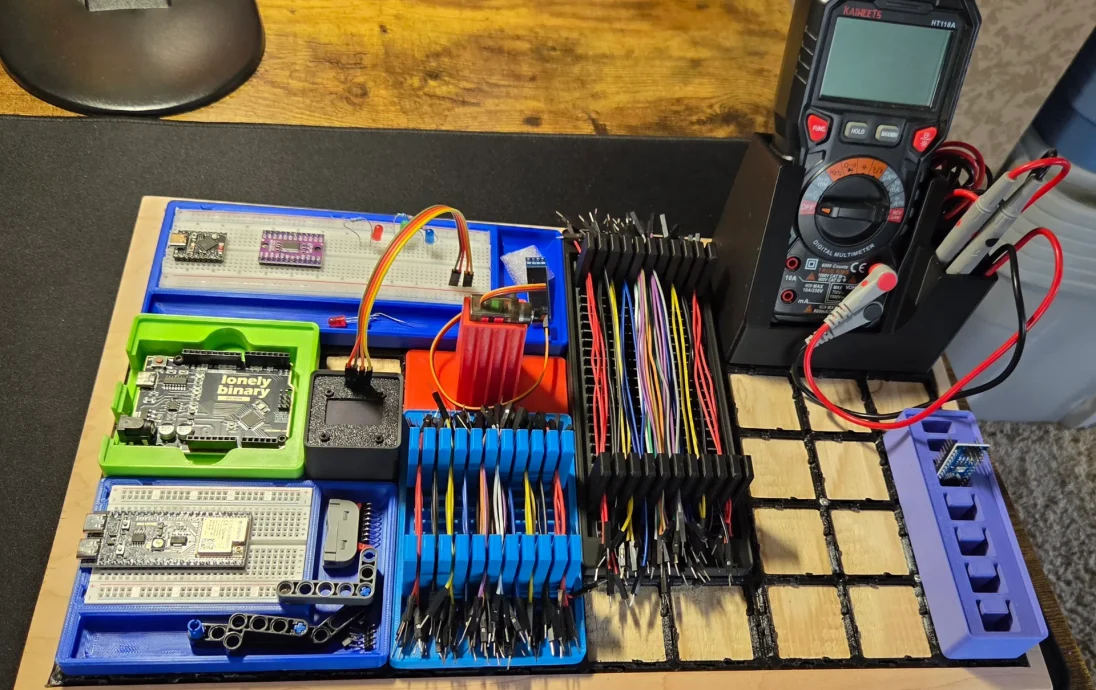

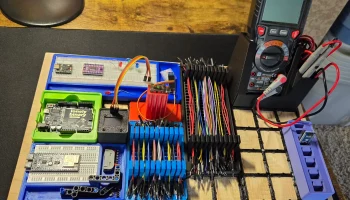

Я хотел заменить старые, плохо напечатанные держатели соединительных проводов чем-то, что хорошо сочеталось бы с лотком, который я сделал из березовой фанеры толщиной ½ дюйма и вырезанным посередине для пластин Clickfinity от NoWarranty (https://www.printables.com/model/452675-gridfinity-clickfinity-baseplate-no-magnets-univer).

Я нашел регулируемую корзину Gridfinity от gsgx, и она мне очень понравилась. Однако после распечатки я обнаружил, что гребни сложно вставлять, и в итоге мне пришлось сло��ать несколько вертикальных частей основания. Я доработал конструкцию следующими изменениями:

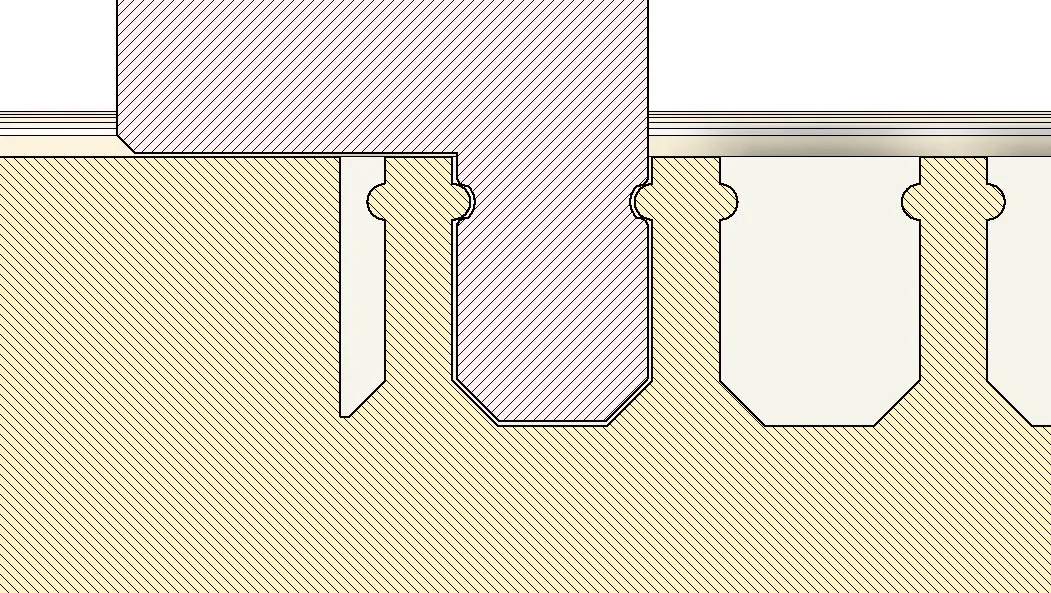

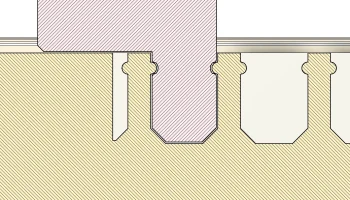

1. Изменена геометрия гребенок, чтобы сделать вертикали немного более толстыми, добавлен небольшой зазор для облегчения установки и расширены верхние части гребенки, чтобы они перекрывались и располагались на соседних вертикалях. У меня еще не было перерыва, и я использую только PLA.

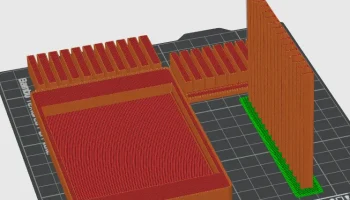

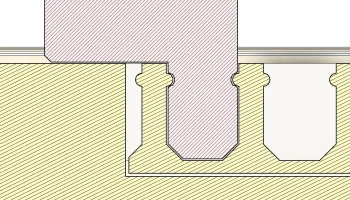

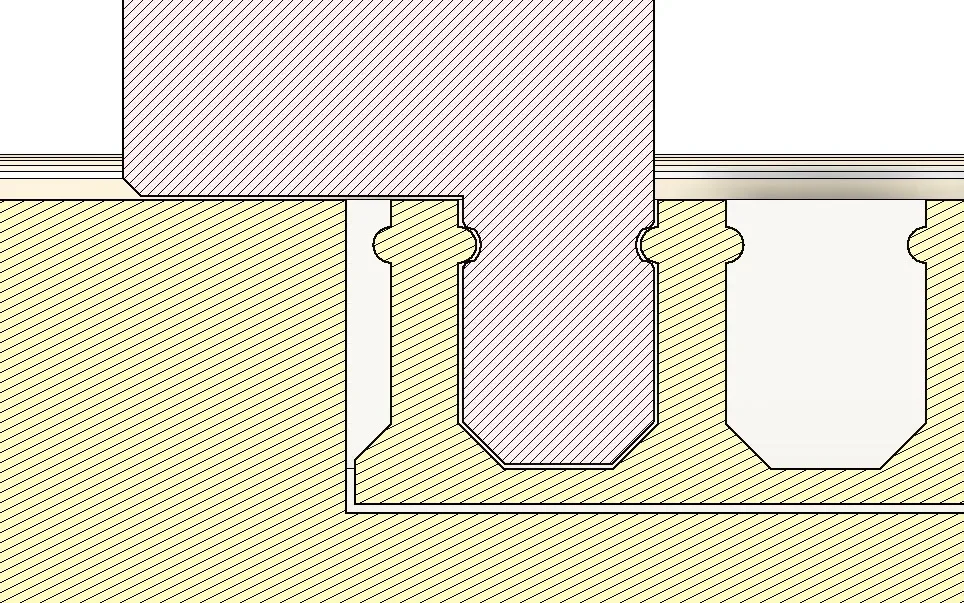

2. Создана версия основания со вставкой для вертикальных элементов, чтобы их можно было печатать в более жесткой ориентации (см. изображение рабочей пластины). Эту вставку затем можно приклеить на основу с помощью клея CA.

3. Создана версия 2x3 для более коротких проводов.

4. Удалили отверстия для магнитов на основании, так как я ими не пользуюсь.

5. Слегка заполнил основание, так как между сетками были небольшие зазоры.

6. Укоротил гребенки, так как мне не нужна была такая большая высота.

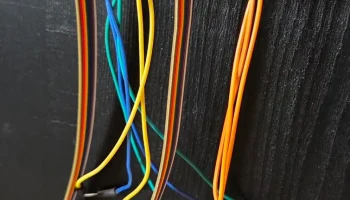

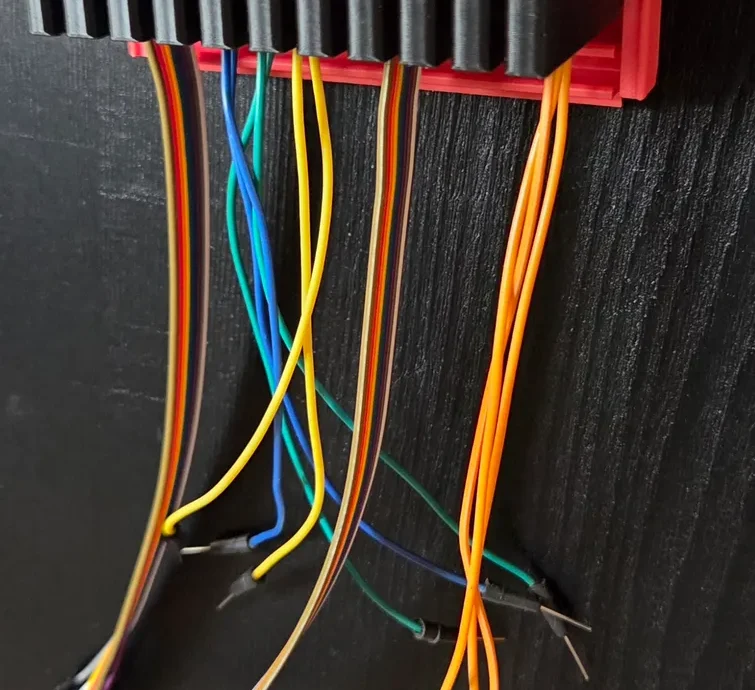

Разделив модель для проверки частей конструкции, я понял, что разделенная версия представляет собой хороший вариант вертикального хранения с использованием двустороннего клея (см. Розовую версию на изображении). Я приклеил гребенку выступом вверх, чтобы верхняя часть могла опираться на соседнюю вертикальную нижнюю часть и поддерживать ее. Я также добавил немного клея CA, чтобы надежно закрепить его и гарантировать, что он не выпадет.

Все совместимо с платформой Gridfinity Зака Фридмана: https://gridfinity.xyz/.

Печать:

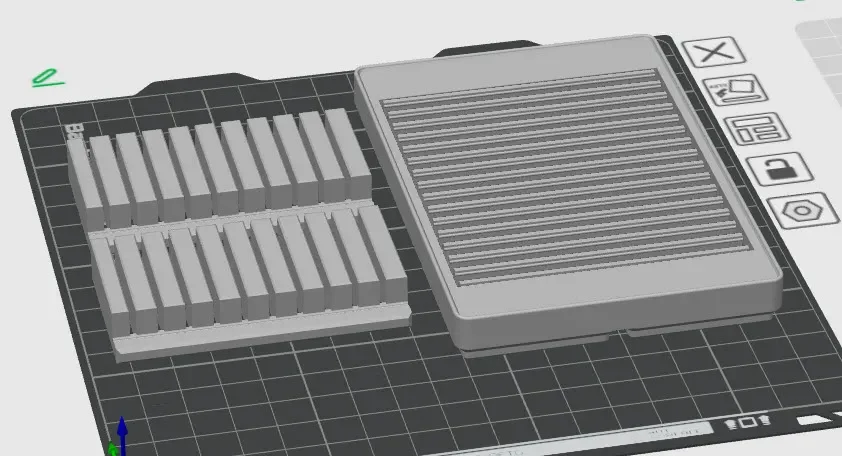

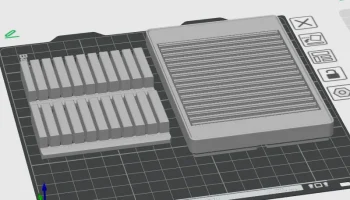

Печатайте с любой нитью, которую хотите, но PETG хорошо подойдет, если у вас есть проблемы с защелкиванием PLA. Никакие опоры не требуются, если печать выполнена в показанной ориентации. Однако при использовании версии со вставкой вставку следует печатать плотом. Мне не очень повезло с полями. Цельная версия отлично работает с PLA, поэтому я печатаю именно ее в последнее время.
