Корпус Skadis NodeMCU ESP-32S

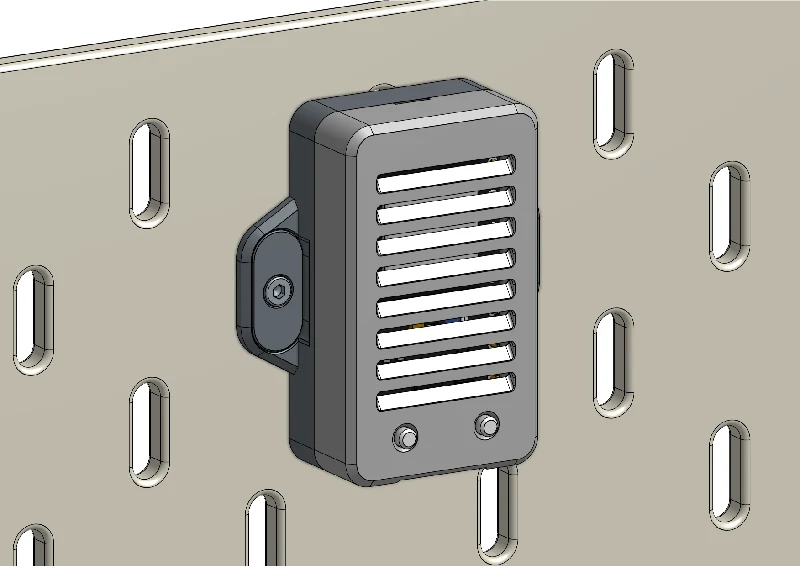

Это случай разработки платы NodeMCU ESP-32S от Ai-Thinker, которую можно установить на перфорированную плату Ikea Skadis. Для надежной и простой установки используются Т-образные гайки Skadis.

Примечание. Это сделано для версии платы Micro USB и может не подходить для версии USB-C. Посмотрите ремикс @GreatOldOne, если вы используете версию USB-C, и этот случай не работает.

Это ремикс корпуса ESP8266 от Crashoverride.

Подходит для NodeMCU ESP-32S (версия MicroUSB)
Угловые вентиляционные отверстия для защиты от пыли
Идеально подходит для Bluetooth-прокси Home Assistant / ESPHome
Файлы STEP доступны для легкого ремикширования.
Узнайте больше о системе крепления Skadis с Т-образными гайками и ознакомьтесь с коллекцией Skadis T-Nuts, чтобы узнать больше об аксессуарах Skadis, в которых используются Т-образные гайки.

спецификация
Кол-во Описание Источник
2 M2.5 DIN934 шестигранная гайка Aliexpress
2 винта с головкой под торцевой ключ M2,5x12 (или длиннее) Aliexpress

Печатные детали
Кол-во Часть
1 корпус NodeMCU ESP-32S, нижняя часть.stl
1 корпус NodeMCU ESP-32S, верхняя часть USB Down.stl или корпус NodeMCU ESP-32S, верхняя часть USB Up.stl
1** Чехол NodeMCU ESP-32S Buttons.stl
2 Руководство по выравниванию NodeMCU ESP-32S.stl
2 Т-образные гайки Skadis M2.5.stl

** Дополнительная часть

Лучшие версии чехлов

Существует две отдельные версии Case Top на выбор в зависимости от того, хотите ли вы, чтобы USB-порт был обращен вниз или вверх. Разница заключается в ориентации вентиляционных отверстий, расположенных под углом для защиты от пыли.

Печать

Распечатайте деталь в исходной ориентации. Все файлы STL предварительно ротированы. Посетите страницу Skadis T-Nuts, чтобы узнать настройки печати T-Nut.

Настройки печати
Материал: PETG, PLA и т. д.
Периметры: 3
Заполнение: 10%
Высота слоя: 0,2 мм
Ширина экструзии: 0,4 мм

Сборка и установка
Шаг 1 — Т-образные гайки

Подготовьте Т-образные гайки. Вставьте шестигранную гайку M2,5 в нижнюю часть обеих Т-образных гаек. Возможно, вам придется использовать плоскогубцы или другой инструмент, чтобы вставить их.

Шаг 2 — Направляющие для выравнивания

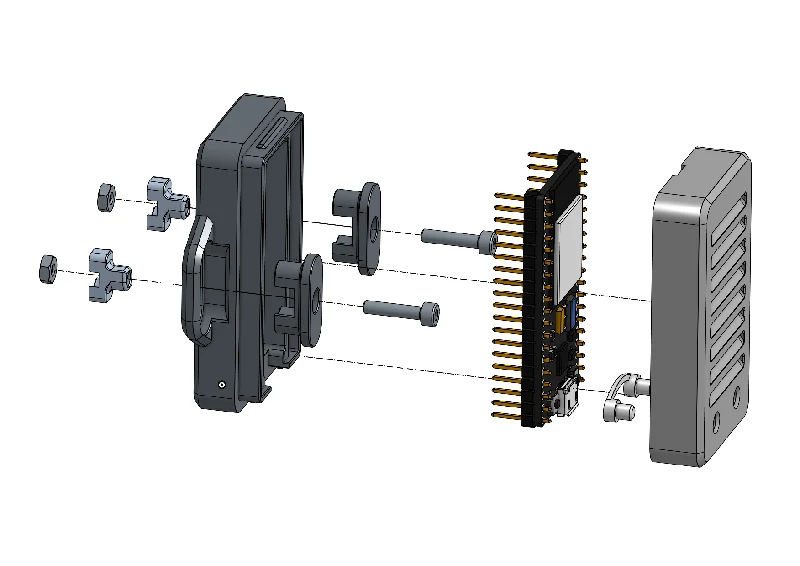

Установите направляющие в нижней части корпуса, как показано на рисунке, вставьте винты M2,5 в направляющие и закрутите Т-образные гайки. Оставьте зазор около 2 мм между Т-образными гайками и направляющей.

Шаг 3 — Вставьте NodeMCU

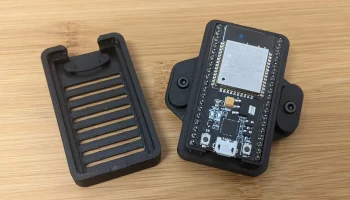

Вставьте NodeMCU в нижнюю часть корпуса так, чтобы порт USB был направлен в сторону отверстия.

Шаг 4. Кнопки (необязательно)

Установите кнопки в верхнюю часть корпуса так, чтобы соединительная дуга была обращена внутрь корпуса.

Этот шаг не является обязательным. Вместо этого вы можете использовать зубочистки или что-то подобное, чтобы нажимать на кнопки.

Шаг 4. Закрытие дела

Закройте корпус и будьте осторожны, чтобы кнопки не выпали. Сначала соедините сторону с USB-портом, а затем соедините две части вместе. Это плотное прилегание. Вам придется нажимать довольно сильно, пока не услышите щелчок частей.

Шаг 5 — Установка

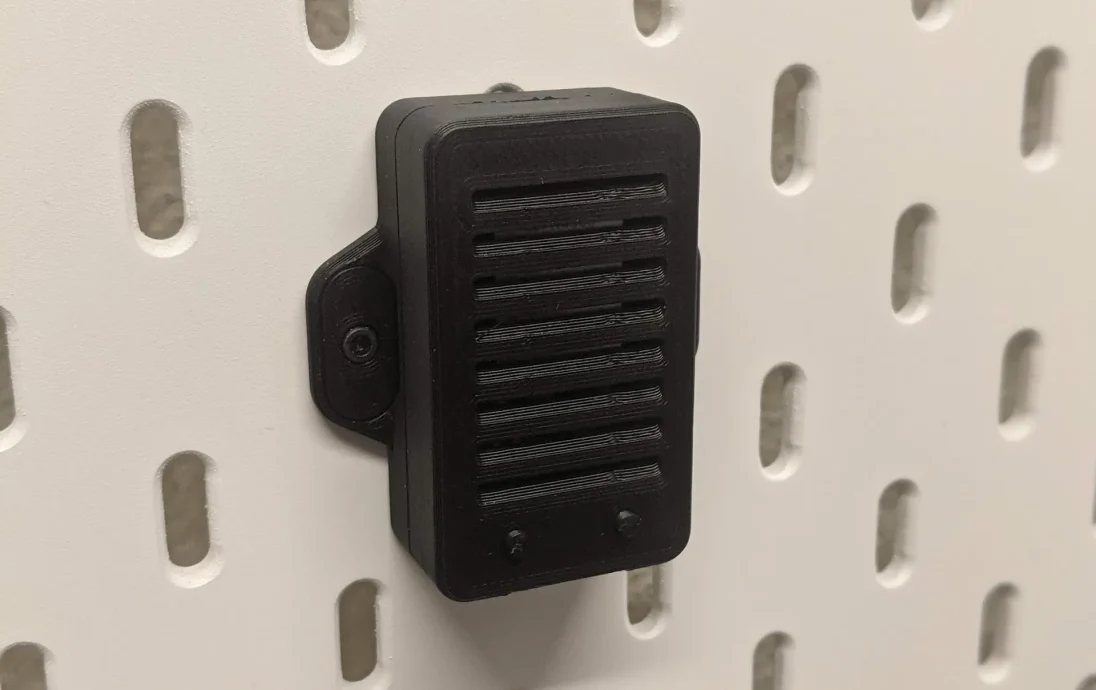

Совместите Т-образные гайки с установочными штифтами на направляющих. Вставьте всю сборку в отверстия на перфорированной доске. Затяните винты M2,5, но не перетягивайте их, прилагая некоторое давление. По мере затягивания Т-образные гайки зафиксируются в горизонтальном положении, а затем прижмут сборку к доске.

Чтобы снова снять корпус, ослабьте винты на пол-оборота и снимите узел с платы.

Открытие дела снова

Поскольку защелки плотно прилегают, корпус не разбирается легко. Чтобы открыть, вставьте плоскую отвертку в паз, как показано на рисунке, и поверните ее на 90 градусов. Дело откроется.

Дополнительные кредиты
Модель NodeMCU ESP-32S, используемая в инструкциях, создана Амером Тиабом в GrabCAD.
Модель плоской отвертки, используемая в инструкциях, создана Бенджамином Окелло в GrabCAD.
