Мини-корпус ESP D1 с реле и понижающим преобразователем....

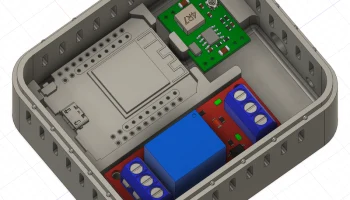

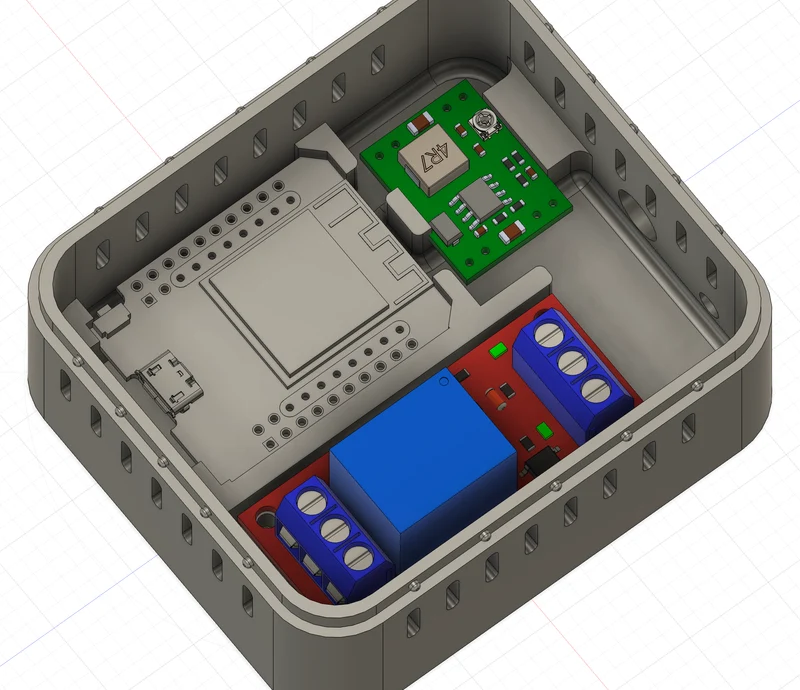

В этот корпус помещается модуль малого форм-фактора D1 Mini ESP-32 вместе с релейной платой и дополнительным понижающим преобразователем. Я сделал это для своего проекта освещения кухни, где я питаю светодиодные ленты напряжением 5 В от источника питания 5 В, который подключается к цилиндрическому разъему. В моем проекте я могу пропустить добавление понижающего преобразователя, но если вы планируете светодиодные ленты на 12 В и хотите использовать один источник питания, можно добавить понижающий преобразователь, чтобы понизить входное напряжение 12 В до выходного напряжения 5 В для платы ESP.

Идея здесь заключается в том, что вы должны иметь возможность постоянно держать ESP включенным, подавая питание на светодиодную ленту только тогда, когда это необходимо, и в соответствии с настройкой контакта реле в WLED.

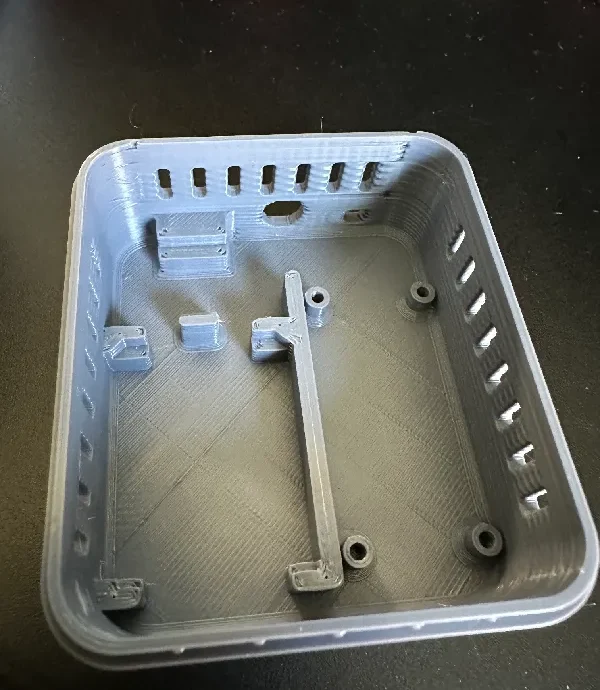

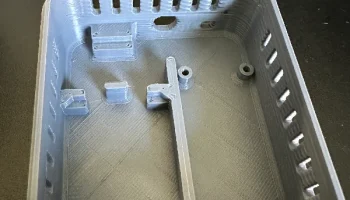

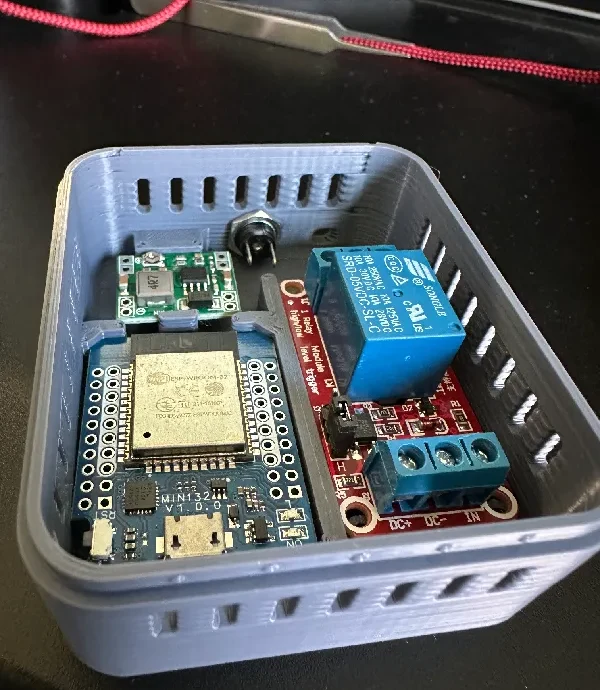

Используйте винты M3, чтобы закрепить реле на месте. Остальные компоненты вставляются на место, и их следует удерживать достаточно плотно, чтобы они не смещались после завершения подключения.

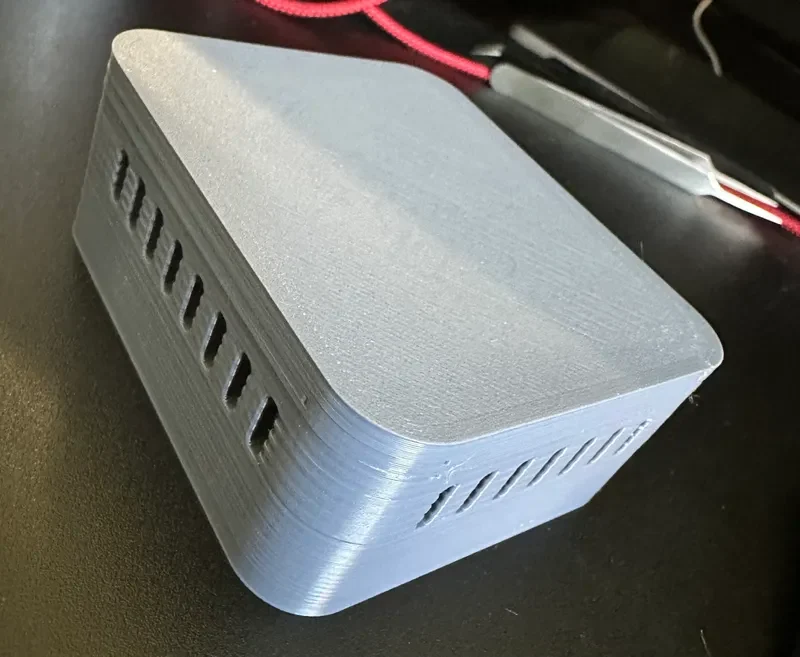

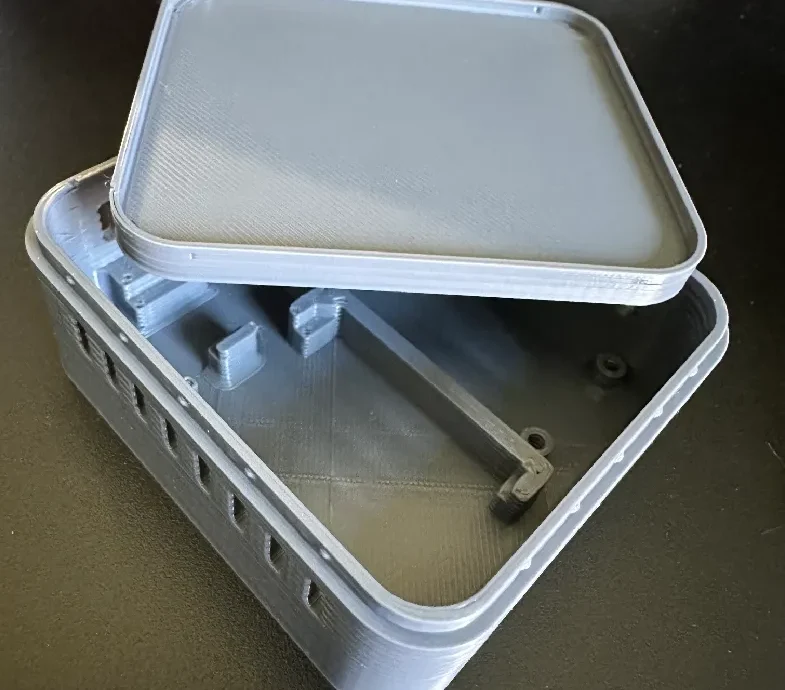

Входящая в комплект крышка защелкивается на месте.

ОБНОВЛЕНИЕ от 19 марта 2024 г. — у меня была просьба сделать крышку другого типа для крепления OLED-экрана I2C (ссылка ниже), поэтому я загрузил 2 новых файла и дополнительные фотографии для каждого:

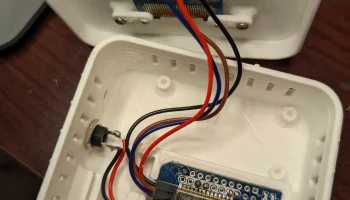

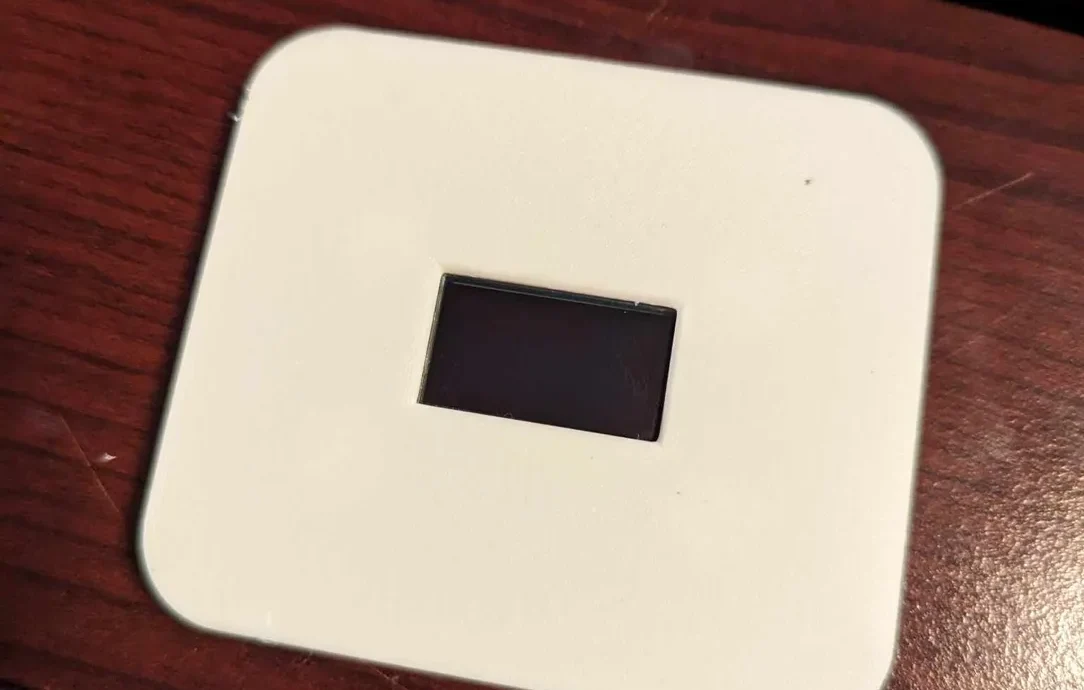

Крышка OLED-экрана (содержит вырез для экрана и стойки на нижней стороне для крепления экрана) — для крепления используйте винты M2,5x5.

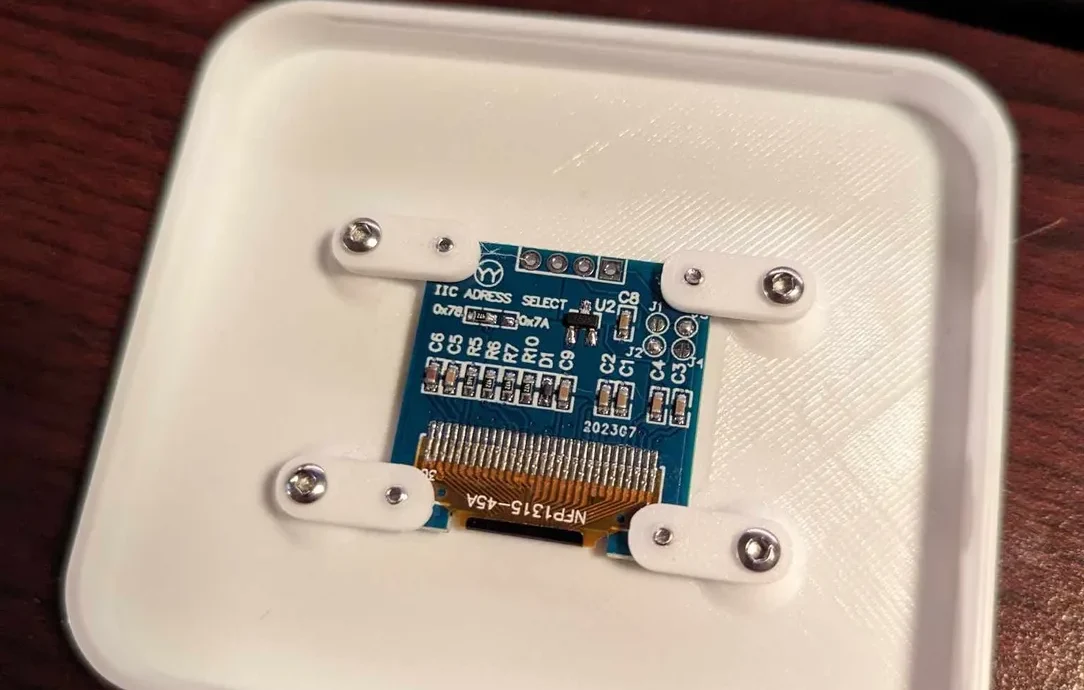

Крепление OLED-экрана (вам понадобится 4 шт.) — Сначала крепится к экрану, затем к стойкам крышки — Для крепления используйте винты M2,5x5.

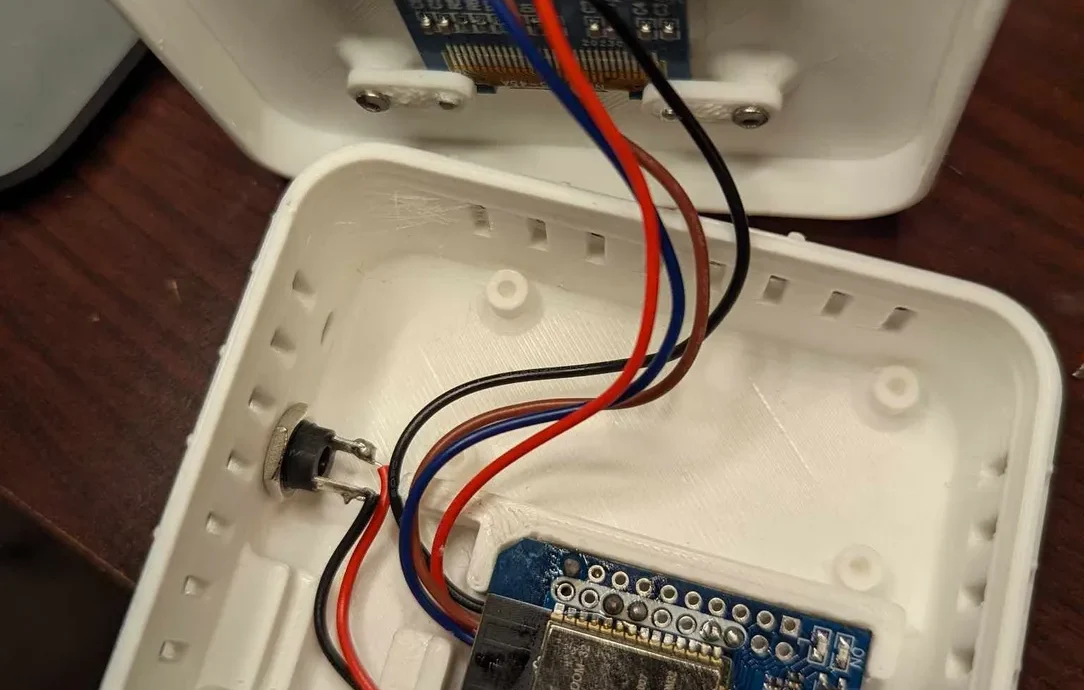

Проложите проводку над или под электроникой или сходите с ума и сделайте и то, и другое. Под каждым компонентом имеется пространство для прокладки кабеля при желании.

Как и в случае с любым проектом, требующим электропитания, будьте предельно осторожны при тестировании. Я не несу ответственности за любой ущерб вашей электронике.

Ссылки Amazon на электронику, которую я использовал для этого проекта:

Бак-конвертер: https://amzn.to/3PsEVOr
Релейные модули 5 В: https://amzn.to/4chhEc5
Платы D1 Mini ESP-32: https://amzn.to/3Pu6R4a
Соединитель ствола: https://amzn.to/494bclQ

Для тех, кто хочет добавить цифровой OLED-экран:

OLED-дисплей I2C: https://amzn.to/4chg2it
