Учебное пособие по вазе - введение в САПР для 3D-печати.....

Учитесь на практике и приступайте к разработке собственных моделей. Модели в разделе файлов были созданы с помощью этого урока. Вам понадобится учетная запись Onshape, если вы хотите продолжить изготовление этой простой вазы.

Нажмите, чтобы настроить учетную запись Onshape.

Обучающее видео: https://www.youtube.com/watch?v=ZDZWrZ4CLxM)

Ссылка на готовый документ Onshape

Если вы найдете это полезным, пожалуйста, поддержите меня советом и нажмите кнопку «Нравится». Спасибо!

В работе у меня есть еще несколько руководств: создание более изысканных ваз, дизайн корпуса для печатной платы, нестандартные очки, модификации принтера и т. д.

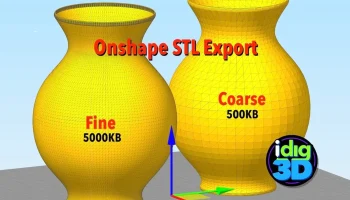

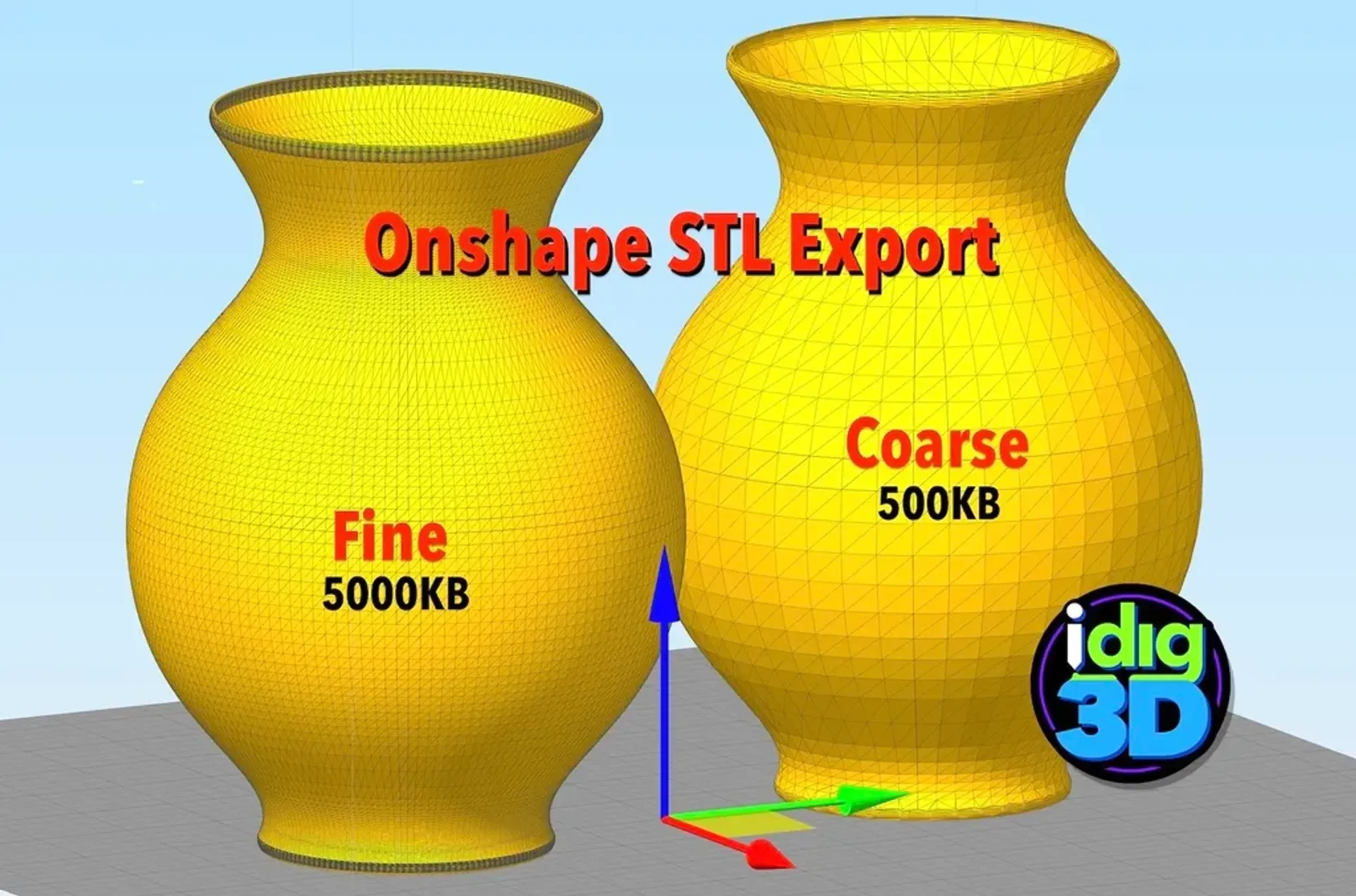

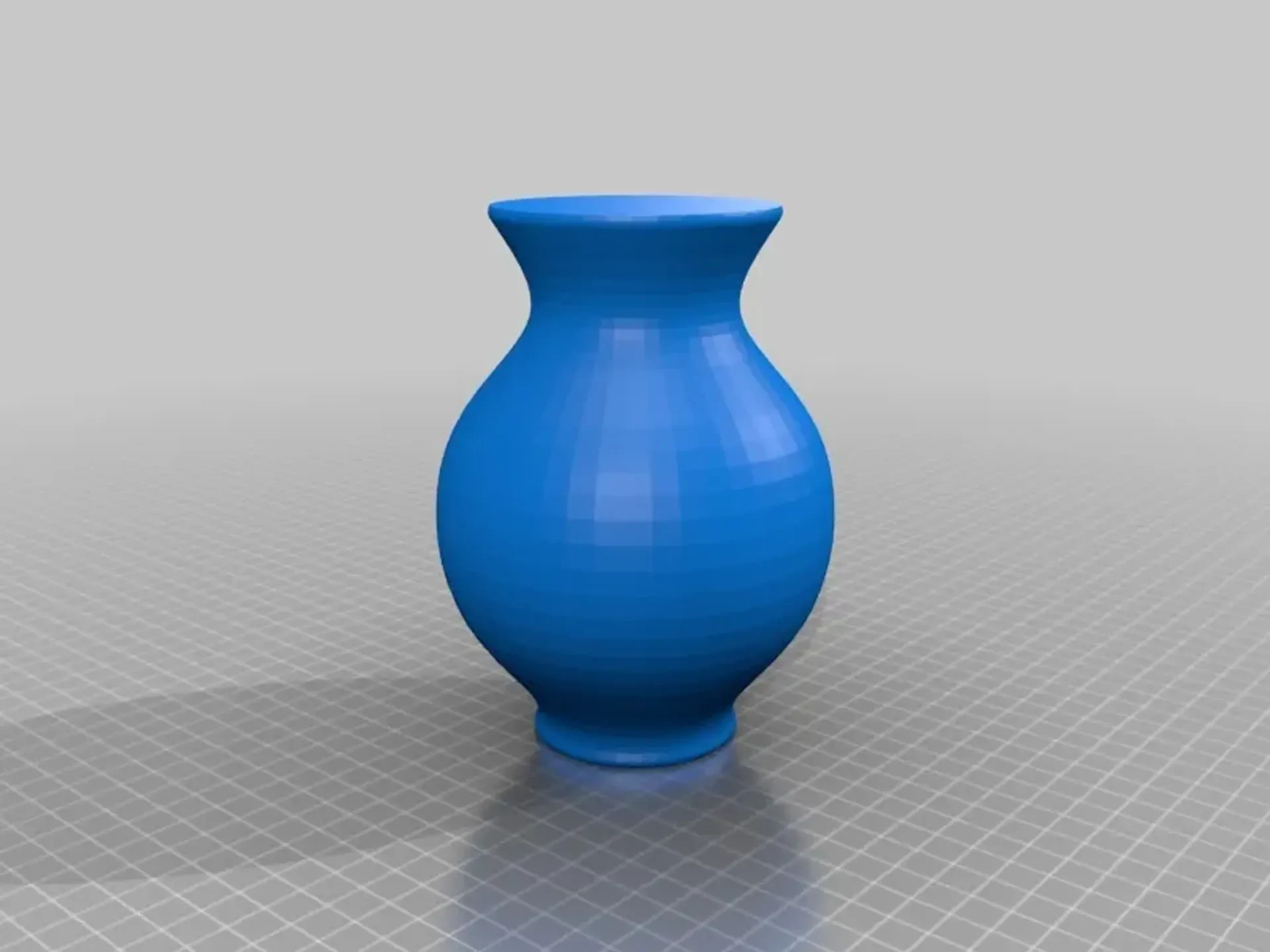

На изображении желтой вазы вы можете увидеть все треугольники, генерируемые различными настройками экспорта STL. Размер файла «тонких» настроек почти в 10 раз пре��ышает размер файла «грубых». Это может потребовать больше усилий для нарезки, но ваза получится более гладкой.

Настройки печати

Принтер:

вариант i3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм или меньше (зависит от свесов)

Заполнение:

0% (режим вазы)

Примечания:

Предназначен для печати в режиме вазы без подставок.

В Cura используйте «Спираль внешнего контура» (вероятно, вам придется включить его «Настройка видимости» в настройках).

В Slic3r используйте «Спиральную вазу» в настройках печати.

В Simplify3D используйте «Режим печати с одним контуром штопора» на вкладке слоев.

Категория: 3D-печать
