Стекируемый модуль ESP-VROOM-32

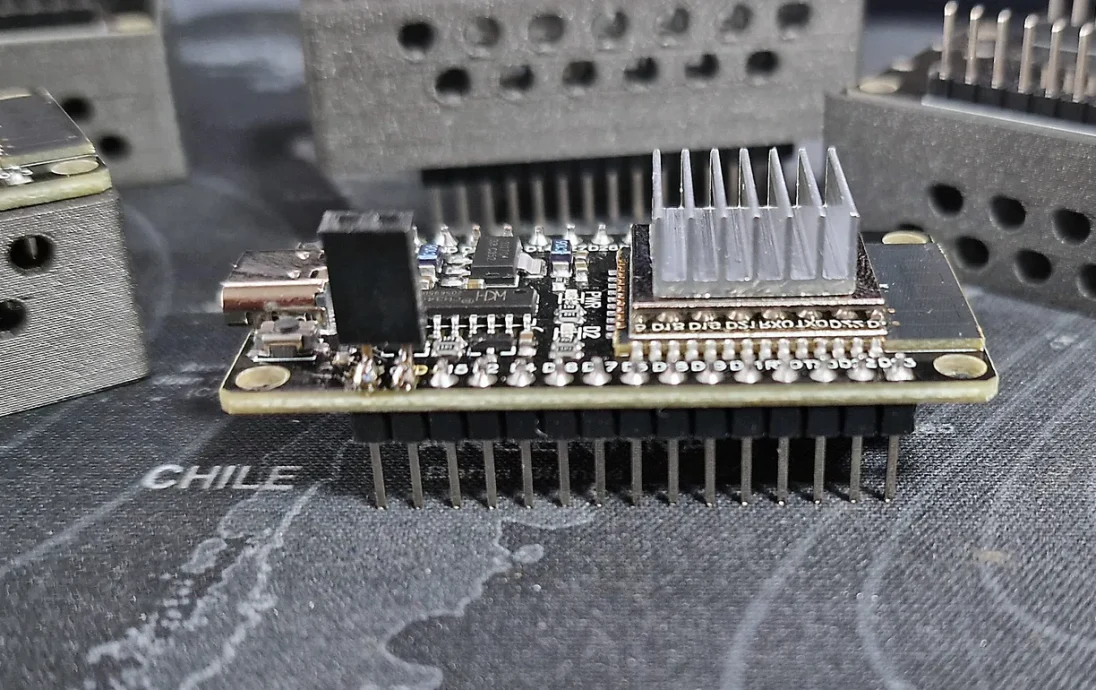

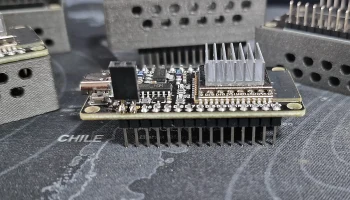

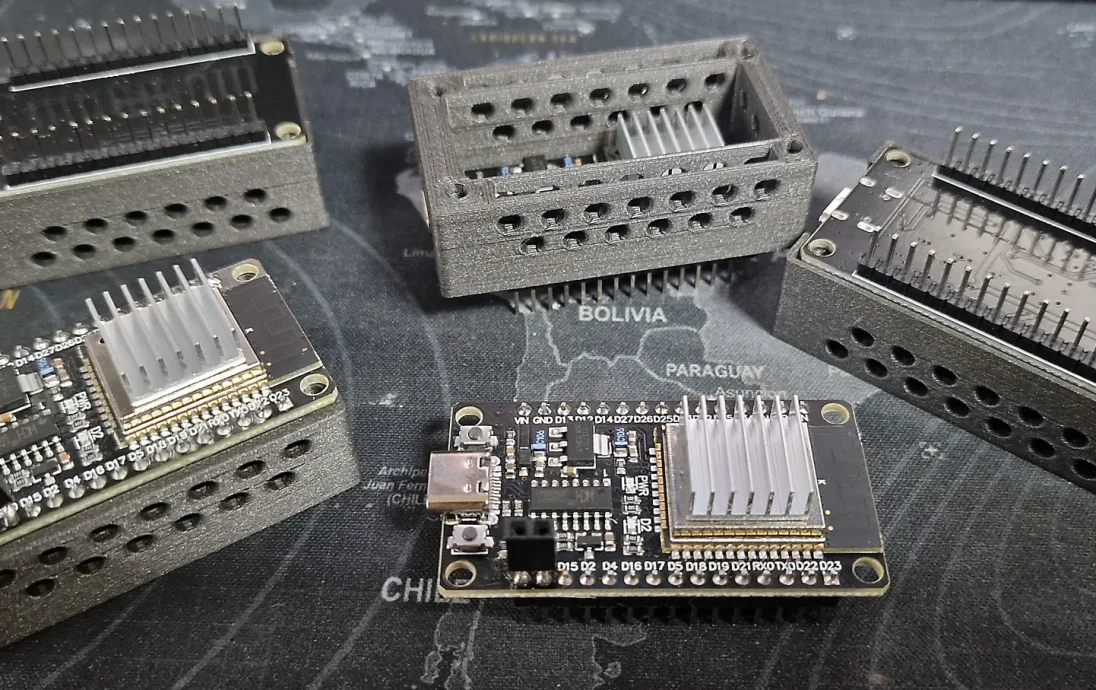

Улучшите свой проект ESP32-VROOM-32 с помощью этого специально разработанного корпуса, который позволяет легко распределять питание USB между модулями, расположенными друг над другом. Просто припаяйте 2-контактную однорядную розетку к контактам GND и 3,3 В (я купил розетки с шагом 2,54 мм на AliExpress). Используйте стержни с резьбой диаметром 3 мм, обрезанные до необходимой длины, чтобы скрепить модули вместе.
Мои футляры были напечатаны с высотой слоя 0,2 мм с использованием Uzy Galaxy Black PLA с заполне��ием 15%. Никакой поддержки не требуется, если ориентироваться правильно.

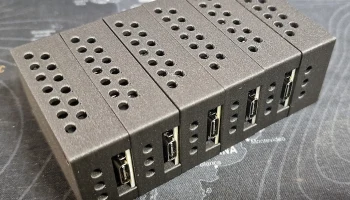

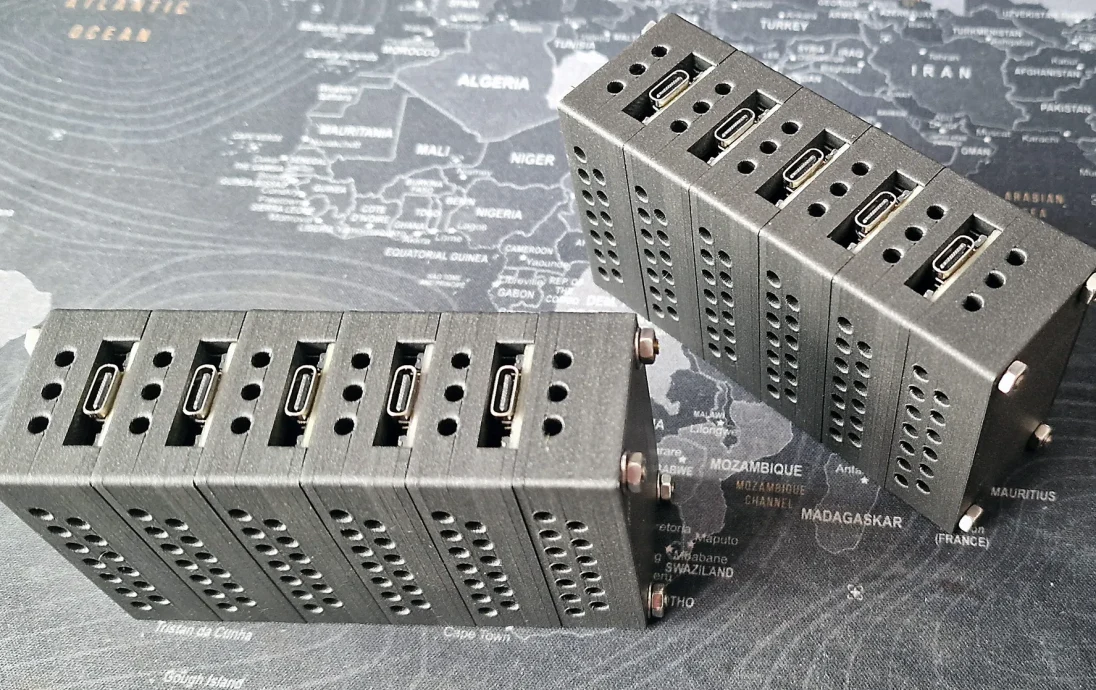

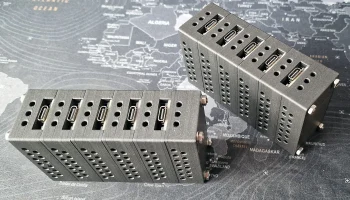

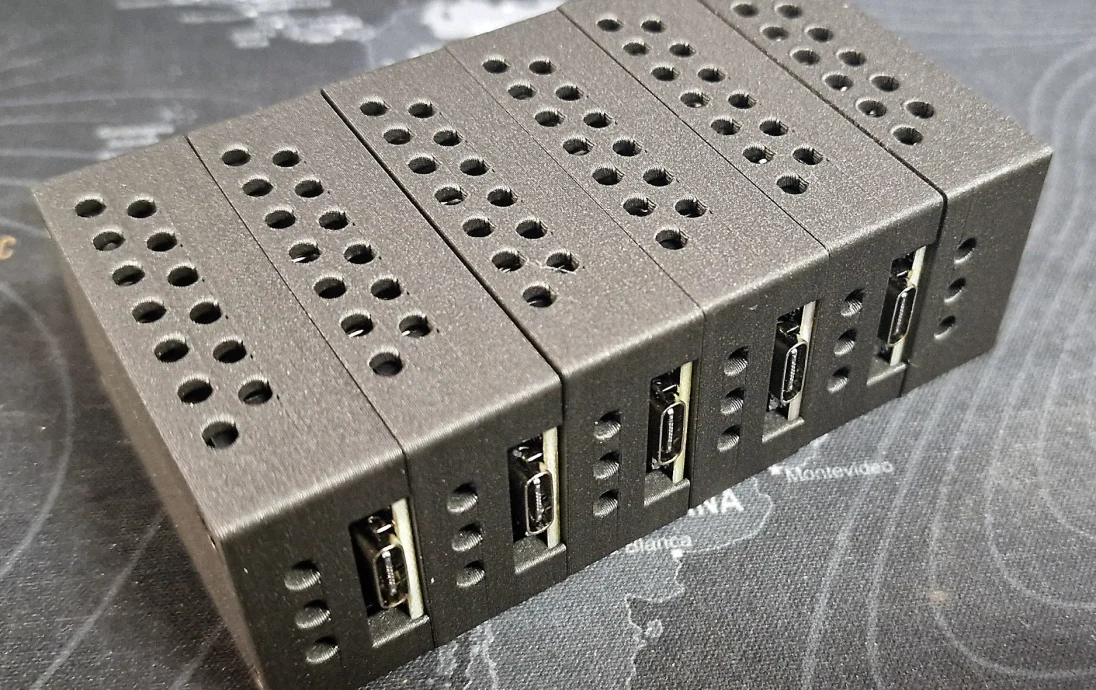

Возможное количество установленных друг на друга плат варьируется в зависимости от потребляемой мощности каждого модуля. Для таких приложений, как проект Nerdminer V2, я ограничил стеки до 5 модулей для поддержания безопасной температуры и надежной работы схемы питания. При наличии достаточно мощного блока питания USB возможны более крупные стеки при условии тщательного мониторинга условий питания и температуры. В моем случае стек из 10 модулей работал, но, на мой взгляд, стал слишком горячим.
