ЭТА ВЕРСИЯ УСТАРЕЛА!
Версия 2.0 доступна уже сейчас.

Релиз v1.1

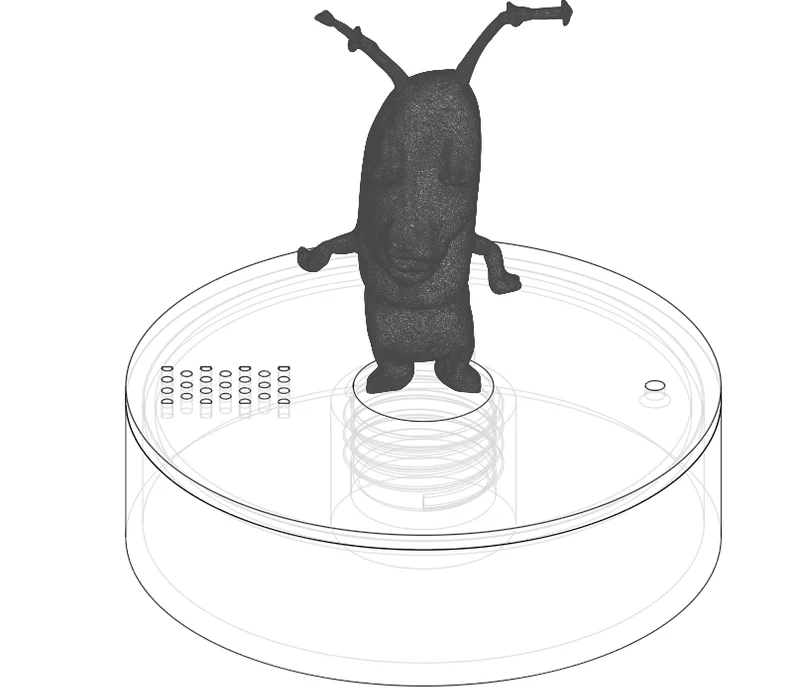

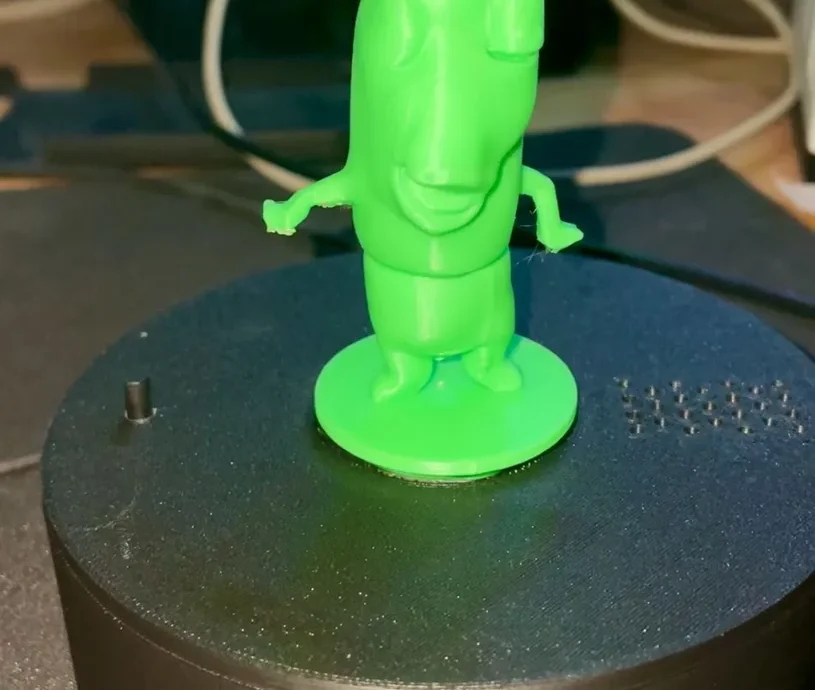

Представляем AUUUGH Plankton: 3D-печать на основе мемов, которая позволяет вам издавать душераздирающий крик Планктона, когда вам этого захочется.

Этот мем о Планктоне застрял в вашей голове на несколько месяцев без арендной платы?
Такой же. Итак, я напечатал это на 3D-принтере.

Вот как это работает. Вы нажимаете кнопку, и он без всякой причины воспроизводит именно тот звук, который ваш мозг воспроизводит в 3 часа ночи.

Необходимые детали:

ESP32: Мозг проекта.

MAX98357 Усилитель I2S: для управления динамиком аудиоданными от ESP32.

Динамик мощностью 3 Вт: чем громче, тем лучше. Этот динамик оживляет кри��.

Гнездо USB C: для зарядки аккумулятора, чтобы услышать это прекрасное аууу.

Литий-полимерная батарея 3,7 В: питает устройство, обеспечивая его портативность и долговечность.

Зарядный модуль TP4056: для безопасной зарядки аккумулятора LiPo.

Кнопка мгновенного нажатия: вызывает крик «АУУУГХ» при нажатии.

Провода, пистолет для горячего клея, паяльник и т. д.

ИЛИ

Звуковой модуль

Литий-полимерная батарея 3,7 В

Особенности:

Звук кричащего планктона: нажмите кнопку, и воспроизводится легендарный звук «АУУУГХ», плавно затухающий для дополнительного драматического эффекта.

Низкое энергопотребление: исп��льзует режим глубокого сна ESP32 для сверхнизкого энергопотребления. После воспроизведения аудио система автоматически переходит в глубокий сон для экономии заряда батареи с 15-секундной задержкой перед переходом в режим сна.

Срабатывает кнопка: кнопка подключена к воспроизведению звука при каждом нажатии. Это просто, понятно и достойно мемов.

Настройка проводки:

Компонент

Штифт ESP32

Описание

BCLK (битовая синхронизация)

Контакт 26

Подключите к тактовому контакту усилителя MAX98357.

LRC (левые/правые часы)

Контакт 27

Подключите к выводу LRC усилителя MAX98357.

DOUT (выход данных)
