Настенный светильник "James2" со звуковой активацией.......

«Джеймс2» Напольный настенный светильник

Это конструкция настенного светильника WLED с питанием через ESP32. Он реагирует на музыку, имеет крутые эффекты и питается через USB-C!

Обратите внимание, что приведенное ниже руководство представляет собой первый черновой вариант, и в ближайшие дни к нему будут добавлены новые элементы. Здесь должно быть достаточно, чтобы вы могли собрать лампу, но если вы запутались или я что-то пропустил, дайте мне ��нать в комментариях! Я бы оценил это как проект средней сложности.

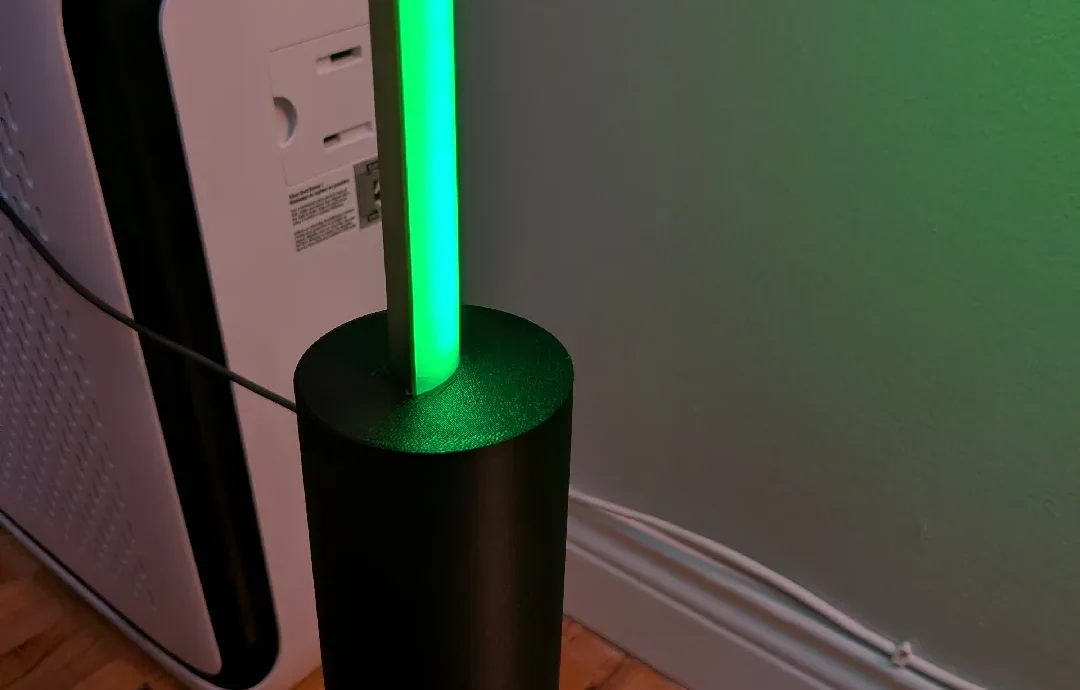

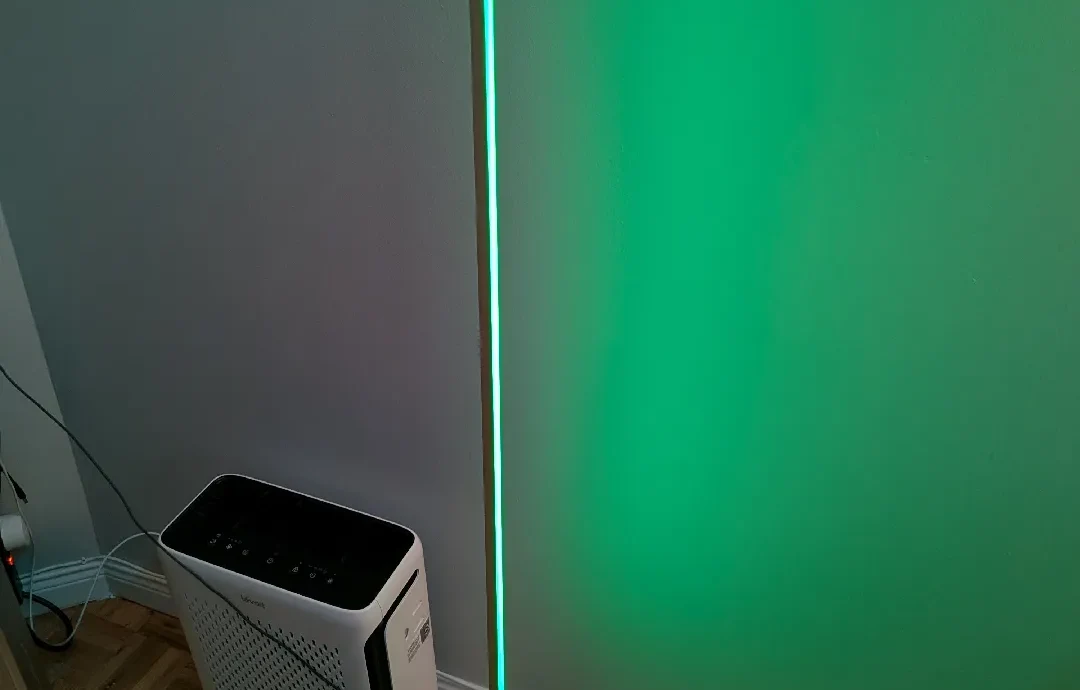

Гламурные кадры:
Цели дизайна:
Его относительно легко собрать, но при этом не видно никаких винтов или соединений.
Питание осуществляется через USB C.
Количество клея сведено к минимуму для облегчения ремонта.
Вся лампа исправна. Абсолютно никакого суперклея.
В лампе везде, где это возможно, используются стандартные готовые детали для облегчения сборки.
Лампа стильная и максимально похожа на продукт.
Список запчастей:
1 м светодиодной ленты WS2815, 96 светодиодов/м, 12 В (Aliexpress — будьте осторожны при выборе правильного типа!) — Не стесняйтесь заменять ее на что-то другое, но соблюдайте ограничения по мощности и требования к подаче питания.
1 м алюминиевого светодиодного канала V-образной формы (Amazon, но подойдет любой канал V-образной формы размером 16 x 16 мм с местом для светодиодной ленты шириной 10 мм)
1x Девборд ESP-WROOM-32 размерами 52*29*15мм (aliexpress) — с припаянными к нему контактными разъемами.

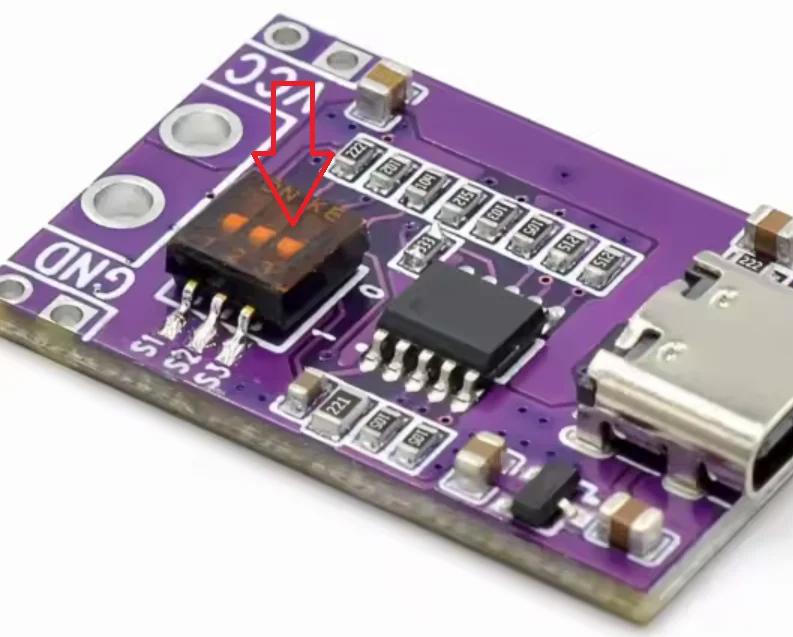

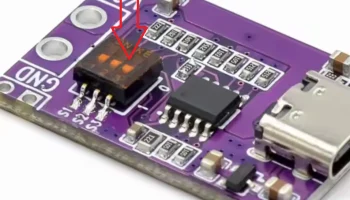

1x PD/QC/AFC поддержка триггера-ловушки быстрой зарядки 5 В, 9 В, 12 В, 15 В, 20 В, фиксированное выходное напряжение с размерами (размеры вставки TODO) (aliexpress)
1x понижающий преобразователь постоянного тока в постоянный LM2596 с 3,0-40 В до 1,5-35 В, понижающий модуль питания с размерами (Aliexpress)
1x всенаправленный микрофонный модуль Интерфейс I2S INMP441 MEMS Высокая точность Низкая мощность Сверхмалый объем для ESP32 (Aliexpress) — с разъемами для контактов, припаянными так, чтобы контакты находились на ЗАДНЕЙ стороне платы (т. е. вы подключаете контакты на ЗАДНЕЙ стороне платы, чтобы микрофон был направлен ВНИЗ)
Перемычки типа «Дюпон» (разные, «мама» к «мама», «мама к вилке» и т. д.)
(Необязательно, но приятно: 2-контактные разъемы JST для питания микрофона и ESP32, 3-контактные разъемы JST для подключения к микрофону — но вы также можете просто использовать перемычки, которые я описал выше.
1x разъемы XT30 «папа» и «мама»
Проволока калибра 20 или 18, около 30 см или около того.
7 термофиксируемых вставок M2 (макс. глубина 8 мм, я использовал 4 мм, диаметр около 3 мм)
5 винтов M2 длиной 8 мм или около того (можно и немного длиннее!)
2 винта M2 длиной 4 мм или около того (для ESP32)
Блок питания USB-C, рассчитанный на напряжение 12 Вольт 2 А. Не все блоки питания USB C могут это сделать, особенно зарядные устройства для MacBook. Я использую блок питания Ugreen Nexode 65w, но и другие тоже работают. В хорошем блоке питания будут перечислены все напряжения и силы тока, которые он поддерживает.
Несколько резиновых или фетровых ножек, если вы не планируете использовать подставку.

Вам также понадобятся основные инструменты, такие как паяльник, припой, кусачки, мультиметр (подойдет простой!) и т. д. Я также рекомендую клеевой пистолет, поскольку этот клей относительно прочный, но его можно удалить.

Печатные детали + Примечания:
(Обязательно) Оболочка — это видимая часть лампы. Для печати НЕ требуется никаких подставок. Это эстетичная деталь, поэтому напечатайте ее из пластика, который будет хорошо смотреться.
(Обязательно) Нижняя крышка — Самая нижняя крышка. Закрывает лампу и крепится к блоку электроники. Требуется во всех сценариях.

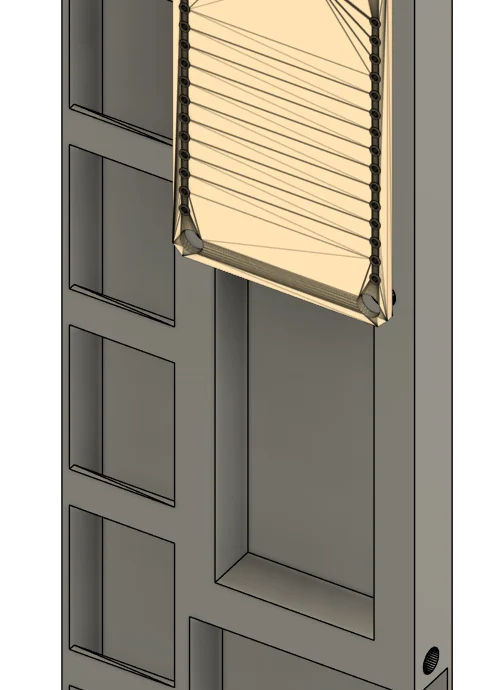

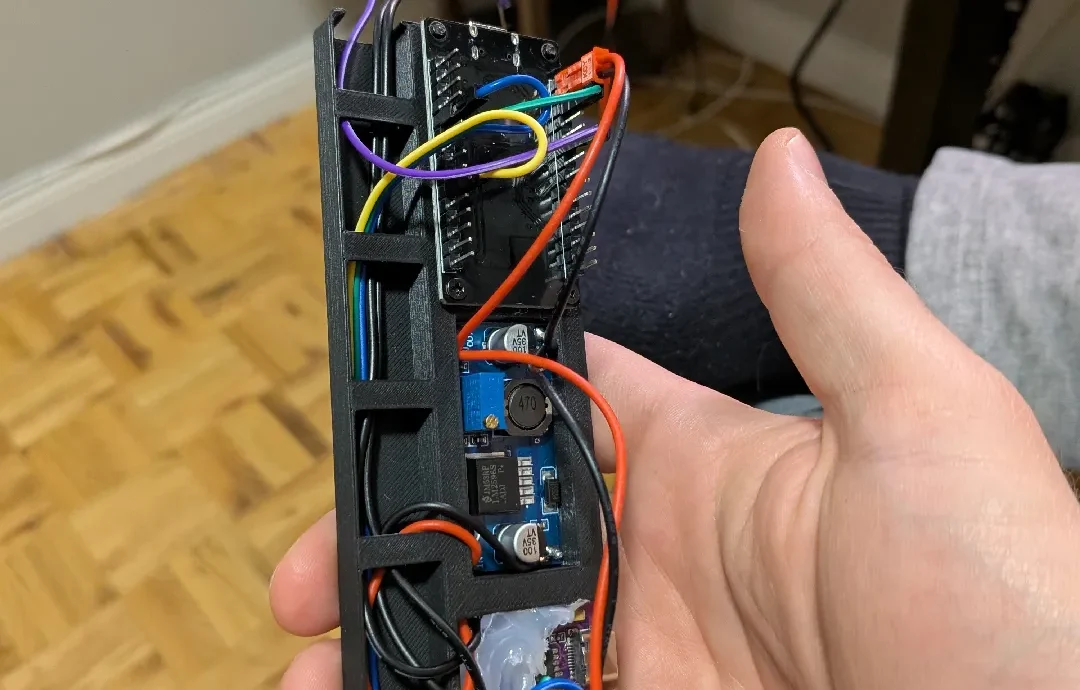

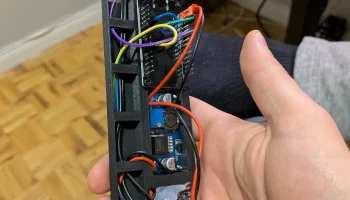

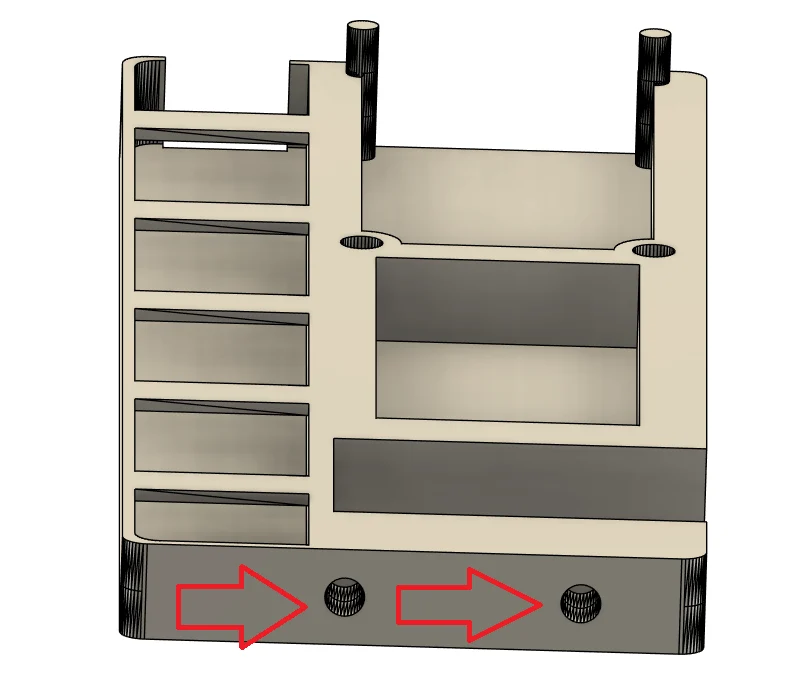

(Обязательно) Пакет электроники — это место, где будет установлена вся ваша электроника. Он спроектирован так, чтобы соответствовать именно тем частям, которые я перечислил выше, и обеспечивает относительно легкую прокладку кабелей.
Детали, связанные с подставкой (опционально):

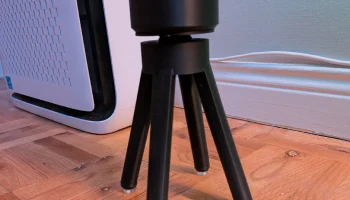

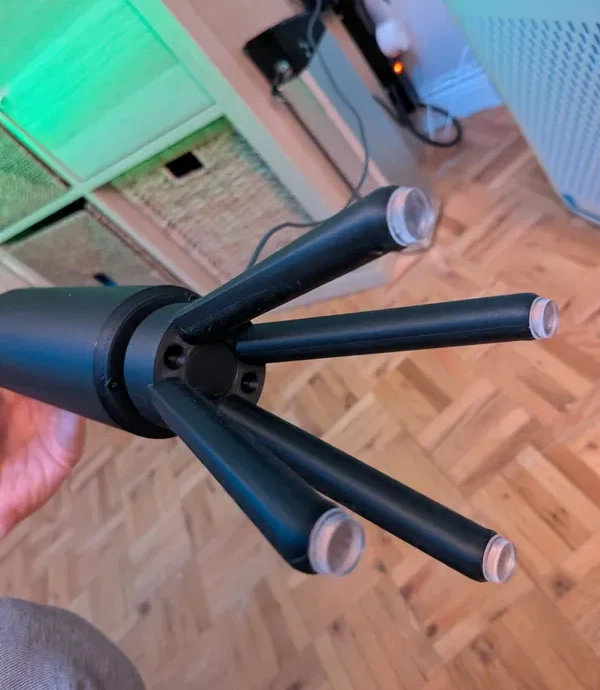

(Необязательно) Часть 1 подставки. Эта деталь прикручивается к нижней части нижней крышки (винт проходит через обе части и входит в корпус) и прикрепляется к лампе. Требуется дать отверстию микрофона внизу немного места. Это структурная деталь, и ее необходимо напечатать прочно. Я рекомендую 4 стены, заполнение 50%.
(Необязательно) Стенд, часть 2. Это сам стенд. Это структурная часть, и ее необходимо распечатать.
